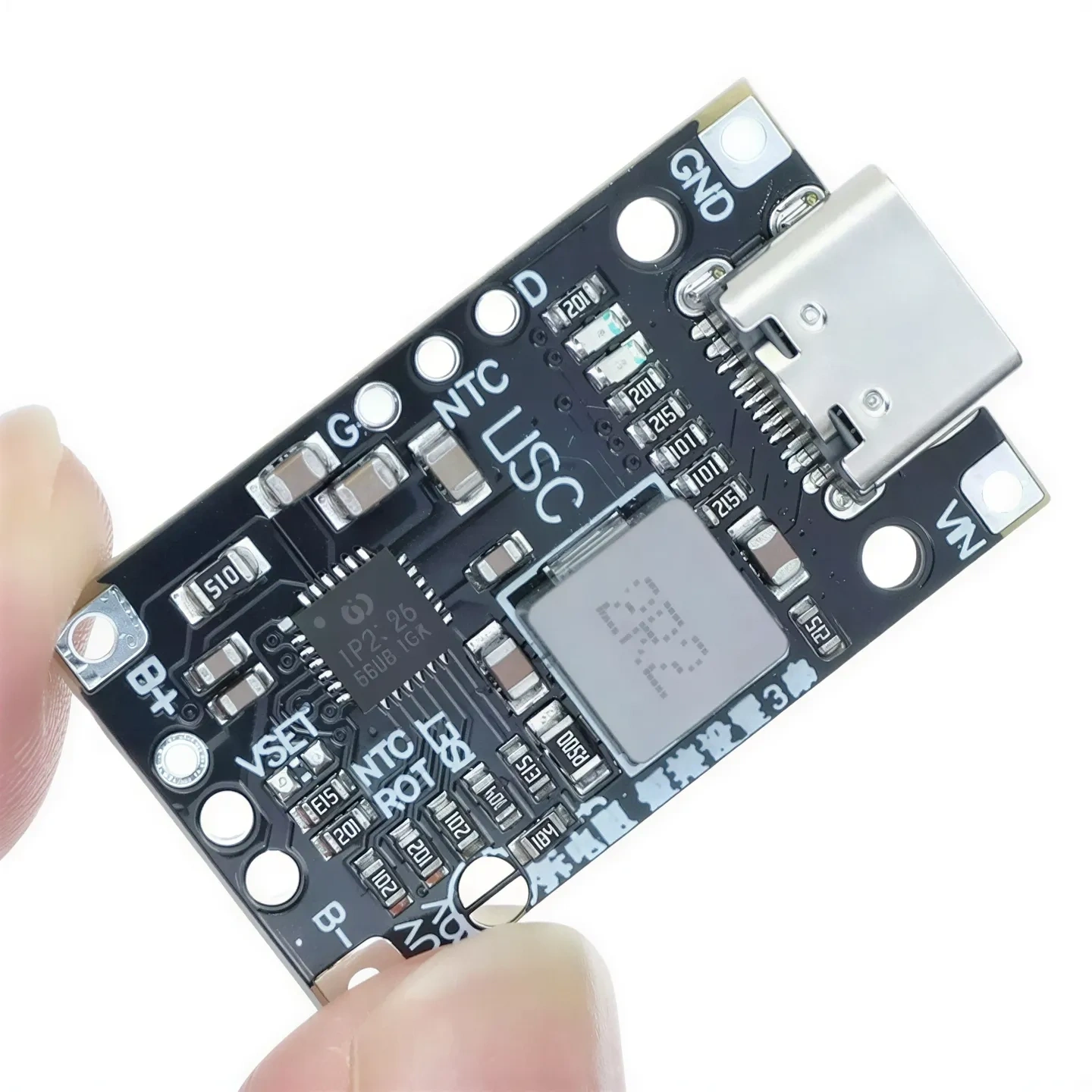

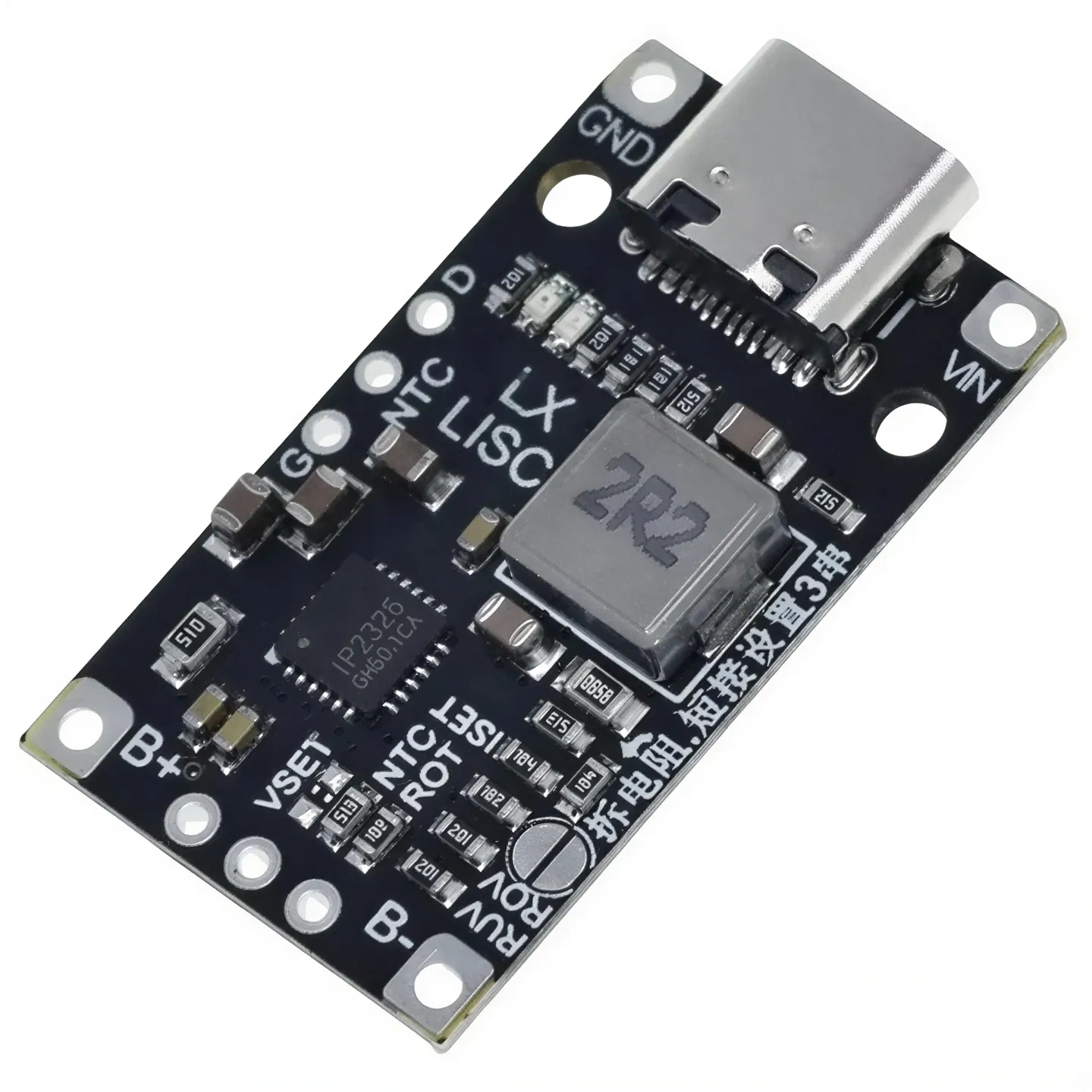

2S 7.4V 1A Type-C Balanslı Li-ion Li-Po Pil Şarj Modülü

2S 7.4V 1A Type-C Balanslı Li-ion Li-Po Pil Şarj Modülü, seri bağlı iki lityum hücreden oluşan pil paketlerini USB Type-C bağlantısı üzerinden şarj etmek için geliştirilmiş kompakt bir yükseltici şarj kartıdır. Giriş gerilimini 2S pil paketlerinin ihtiyaç duyduğu 8.4V tam şarj seviyesine yükselterek kontrollü bir şarj süreci uygular.

Kart üzerindeki B−, BM ve B+ bağlantıları sayesinde iki hücrenin orta noktası izlenebilir ve şarj sırasında hücre gerilimlerinin dengelenmesine yardımcı olunur. 3.6V veya 3.7V nominal gerilime sahip Li-ion ve Li-Po hücrelerle uyumlu olan modül; 18650 pil paketleri, taşınabilir cihazlar, robotik sistemler ve özel batarya projelerinde kullanılabilir.

2S Balanslı Pil Şarj Modülü Teknik Özellikleri

Kullanım Alanları

Ürün Avantajları

• USB Type-C bağlantısı üzerinden 2S lityum pil paketlerinin şarj edilmesini sağlar.
• 5V giriş gerilimini 8.4V tam şarj seviyesine yükseltir.
• Uyumlu adaptör kullanıldığında QC hızlı şarj girişinden yararlanabilir.
• BM orta nokta bağlantısı sayesinde iki hücrenin şarj sırasında dengelenmesine yardımcı olur.
• 1A'ya kadar şarj akımı sunar.
• Sabit akım ve sabit gerilim yöntemiyle kontrollü bir şarj süreci uygular.
• Harici NTC sıcaklık sensörü bağlantısı için uygun lehim noktaları bulunur.
• LED göstergeleri sayesinde çalışma ve şarj durumu takip edilebilir.

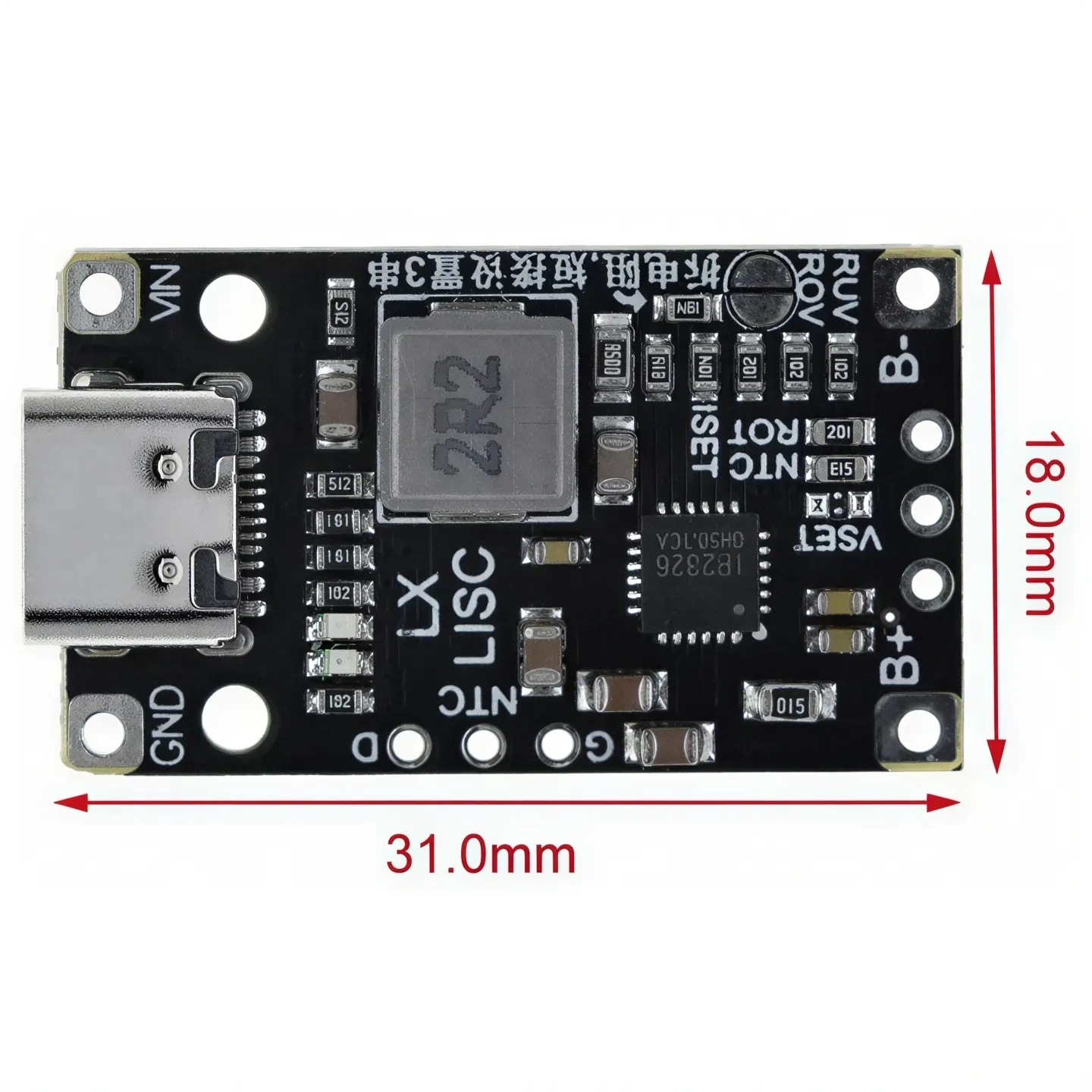

• Kompakt boyutları sayesinde elektronik projelere kolayca entegre edilebilir.

Kullanım ve Güvenlik Önerileri

• Modül yalnızca seri bağlı iki hücreden oluşan Li-ion veya Li-Po pil paketleriyle kullanılmalıdır.

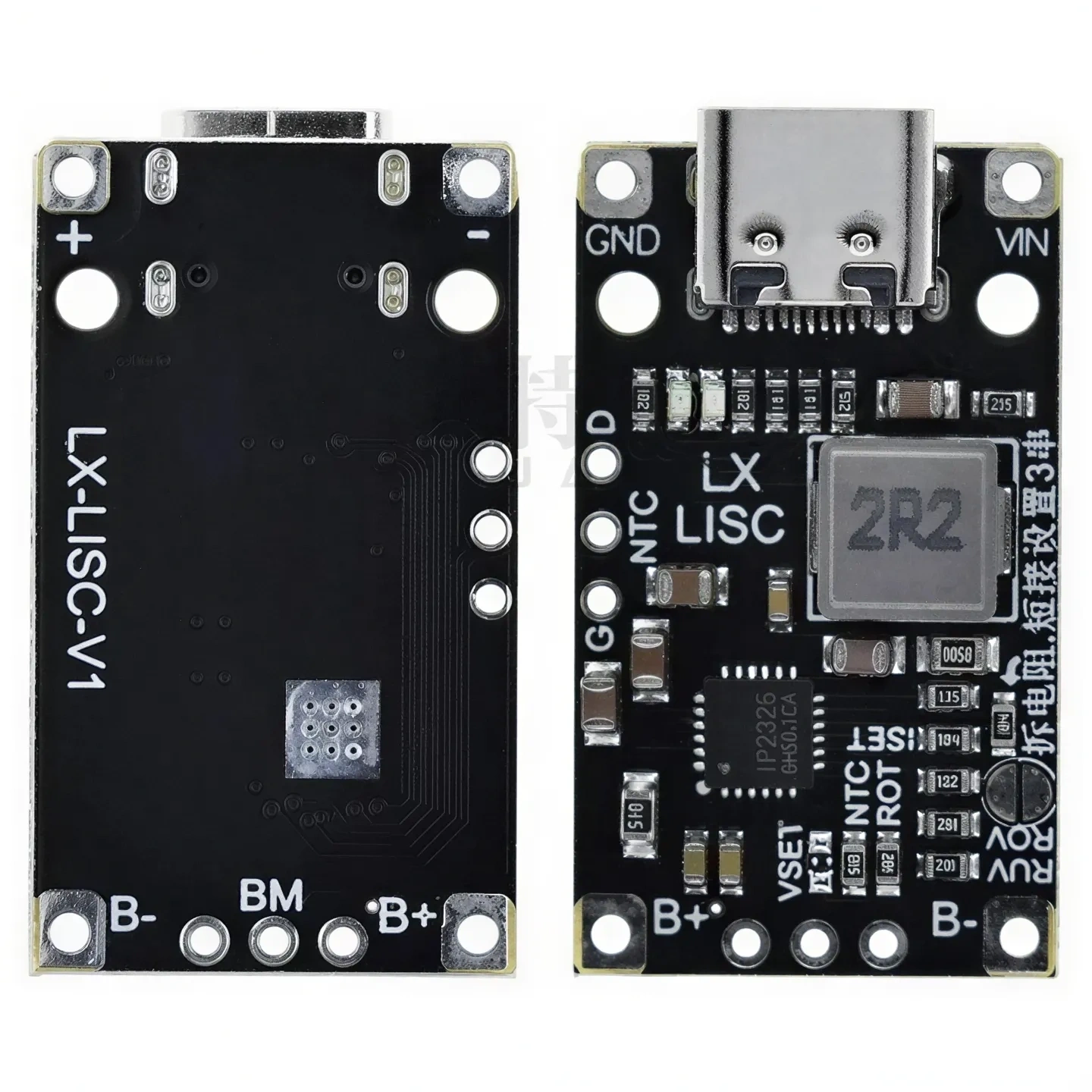

• B− pil paketinin negatif ucuna, BM iki hücrenin birleşim noktasına ve B+ pil paketinin pozitif ucuna bağlanmalıdır.
• Pil bağlantı sırası ve kutuplar montajdan önce dikkatle kontrol edilmelidir.
• İki hücre aynı kimyaya, kapasiteye, kullanım durumuna ve gerilim seviyesine sahip olmalıdır.
• Pil paketinin yük altında korunması için ayrıca uygun bir 2S BMS kullanılması önerilir.
• Standart kullanımda kararlı bir 5V Type-C güç kaynağı tercih edilmelidir.
• QC özelliğinden yararlanılacaksa kullanılan adaptör ve kablonun uyumlu olduğu doğrulanmalıdır.
• Şarj akımının hücrelerin kapasitesine ve izin verilen şarj oranına uygun olduğu kontrol edilmelidir.
• NTC bağlantısı kullanılacaksa kart üzerindeki direnç düzenlemesi sensör değerine uygun hale getirilmelidir.
• Modül LiFePO4, Ni-MH, Ni-Cd ve kurşun asit pillerin şarj edilmesi için uygun değildir.
• İlk çalıştırmada her hücrenin gerilimi, toplam pil gerilimi, şarj akımı ve kart sıcaklığı gözetim altında takip edilmelidir.
• Hasarlı, şişmiş veya aşırı ısınan piller şarj edilmemelidir.
• Devre kartı kısa devreye, neme ve iletken yüzeylerle temasa karşı yalıtılmalıdır.
