TP4056 1S 1A Type-C Li-ion Li-Po Pil Şarj ve Voltaj Yükseltici Modülü

TP4056 1S 1A Type-C Li-ion Li-Po Pil Şarj ve Voltaj Yükseltici Modülü, pil şarj işlemlerini hızlı ve güvenli bir şekilde gerçekleştirmenizi sağlar.

Kategori: Pil Şarj Modülleri
Ürün Kodu: PSTK-6102
Stok: 20

%13

51.86 TL

45.14 TL

8.73 TL 'den başlayan taksitlerle

Karşılaştır

Fiyat Alarmı

TP4056 1S 1A Type-C Li-ion Li-Po Pil Şarj ve Voltaj Yükseltici Modülü

TP4056 1S 1A Type-C Li-ion Li-Po Pil Şarj ve Voltaj Yükseltici Modülü, tek hücreli lityum pillerin şarj edilmesi ve pil geriliminin daha yüksek bir DC çıkış seviyesine dönüştürülmesi için geliştirilmiş çift işlevli bir karttır. TP4056 şarj entegresi pili 4.2V tam şarj gerilimine kadar şarj ederken J5019 yükseltici devresi ayarlanabilir çıkış gerilimi sağlar.

Modül, 3.6V veya 3.7V nominal gerilime sahip Li-ion ve Li-Po pillerle kullanılabilir. USB Type-C girişinin yanı sıra lehimlenebilir güç giriş noktaları, pil bağlantıları ve yükseltilmiş çıkış uçları sunar. Kart üzerindeki trimpot kullanılarak çıkış gerilimi uygulamanın ihtiyacına göre ayarlanabilir.

TP4056 Şarj ve Voltaj Yükseltici Modülü Teknik Özellikleri

Şarj Entegresi	TP4056
Yükseltici Devre	J5019 tabanlı DC-DC yükseltici
Modül Tipi	Pil şarj ve ayarlanabilir voltaj yükseltici modülü
Hücre Serisi	1S – Tek hücre
Uyumlu Pil Kimyası	Li-ion ve Li-Po
Pil Nominal Gerilimi	3.6V / 3.7V
Tam Şarj Gerilimi	4.2V
Giriş Gerilimi	4.5V – 8V DC
USB Type-C Girişi	5V DC
Maksimum Şarj Akımı	1A
Şarj Yöntemi	Ön şarj, sabit akım ve sabit gerilim
Yükseltilmiş Çıkış Gerilimi	Yaklaşık 4.3V – 27V DC, trimpot ile ayarlanabilir
Referans Çıkış Akımları	5V'ta 1.4A, 9V'ta 0.8A, 12V'ta 0.6A'ya kadar

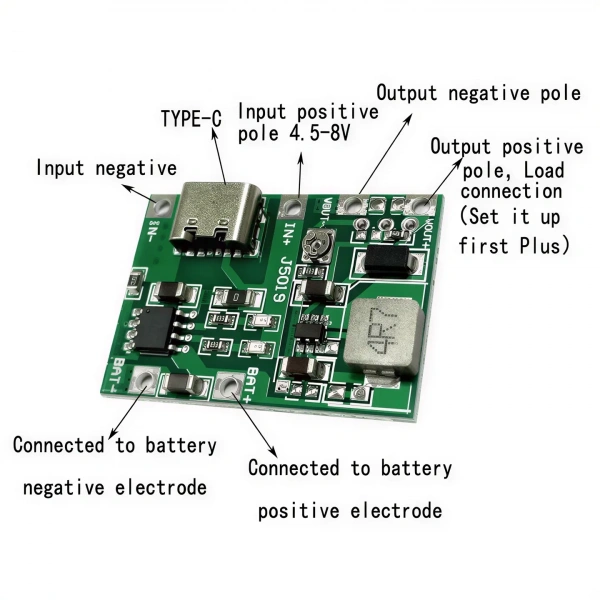

Giriş Bağlantıları	USB Type-C veya IN+ / IN− lehim noktaları
Pil Bağlantıları	BAT+ ve BAT− lehim noktaları
Yükseltilmiş Çıkış	VOUT+ ve VOUT− lehim noktaları
Durum Göstergeleri	Şarj ve şarj tamamlandı LED göstergeleri

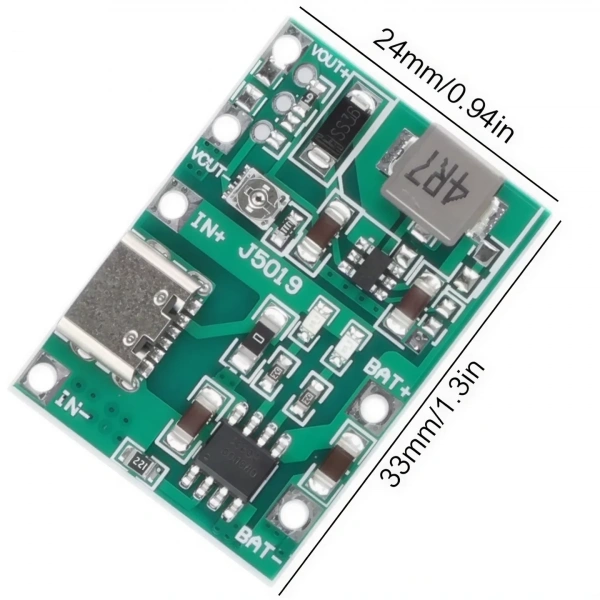

Boyutlar	Yaklaşık 33 × 24 mm

Kullanım Alanları

Tek hücreli 18650 pil sistemleri
Li-ion ve Li-Po batarya projeleri
Ayarlanabilir taşınabilir güç kaynakları

Multimetre ve ölçüm cihazı dönüşümleri
Robotik ve IoT uygulamaları
Prototip ve hobi elektroniği projeleri

Ürün Avantajları

Pil şarj ve voltaj yükseltme işlevlerini tek kartta birleştirir.
USB Type-C bağlantısı üzerinden standart 5V güç kaynaklarıyla kullanılabilir.
Tek hücreli Li-ion ve Li-Po pilleri 1A'ya kadar akımla şarj edebilir.
Çıkış gerilimi kart üzerindeki trimpot yardımıyla ayarlanabilir.
Farklı gerilimlerde çalışan elektronik devrelerin tek hücreli lityum pille beslenmesine imkân verir.
Şarj ve şarj tamamlandı durumları LED göstergeleri üzerinden takip edilebilir.
Kompakt yapısı sayesinde taşınabilir elektronik projelere kolayca entegre edilebilir.

Kullanım ve Güvenlik Önerileri

Önemli: Bu modülde pil için aşırı deşarj, ters kutuplama ve tam kapsamlı kısa devre koruması bulunmamaktadır. Korumalı pil kullanılması veya sisteme ayrıca uygun bir 1S BMS eklenmesi gerekir.

Modül yalnızca tek hücreli ve 4.2V tam şarj gerilimine sahip Li-ion veya Li-Po pillerle kullanılmalıdır.
LiFePO4, Ni-MH, Ni-Cd ve kurşun asit pillerin şarj edilmesi için uygun değildir.
Pil bağlanmadan önce BAT+ ve BAT− kutupları dikkatle kontrol edilmelidir.
Giriş kutuplarının ters bağlanması modüle zarar verebilir.
Yük bağlanmadan önce çıkış gerilimi multimetreyle ölçülmeli ve trimpot üzerinden istenen değere ayarlanmalıdır.
Çıkış gerilimi yükseldikçe kullanılabilir çıkış akımının azalacağı dikkate alınmalıdır.
Belirtilen çıkış akımları ideal koşullardaki üst referans değerlerdir; pil gerilimi, bağlantı kabloları ve kart sıcaklığına bağlı olarak düşebilir.
Şarj sırasında yüksek akımlı bir yükün aynı anda çalıştırılması, TP4056 şarj sonlandırma işlemini etkileyebilir.
Şarj akımının kullanılacak pilin kapasitesine ve izin verilen şarj oranına uygun olduğu doğrulanmalıdır.
İlk çalıştırmada pil gerilimi, çıkış gerilimi, akım ve kart sıcaklığı gözetim altında takip edilmelidir.
Hasarlı, şişmiş veya aşırı ısınan piller kullanılmamalıdır.
Devre kartı kısa devreye, neme ve iletken yüzeylerle temasa karşı yalıtılmalıdır.

Paket İçeriği

1 adet TP4056 1S 1A Type-C Li-ion Li-Po pil şarj ve voltaj yükseltici modülü
