2S 2A Type-C 8.4V Li-ion Li-Po Pil Şarj Modülü

2S 2A Type-C 8.4V Li-ion Li-Po Pil Şarj Modülü, seri bağlı iki lityum hücreden oluşan pil paketlerinin şarj edilmesi için kullanılan kompakt bir yükseltici şarj kartıdır. USB Type-C bağlantısından aldığı 5V DC gerilimi, 2S pil paketlerinin ihtiyaç duyduğu 8.4V şarj gerilimine yükseltir.

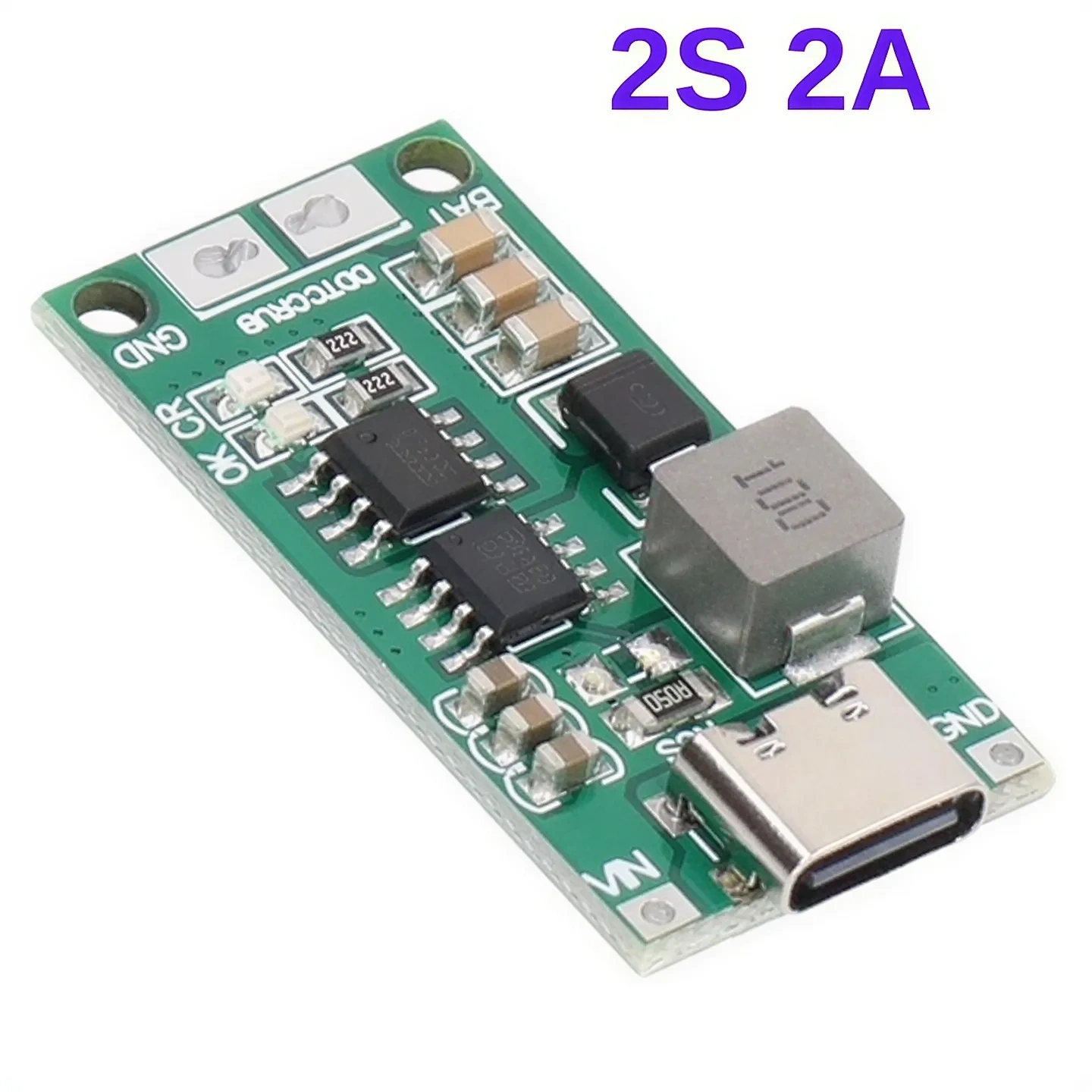

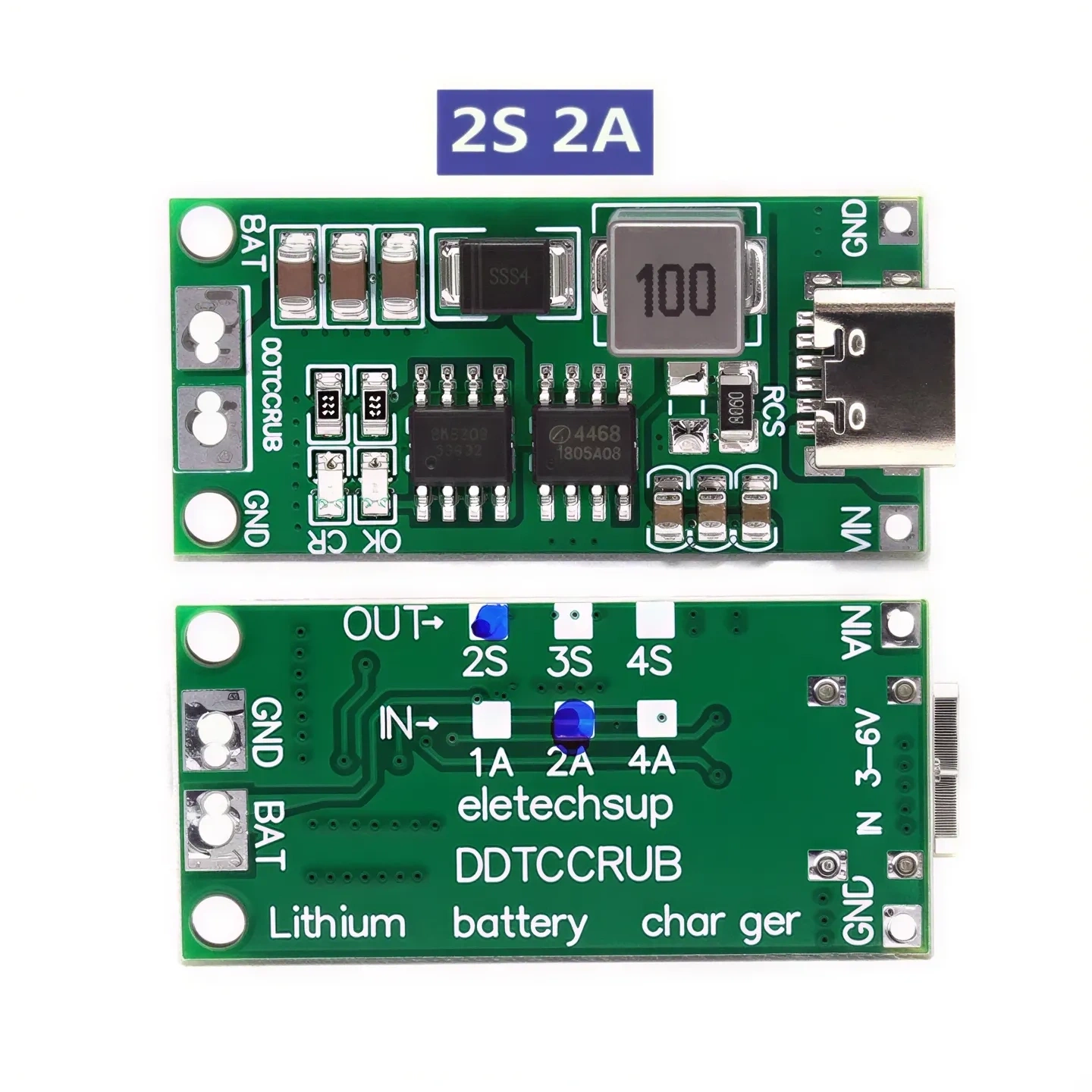

18650 pil paketleri başta olmak üzere hücre başına tam dolu gerilimi 4.2V olan Li-ion ve Li-Po hücrelerle kullanılabilir. Kart üzerinde farklı hücre serisi ve şarj akımı seçenekleri için lehim seçim noktaları bulunur. Bu ürün, görselde de görüldüğü üzere 2S ve 2A kullanımına uygun şekilde yapılandırılmıştır.

2S Type-C Pil Şarj Modülü Teknik Özellikleri

Kullanım Alanları

Ürün Avantajları

• USB Type-C bağlantısı üzerinden 5V DC girişle çalışır.
• 5V giriş gerilimini 2S pil paketleri için gerekli 8.4V seviyesine yükseltir.
• 2S pil paketlerinde 2A'ya kadar şarj akımı sağlayabilir.

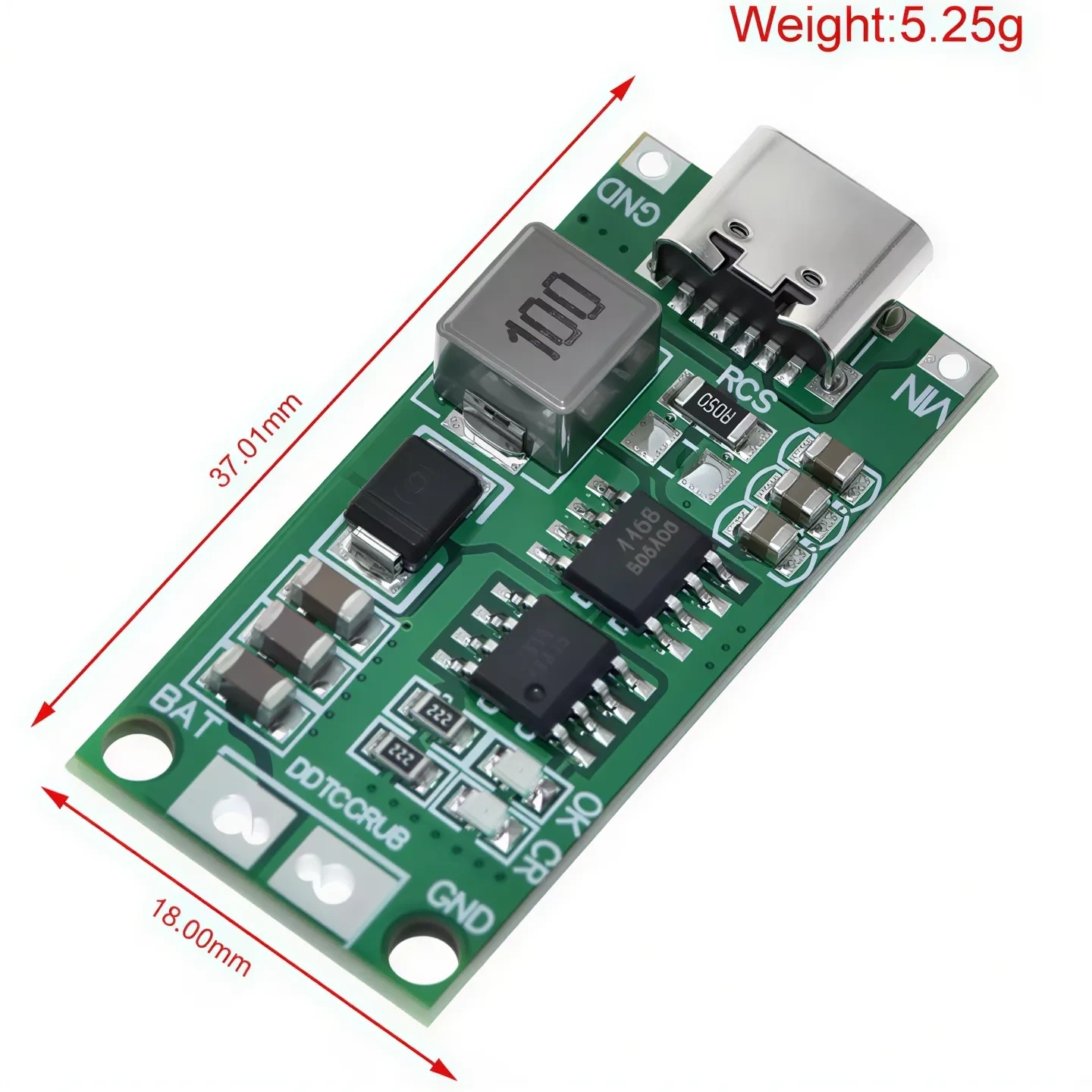

• Kompakt yapısı sayesinde elektronik projelere kolayca entegre edilebilir.
• USB Type-C bağlantısının yanında kablolu giriş ve çıkış için lehim noktaları sunar.
• 18650 dâhil farklı biçimlerdeki uyumlu Li-ion ve Li-Po hücrelerle kullanılabilir.

Kullanım ve Güvenlik Önerileri

• Modül yalnızca seri bağlı iki hücreden oluşan ve tam dolu gerilimi 8.4V olan Li-ion veya Li-Po pil paketleriyle kullanılmalıdır.
• Ürünün 2S ve 2A yapılandırması, bağlantı yapılmadan önce kart üzerindeki seçim noktalarından kontrol edilmelidir.
• Hücre serisi veya akım ayarları yalnızca gerekli teknik bilgiye sahip kişiler tarafından değiştirilmelidir.
• Pil, giriş ve çıkış bağlantılarının kutupları montajdan önce dikkatle kontrol edilmelidir.
• Pil paketinde aynı kimyaya, kapasiteye, kullanım durumuna ve gerilim seviyesine sahip hücreler kullanılmalıdır.
• Yeterli akım sağlayabilen kaliteli bir 5V güç kaynağı ve USB Type-C kablo kullanılmalıdır.
• Gerçek şarj akımı; güç kaynağının kapasitesine, kabloya, pil paketine ve çalışma sıcaklığına bağlı olarak değişebilir.
• İlk çalıştırmada pil gerilimi, şarj akımı ve kart sıcaklığı gözetim altında kontrol edilmelidir.
• Hasarlı, şişmiş veya aşırı ısınan piller şarj edilmemelidir.
• Devre kartı kısa devreye, neme ve iletken yüzeylerle temasa karşı yalıtılmalıdır.
• Şarj işlemi gözetimsiz bırakılmamalıdır.

Paket İçeriği
