TP5100 1S 4.2V / 2S 8.4V 2A Li-ion Li-Po Pil Şarj Modülü

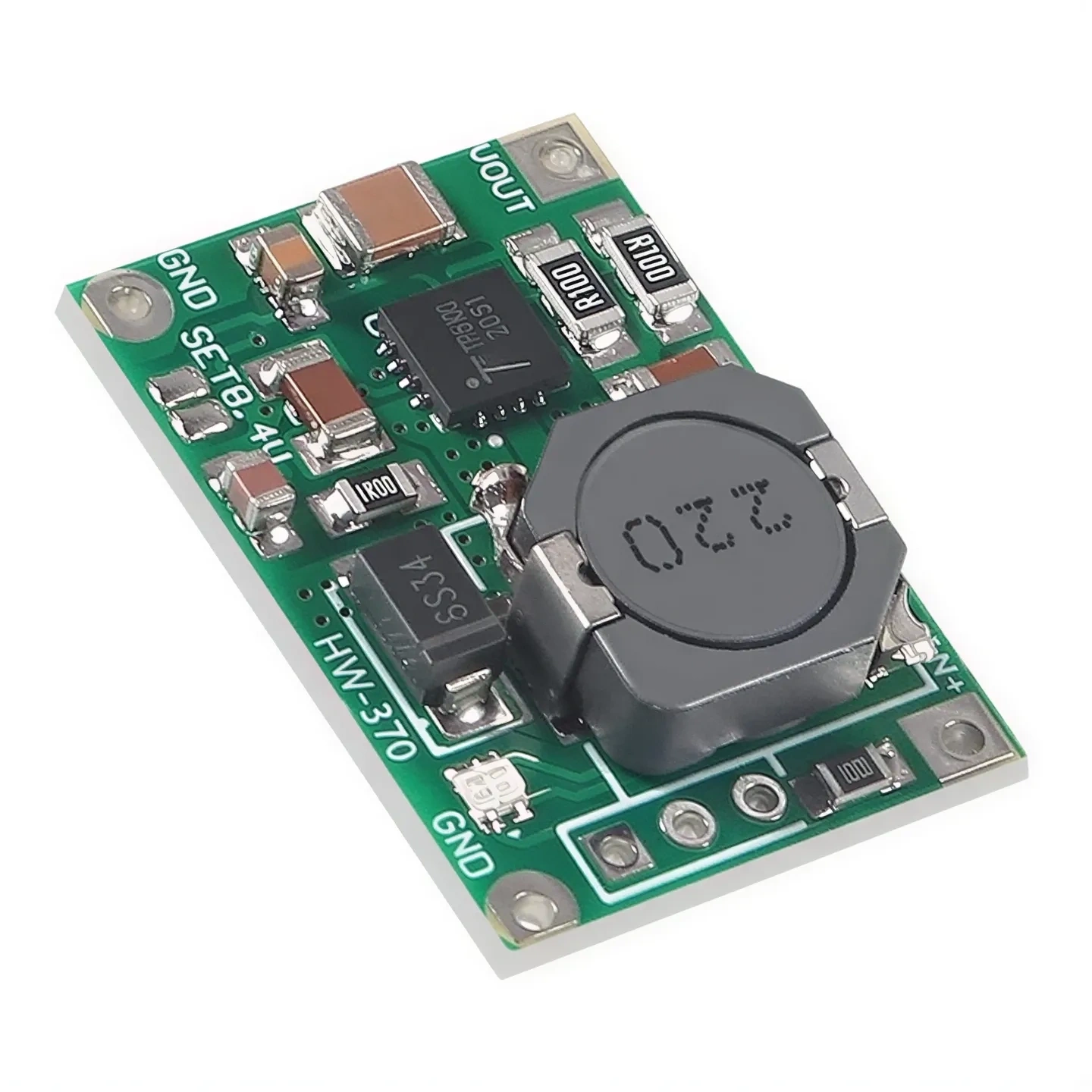

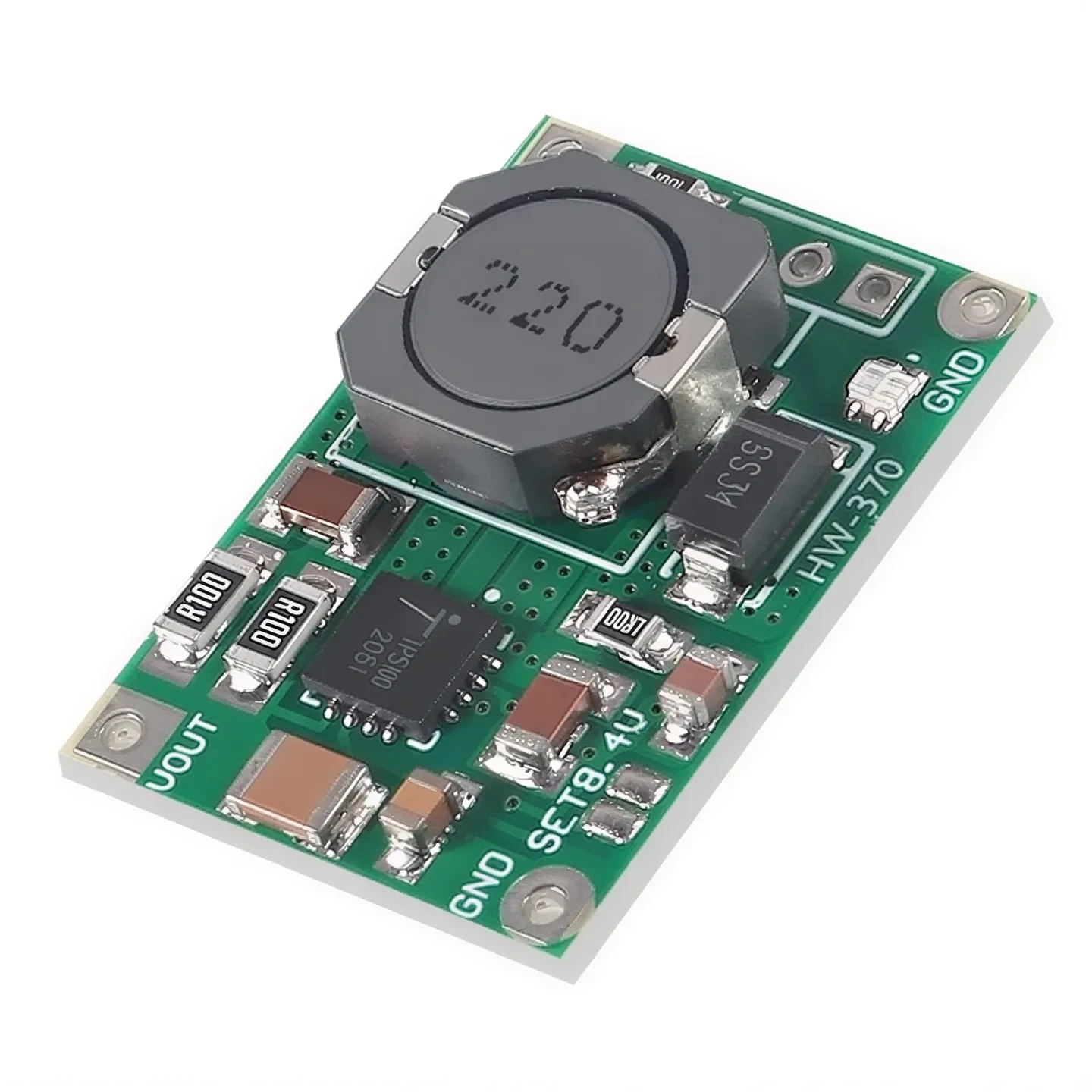

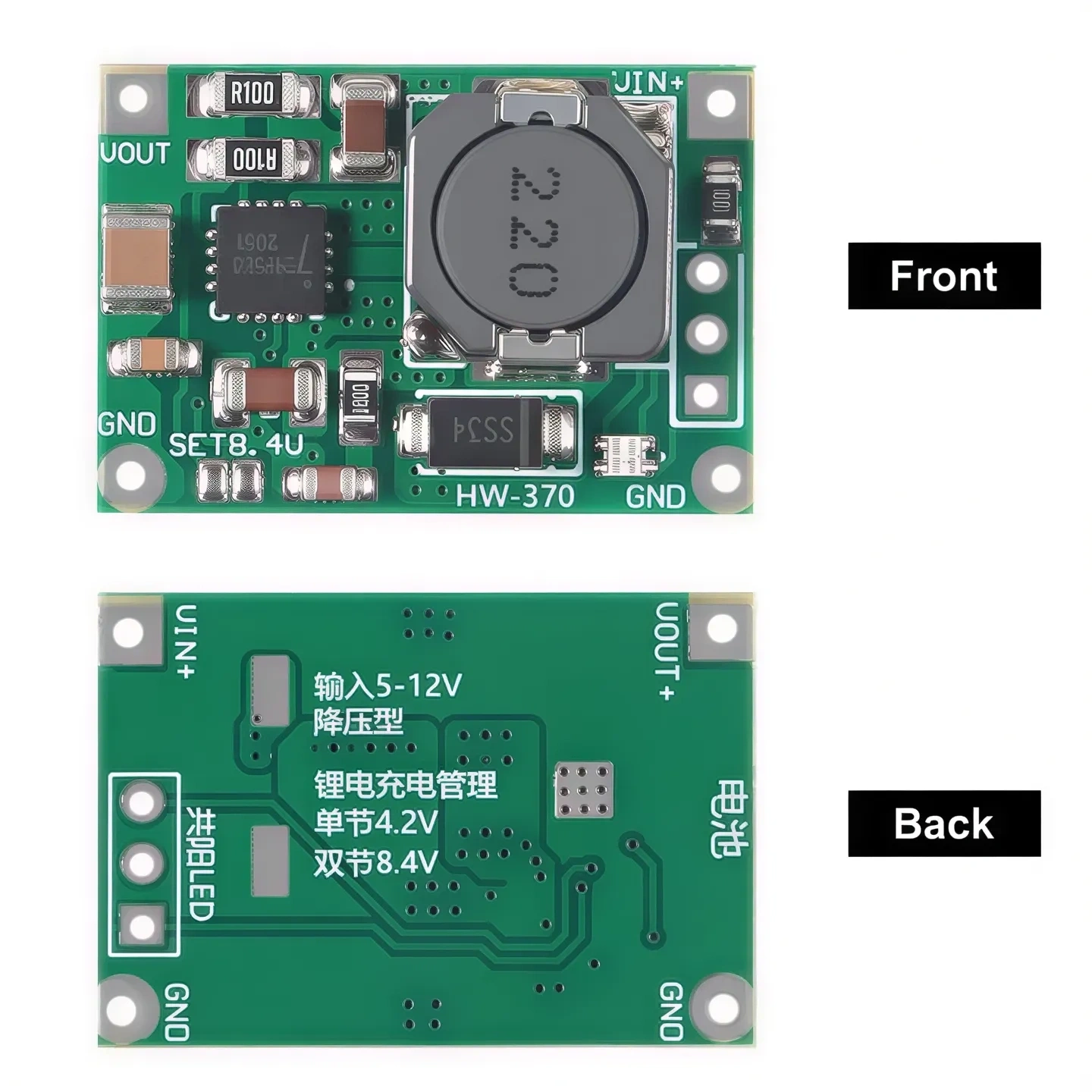

TP5100 1S 4.2V / 2S 8.4V 2A Li-ion Li-Po Pil Şarj Modülü, tek hücreli veya seri bağlı iki hücreli lityum pil paketlerinin şarj edilmesi için geliştirilmiş anahtarlamalı bir şarj kartıdır. Varsayılan olarak 1S 4.2V modunda çalışan kart, üzerindeki SET 8.4V seçim noktası kısa devre edilerek 2S 8.4V şarj moduna geçirilebilir.

Modül, 3.6V veya 3.7V nominal hücre gerilimine sahip Li-ion ve Li-Po pillerle kullanılabilir. 2A'ya kadar şarj akımı, sabit akım ve sabit gerilim şarj yöntemi ile kompakt kart yapısını bir arada sunarak 18650 pil paketleri, taşınabilir cihazlar ve farklı elektronik projeler için uygun bir çözüm oluşturur.

TP5100 Pil Şarj Modülü Teknik Özellikleri

Kullanım Alanları

Ürün Avantajları

• Tek kart üzerinden 1S 4.2V ve 2S 8.4V pil paketlerinin şarj edilmesini sağlar.

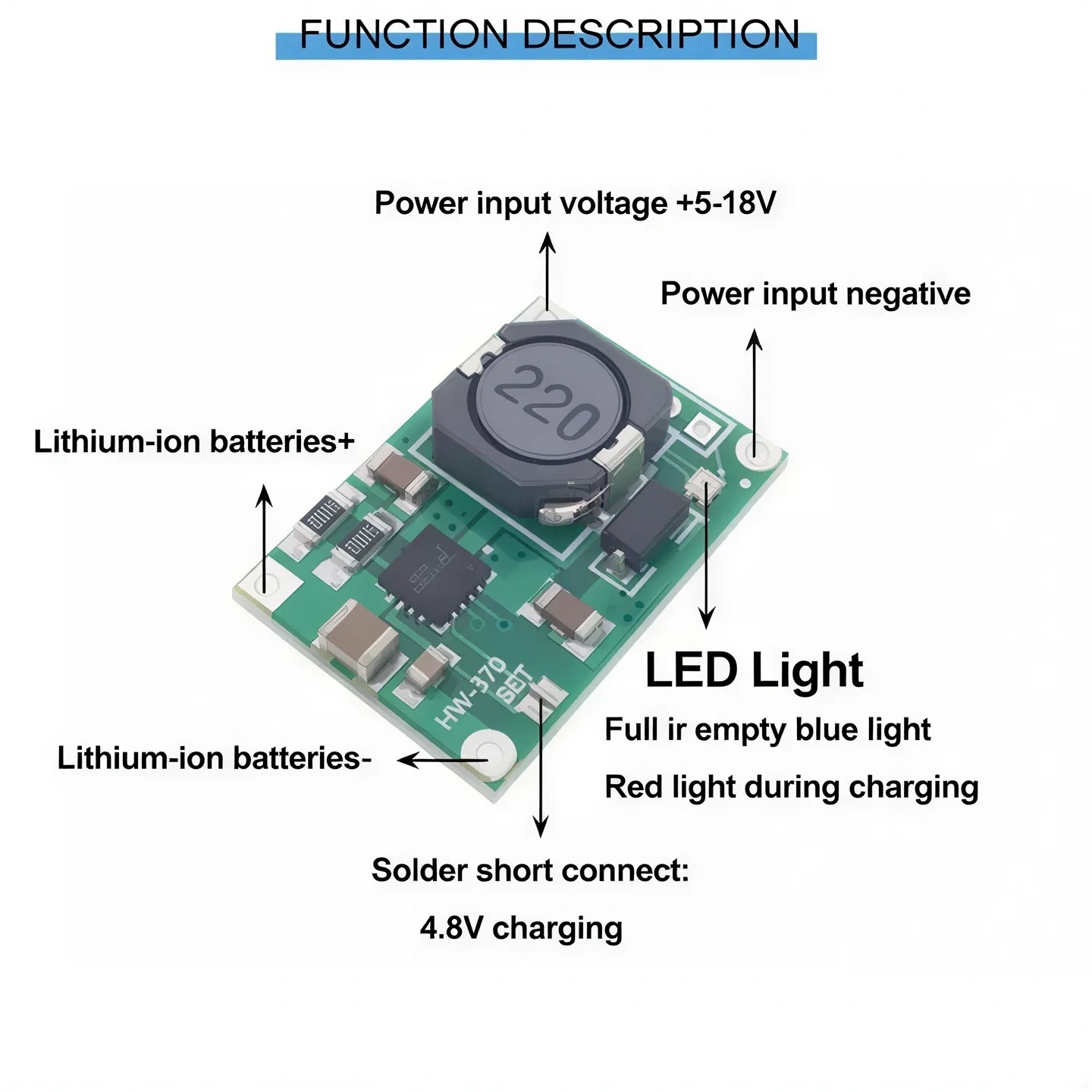

• SET 8.4V seçim noktasıyla hücre serisi kolayca yapılandırılabilir.
• 2A'ya kadar şarj akımı desteği sunar.
• Anahtarlamalı düşürücü yapısı sayesinde doğrusal şarj modüllerine göre daha düşük güç kaybıyla çalışır.
• Sabit akım ve sabit gerilim aşamalarından oluşan kontrollü bir şarj süreci uygular.
• Düşük gerilimli piller için ön şarj işlevine sahiptir.
• Termal düzenleme özelliği sayesinde kart sıcaklığı yükseldiğinde şarj akımını sınırlandırabilir.
• LED göstergesi üzerinden şarj durumu takip edilebilir.

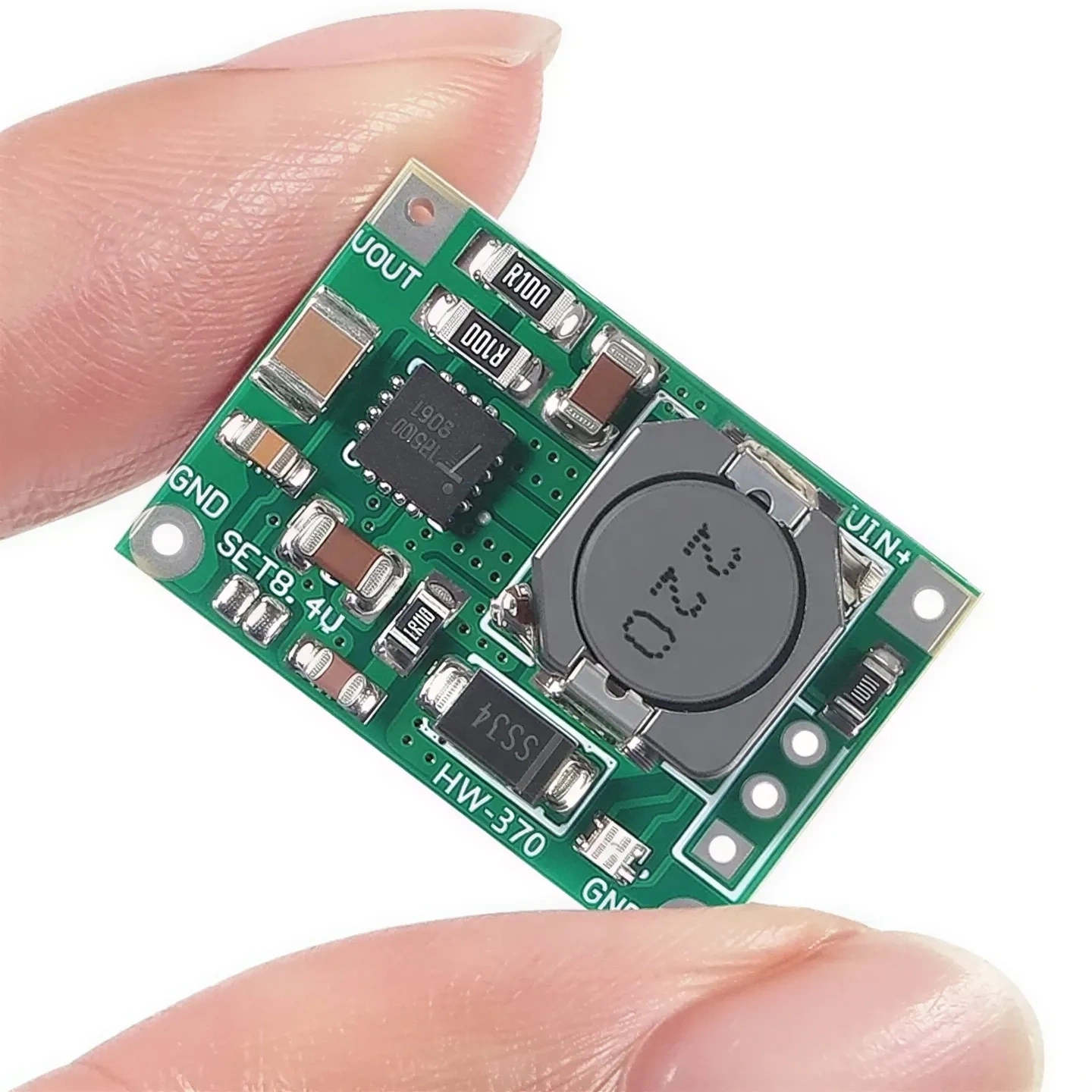

• Kompakt boyutları sayesinde elektronik projelere kolayca entegre edilebilir.

Kullanım ve Güvenlik Önerileri

• Modül yalnızca hücre başına tam şarj gerilimi 4.2V olan Li-ion ve Li-Po pillerle kullanılmalıdır.
• 1S kullanımında SET 8.4V noktası açık bırakılmalı ve şarj gerilimi 4.2V olmalıdır.
• 2S kullanımında SET 8.4V noktası kısa devre edilmeli ve şarj gerilimi 8.4V olmalıdır.
• 2S kullanımında giriş gerilimi 8.4V değerinden yüksek seçilmeli; uygulamada uygun ve kararlı bir 9V–12V DC kaynak kullanılmalıdır.
• Şarj modu değişikliği yalnızca gerekli teknik bilgiye sahip kişiler tarafından yapılmalıdır.
• 2S pil paketinde hücrelerin dengelenmesi ve hücre bazında korunması için ayrıca uygun bir 2S balanslı BMS kullanılmalıdır.
• 1S kullanımında pilin aşırı deşarj, aşırı akım ve kısa devreye karşı korunması için korumalı pil veya uygun bir 1S BMS kullanılmalıdır.
• Şarj akımının kullanılacak pilin kapasitesine ve izin verilen şarj oranına uygun olduğu doğrulanmalıdır.
• 2A şarj akımında kartın yeterli şekilde havalandırılması ve sıcaklığının kontrol edilmesi önerilir.
• Giriş ve pil bağlantılarının kutupları montajdan önce dikkatle kontrol edilmelidir.

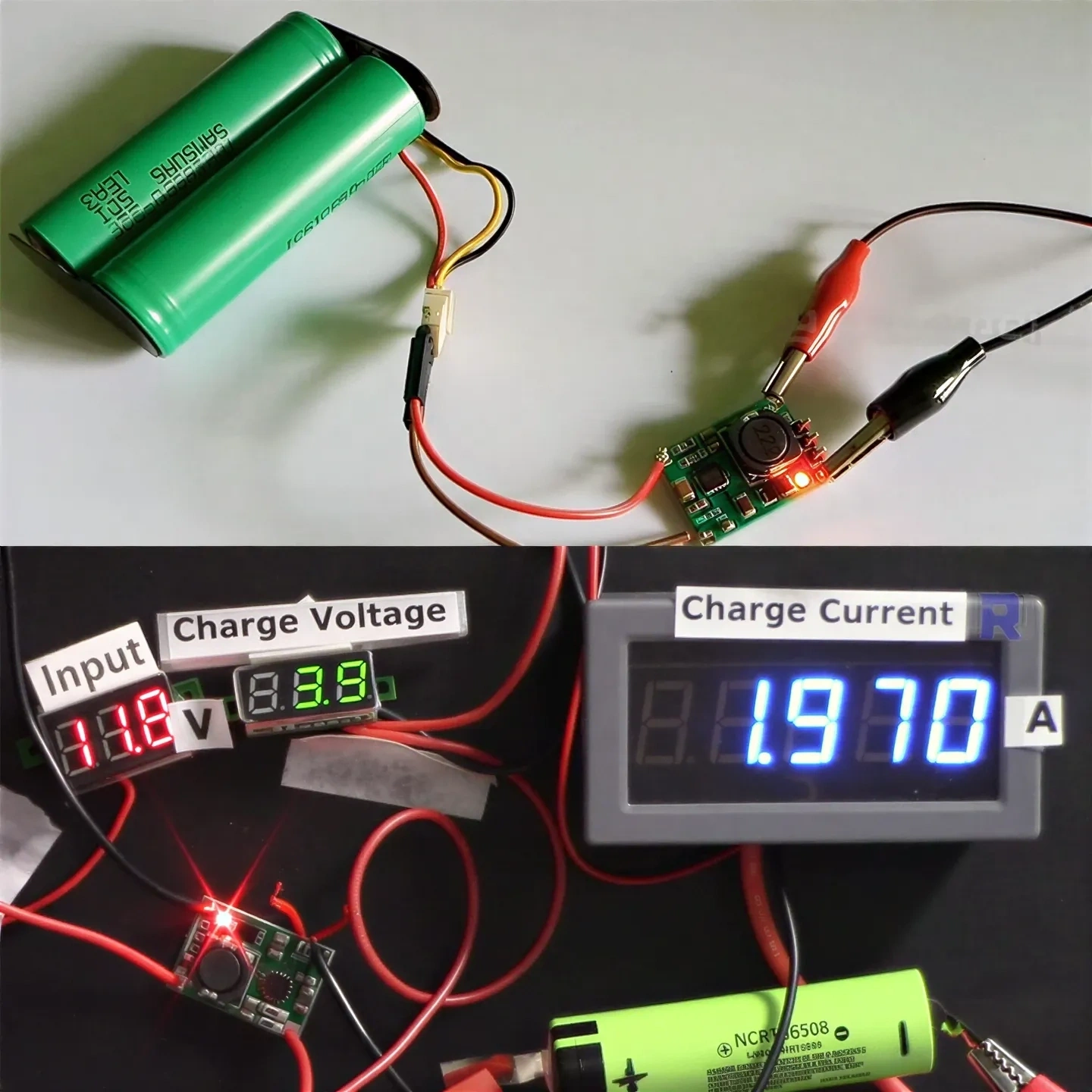

• İlk çalıştırmada pil gerilimi, şarj akımı ve kart sıcaklığı gözetim altında takip edilmelidir.
• Hasarlı, şişmiş veya aşırı ısınan piller şarj edilmemelidir.
• Devre kartı kısa devreye, neme ve iletken yüzeylerle temasa karşı yalıtılmalıdır.

Paket İçeriği
