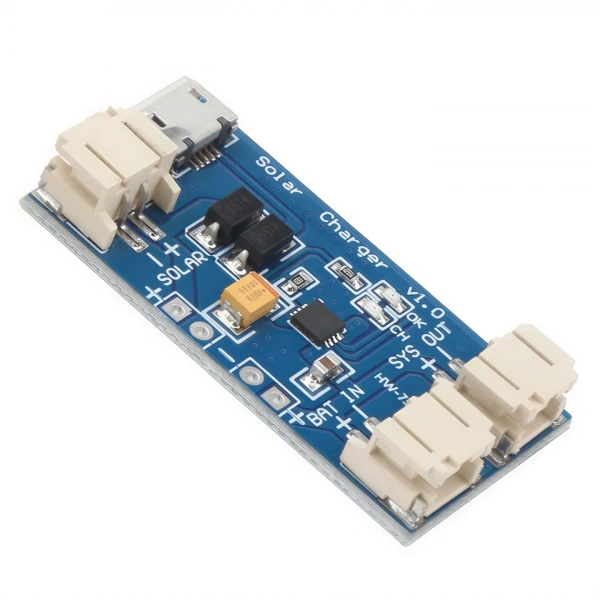

CN3065 1S 500mA Mini Solar Li-ion Li-Po Pil Şarj Modülü

CN3065 1S 500mA Mini Solar Li-ion Li-Po Pil Şarj Modülü, güneş enerjisiyle şarj olabilen kompakt bir pil şarj cihazıdır.

Kategori: Pil Şarj Modülleri
Ürün Kodu: PSTK-6097
Stok: Stokta yok

%13

112.37 TL

97.97 TL

18.94 TL 'den başlayan taksitlerle

Ürün stokta bulunmamaktadır.

Karşılaştır

Fiyat Alarmı

CN3065 1S 500mA Mini Solar Li-ion Li-Po Pil Şarj Modülü

CN3065 1S 500mA Mini Solar Li-ion Li-Po Pil Şarj Modülü, güneş paneli veya Micro USB güç kaynağı kullanılarak tek hücreli lityum pillerin şarj edilmesi için geliştirilmiş kompakt bir şarj kartıdır. 4.4V ile 6V arasındaki giriş gerilimleriyle çalışır ve 3.6V veya 3.7V nominal gerilime sahip pilleri 4.2V tam şarj gerilimine kadar şarj eder.

CN3065 kontrol entegresi, giriş kaynağının sağlayabildiği güce göre şarj akımını otomatik olarak düzenleyebilir. Bu özellik, güneş ışığına bağlı olarak çıkış gücü değişen küçük solar panellerle kararlı ve verimli bir şarj süreci oluşturulmasına yardımcı olur. Kart üzerindeki soketler sayesinde güneş paneli, pil ve sistem çıkışı kolayca bağlanabilir.

CN3065 Mini Solar Şarj Modülü Teknik Özellikleri

Kontrol Entegresi	CN3065
Modül Tipi	Tek hücreli solar lityum pil şarj modülü
Hücre Serisi	1S – Tek hücre
Uyumlu Pil Kimyası	Li-ion ve Li-Po
Giriş Gerilimi	4.4V – 6V DC
Önerilen Solar Panel Gerilimi	6V nominal
Pil Nominal Gerilimi	3.6V / 3.7V
Tam Şarj Gerilimi	4.2V ±%1
Maksimum Şarj Akımı	500mA'ya kadar
Şarj Yöntemi	Ön şarj, sabit akım ve sabit gerilim

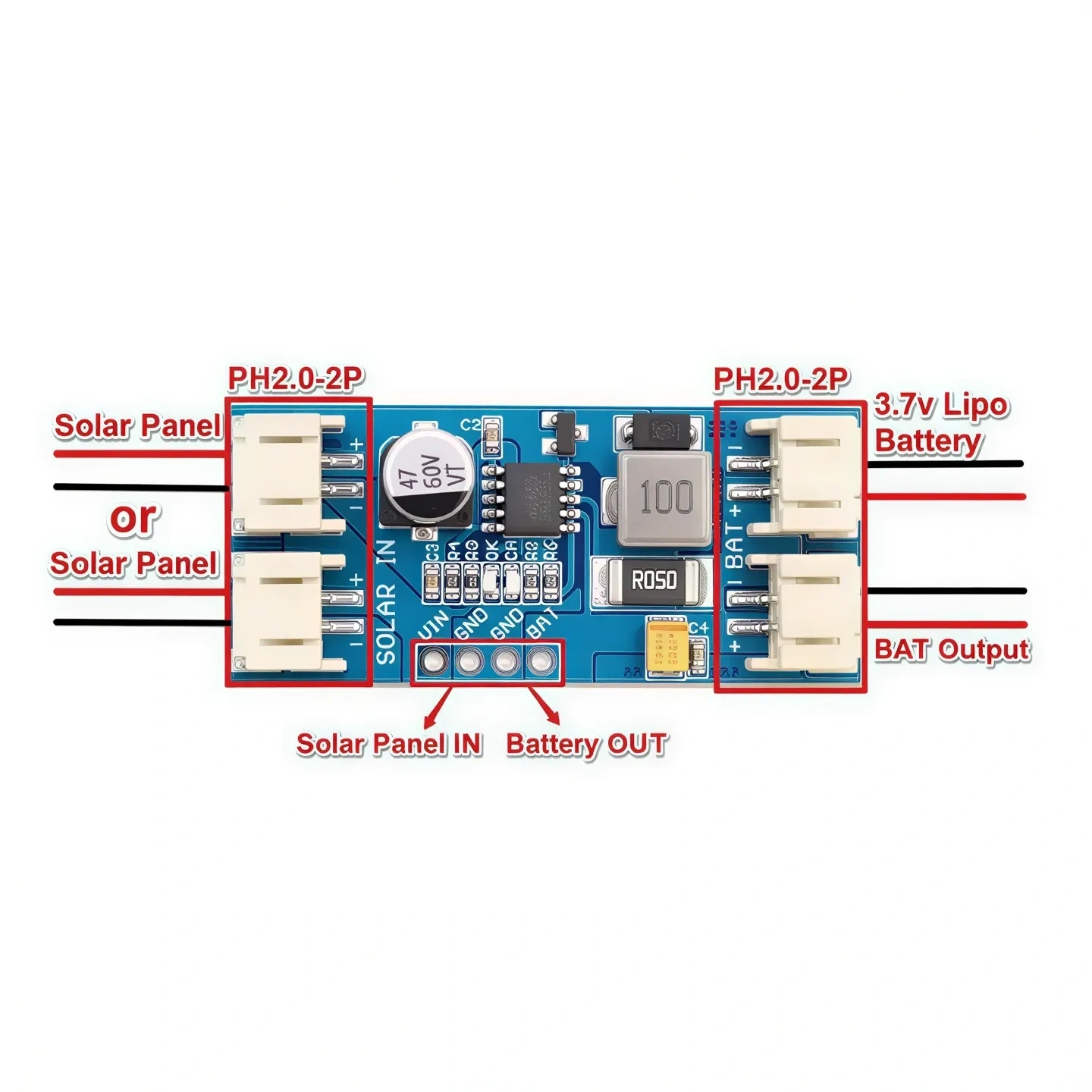

Güç Girişi	Solar panel soketi, lehim noktaları veya Micro USB
Bağlantı Tipi	2 pin PH2.0 / JST soketler
Bağlantılar	Solar giriş, pil bağlantısı ve sistem çıkışı
Durum Göstergeleri	Şarj ve şarj tamamlandı LED göstergeleri

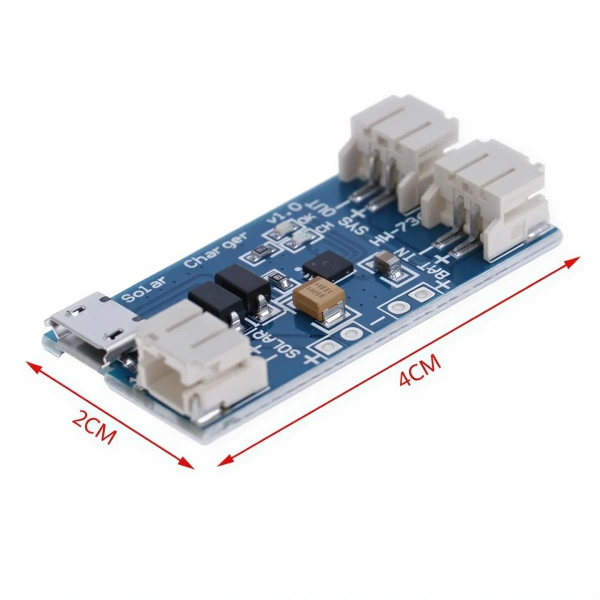

Boyutlar	Yaklaşık 40.2 × 20 mm

Kullanım Alanları

Mini güneş enerjili şarj sistemleri
Tek hücreli 18650 pil uygulamaları
Li-ion ve Li-Po batarya projeleri

IoT ve kablosuz sensör sistemleri
Taşınabilir elektronik cihazlar
Hobi ve prototip uygulamaları

Ürün Avantajları

Güneş paneli veya Micro USB güç kaynağı üzerinden şarj imkânı sunar.
Giriş kaynağının sağlayabildiği güce göre şarj akımını otomatik olarak düzenler.
500mA'ya kadar şarj akımıyla küçük ve orta kapasiteli tek hücreli lityum piller için uygundur.
Sabit akım ve sabit gerilim aşamalarından oluşan kontrollü bir şarj süreci uygular.
Düşük gerilimli piller için ön şarj ve şarj tamamlandıktan sonra otomatik yeniden şarj işlevlerine sahiptir.
Termal düzenleme özelliğiyle kart sıcaklığı yükseldiğinde şarj akımını sınırlandırabilir.
LED göstergeleri sayesinde şarj durumu kolayca takip edilebilir.
Kompakt boyutları sayesinde alanın sınırlı olduğu elektronik projelere kolayca entegre edilebilir.

Kullanım ve Güvenlik Önerileri

Önemli: Bu modül yalnızca tek hücreli 3.6V veya 3.7V Li-ion ve Li-Po pilleri şarj etmek için kullanılmalıdır. Pilin aşırı deşarj, aşırı akım ve kısa devreye karşı korunması için korumalı pil veya ayrıca uygun bir 1S BMS kullanılması önerilir.

Giriş gerilimi 4.4V ile 6V aralığında tutulmalı ve 6V değeri aşılmamalıdır.
Güneş panelinin çalışma gerilimi ve sağlayabildiği akım modülün giriş değerlerine uygun olmalıdır.
Solar giriş ile Micro USB girişi aynı anda kullanılmamalıdır.
Solar panel, pil ve sistem çıkışının kutupları bağlantıdan önce dikkatle kontrol edilmelidir.
Pil, solar panel veya USB güç kaynağı bağlanmadan önce modüle bağlanmalıdır.
Şarj akımının pil kapasitesine uygun olduğu doğrulanmalıdır.
Modül çok hücreli seri pil paketlerinde, LiFePO4, Ni-MH, Ni-Cd veya kurşun asit akülerde kullanılmamalıdır.
İlk çalıştırmada pil gerilimi, şarj akımı ve kart sıcaklığı gözetim altında kontrol edilmelidir.
Hasarlı, şişmiş veya aşırı ısınan piller şarj edilmemelidir.
Devre kartı kısa devreye, neme ve iletken yüzeylerle temasa karşı yalıtılmalıdır.

Paket İçeriği

1 adet CN3065 1S 500mA mini solar Li-ion Li-Po pil şarj modülü
