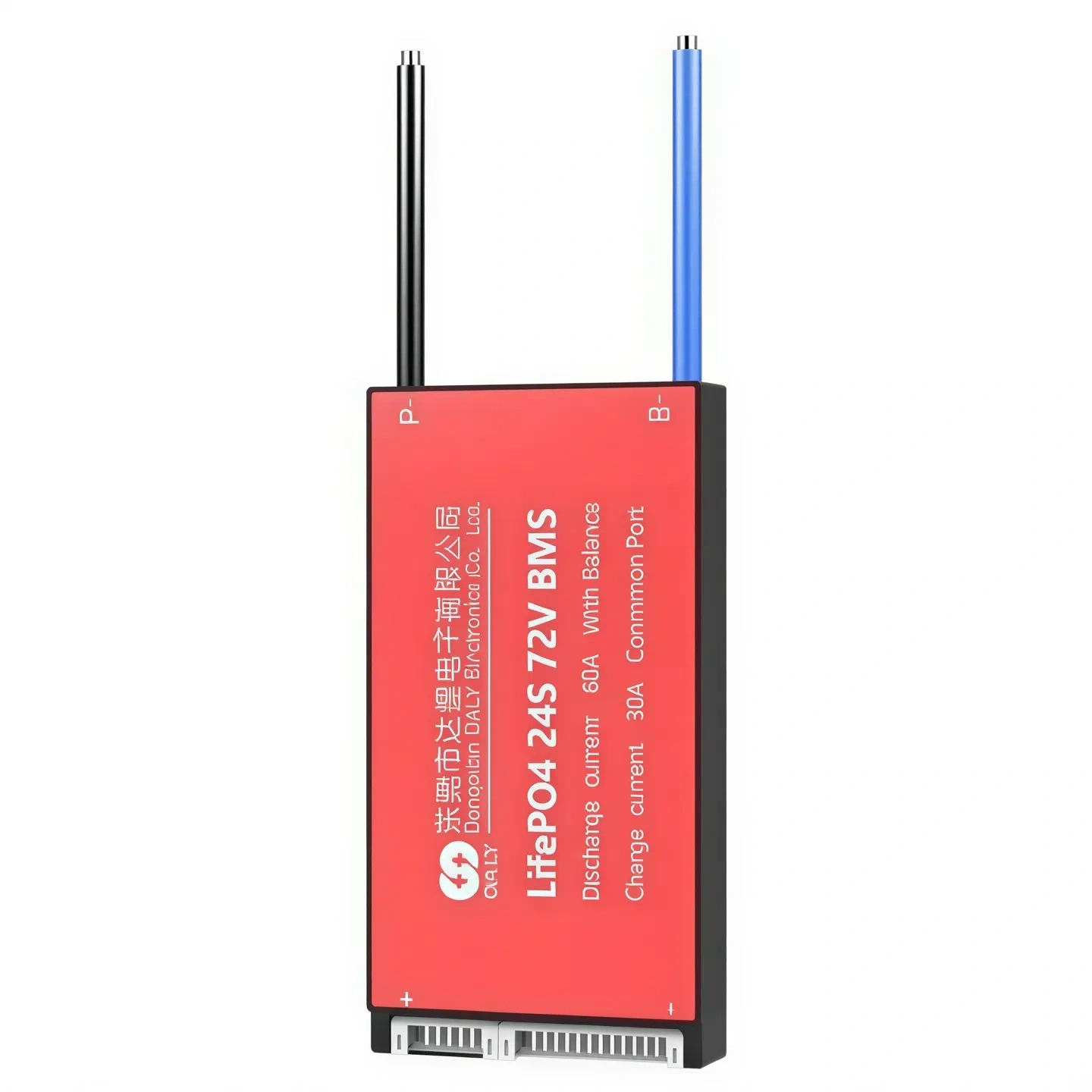

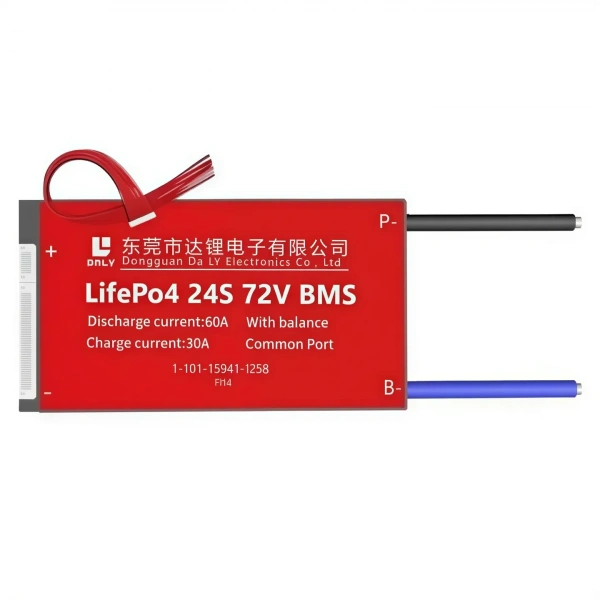

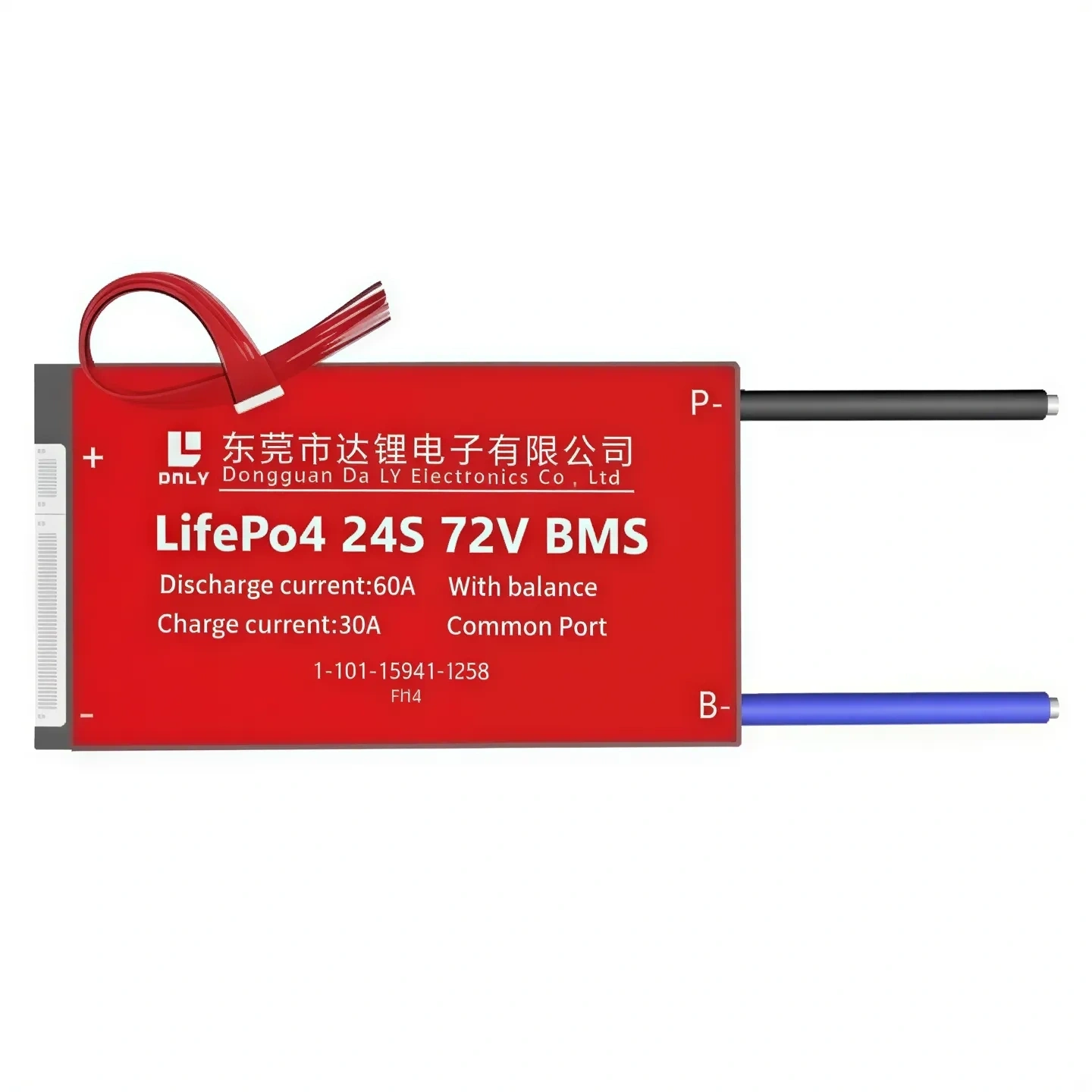

DALY 24S 60A Balanslı LiFePO4 BMS Batarya Koruma Devresi – NTC'li

DALY 24S 60A balanslı LiFePO4 BMS, 24 adet 3.2V nominal LiFePO4 hücrenin seri bağlandığı batarya paketlerini yönetmek ve korumak için tasarlanmış donanımsal bir batarya koruma devresidir. 60A sürekli deşarj ve 30A şarj akımı kapasitesiyle 72V sınıfındaki LiFePO4 batarya sistemlerinde kullanılabilir.

Common Port bağlantı yapısına sahip olan BMS'de şarj cihazı ve yük, ortak P− hattını kullanır. NTC sıcaklık algılama ve hücre balans özellikleri; seri bağlı hücrelerin gerilimlerinin izlenmesine, hücreler arasındaki gerilim farklılıklarının azaltılmasına ve batarya paketinin uygun çalışma sınırlarında tutulmasına yardımcı olur.

DALY FBMS-A2404 BMS Teknik Özellikleri

Common Port Bağlantı Yapısı

• B− bağlantısı batarya paketinin toplam negatif kutbuna bağlanır.
• P− bağlantısı şarj cihazı ve yükün ortak negatif hattı olarak kullanılır.
• Şarj ve deşarjın pozitif bağlantıları batarya paketinin toplam pozitif kutbuna doğrudan bağlanır.
• 24S ölçüm soketinde toplam 25 hücre algılama bağlantısı bulunur.
• Hücre algılama kabloları B0'dan B24'e kadar doğru sırayla bağlanmalıdır.

Koruma ve Kontrol Fonksiyonları

Kullanım Alanları

Ürün Avantajları

• 24S LiFePO4 batarya paketleri için sabit yapılandırmaya sahiptir.
• 60A sürekli deşarj kapasitesiyle uygun yüksek güçlü uygulamalarda kullanılabilir.
• 30A şarj akımı desteği, uyumlu şarj sistemleriyle kullanılabilmesini sağlar.
• Common Port yapısı sayesinde şarj ve deşarj işlemleri ortak negatif bağlantı üzerinden gerçekleştirilir.
• Pasif balans özelliği, seri hücreler arasındaki gerilim farklılıklarının azaltılmasına yardımcı olur.
• NTC sensörü, batarya sıcaklığının koruma devresi tarafından takip edilmesini sağlar.
• Hardware yapısı nedeniyle Bluetooth bağlantısı veya mobil uygulama kurulumu gerektirmez.

Uyumluluk ve Güvenlik Bilgileri

• Yalnızca 24 seri LiFePO4 hücreden oluşturulan batarya paketlerinde kullanılmalıdır.
• Li-ion, Li-Po, LTO, Ni-MH, Ni-Cd veya kurşun asit akülerle uyumlu değildir.
• Farklı seri hücre sayısına sahip batarya paketlerinde kullanılmamalıdır.
• Batarya paketinde aynı marka, model, kapasite ve kullanım geçmişine sahip hücreler tercih edilmelidir.
• Hücre ölçüm kabloları B0'dan B24'e kadar doğru sırayla bağlanmalıdır.
• BMS bağlanmadan önce ölçüm soketindeki ardışık hücre gerilimleri multimetreyle kontrol edilmelidir.
• Kablo kesiti, sigorta, konnektör ve bağlantı elemanları sistemin sürekli ve tepe akımına uygun seçilmelidir.
• BMS'nin akım değeri, kullanılan hücrelerin aynı akımı güvenle sağlayabileceği anlamına gelmez.
• Montaj ve ilk çalıştırma işlemleri yüksek DC gerilimli batarya sistemlerinde deneyimli kişiler tarafından yapılmalıdır.

Bu ürün sabit 24S LiFePO4 yapılandırmasına sahip bir Hardware BMS'dir. Bluetooth, mobil uygulama, uzaktan izleme veya kullanıcı tarafından değiştirilebilen koruma parametreleri sunmaz.

Ürün Common Port yapıdadır. Şarj cihazı ve yükün negatif bağlantıları ortak P− hattını kullanmalıdır. Bağlantı sırasında ürünle birlikte veya ürün etiketi üzerinde sunulan DALY bağlantı şeması esas alınmalıdır.

Paket İçeriği

1 Adet DALY 24S 60A Balanslı LiFePO4 BMS Batarya Koruma Devresi – NTC'li
