4S 30A Balanslı LiFePO4 BMS Batarya Koruma Devresi - Mavi PCB

4S 30A balanslı LiFePO4 BMS batarya koruma devresi, nominal hücre gerilimi 3.2V olan dört LiFePO4 hücrenin seri bağlandığı 4S batarya paketleri için tasarlanmıştır. Nominal 12.8V paket yapısıyla uyumlu olan kart; şarj ve deşarj sırasında hücre gerilimlerini izleyerek batarya paketinin korunmasına yardımcı olur.

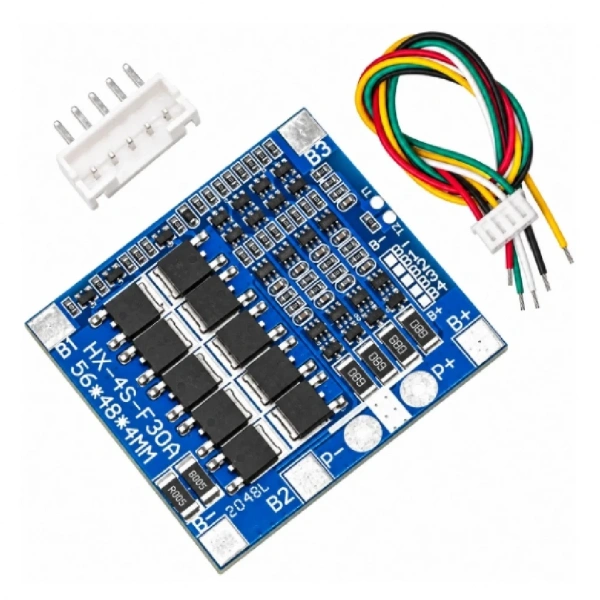

HX-4S-F30A devre yapısında pasif hücre dengeleme özelliği bulunur. Hücrelerden birinin belirlenen dengeleme gerilimine daha erken ulaşması durumunda düşük akımlı dengeleme işlemi uygulanarak hücreler arasındaki gerilim farkının zamanla azaltılması amaçlanır. Bu özellik, başlangıçta birbirine yakın gerilim ve kapasite değerlerine sahip hücrelerin kullanım sırasında dengede tutulmasına yardımcı olur.

Devre; aşırı şarj, aşırı deşarj, aşırı akım ve kısa devre durumlarına karşı koruma işlevleri sunar. 30A değeri kartın belirtilen sürekli deşarj akımıdır. Maksimum şarj akımı ise 20A olarak belirtilmektedir. Gerçek çalışma kapasitesi; ortam sıcaklığına, bağlantı kalitesine, kablo kesitine, lehimleme yüzeyine ve kartın soğutma koşullarına bağlıdır.

Teknik Özellikler

Bağlantı Uçları

• B-: Batarya paketinin toplam negatif bağlantısıdır.
• B1, B2 ve B3: Seri hücrelerin ara bağlantı ve gerilim izleme noktalarıdır.
• B+: Batarya paketinin toplam pozitif bağlantısıdır.
• P-: Şarj cihazı ve yük için ortak negatif bağlantıdır.
• P+: Şarj cihazı ve yük için ortak pozitif bağlantıdır.

Uygulama Alanları

Balans Fonksiyonu Hakkında

Kart üzerindeki balans devresi aktif enerji transferi yapan yüksek akımlı bir dengeleyici değildir. Yaklaşık 58 mA seviyesinde çalışan pasif dengeleme yapısı, başlangıçta birbirine yakın elektriksel özelliklere sahip hücrelerin zaman içinde oluşabilecek küçük gerilim farklarını azaltmaya yöneliktir.

Batarya paketi hazırlanırken aynı marka, model, kapasite, kullanım geçmişi ve iç direnç değerlerine sahip hücreler kullanılmalıdır. Hücreler seri bağlantı yapılmadan önce birbirine yakın gerilim seviyesine getirilmelidir. Belirgin ölçüde dengesiz hücrelerin yalnızca kartın dahili balans devresiyle kısa sürede eşitlenmesi beklenmemelidir.

Kullanım ve Güvenlik Uyarıları

• Bu kart yalnızca 3.2V nominal gerilimli 4S LiFePO4 hücre gruplarıyla kullanılmalıdır.
• Standart 3.6V veya 3.7V Li-ion ve Li-Po hücre paketleri için uygun değildir.
• Şarj işleminde 4S LiFePO4 paketlere uygun, 14.6V çıkışlı CC/CV şarj cihazı kullanılmalıdır.
• BMS kartı tek başına bir şarj cihazı değildir; şarj gerilimini veya şarj akımını üretmez.
• 30A sürekli akım değeri uygun kablolama, bağlantı ve soğutma koşullarına bağlıdır.
• Yüksek akımlı bağlantılarda uygun kesitte kablo kullanılmalı ve lehim bağlantıları düşük dirençli olmalıdır.
• Hücre izleme kabloları B-, B1, B2, B3 ve B+ sırasına uygun şekilde bağlanmalıdır.
• Yanlış bağlantı sırası veya ters kutuplama kartın ve hücrelerin kalıcı olarak zarar görmesine neden olabilir.
• Montaj, lityum batarya güvenliği konusunda deneyimli kişiler tarafından yapılmalıdır.

Kart üzerindeki 30A değeri şarj akımı değil, belirtilen maksimum sürekli deşarj akımıdır. Maksimum şarj akımı 20A olarak değerlendirilmelidir. Kart yalnızca LiFePO4 kimyasına ve 4S bağlantı yapısına uygun batarya paketlerinde kullanılmalıdır.

Paket İçeriği

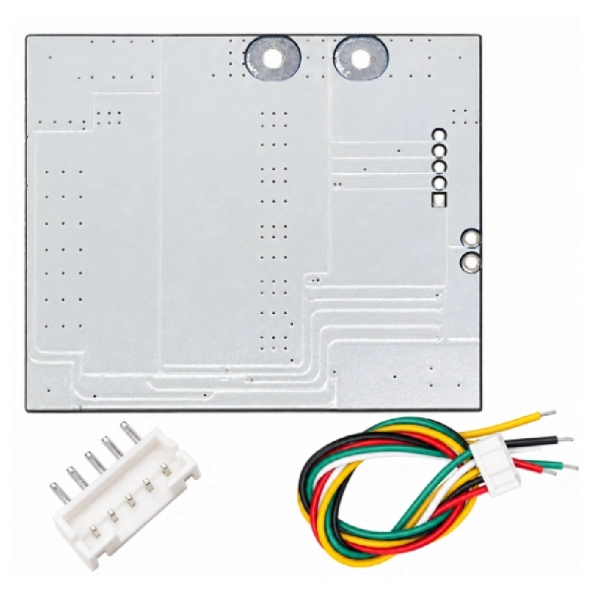

1 Adet 4S 30A Balanslı LiFePO4 BMS Batarya Koruma Devresi, 1 Adet Balans Kablosu ve 1 Adet PCB Soketi
