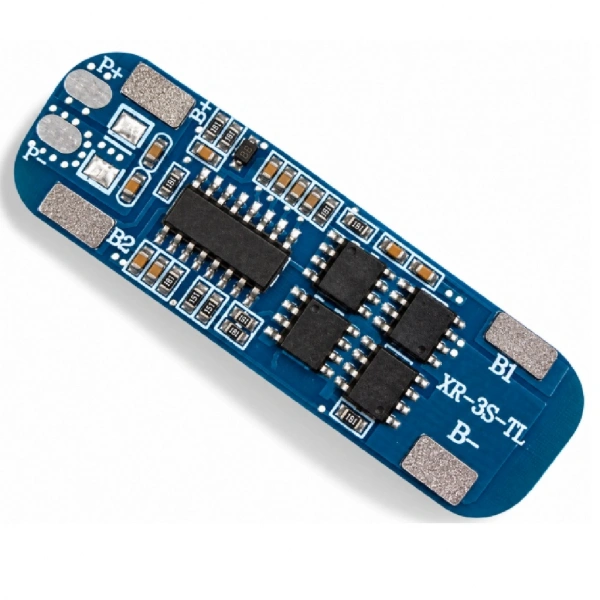

XR 3S 10A Balanssız LiFePO4 BMS Batarya Koruma Devresi

XR 3S 10A balanssız LiFePO4 BMS, seri bağlı üç adet lityum demir fosfat hücreden oluşturulan batarya paketlerinin korunması için tasarlanmış kompakt bir batarya koruma devresidir. Hücre başına 3.2V nominal gerilimle çalışan 3S LiFePO4 paketlerde yaklaşık 9.6V nominal batarya gerilimi elde edilir.

Ürün, 10A sürekli şarj ve 10A sürekli deşarj akımı desteğine sahiptir. Kısa süreli yük talepleri için belirtilen anlık deşarj akımı 25A'dır. Anlık akım değeri sürekli çalışma kapasitesi olarak değerlendirilmemelidir.

Balanssız yapıdaki kart, seri bağlı hücreler arasında aktif veya pasif gerilim dengelemesi yapmaz. Bu nedenle paket oluşturulmadan önce hücrelerin gerilim, kapasite ve iç direnç bakımından birbirine yakın olması önemlidir.

Kart üzerindeki B−, B1, B2, B+, P− ve P+ bağlantı noktaları batarya, şarj cihazı ve yük bağlantılarının doğrudan yapılabilmesini sağlar. Ürün ortak port yapısına sahiptir; şarj ve deşarj işlemleri aynı P+ ve P− terminalleri üzerinden gerçekleştirilir.

Teknik Özellikler

Koruma Özellikleri

Balanssız BMS Yapısı

Bu modelde hücre balanslama özelliği bulunmaz. BMS, hücre gerilimlerini koruma amacıyla takip eder ancak gerilimi daha yüksek olan hücrelerden enerji boşaltarak hücreleri birbirine eşitlemez.

Batarya paketinde zamanla hücreler arasında gerilim farkı oluşabilir. Bu nedenle aynı marka, model, kapasite, iç direnç ve kullanım geçmişine sahip hücrelerin kullanılması; hücre gerilimlerinin montajdan önce birbirine yaklaştırılması ve kullanım sırasında düzenli olarak kontrol edilmesi önerilir.

Bağlantı Bilgileri

• B−: Batarya paketinin toplam negatif ucuna bağlanır.
• B1: Birinci ve ikinci hücre arasındaki bağlantı noktasına bağlanır. Bu noktada B− referansına göre nominal olarak yaklaşık 3.2V ölçülür.
• B2: İkinci ve üçüncü hücre arasındaki bağlantı noktasına bağlanır. Bu noktada B− referansına göre nominal olarak yaklaşık 6.4V ölçülür.
• B+: Batarya paketinin toplam pozitif ucuna bağlanır. Nominal paket gerilimi yaklaşık 9.6V, tam şarj gerilimi yaklaşık 10.95V'tur.
• P+: Şarj cihazı ve yükün pozitif bağlantı noktasıdır.
• P−: Şarj cihazı ve yükün negatif bağlantı noktasıdır.

Bağlantılar B− noktasından başlanarak B1, B2 ve B+ sırasıyla yapılmalıdır. Enerji verilmeden önce her bağlantı noktasındaki gerilim multimetreyle doğrulanmalıdır. Yanlış bağlantı sırası BMS kartına veya hücrelere zarar verebilir.

Kullanım Alanları

Ürün Avantajları

• 3S LiFePO4 batarya paketleri için kompakt koruma çözümü sunar.
• 10A sürekli şarj ve deşarj akımıyla düşük ve orta güçlü uygulamalarda kullanılabilir.
• Kısa süreli yük talepleri için 25A anlık deşarj akımı belirtilmiştir.
• 51 × 16 × 2.7 mm ölçüleri sayesinde sınırlı montaj alanlarına yerleştirilebilir.
• Ortak port yapısı, şarj ve yük bağlantılarının aynı P+ ve P− terminalleri üzerinden yapılmasını sağlar.
• Kart üzerindeki geniş lehim pedleri doğrudan kablo bağlantısını kolaylaştırır.

Montaj ve Güvenlik Uyarıları

• Ürün yalnızca üç seri LiFePO4 hücreden oluşturulan 3S batarya paketlerinde kullanılmalıdır.
• Standart 3.6V–3.7V Li-ion veya Li-Po hücrelerle kullanılmamalıdır.
• Balans özelliği bulunmadığından hücrelerin gerilimleri düzenli aralıklarla ayrı ayrı kontrol edilmelidir.
• Farklı marka, kapasite, iç direnç veya kullanım geçmişine sahip hücreler aynı pakette kullanılmamalıdır.
• 25A anlık deşarj değeri sürekli çalışma akımı olarak kullanılmamalıdır.
• Kullanılan hücrelerin, kabloların ve bağlantı elemanlarının uygulamanın sürekli ve anlık akım ihtiyacına uygun olması gerekir.
• Kart açık PCB yapısında olduğundan iletken yüzeylerden, metal parçalardan, nemden ve sıvı temasından korunmalıdır.
• Lehimleme sırasında hücreler aşırı ısıtılmamalı; hücre bağlantılarında mümkün olduğunda punta kaynağı kullanılmalıdır.
• İlk kullanım öncesinde hücre gerilimleri, toplam paket gerilimi ve bağlantı sırası multimetreyle kontrol edilmelidir.
• Batarya paketi montajı, lityum pil güvenliği ve BMS bağlantıları konusunda deneyimli kişiler tarafından yapılmalıdır.

Bu ürün 3S LiFePO4 kimyasına özel koruma gerilimleriyle çalışır. Li-ion veya Li-Po hücrelerle kullanılması, hücrelerin yanlış gerilim seviyelerinde şarj ve deşarj edilmesine neden olabilir.

Paket İçeriği

1 Adet XR 3S 10A Balanssız LiFePO4 BMS Batarya Koruma Devresi
