XR 2S 5A Balanssız LiFePO4 BMS Batarya Koruma Devresi – Nikelli

XR 2S 5A balanssız LiFePO4 BMS, seri bağlanmış iki lityum demir fosfat hücreden oluşan batarya paketlerinin elektriksel olarak korunmasına yardımcı olan kompakt bir pil koruma devresidir. Hücre başına 3.2V nominal gerilimle çalışan 6.4V nominal gerilimli 2S LiFePO4 batarya paketleri için tasarlanmıştır.

Devre, uygun çalışma koşullarında 5A sürekli deşarj akımını destekler. İki MOSFET’li güç anahtarlama yapısı; aşırı şarj, aşırı deşarj, aşırı akım ve kısa devre gibi istenmeyen çalışma koşullarında batarya hattının kontrol edilmesine yardımcı olur. MOSFET yapısı ürünün teknik özellikleri arasında yer almakla birlikte, ürün başlığında belirtilmemiştir.

Üzerindeki hazır nikel bağlantı şeritleri sayesinde uygun pil hücrelerine punta kaynağıyla bağlantı kurulabilir. Ürün balanssızdır ve seri bağlı hücreler arasında aktif veya pasif gerilim dengelemesi yapmaz. Bu nedenle aynı marka, model, kapasite, iç direnç ve kullanım geçmişine sahip, gerilimleri montaj öncesinde eşitlenmiş LiFePO4 hücrelerle kullanılması önerilir.

Teknik Özellikler

Bağlantı Uçları

Koruma Fonksiyonları

• Hücrelerden birinin üst gerilim sınırına ulaşması durumunda şarj hattının kesilmesine yardımcı olur.
• Hücre geriliminin güvenli deşarj sınırının altına düşmesi durumunda yük bağlantısını keser.
• Aşırı akım koşullarında batarya paketinin ve bağlı elektronik devrenin korunmasını destekler.
• Kısa devre durumunda akım yolunu keserek hücrelerin ve bağlantı elemanlarının zarar görme riskini azaltır.
• İki MOSFET’li anahtarlama yapısıyla şarj ve deşarj hattının elektronik olarak kontrol edilmesine yardımcı olur.

Kullanım Alanları

Montaj ve Kullanım Uyarıları

• Kart yalnızca iki seri hücreden oluşan 2S LiFePO4 batarya paketlerinde kullanılmalıdır.
• Li-ion ve Li-Po hücrelerin çalışma gerilimleri farklı olduğundan bu pil kimyalarıyla kullanılmamalıdır.
• Montajdan önce iki hücrenin gerilimleri eşitlenmeli ve birbiriyle eşleşen hücreler tercih edilmelidir.
• Balans özelliği bulunmadığından hücre gerilimleri belirli aralıklarla ayrı ayrı kontrol edilmelidir.
• Bağlantılar B-, BM ve B+ sırasına uygun şekilde yapılmalı; kutuplar kesinlikle ters bağlanmamalıdır.
• Nikel şeritler pil hücrelerine uygun bir pil punta kaynak cihazıyla bağlanmalıdır.
• 5A değeri sürekli çalışma akımıdır. Yükün normal çalışma ve ilk kalkış akımı ayrı ayrı kontrol edilmelidir.
• Şarj işlemi 2S LiFePO4 batarya paketlerine uygun, 7.3V çıkışlı bir şarj cihazıyla gerçekleştirilmelidir.
• BMS; doğru hücre seçimi, uygun yalıtım, mekanik koruma ve sigorta kullanımının yerini tutmaz.

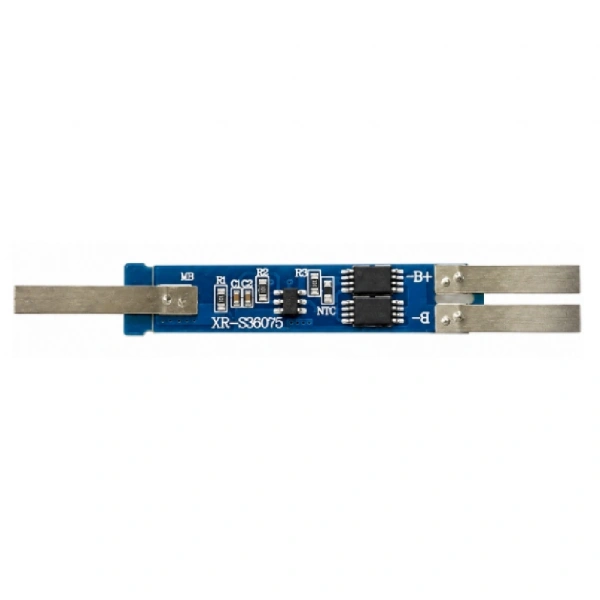

Bu ürün balanssız bir koruma kartıdır ve hücreler arasında gerilim eşitlemesi yapmaz. Görselde kart üzerinde “NTC” baskısı görülmekle birlikte, referans ürün bilgilerinde sıcaklık sensörü işlevi veya ürünle birlikte verilen bir NTC kablosu doğrulanmadığından NTC özelliği ürün kapsamına dahil edilmemiştir. Batarya paketi montajı, lityum pil güvenliği ve bağlantı sıralaması konusunda deneyimli kişiler tarafından yapılmalıdır.

Paket İçeriği

1 Adet XR 2S 5A Balanssız LiFePO4 BMS Batarya Koruma Devresi – Nikelli
