XR 8S 25A Balanslı LiFePO4 BMS Batarya Koruma Devresi – NTC'li

XR 8S 25A balanslı BMS, sekiz adet seri bağlı LiFePO4 hücreden oluşan batarya paketlerinin korunması ve hücre gerilimlerinin dengelenmesi için kullanılan bir batarya koruma devresidir. Yaklaşık 25.6V nominal gerilime sahip 8S LiFePO4 batarya paketleriyle uyumludur.

Devre; aşırı şarj, aşırı deşarj, aşırı akım, kısa devre ve sıcaklığa bağlı risklere karşı batarya paketinin korunmasına yardımcı olur. 25A sürekli deşarj akımı kapasitesiyle uygun kablolama ve soğutma koşullarının sağlandığı enerji depolama, mobil sistem ve DC güç uygulamalarında kullanılabilir.

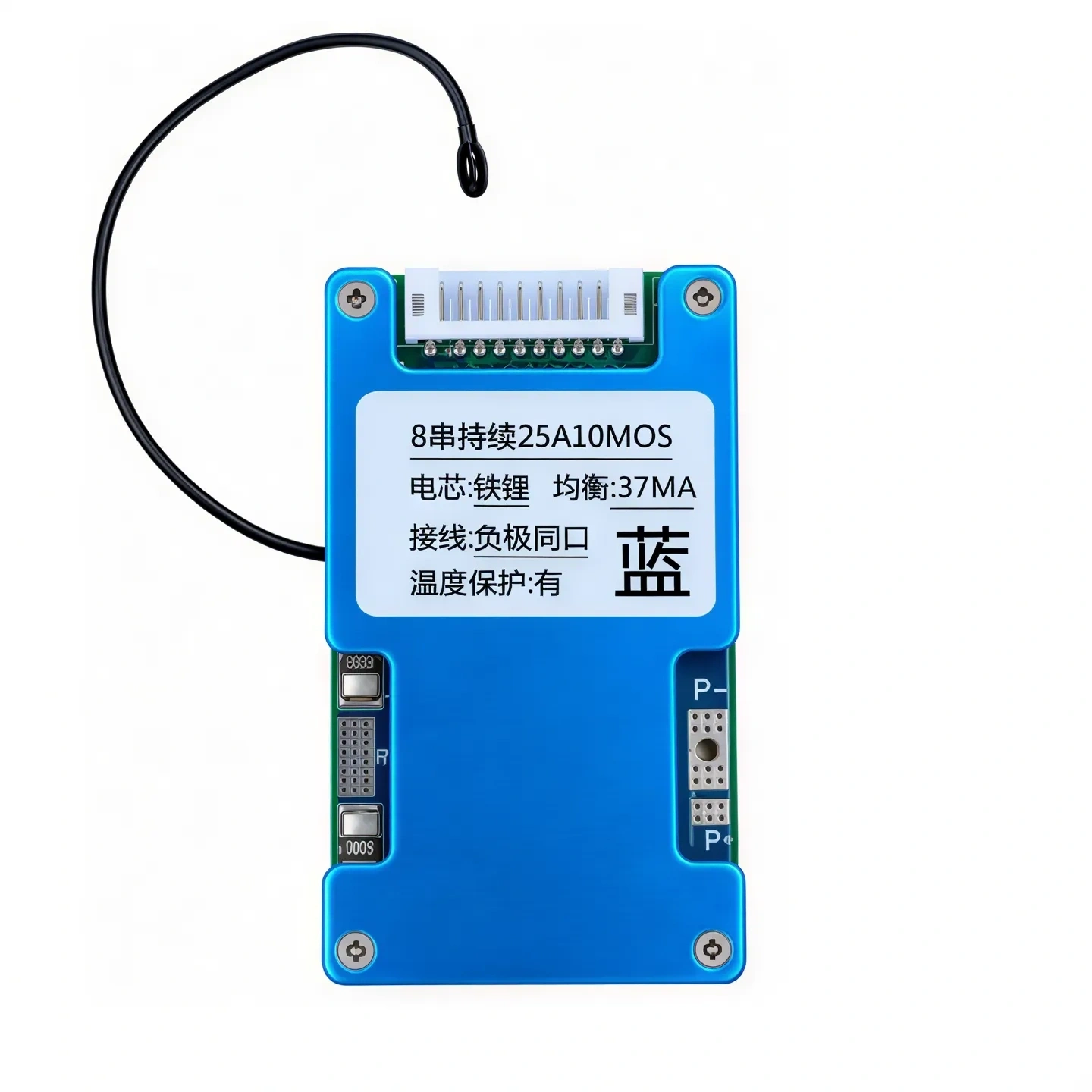

Ürün üzerindeki etikete göre devre 10 MOSFET'li güç yapısına ve 37 mA pasif balans akımına sahiptir. Balans fonksiyonu, şarjın son aşamasında seri bağlı hücreler arasındaki gerilim farklılıklarının azaltılmasına yardımcı olur.

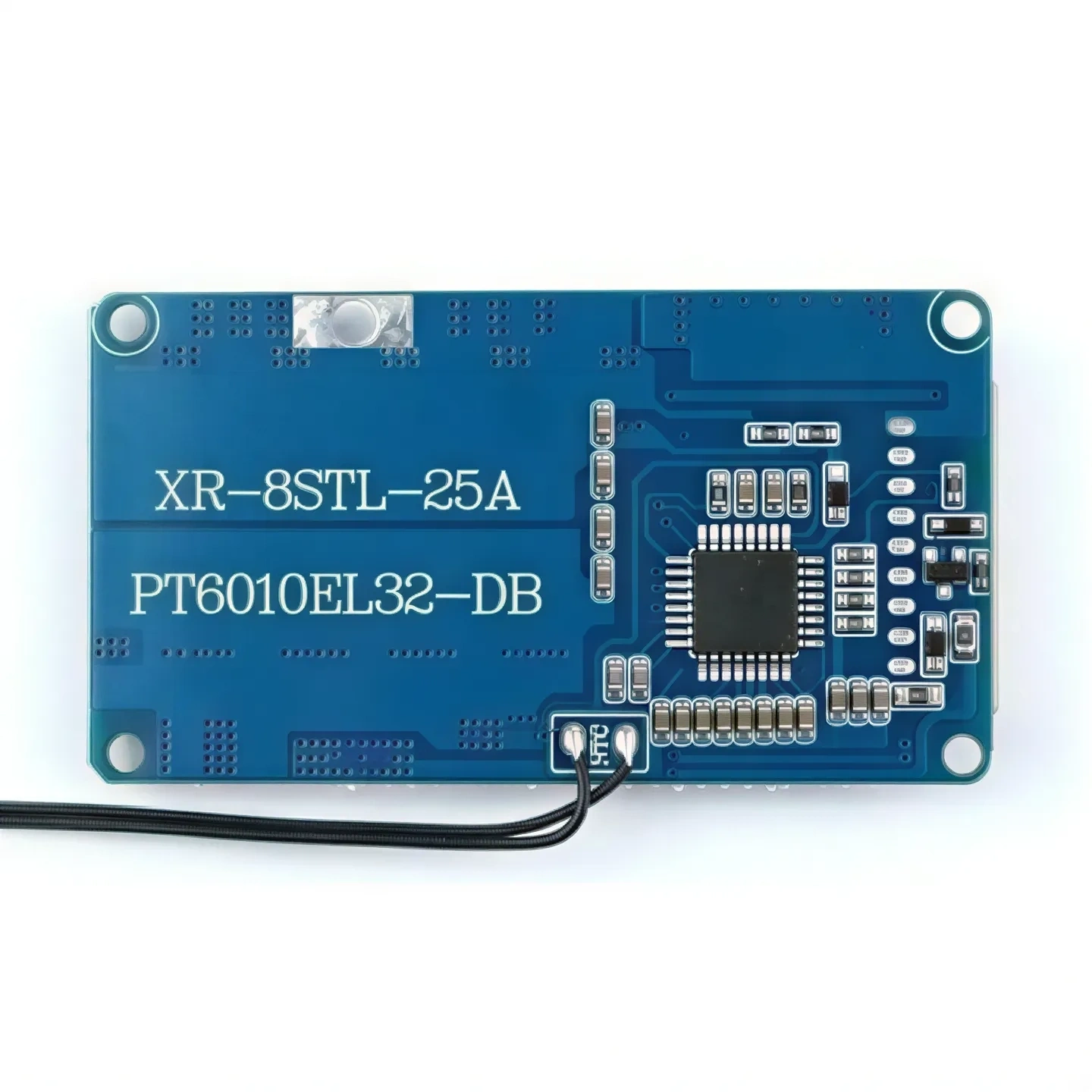

Kablolu NTC sıcaklık sensörü, batarya paketinin sıcaklığının izlenmesini ve uygun olmayan sıcaklık koşullarında koruma uygulanmasını sağlar. Ortak port bağlantı yapısında şarj ve deşarj işlemleri aynı negatif güç terminali üzerinden gerçekleştirilir.

Teknik Özellikler

Koruma ve Balans Fonksiyonları

Pasif Balans Özelliği

Devre üzerindeki pasif balans sistemi, şarj sırasında gerilimi diğer hücrelerden daha hızlı yükselen hücrelerdeki enerji fazlasını kontrollü biçimde azaltmaya yardımcı olur. Böylece sekiz seri hücrenin gerilim seviyelerinin birbirine daha yakın tutulması desteklenir.

37 mA balans akımı, hücreler arasındaki küçük gerilim farklılıklarının zaman içerisinde azaltılmasına yöneliktir. Bu özellik aktif balans değildir ve belirgin biçimde dengesiz veya kapasitesini kaybetmiş hücreleri onarmak amacıyla kullanılmaz.

Kullanım Alanları

Bağlantı Bilgileri

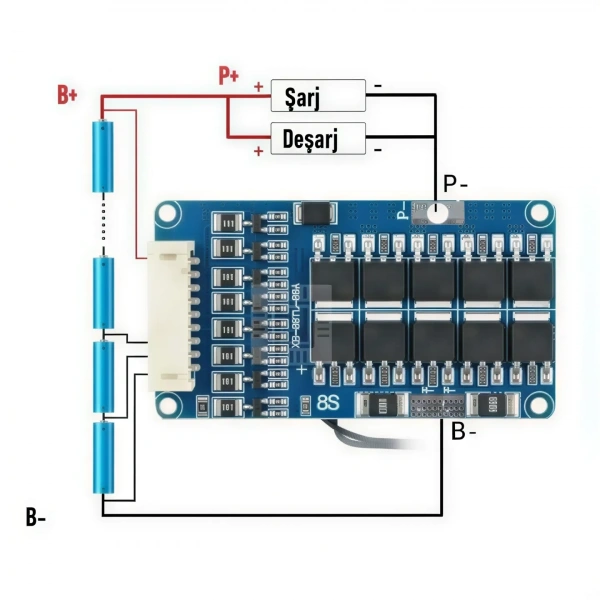

• B-: Batarya paketinin toplam negatif ucuna bağlanır.
• P-: Şarj cihazı ve yükün ortak negatif bağlantısıdır.
• B+ / P+: Batarya, şarj cihazı ve yükün pozitif bağlantıları ortak pozitif hat üzerinden gerçekleştirilir.
• Balans soketi: B- referansından başlayarak sekiz seri hücrenin bağlantı noktalarına sıralı biçimde bağlanır.
• NTC sensörü: Batarya paketinin sıcaklığının izlenmesi için uygun hücre yüzeyine yerleştirilir.

NTC Sensörünün Yerleştirilmesi

Kablonun ucundaki NTC sensörü, batarya paketinde sıcaklığın doğru şekilde izlenebileceği hücre yüzeyine yerleştirilmelidir. Sensörün hücre gövdesine temas etmesi, ancak nikel şerit, güç terminali veya başka bir iletken yüzeyle elektriksel temas kurmaması gerekir.

NTC sensörü, elektriksel yalıtım sağlayan ve sıcaklık iletimini engellemeyen uygun bir bantla hücre üzerine sabitlenebilir. Sensör kablosu kesilmemeli, kısa devre edilmemeli veya devreden çıkarılmamalıdır.

Montaj ve Güvenlik Önerileri

• Devre yalnızca sekiz adet seri bağlı LiFePO4 hücreden oluşan batarya paketlerinde kullanılmalıdır.
• 3.6V veya 3.7V nominal gerilimli Li-ion hücre paketlerinde kullanılmamalıdır.
• Balans kabloları B- referansından başlayarak hücre sırasına uygun biçimde bağlanmalıdır.
• Balans soketi takılmadan önce her kablo arasındaki gerilim multimetreyle kontrol edilmelidir.
• Güç bağlantılarında 25A sürekli akıma uygun kablo kesiti, bağlantı elemanı ve sigorta kullanılmalıdır.
• Devre kapalı ve havasız bir alana sıkıştırılmamalı; oluşan ısının uzaklaştırılabileceği montaj koşulları sağlanmalıdır.
• Koruyucu kaplama neme karşı ek dayanım sağlayabilir ancak ürünü su geçirmez hale getirmez.
• PCB ve bağlantı noktalarının metal yüzeylerle temas etmesi önlenmelidir.
• Hücrelerin marka, model, kapasite, iç direnç ve kullanım geçmişi mümkün olduğunca birbirine yakın olmalıdır.
• Batarya paketi montajı, lityum pil güvenliği konusunda deneyimli kişiler tarafından yapılmalıdır.

25A değeri, uygun kablo kesiti, bağlantı kalitesi, ortam sıcaklığı ve soğutma koşulları altında belirtilen sürekli deşarj akımıdır. BMS yalnızca koruma ve balans işlevi görür; uygun LiFePO4 şarj cihazının, sigortanın ve doğru tasarlanmış batarya paketinin yerini almaz.

Paket İçeriği

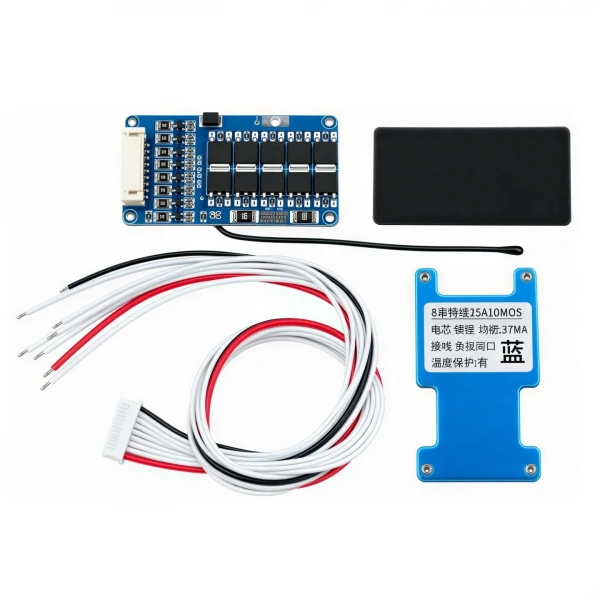

1 Adet XR 8S 25A Balanslı LiFePO4 BMS Batarya Koruma Devresi – NTC'li
1 Adet 8S Balans Bağlantı Kablosu
