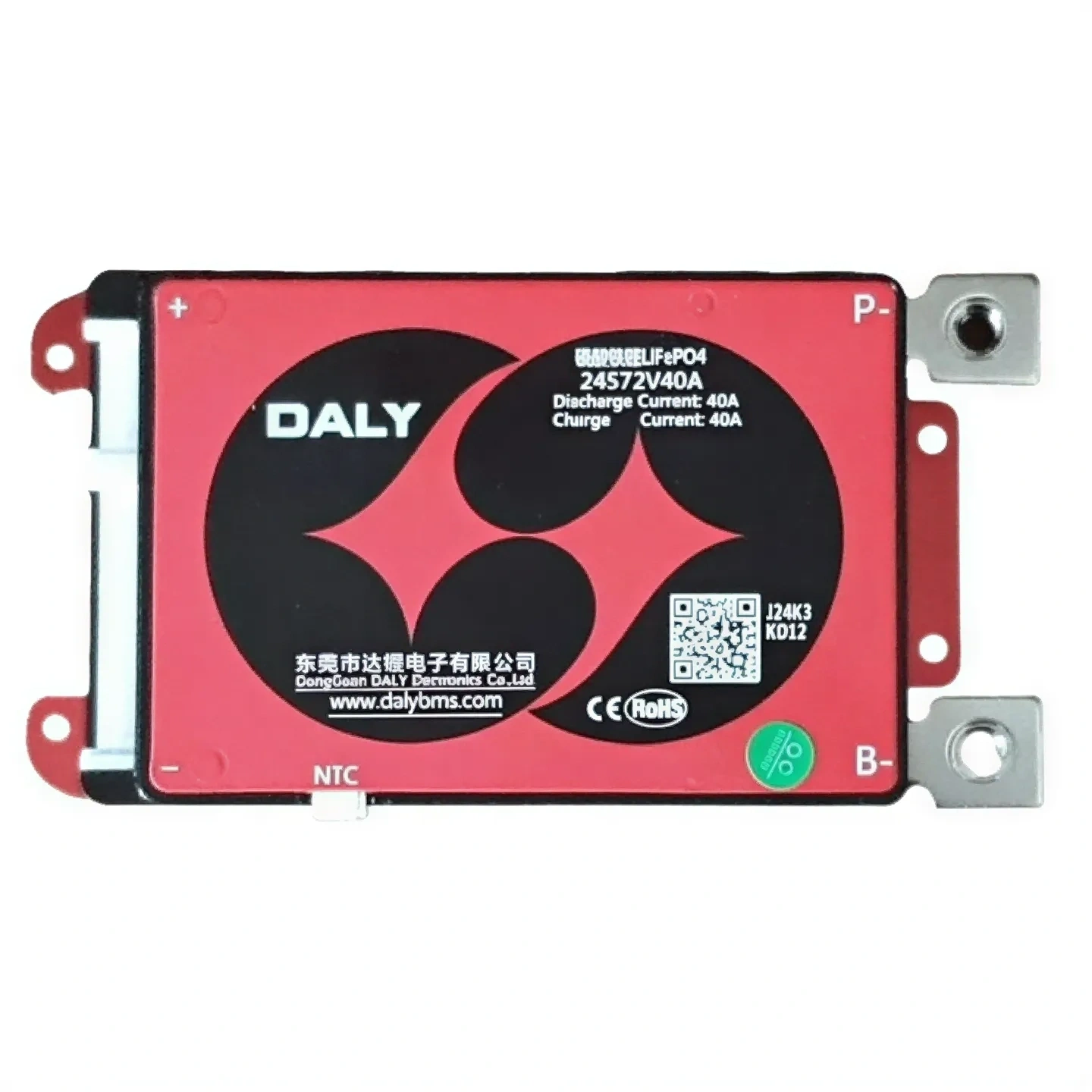

DALY 24S 40A Balanslı LiFePO4 BMS Batarya Koruma Devresi – NTC'li

DALY 24S 40A balanslı LiFePO4 BMS batarya koruma devresi, 24 adet 3.2V nominal LiFePO4 hücrenin seri bağlandığı batarya paketlerini yönetmek ve korumak için tasarlanmış donanımsal bir batarya yönetim sistemidir. Ürün etiketi üzerinde belirtilen 40A şarj ve 40A deşarj akımı kapasitesiyle 72V sınıfındaki LiFePO4 batarya sistemlerinde kullanılabilir.

Common Port bağlantı yapısına sahip olan BMS'de şarj cihazı ve yük, ortak P− çıkışını kullanır. NTC sıcaklık sensörü ve pasif balans özelliği; hücre gerilimlerinin, akımın ve sıcaklığın kontrol edilmesine yardımcı olur. Aşırı şarj, aşırı deşarj, aşırı akım, kısa devre ve sıcaklık korumalarını tek bir donanımsal yapı içerisinde sunar.

DALY 24S 40A LiFePO4 BMS Teknik Özellikleri

Koruma Eşikleri

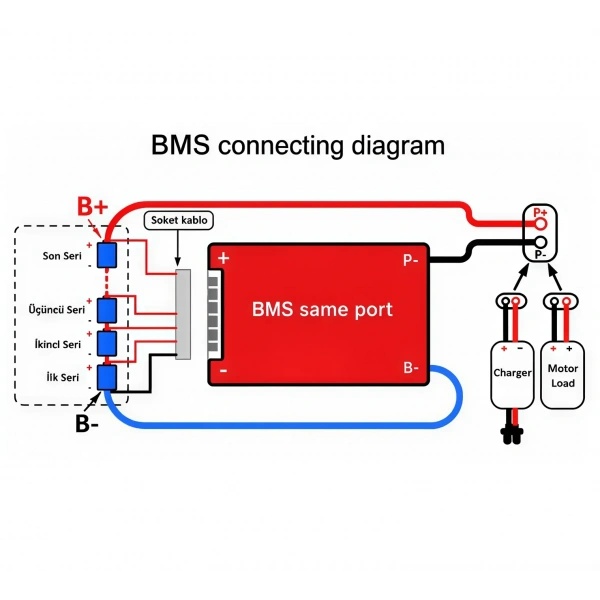

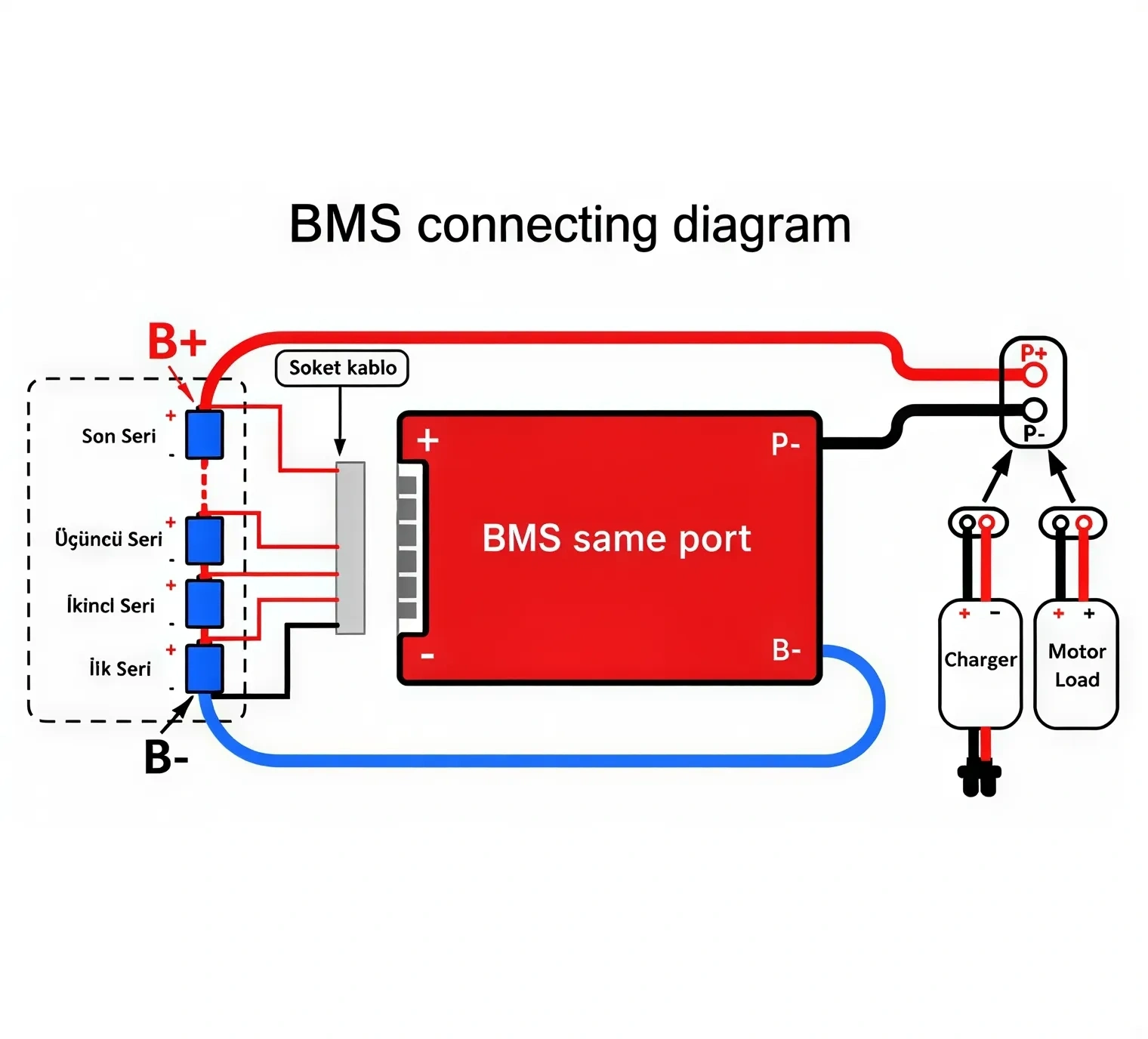

Common Port Bağlantı Yapısı

• B− terminali batarya paketinin toplam negatif kutbuna bağlanır.
• P− terminali şarj cihazı ve yükün ortak negatif bağlantısı olarak kullanılır.
• Şarj ve deşarjın pozitif bağlantıları batarya paketinin toplam pozitif kutbuna doğrudan bağlanır.

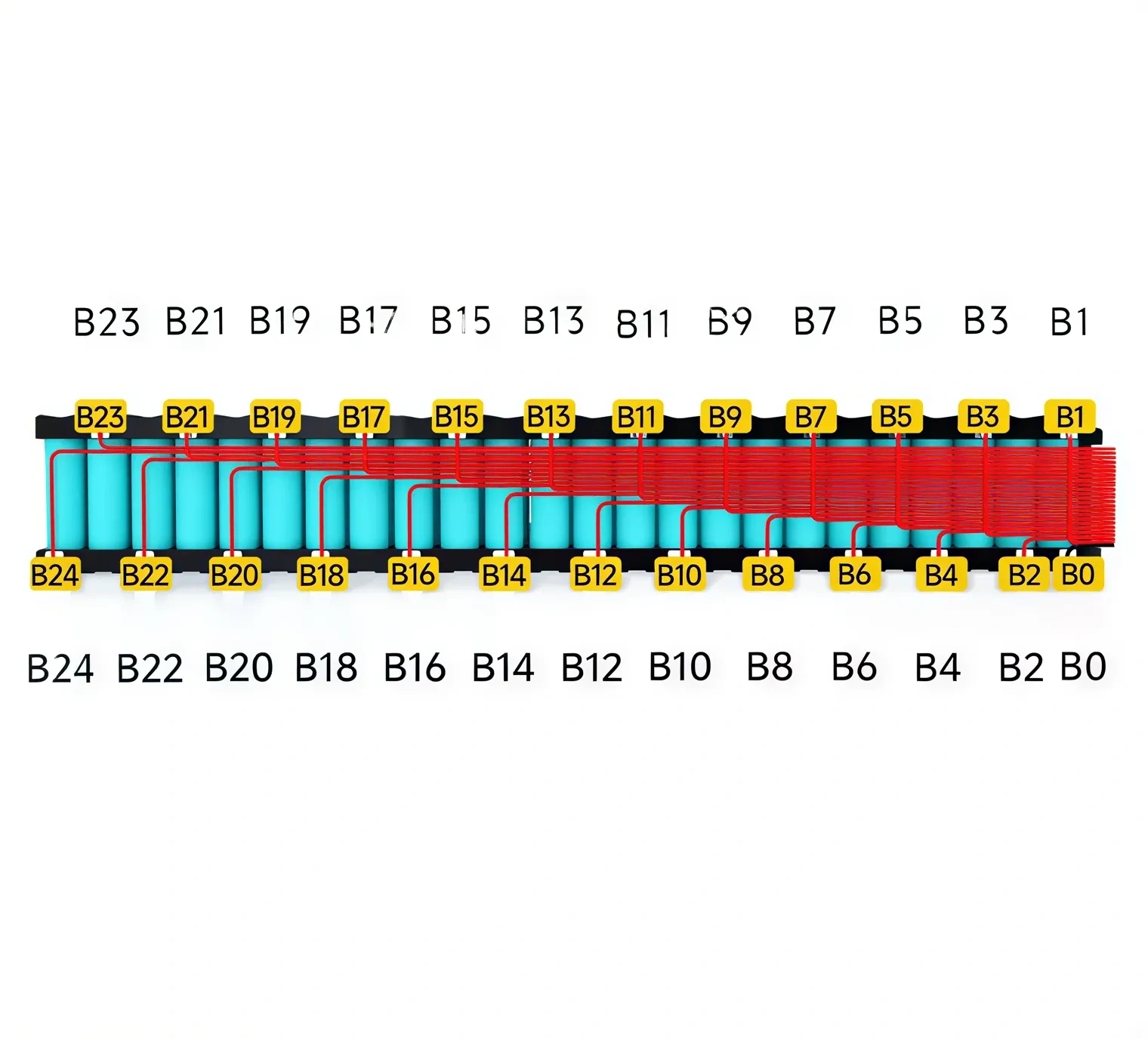

• 24S hücre ölçüm kabloları B0'dan B24'e kadar doğru sırayla bağlanmalıdır.
• NTC sıcaklık sensörü ürün üzerindeki NTC bağlantı noktasına takılmalıdır.

Koruma ve Kontrol Fonksiyonları

Kullanım Alanları

Ürün Avantajları

• 24S LiFePO4 batarya paketleri için sabit yapılandırmaya sahiptir.
• Ürün etiketine göre 40A şarj ve 40A sürekli deşarj akımını destekler.
• Common Port yapısı sayesinde şarj ve deşarj işlemleri ortak P− bağlantısı üzerinden gerçekleştirilir.
• 70mA pasif balans özelliği, seri hücreler arasındaki gerilim farklılıklarının azaltılmasına yardımcı olur.
• NTC bağlantısı sayesinde batarya sıcaklığının koruma devresi tarafından izlenmesini sağlar.
• Vidalı güç terminalleri, uygun kablo pabuçlarıyla sağlam bağlantı kurulmasını kolaylaştırır.
• Kompakt gövdesi batarya paketi içerisine montaj kolaylığı sunar.
• Hardware yapısı nedeniyle Bluetooth veya mobil uygulama kurulumu gerektirmez.

Uyumluluk ve Güvenlik Bilgileri

• Yalnızca 24 seri LiFePO4 hücreden oluşturulan batarya paketlerinde kullanılmalıdır.
• Li-ion, Li-Po, LTO, Ni-MH, Ni-Cd veya kurşun asit akülerle uyumlu değildir.
• Farklı seri hücre sayısına sahip batarya paketlerinde kullanılmamalıdır.
• Batarya paketinde aynı marka, model, kapasite ve kullanım geçmişine sahip hücreler tercih edilmelidir.
• Hücre ölçüm kabloları B0'dan B24'e kadar doğru sırayla bağlanmalıdır.
• BMS takılmadan önce ölçüm soketindeki ardışık hücre gerilimleri multimetreyle kontrol edilmelidir.
• Güç terminallerinde uygun kesitte kablo, kablo pabucu ve bağlantı somunu kullanılmalıdır.
• Bağlantı somunları gevşek bırakılmamalı ve terminallere mekanik yük bindirilmemelidir.
• Kablo kesiti, sigorta ve konnektörler 40A sürekli akıma ve sistemin olası tepe akımına uygun seçilmelidir.
• BMS'nin 40A değeri, kullanılan hücrelerin aynı akımı güvenle sağlayabileceği anlamına gelmez.
• Montaj ve ilk çalıştırma işlemleri yüksek DC gerilimli batarya sistemlerinde deneyimli kişiler tarafından yapılmalıdır.

Bu ürün sabit 24S LiFePO4 yapılandırmasına sahip bir Hardware BMS'dir. Bluetooth, mobil uygulama, uzaktan izleme veya kullanıcı tarafından değiştirilebilen koruma parametreleri sunmaz.

Ürün etiketi üzerinde şarj ve deşarj akımı 40A olarak belirtilmektedir. Kullanılacak hücreler, şarj cihazı, sigorta, kablolar ve bağlantı elemanları bu akım değerine uygun seçilmelidir.

Paket İçeriği

1 Adet DALY 24S 40A Balanslı LiFePO4 BMS Batarya Koruma Devresi, 2 Parça Balans Kablosu ve 2 Adet Bağlantı Somunu
