DALY 20S 40A Balanslı LiFePO4 BMS Batarya Koruma Devresi – NTC'li

DALY 20S 40A balanslı LiFePO4 BMS, seri bağlı 20 adet LiFePO4 hücreden oluşan batarya paketlerinin şarj, deşarj ve hücre gerilimlerini izleyerek paketin güvenli biçimde çalışmasına yardımcı olan donanımsal bir batarya koruma devresidir. 64V nominal gerilime sahip ve yaygın olarak 60V sınıfı şeklinde adlandırılan 20S LiFePO4 sistemler için tasarlanmıştır.

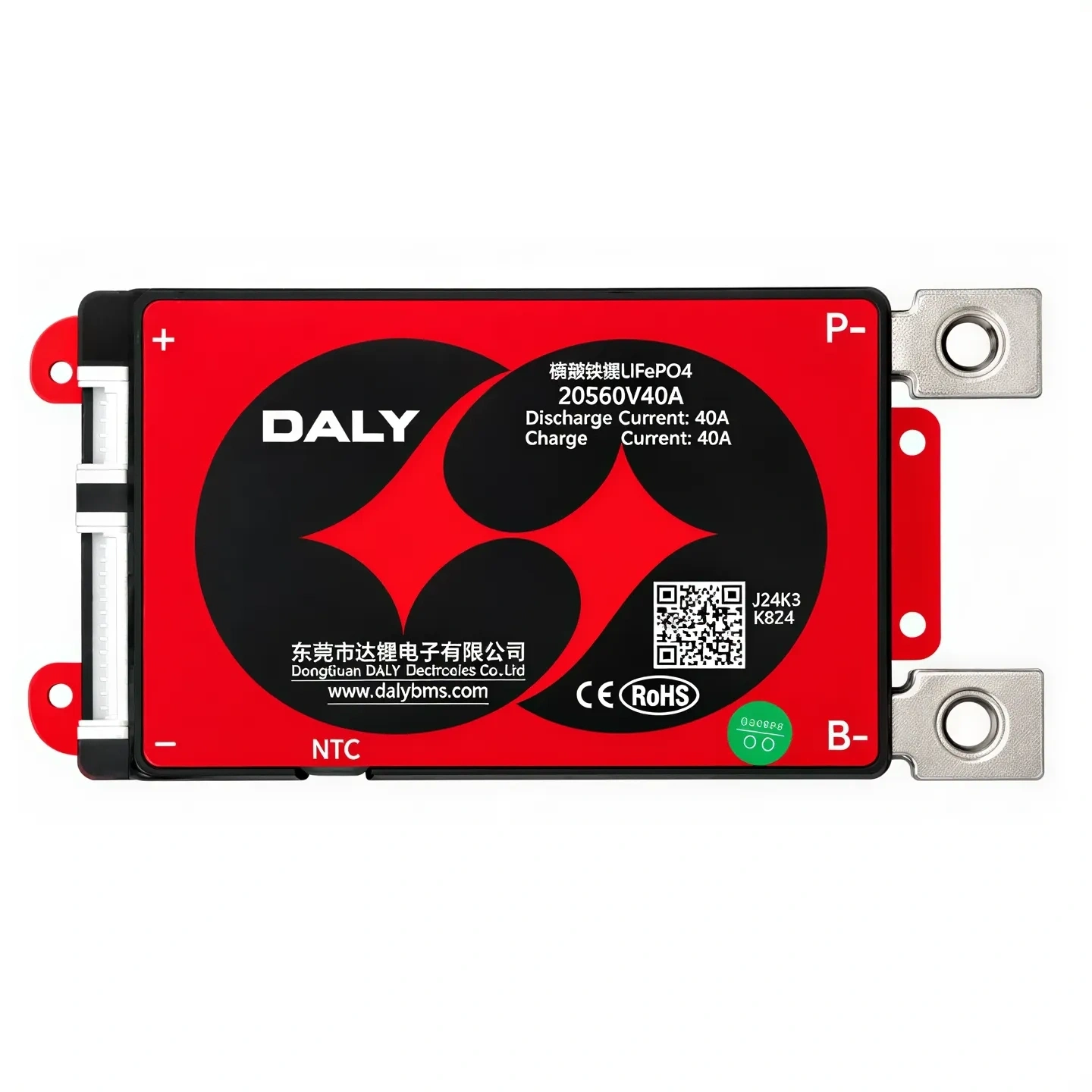

Ürün görselindeki özgün DALY etiketi üzerinde hem sürekli deşarj hem de şarj akımı 40A olarak belirtilmektedir. P− ve B− güç bağlantılarına sahip ortak portlu yapıda şarj ve yük aynı negatif çıkış üzerinden bağlanır. Pasif balans özelliği hücreler arasındaki gerilim farklarının azaltılmasına, NTC sıcaklık sensörü ise batarya sıcaklığının koruma devresi tarafından takip edilmesine yardımcı olur.

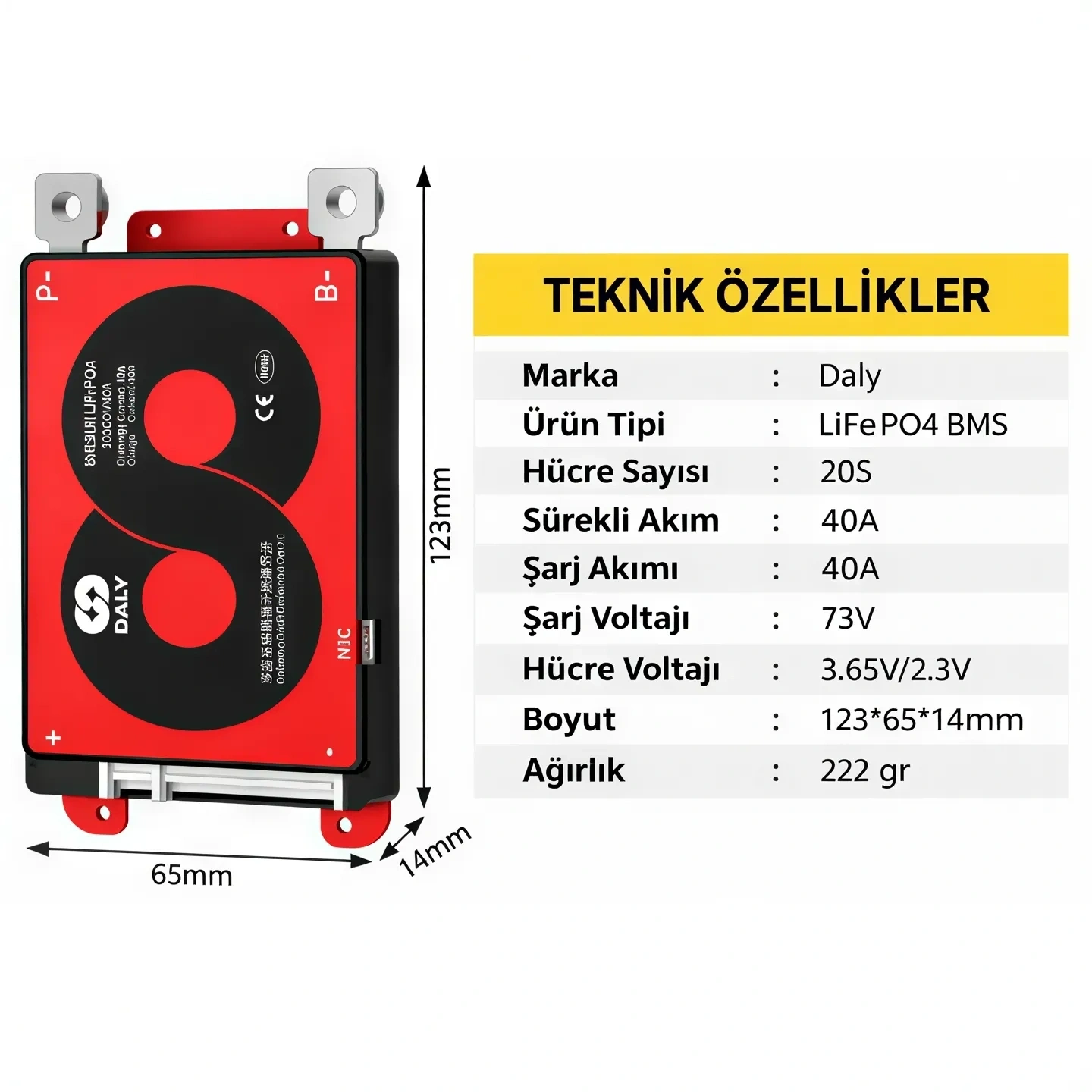

DALY 20S 40A LiFePO4 BMS Teknik Özellikleri

Koruma Fonksiyonları

Kullanım Alanları

Ürün Avantajları

• 20S LiFePO4 batarya paketleri için özel olarak yapılandırılmıştır.
• 40A sürekli şarj ve 40A sürekli deşarj akımı desteği sunar.
• Pasif balans özelliği, seri hücreler arasındaki gerilim farklarının azaltılmasına yardımcı olur.
• NTC sensörü aracılığıyla sıcaklığa bağlı koruma sağlar.
• Ortak port yapısı, şarj cihazı ve yük bağlantısının aynı P− terminali üzerinden kurulmasını sağlar.
• Donanımsal yapısı sayesinde mobil uygulama veya yazılım ayarı gerektirmeden çalışır.

Bağlantı ve Kullanım Bilgileri

• B− terminali batarya paketinin toplam negatif ucuna bağlanmalıdır.
• P− terminali hem yükün hem de şarj cihazının negatif bağlantısı için kullanılmalıdır.
• Batarya paketinin ve şarj cihazının pozitif bağlantıları doğrudan paket pozitif ucunda birleştirilmelidir.
• Balans kabloları hücre sıralamasına uygun olarak düşük gerilimden yüksek gerilime doğru bağlanmalıdır.
• NTC sensörü, batarya sıcaklığını doğru algılayabileceği bir hücre yüzeyine sabitlenmelidir.
• Devre yalnızca 20S LiFePO4 hücre dizilimiyle ve LiFePO4 kimyasına uygun bir şarj cihazıyla kullanılmalıdır.

Ürün etiketinde “20S 60V 40A”, “Discharge Current 40A” ve “Charge Current 40A” bilgileri yer almaktadır. Bu nedenle şarj akımı 40A olarak esas alınmıştır. 20S LiFePO4 paketin gerçek nominal gerilimi 64V, 3.65V hücre şarj gerilimiyle hesaplanan tam dolu gerilimi ise 73V'tur. “60V” ifadesi sistemin ticari gerilim sınıfını belirtir.

Bu model yalnızca LiFePO4 hücre kimyası içindir. Li-ion/NMC, LiPo, LTO veya farklı seri hücre sayısına sahip batarya paketlerinde kullanılmamalıdır. Montaj işlemi, yüksek akımlı batarya sistemleri konusunda deneyimli kişiler tarafından uygun yalıtım ve güvenlik ekipmanlarıyla yapılmalıdır.

Paket İçeriği

1 Adet DALY 20S 40A Balanslı LiFePO4 BMS Batarya Koruma Devresi – NTC'li ve Hücre Balans Bağlantı Kablosu
