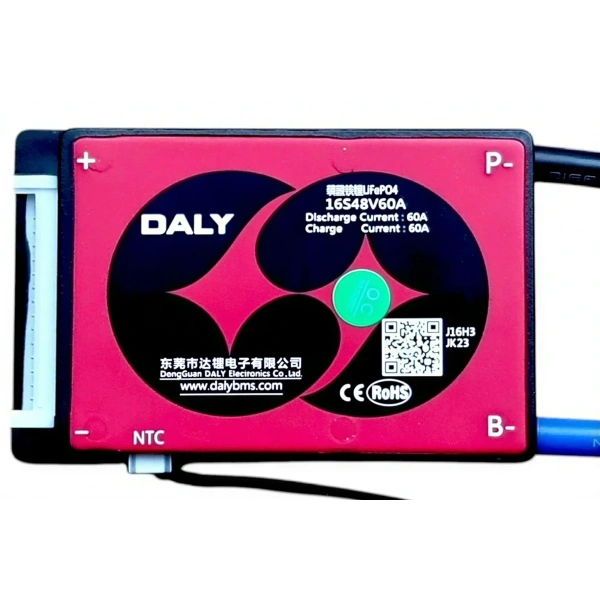

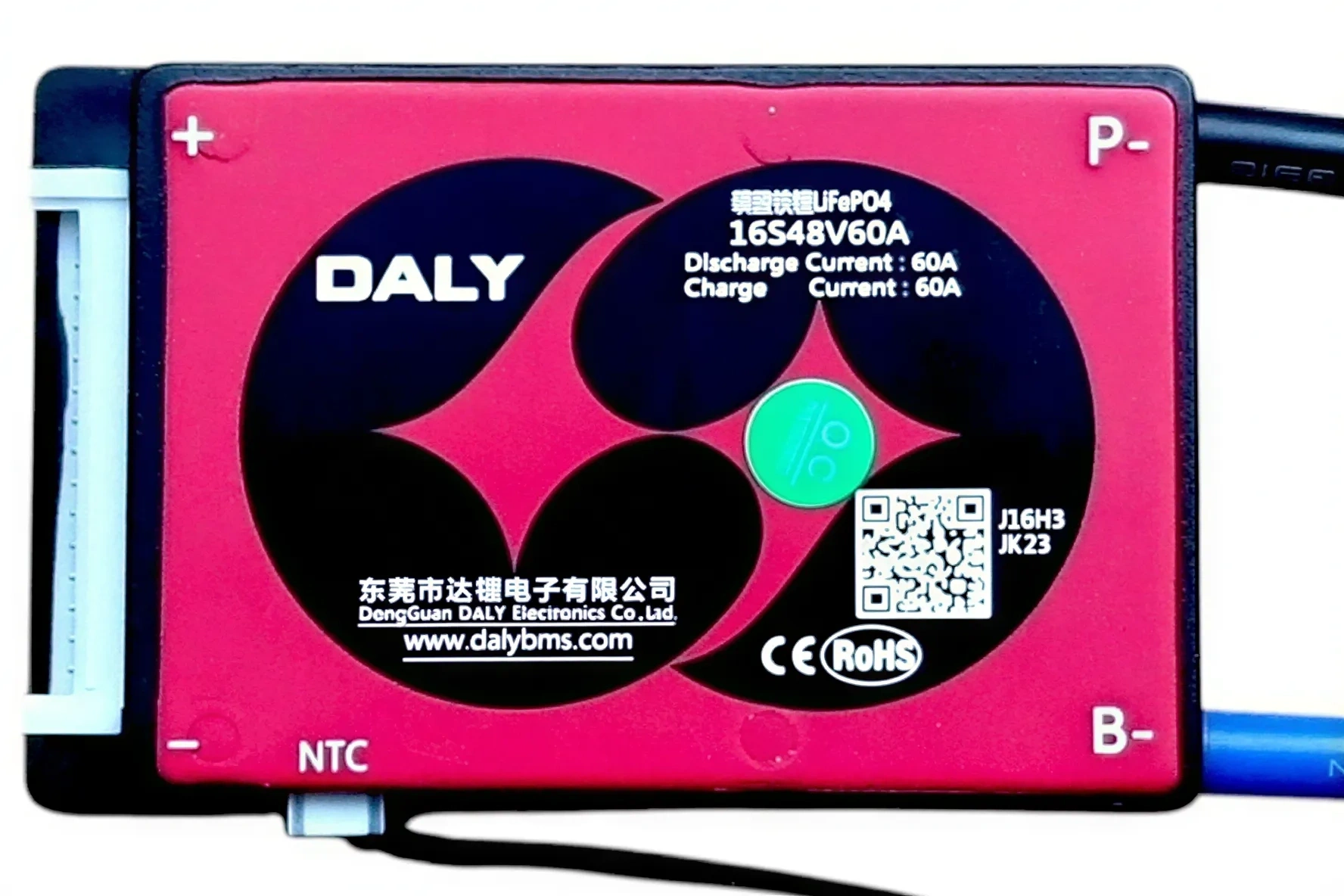

DALY 16S 60A Balanslı LiFePO4 BMS Batarya Koruma Devresi – NTC'li

DALY 16S 60A balanslı LiFePO4 BMS, seri bağlı 16 adet LiFePO4 hücreden oluşan batarya paketlerinin şarj ve deşarj sırasında korunmasına yardımcı olan donanımsal bir batarya koruma devresidir. 51.2V nominal gerilime sahip ve piyasada 48V sınıfı olarak adlandırılan LiFePO4 batarya sistemleri için tasarlanmıştır.

Ürün, 60A sürekli deşarj ve 60A şarj akımını destekler. Pasif balans özelliği seri bağlı hücreler arasındaki gerilim farklarının azaltılmasına yardımcı olur. NTC sıcaklık sensörü batarya sıcaklığının izlenmesini desteklerken ortak port yapısı, şarj cihazı ile yükün aynı P− negatif bağlantısını kullanmasını sağlar.

DALY 16S 60A LiFePO4 BMS Teknik Özellikleri

Koruma Fonksiyonları

Kullanım Alanları

Ürün Avantajları

• 16S LiFePO4 batarya paketleri için özel olarak yapılandırılmıştır.
• 60A sürekli deşarj ve 60A şarj akımını destekler.
• Pasif balans özelliği, seri hücrelerin gerilim seviyelerinin dengelenmesine yardımcı olur.
• NTC sensörü aracılığıyla batarya sıcaklığının takip edilmesini destekler.
• Ortak port yapısı sayesinde şarj cihazı ve yük aynı negatif çıkış üzerinden bağlanabilir.
• 75 × 48 × 14 mm boyutlarındaki kompakt gövdesi batarya kutusuna yerleştirmeyi kolaylaştırır.
• Donanımsal yapısı sayesinde mobil uygulama veya yazılım ayarı gerektirmeden çalışır.

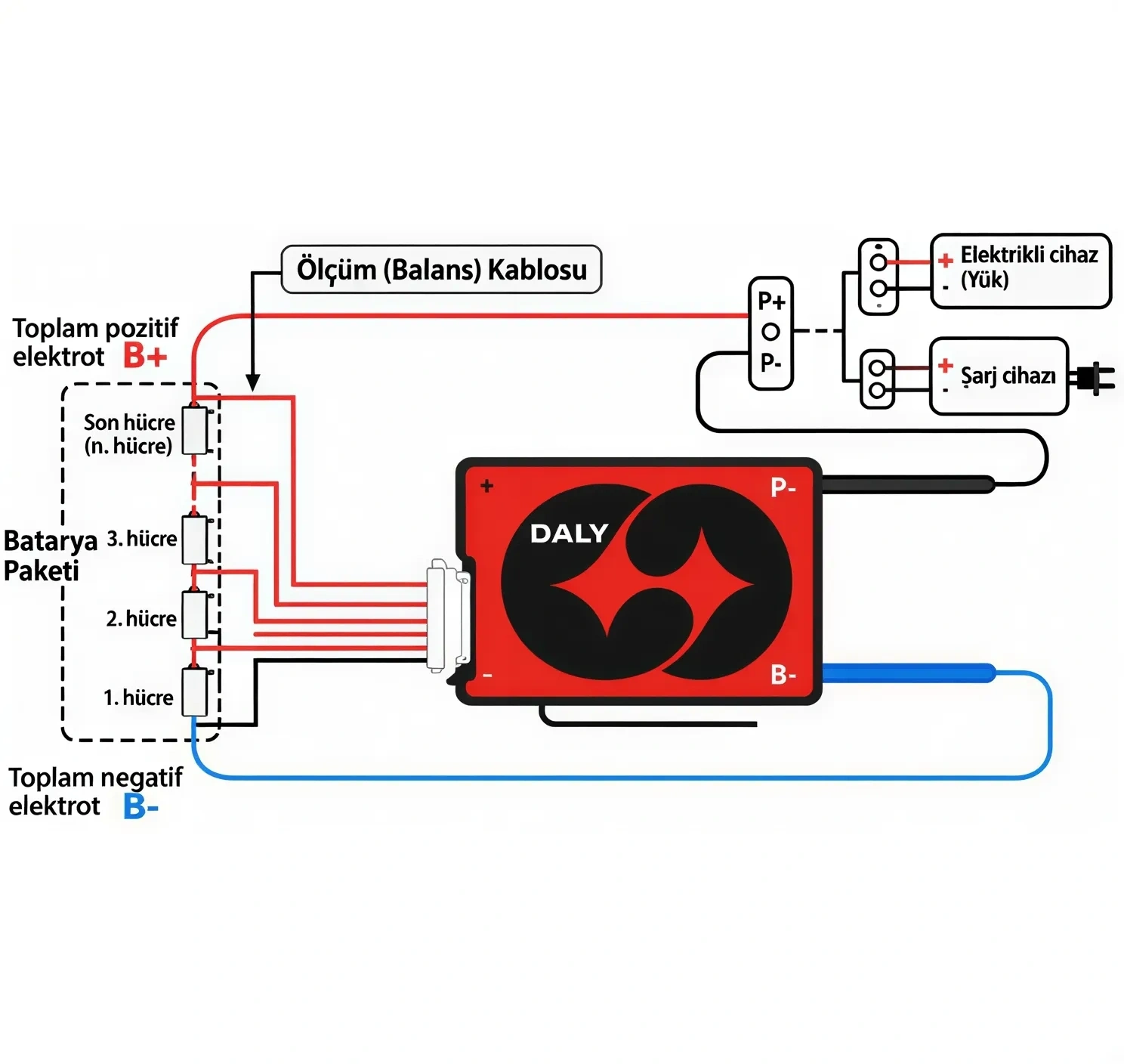

Bağlantı ve Kullanım Bilgileri

• B− bağlantısı batarya paketinin toplam negatif ucuna bağlanmalıdır.
• P− bağlantısı hem yükün hem de şarj cihazının negatif ucu için kullanılmalıdır.
• Şarj cihazının ve yükün pozitif uçları batarya paketinin toplam pozitif ucuna bağlanmalıdır.
• Balans kabloları B0'dan B16'ya kadar doğru hücre sırasına göre bağlanmalıdır.
• Balans soketi BMS'ye takılmadan önce ardışık kablolar arasındaki hücre gerilimleri multimetreyle kontrol edilmelidir.
• NTC sensörü, batarya sıcaklığını doğru algılayabileceği bir hücre yüzeyine sabitlenmelidir.
• Yalnızca 16S LiFePO4 batarya paketlerine uygun, 58.4V çıkış gerilimine sahip bir şarj cihazı kullanılmalıdır.

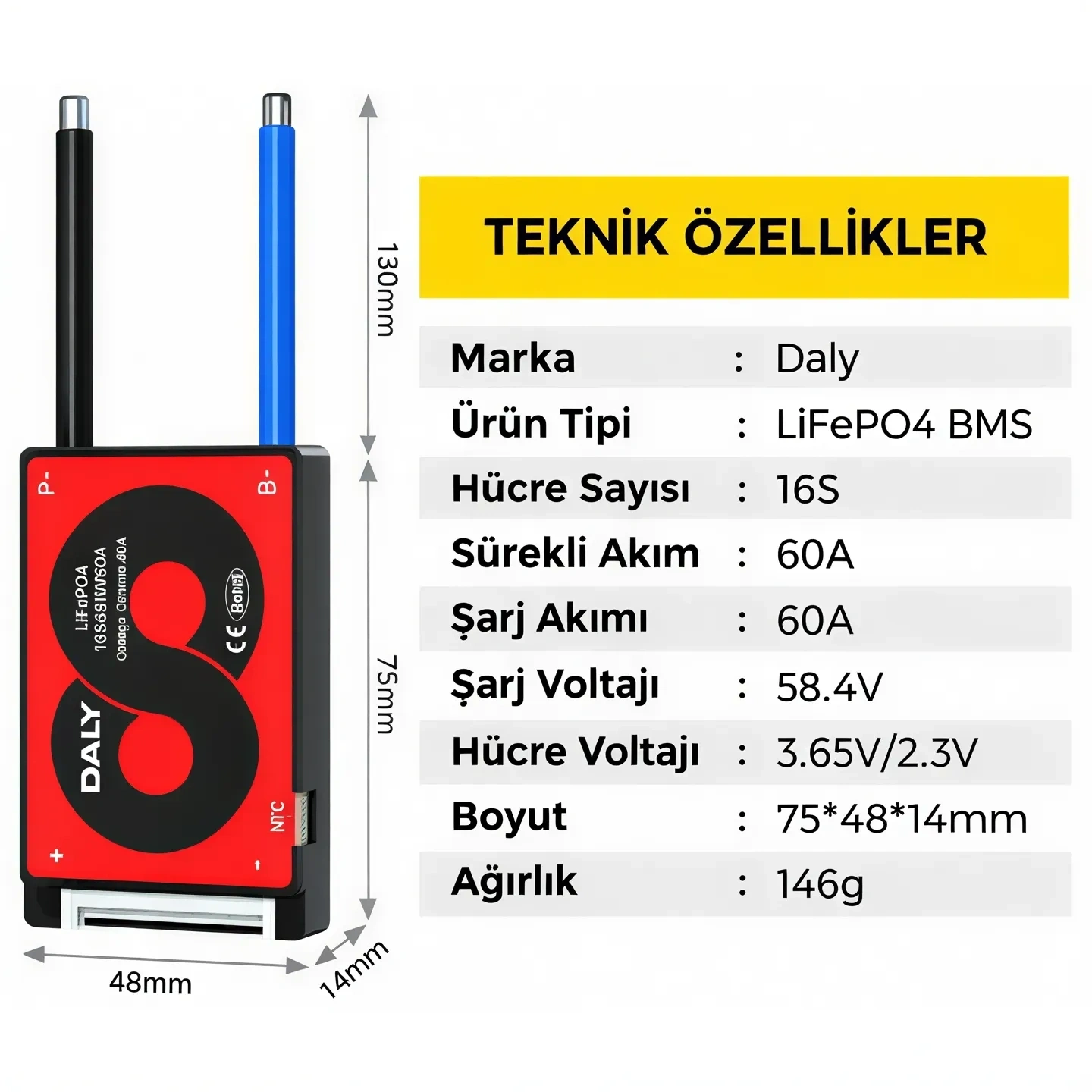

Teknik görselde “Hücre Voltajı: 3.65V/2.3V” olarak verilen değerler, LiFePO4 hücrelerin nominal gerilimini değil üst ve alt gerilim seviyelerini ifade eder. Hücrelerin nominal gerilimi 3.2V, 16S batarya paketinin nominal gerilimi ise 51.2V'tur.

Bu model yalnızca LiFePO4 hücre kimyası için hazırlanmıştır. Li-ion/NMC, Li-Po, LTO veya farklı seri hücre sayısına sahip batarya paketlerinde kullanılmamalıdır. Montaj işlemi, yüksek akımlı lityum batarya sistemleri konusunda deneyimli kişiler tarafından gerçekleştirilmelidir.

Paket İçeriği

1 Adet DALY 16S 60A Balanslı LiFePO4 BMS Batarya Koruma Devresi – NTC'li ve Hücre Balans Bağlantı Kablosu
