XR 4S 25A Balanslı LiFePO4 BMS Batarya Koruma Devresi – NTC'li

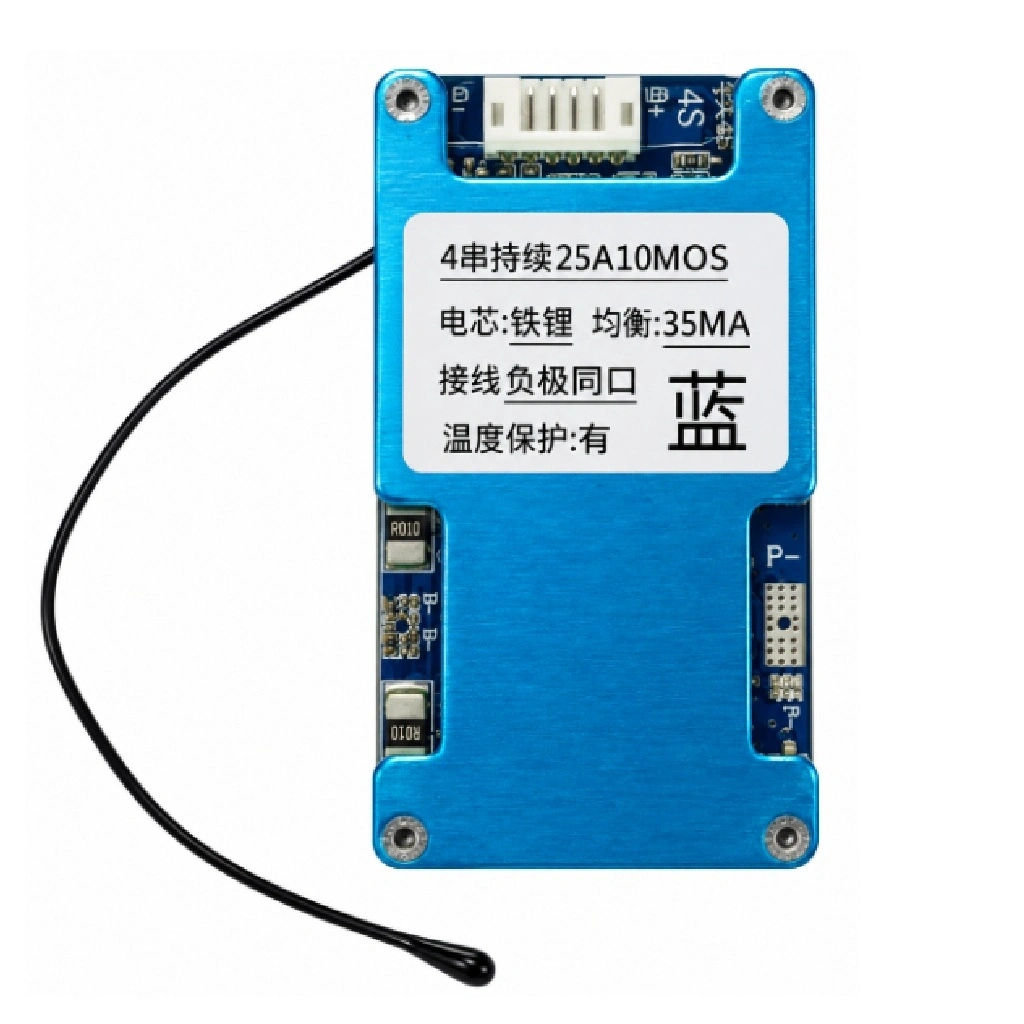

XR 4S 25A BMS, seri bağlı dört LiFePO4 hücreden oluşan 12.8V nominal gerilimli batarya paketlerinde koruma ve hücre dengeleme amacıyla kullanılan bir batarya yönetim devresidir. Kart üzerindeki ürün etiketine göre 25A sürekli deşarj akımı ve 10 MOSFET'li güç yapısına sahiptir.

Balans özelliği, şarj sırasında hücreler arasında meydana gelebilecek gerilim farklılıklarının azaltılmasına yardımcı olur. Ürün etiketinde balans akımı 35 mA olarak belirtilmiştir. Dahili NTC sıcaklık sensörü, batarya paketinin sıcaklığını izleyerek aşırı sıcaklık koşullarında koruma sistemine destek sağlar.

Ürün ortak port bağlantı yapısına sahiptir. Şarj ve deşarj işlemlerinin negatif bağlantıları aynı P− terminali üzerinden gerçekleştirilir. Pozitif şarj ve yük bağlantıları ise batarya paketinin B+ hattına bağlanır.

Teknik Özellikler

Koruma Özellikleri

Bağlantı Bilgileri

• B−: Batarya paketinin toplam negatif ucuna bağlanır.
• B1, B2 ve B3: Seri bağlı hücre gruplarının ara bağlantı noktalarına sırasıyla bağlanır.
• B+: Batarya paketinin toplam pozitif ucudur. Yükün ve şarj cihazının pozitif bağlantısı bu hatta yapılır.
• P−: Ortak negatif güç terminalidir. Yükün ve şarj cihazının negatif bağlantısı bu terminale yapılır.
• NTC sensörü: Batarya paketinin sıcaklığını doğru algılayabileceği bir hücre yüzeyine sabitlenmelidir.

Balans bağlantıları B− noktasından başlanarak hücre sırasına uygun biçimde yapılmalıdır. Yanlış bağlantı sırası BMS kartına veya batarya hücrelerine zarar verebilir. Enerji verilmeden önce her ölçüm hattının gerilimi multimetreyle kontrol edilmelidir.

Kullanım Alanları

Ürün Avantajları

• 4S LiFePO4 batarya paketlerinde koruma ve balans işlevlerini tek kartta birleştirir.
• 25A sürekli deşarj akımıyla uyumlu orta ve yüksek güçlü uygulamalarda kullanılabilir.
• 35 mA pasif balans özelliği, hücre gerilimleri arasındaki farklılıkların azaltılmasına yardımcı olur.
• NTC sensörü üzerinden batarya paketinin sıcaklığını takip eder.
• Ortak port yapısı, şarj ve yükün aynı negatif güç terminali üzerinden bağlanmasını sağlar.
• Metal koruyucu gövdesi, kartın mekanik olarak korunmasına ve oluşan ısının dağıtılmasına yardımcı olur.

Montaj ve Güvenlik Uyarıları

• Ürün yalnızca 4S LiFePO4 hücrelerden oluşturulan batarya paketlerinde kullanılmalıdır.
• Standart Li-ion, Li-Po veya farklı kimyasal yapıya sahip hücrelerle kullanılmamalıdır.
• 25A değeri BMS kartının sürekli deşarj akımıdır. Hücrelerin, nikel şeritlerin, kabloların ve bağlantı elemanlarının da kullanılacak akımı güvenli şekilde taşıyabilmesi gerekir.
• Batarya paketi oluşturulurken aynı marka, model, kapasite ve kullanım geçmişine sahip, gerilimleri dengelenmiş hücreler kullanılmalıdır.
• NTC sensörü boşta bırakılmamalı; hücre sıcaklığını doğru algılayabileceği bir noktaya sabitlenmelidir.
• Kartın kısa devre oluşturabilecek iletken ve metal yüzeylerle doğrudan temas etmesi engellenmelidir.
• İlk kullanımdan önce hücre gerilimleri, toplam paket gerilimi ve balans kablosu sıralaması kontrol edilmelidir.
• Batarya paketi montajı, lityum pil güvenliği ve BMS bağlantıları konusunda deneyimli kişiler tarafından yapılmalıdır.

Bu BMS'nin 25A akım değeri, bağlı cihazın her koşulda 25A ile çalıştırılabileceği anlamına gelmez. Güvenli sistem akımı; hücrelerin deşarj kapasitesine, bağlantı elemanlarına, kablo kesitine, soğutma koşullarına ve ortam sıcaklığına göre belirlenmelidir.

Paket İçeriği

1 Adet XR 4S 25A Balanslı LiFePO4 BMS Batarya Koruma Devresi – NTC'li
