JK B2A8S20P 4S-8S 200A 2A Aktif Balanslı Smart BMS Batarya Koruma Devresi

JK B2A8S20P 4S-8S 200A 2A aktif balanslı Smart BMS, seri bağlı Li-ion, Li-Po veya LiFePO4 hücrelerden oluşturulan yüksek akımlı batarya paketlerinin izlenmesi, dengelenmesi ve korunması için geliştirilmiş akıllı bir batarya yönetim sistemidir. 4S ile 8S arasındaki batarya yapılandırmalarını destekler ve 200A sınıfı sürekli deşarj akımı sunar.

Ayarlanabilir 2A aktif balans sistemi, yüksek gerilimli hücredeki enerjiyi daha düşük gerilimli hücrelere aktararak hücreler arasındaki gerilim farklarının azaltılmasına yardımcı olur. Dahili Bluetooth bağlantısı sayesinde uyumlu JK BMS mobil uygulaması üzerinden hücre gerilimleri, paket gerilimi, akım, sıcaklık, şarj durumu ve koruma kayıtları izlenebilir; desteklenen çalışma parametreleri kullanılan hücre kimyasına göre ayarlanabilir.

JK B2A8S20P Smart BMS Teknik Özellikleri

Kimyaya Göre Batarya Gerilimleri

Ayarlanabilir Koruma Parametreleri

Koruma ve İzleme Fonksiyonları

Mobil Uygulamada İzlenebilen Bilgiler

Ürün Avantajları

• 4S ile 8S arasındaki farklı Li-ion, Li-Po ve LiFePO4 batarya yapılandırmalarında kullanılabilir.
• 200A sürekli deşarj kapasitesiyle yüksek akım gerektiren uygun batarya sistemlerini destekler.
• 2A aktif balans sistemiyle hücreler arasındaki gerilim farklarının azaltılmasına yardımcı olur.
• Dahili Bluetooth bağlantısı sayesinde batarya verilerinin kablosuz olarak izlenmesini sağlar.
• Koruma ve balans parametrelerinin kullanılan hücre kimyasına göre ayarlanmasını destekler.
• Hücre bazında izleme yaparak batarya paketinin çalışma durumunun ayrıntılı biçimde takip edilmesine yardımcı olur.
• Başlatma butonu sayesinde bağlantısı tamamlanan BMS'nin etkinleştirilmesini kolaylaştırır.
• Montaj kulaklı metal gövdesi sayesinde uygun batarya muhafazalarına sabitlenebilir.

Kullanım Alanları

Montaj ve Güvenlik Önerileri

• BMS kurulmadan önce kullanılacak hücre kimyası ve seri hücre sayısı mobil uygulama üzerinden doğru şekilde yapılandırılmalıdır.
• Batarya paketindeki tüm hücreler aynı marka, model, kapasite, kimya ve kullanım geçmişine sahip olmalıdır.
• Balans ve hücre algılama kabloları üreticinin belirttiği sıraya göre bağlanmalı; her bağlantı değeri multimetreyle doğrulanmalıdır.
• Yanlış sıralanmış balans kabloları BMS'nin ve batarya hücrelerinin zarar görmesine neden olabilir.
• B- terminali batarya paketinin negatif kutbuna, P- terminali ise sistemin ortak şarj ve deşarj negatif bağlantısına bağlanmalıdır.
• Güç bağlantılarında ürün üzerindeki M6 × 10 mm terminal vidalarına uygun kablo pabuçları kullanılmalıdır.
• 200A seviyesindeki uygulamalarda uygun kesitte kablo, bara, terminal, sigorta ve bağlantı ekipmanı kullanılmalıdır.
• BMS'nin akım kapasitesi; montaj biçimi, kablo kesiti, bağlantı kalitesi, ortam sıcaklığı ve soğutma koşullarından etkilenebilir.
• Sistem akımı belirlenirken yalnızca BMS kapasitesi değil, kullanılan hücrelerin güvenli sürekli akım değeri de dikkate alınmalıdır.
• İlk çalıştırma öncesinde aşırı şarj, aşırı deşarj, aşırı akım, sıcaklık ve balans parametreleri hücre üreticisinin teknik verilerine göre ayarlanmalıdır.
• Sistem uygun değerde bir ana sigortayla korunmalı ve BMS suya, yoğuşmaya, iletken yüzeylere ve mekanik darbelere karşı yalıtılmalıdır.
• Montaj işlemi yüksek akımlı lityum batarya sistemleri konusunda deneyimli kişiler tarafından gerçekleştirilmelidir.

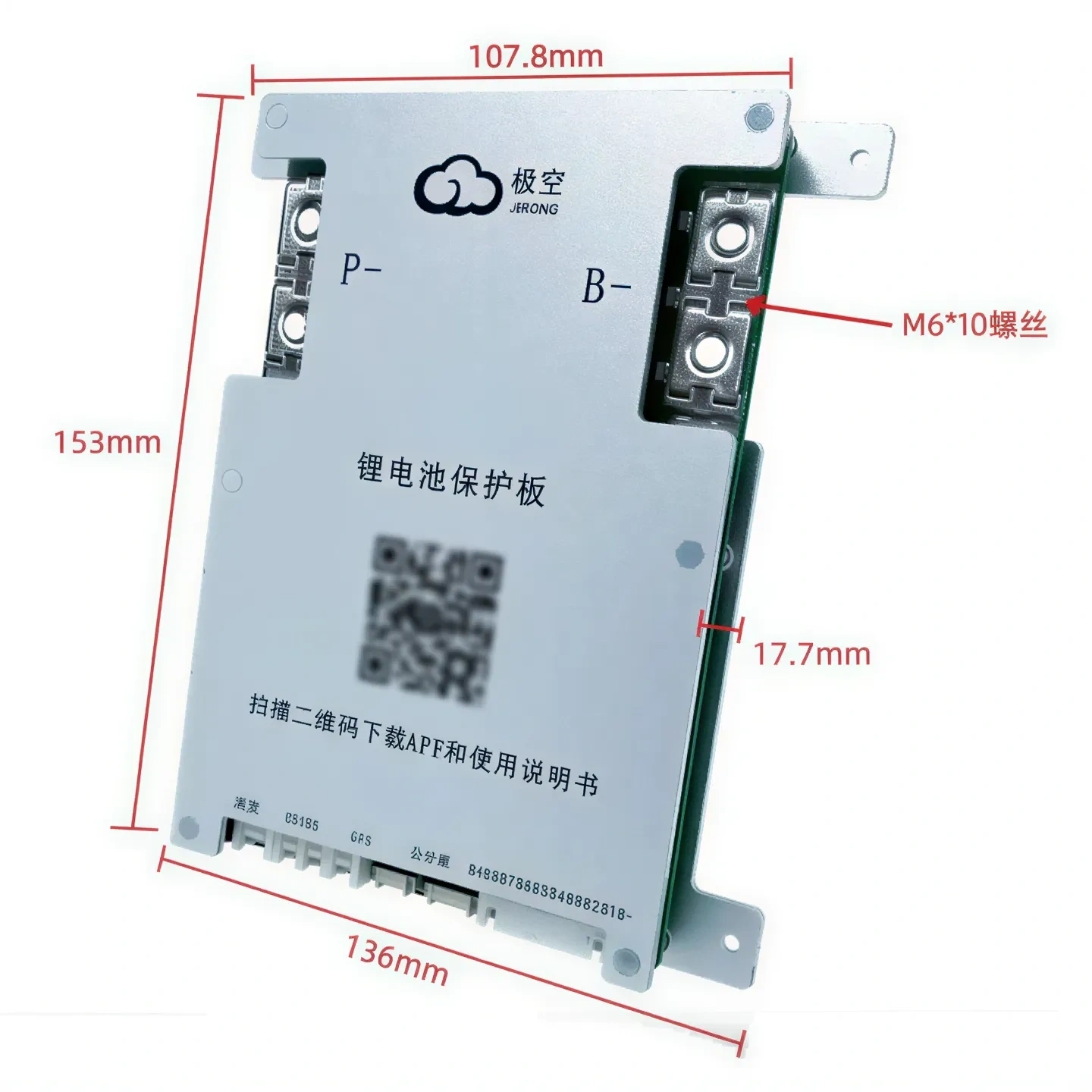

Ürünün ölçü görseline göre toplam uzunluğu 153 mm, montaj kulakları dâhil en geniş bölümü 136 mm, üst gövde genişliği 107.8 mm ve gövde kalınlığı 17.7 mm'dir. Batarya kutusu tasarlanırken yalnızca üst gövde genişliği değil, montaj kulakları ve güç bağlantıları için gerekli çalışma boşluğu da dikkate alınmalıdır. CAN, RS485 ve ısıtma gibi ek arayüzler temel modelde standart kabul edilmemeli; ürün etiketi ve donanım sürümü üzerinden doğrulanmalıdır.

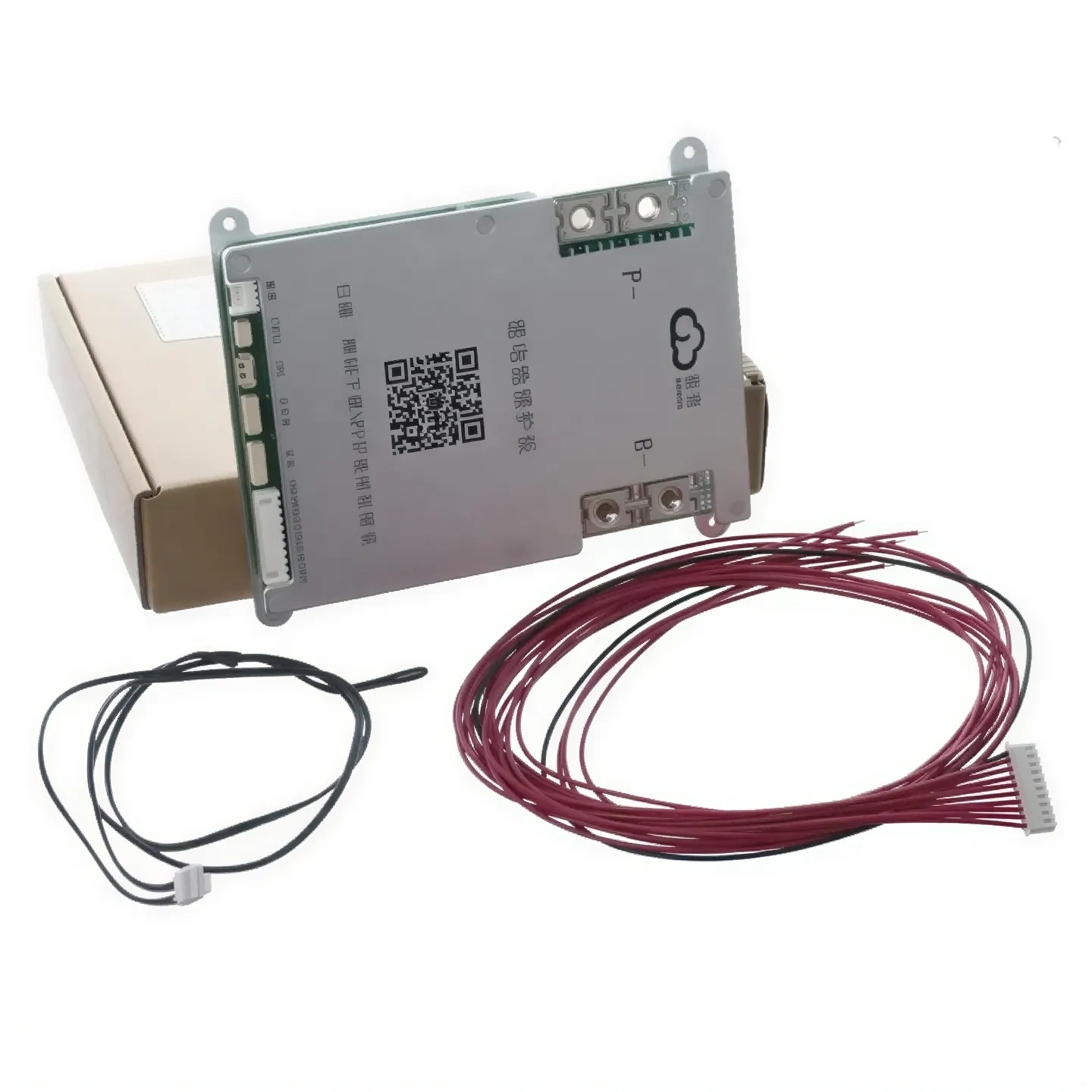

Paket İçeriği

1 Adet JK B2A8S20P 4S-8S 200A 2A Aktif Balanslı Smart BMS Batarya Koruma Devresi
