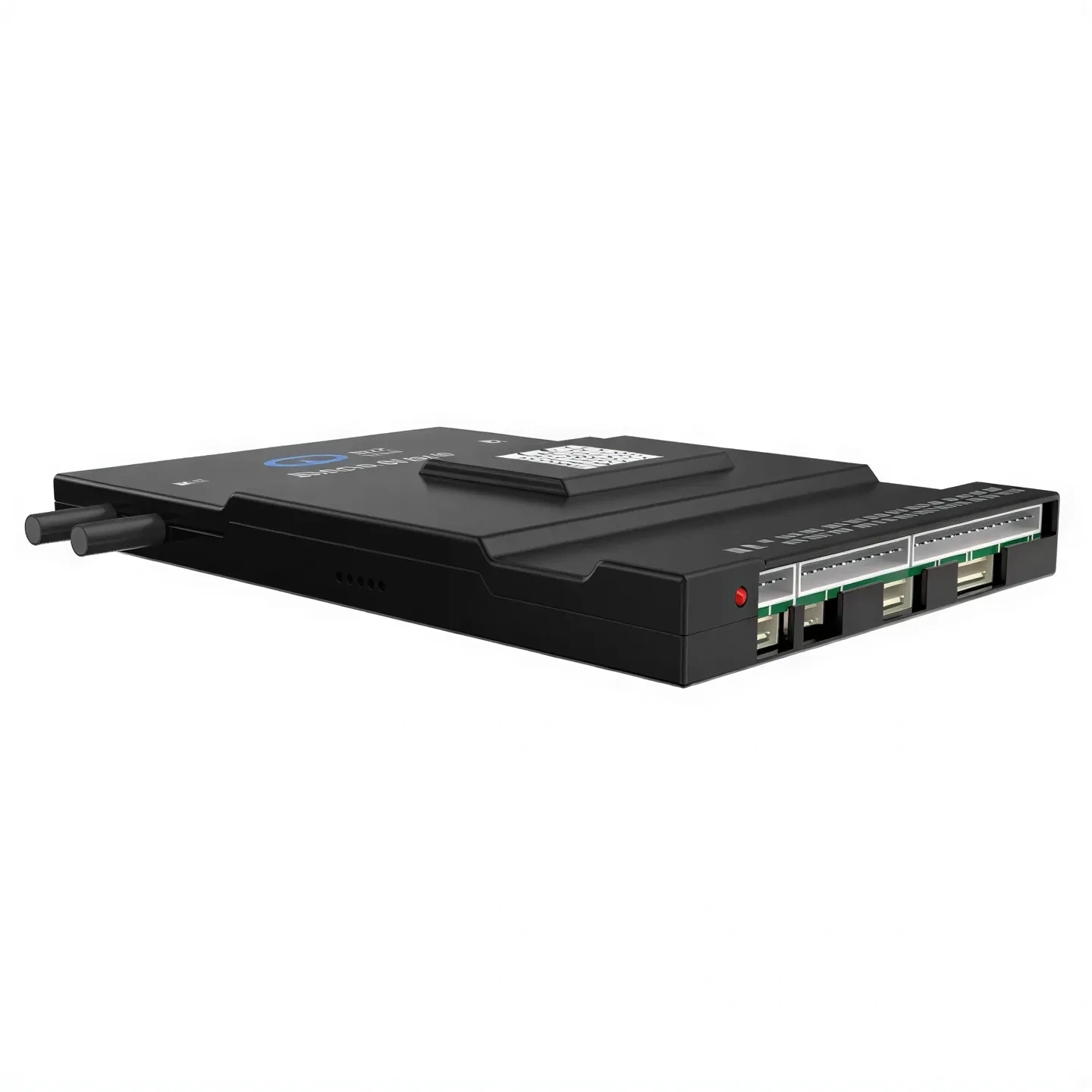

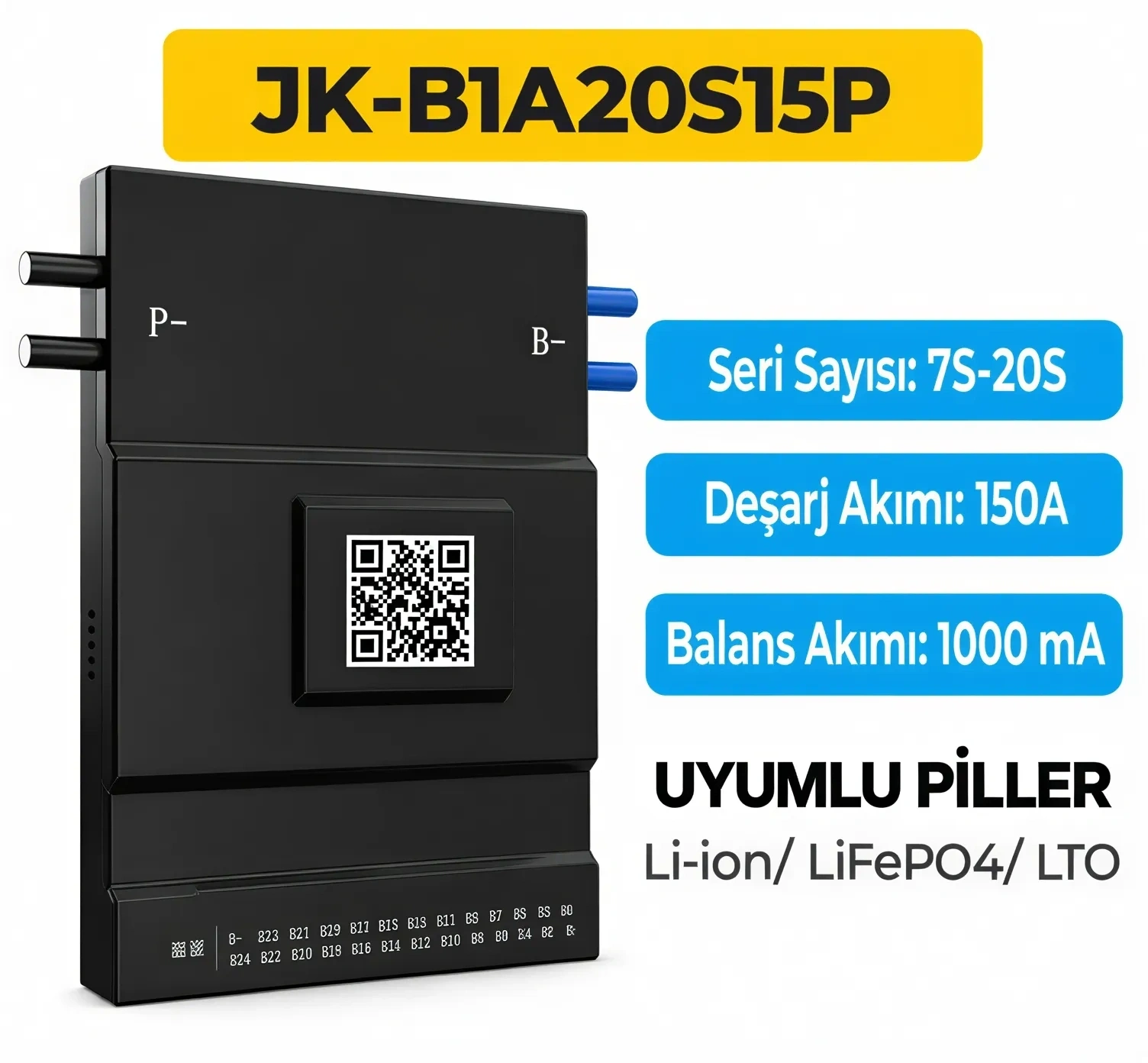

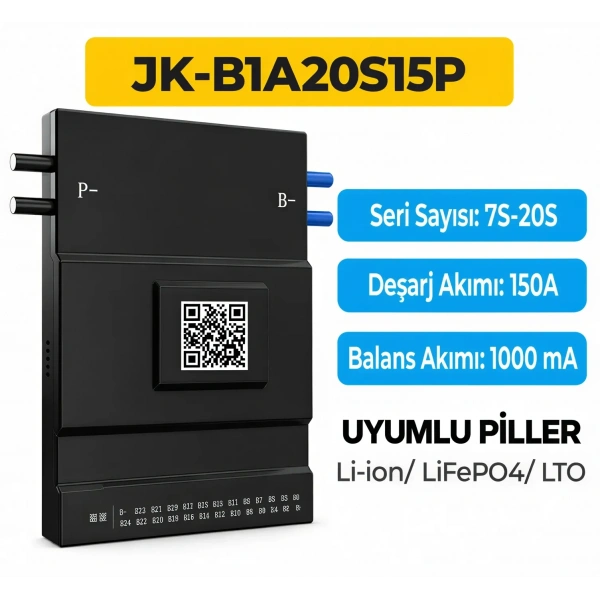

JK B1A20S15P 7S-20S 150A 1A Aktif Balanslı Smart BMS Batarya Koruma Devresi

JK Smart Bms JK-B1A20S15P, 7S'ten 20S'e kadar Li-ion, LiFePO4 ve LTO pil paketleri için tasarlanmış, yüksek performanslı bir pil yönetim sistemidir. 150 Amper sürekli deşarj akımı ile pil hücrelerinizin ömrünü uzatır.

Kategori: Diğer BMS Çeşitleri
Marka: JIKONG
Ürün Kodu: PSTK-5072
Stok: 2

%13

4,661.63 TL

4,053.37 TL

KARGO BEDAVA

783.65 TL 'den başlayan taksitlerle

Karşılaştır

Fiyat Alarmı

JK B1A20S15P 7S-20S 150A 1A Aktif Balanslı Smart BMS Batarya Koruma Devresi

JK B1A20S15P Smart BMS; Li-ion, LiFePO4 ve LTO hücrelerden oluşturulan seri bağlı batarya paketlerinin korunması, izlenmesi ve dengelenmesi için geliştirilmiş akıllı bir batarya yönetim sistemidir. Batarya kimyasına bağlı olarak 7S ile 20S arasındaki paketleri destekler ve 1A aktif balans akımıyla hücreler arasındaki gerilim farklarının azaltılmasına yardımcı olur.

150A sürekli şarj ve deşarj kapasitesine sahip olan BMS, dahili Bluetooth bağlantısıyla Android ve iOS cihazlardan izlenebilir. Hücre gerilimleri, toplam batarya gerilimi, akım, sıcaklık, tahmini doluluk oranı ve koruma durumları mobil uygulama üzerinden takip edilebilir; koruma ve balans parametreleri kullanılan hücrelere göre ayarlanabilir.

JK B1A20S15P Teknik Özellikleri

Marka	JK BMS (Jikong)
Model	JK-B1A20S15P
Ürün Tipi	Aktif balanslı Smart BMS batarya koruma devresi
Li-ion Hücre Sayısı	7S-20S
LiFePO4 Hücre Sayısı	8S-20S
LTO Hücre Sayısı	12S-20S
Uyumlu Batarya Kimyaları	Li-ion, LiFePO4 ve LTO
Uyumlu Hücre Yapıları	18650, 21700, 26650, 32700 ve uyumlu prizmatik lityum hücreler
Sürekli Şarj Akımı	150A
Sürekli Deşarj Akımı	150A
Maksimum Deşarj Akımı	300A, en fazla 2 dakika
Ayarlanabilir Aşırı Akım Değeri	10-150A
Balans Yöntemi	Aktif enerji transferli balans
Maksimum Balans Akımı	1A
Ana Devre İç Direnci	Yaklaşık 0.65 mΩ
Hücre Gerilimi Ölçüm Aralığı	1-5V
Hücre Gerilimi Ölçüm Hassasiyeti	±5 mV
Toplam Gerilim Ölçüm Aralığı	0-100V
Bağlantı Yapısı	Ortak port; şarj ve deşarj aynı güç bağlantısı üzerinden
Kablosuz Bağlantı	Dahili Bluetooth
Mobil Uygulama	Android ve iOS uyumlu JK BMS uygulaması
Sıcaklık Sensörü	3 adet sıcaklık algılama girişi
Çalışma Sıcaklığı	-40°C ile +85°C
Cihaz Ölçüleri	Yaklaşık 162 × 102 × 20 mm

Pil Kimyasına Göre Seri Hücre Uyumluluğu

Batarya Kimyası	Desteklenen Seri Aralığı	20S Nominal / Tam Dolu Gerilim
Li-ion	7S-20S	74V / 84V
LiFePO4	8S-20S	64V / 73V
LTO	12S-20S	Yaklaşık 46V / hücre özelliğine göre değişir

Nominal ve tam dolu gerilimler Li-ion için hücre başına 3.7V ve 4.2V, LiFePO4 için hücre başına 3.2V ve 3.65V esas alınarak hesaplanmıştır. LTO hücrelerin nominal ve maksimum şarj gerilimleri üreticiye göre değişebileceği için BMS ayarları mutlaka kullanılan hücrenin veri sayfasına göre yapılmalıdır.

Ayarlanabilir Koruma ve Balans Parametreleri

Aşırı Şarj Koruma Gerilimi	1.2-4.35V arasında ayarlanabilir
Aşırı Şarj Korumasından Çıkış	1.2-4.35V arasında ayarlanabilir
Aşırı Deşarj Koruma Gerilimi	1.2-4.35V arasında ayarlanabilir
Aşırı Deşarj Korumasından Çıkış	1.2-4.35V arasında ayarlanabilir
Aşırı Akım Algılama Gecikmesi	2-120 saniye arasında ayarlanabilir
Balans Başlangıç Gerilimi	Mobil uygulama üzerinden ayarlanabilir
Balans Gerilim Farkı	Hücreler arasındaki gerilim farkına göre ayarlanabilir
Sıcaklık Koruması	Şarj, deşarj ve güç devresi sıcaklığına göre yapılandırılabilir

Koruma ve İzleme Fonksiyonları

Tek tek hücre gerilimi takibi
Toplam batarya gerilimi ölçümü
Şarj ve deşarj akımı izleme
Hücre aşırı şarj koruması
Hücre aşırı deşarj koruması

Aşırı akım koruması
Kısa devre koruması
Şarj ve deşarj sıcaklık koruması
MOSFET sıcaklık takibi
Aktif hücre dengeleme

Mobil Uygulamada İzlenebilen Veriler

Her hücrenin anlık gerilimi
En yüksek ve en düşük hücre gerilimi
Hücreler arasındaki gerilim farkı
Toplam batarya gerilimi
Anlık şarj veya deşarj akımı

Tahmini batarya doluluk oranı
Batarya ve güç devresi sıcaklıkları
Aktif balans çalışma durumu
Şarj ve deşarj MOSFET durumu
Koruma ve hata kayıtları

Ürün Avantajları

Li-ion, LiFePO4 ve LTO batarya paketleri için ayarlanabilir çalışma parametreleri sunar.
1A aktif balans sistemi, hücreler arasında enerji transferi yaparak gerilim farklarının azaltılmasına yardımcı olur.
150A sürekli akım kapasitesiyle yüksek güç gerektiren uyumlu batarya sistemlerinde kullanılabilir.
Batarya kimyasına bağlı olarak 7S ile 20S arasındaki farklı paket yapılarını destekler.
Dahili Bluetooth bağlantısı, batarya verilerinin mobil cihaz üzerinden izlenmesini sağlar.
Ayarlanabilir koruma değerleri sayesinde farklı hücre özelliklerine göre yapılandırılabilir.

Kullanım Alanları

Elektrikli bisiklet ve scooter bataryaları
Elektrikli araç dönüşüm projeleri
Güneş enerjisi depolama sistemleri
Karavan ve tekne enerji sistemleri

Kesintisiz güç kaynağı uygulamaları
Endüstriyel lityum batarya paketleri
Yüksek kapasiteli taşınabilir güç sistemleri
Özel batarya ve enerji depolama projeleri

Montaj ve Güvenlik Önerileri

Batarya kimyası ve seri hücre sayısı, bağlantı yapılmadan önce doğru şekilde belirlenmelidir.
Balans kabloları hücre sıralamasına uygun bağlanmalı ve her bağlantının gerilimi multimetreyle kontrol edilmelidir.
B- terminali bataryanın negatif kutbuna, P- terminali ortak şarj ve deşarj negatif hattına bağlanmalıdır.
150A seviyesindeki uygulamalarda uygun kesitte kablo, düşük dirençli terminal ve doğru değerde sigorta kullanılmalıdır.
BMS’nin akım değeri, kullanılan hücrelerin izin verdiği şarj ve deşarj akımının üzerinde seçilmemelidir.
Montaj sırasında kısa devre oluşması önlenmeli ve üreticinin bağlantı sırası takip edilmelidir.
BMS, yeterli hava dolaşımı bulunan ve mekanik hasardan korunan bir alana monte edilmelidir.
Yüksek enerjili lityum batarya paketlerinin montajı deneyimli kişiler tarafından yapılmalıdır.

Komponentci ürün başlığında ve mevcut açıklamasında yer alan 15A değeri, JK-B1A20S15P model kodu ve üretici teknik verileriyle uyuşmamaktadır. Bu model üretici kaynaklarında 150A sürekli akım sınıfında gösterilmektedir. Satış öncesinde fiziksel ürün etiketi kontrol edilerek modelin JK-B1A20S15P olduğu doğrulanmalıdır.
