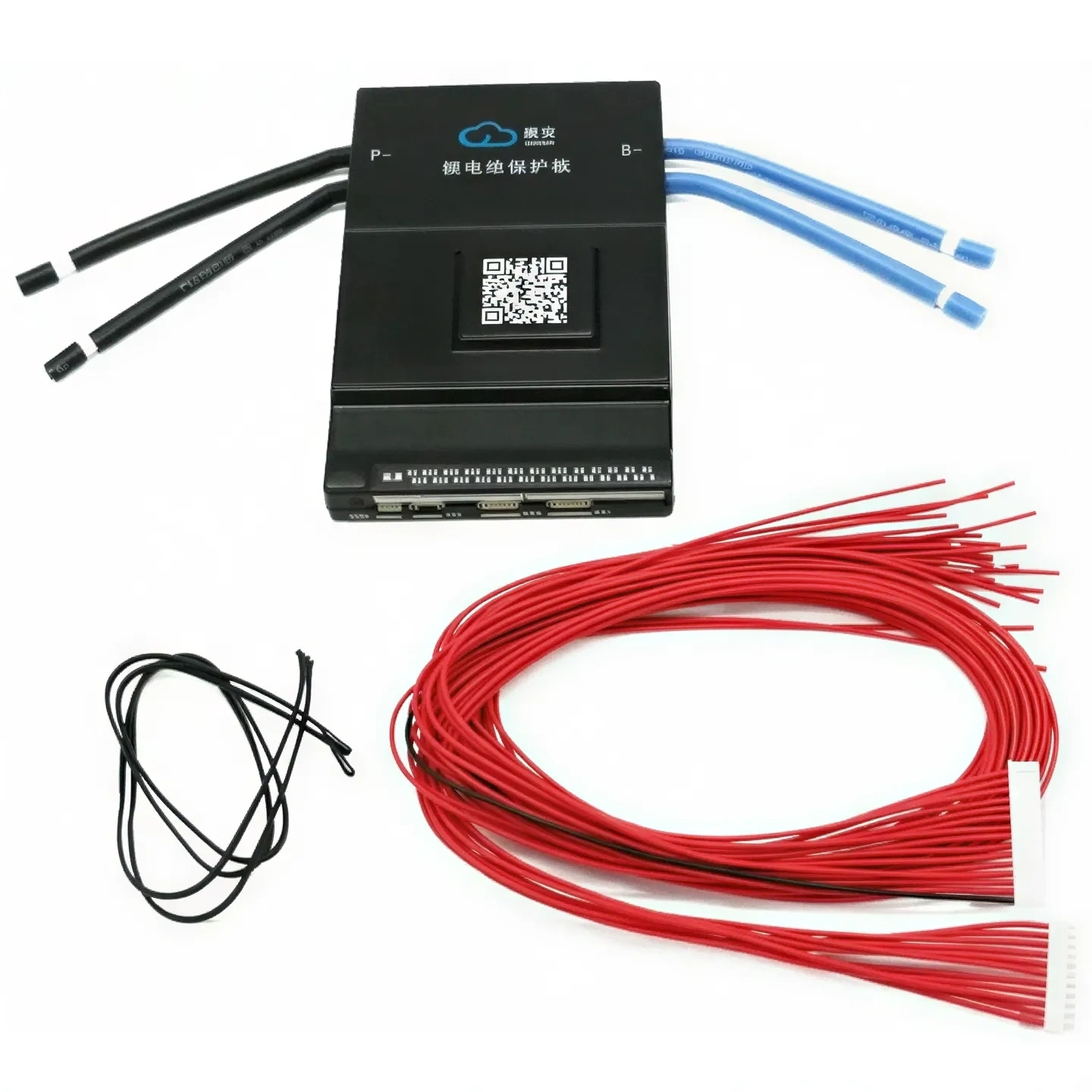

JK B2A24S20P 8S-24S 200A 2A Aktif Balanslı Smart BMS Batarya Koruma Devresi

JK B2A24S20P Smart BMS, seri bağlı Li-Ion ve LiFePO4 hücrelerden oluşan batarya paketlerinin yönetimi için tasarlanmıştır. Aktif balans özelliğine sahiptir.

Kategori: Diğer BMS Çeşitleri
Marka: JIKONG
Ürün Kodu: PSTK-5071
Stok: 3

%13

7,627.71 TL

6,632.79 TL

KARGO BEDAVA

1,282.34 TL 'den başlayan taksitlerle

Karşılaştır

Fiyat Alarmı

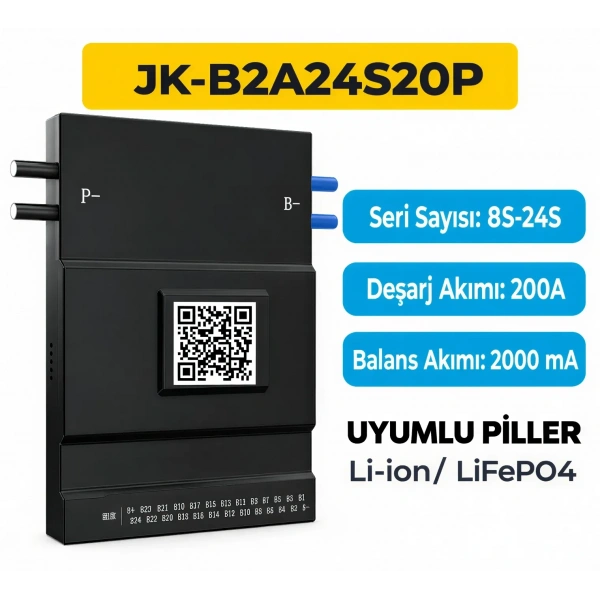

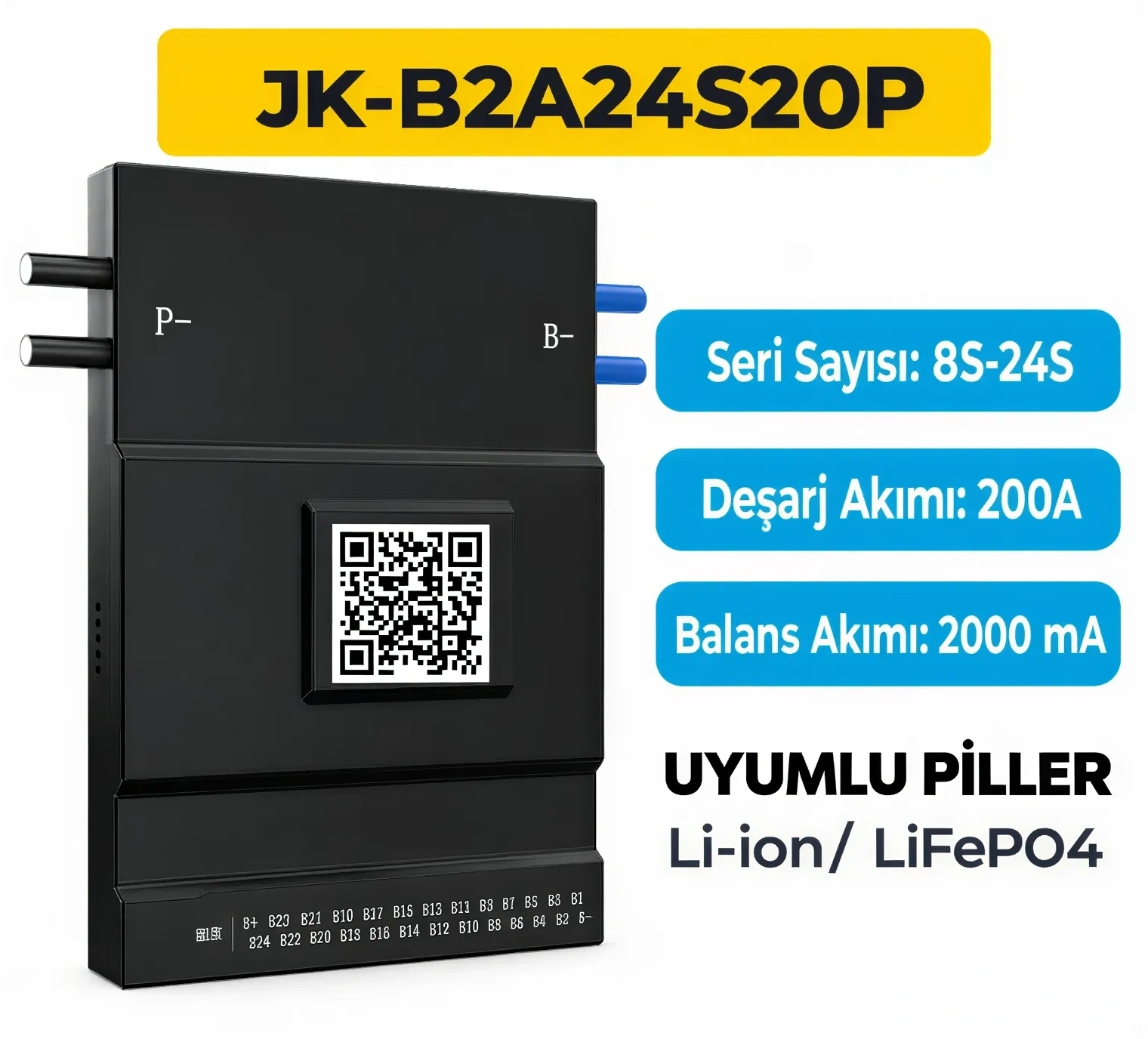

JK B2A24S20P 8S-24S 200A 2A Aktif Balanslı Smart BMS Batarya Koruma Devresi

JK B2A24S20P Smart BMS, 8S ile 24S arasındaki Li-ion ve LiFePO4 batarya paketlerinin hücre takibi, aktif dengelenmesi ve elektriksel tehlikelere karşı korunması için geliştirilmiş akıllı bir batarya yönetim sistemidir. 200A sürekli deşarj kapasitesi ve 2A aktif balans akımı sayesinde yüksek kapasiteli enerji depolama ve güç uygulamalarında kullanılabilir.

Dahili Bluetooth bağlantısı üzerinden mobil uygulamayla hücre gerilimleri, toplam batarya gerilimi, akım, sıcaklık, şarj durumu ve koruma kayıtları izlenebilir. Ayarlanabilir koruma parametreleri; farklı hücre kimyaları, seri bağlantı sayıları ve kullanım senaryoları için batarya sisteminin yapılandırılmasını sağlar.

JK B2A24S20P Teknik Özellikleri

Marka	JK BMS (Jikong)
Model	JK-B2A24S20P
Ürün Kodu	P-735
Ürün Tipi	Aktif balanslı Smart BMS batarya koruma devresi
Desteklenen Hücre Sayısı	8S-24S
Uyumlu Batarya Kimyaları	Li-ion ve LiFePO4
Uyumlu Hücre Yapıları	18650, 21700, 26650, 32700 ve uyumlu prizmatik lityum hücreler
Sürekli Deşarj Akımı	200A
Maksimum Deşarj Akımı	350A
Ayarlanabilir Aşırı Akım Değeri	10-200A
Balans Yöntemi	Aktif enerji transferli balans
Maksimum Balans Akımı	2A
Ana Devre İç Direnci	Yaklaşık 0.47 mΩ
Hücre Gerilimi Ölçüm Aralığı	1-5V
Bağlantı Yapısı	Ortak port; şarj ve deşarj aynı güç bağlantısı üzerinden
Kablosuz Bağlantı	Dahili Bluetooth
Mobil Uygulama	Android ve iOS uyumlu JK BMS uygulaması
Koruma Fonksiyonları	Aşırı şarj, aşırı deşarj, aşırı akım, kısa devre ve sıcaklık koruması
Cihaz Ölçüleri	Yaklaşık 162 × 102 × 20.4 mm

Kimyaya Göre Batarya Gerilimleri

Batarya Kimyası	8S Nominal / Tam Dolu	24S Nominal / Tam Dolu
Li-ion	29.6V / 33.6V	88.8V / 100.8V
LiFePO4	25.6V / 29.2V	76.8V / 87.6V

Tablodaki gerilimler, Li-ion için hücre başına 3.7V nominal ve 4.2V tam dolu; LiFePO4 için hücre başına 3.2V nominal ve 3.65V tam dolu değerleri esas alınarak hesaplanmıştır. BMS ayarları kullanılan hücrenin üretici veri sayfasına göre yapılmalıdır.

Ayarlanabilir Koruma ve Balans Parametreleri

Hücre Aşırı Şarj Koruması	Kullanılan hücre kimyasına göre uygulama üzerinden ayarlanabilir
Hücre Aşırı Deşarj Koruması	Kullanılan hücre kimyasına göre uygulama üzerinden ayarlanabilir
Balans Başlangıç Gerilimi	Mobil uygulama üzerinden ayarlanabilir
Balans Gerilim Farkı	Hücreler arasındaki gerilim farkına göre ayarlanabilir
Aşırı Akım Koruması	Batarya, kablo ve yük kapasitesine göre ayarlanabilir
Sıcaklık Koruması	Şarj, deşarj ve güç devresi sıcaklığına göre yapılandırılabilir
Batarya Kapasitesi	Şarj durumu hesaplaması için uygulama üzerinden tanımlanabilir

Koruma ve İzleme Fonksiyonları

Tek tek hücre gerilimi takibi
Toplam batarya gerilimi ölçümü
Şarj ve deşarj akımı izleme
Hücre aşırı şarj koruması
Hücre aşırı deşarj koruması

Aşırı akım koruması
Kısa devre koruması
Şarj ve deşarj sıcaklık koruması
MOSFET sıcaklık takibi
Aktif hücre dengeleme

Mobil Uygulamada İzlenebilen Veriler

Her hücrenin anlık gerilimi
En yüksek ve en düşük hücre gerilimi
Hücreler arasındaki gerilim farkı
Toplam batarya gerilimi
Anlık şarj veya deşarj akımı

Tahmini şarj durumu
Batarya ve MOSFET sıcaklıkları
Aktif balans çalışma durumu
Şarj ve deşarj MOSFET durumu
Koruma ve hata kayıtları

Ürün Avantajları

2A aktif balans devresi, yüksek kapasiteli hücre grupları arasındaki gerilim farklarının azaltılmasına yardımcı olur.
200A sürekli deşarj kapasitesiyle yüksek akım gerektiren uyumlu batarya sistemlerinde kullanılabilir.
8S-24S aralığı, farklı gerilim ve kapasitedeki batarya projelerinde kullanım esnekliği sağlar.
Dahili Bluetooth bağlantısı sayesinde batarya verileri kablosuz olarak izlenebilir.
Koruma ve balans değerleri kullanılan hücre kimyasına göre yapılandırılabilir.
Tek tek hücre takibi, batarya paketindeki dengesizliklerin ve olası sorunların belirlenmesini kolaylaştırır.

Kullanım Alanları

Güneş enerjisi depolama sistemleri
Ev tipi batarya ve inverter sistemleri
Karavan ve tekne enerji sistemleri
Kesintisiz güç kaynağı projeleri

Elektrikli araç ve taşıt dönüşümleri
Yüksek kapasiteli taşınabilir güç sistemleri
Endüstriyel lityum batarya paketleri
LiFePO4 ve Li-ion enerji depolama uygulamaları

Montaj ve Güvenlik Önerileri

Seri hücre sayısı ve batarya kimyası, bağlantı yapılmadan önce mobil uygulama üzerinden doğru şekilde yapılandırılmalıdır.
Balans kabloları hücrelerin sıralamasına uygun bağlanmalı ve her bağlantı gerilimi multimetreyle kontrol edilmelidir.
B- bağlantısı bataryanın negatif kutbuna, P- bağlantısı ise sistemin ortak şarj ve deşarj negatif hattına bağlanmalıdır.
200A seviyesindeki uygulamalarda uygun kesitte kablo, düşük dirençli terminal, sigorta ve güvenli mekanik bağlantılar kullanılmalıdır.
BMS değeri, batarya hücrelerinin izin verdiği maksimum şarj ve deşarj akımının üzerinde kullanılmamalıdır.
Montaj sırasında enerjili uçların kısa devre yapması önlenmeli; bağlantı sırası üretici talimatlarına göre uygulanmalıdır.
BMS, ısı birikimini önleyecek şekilde havalandırılan ve mekanik hasardan korunan bir alana monte edilmelidir.
Yüksek enerjili batarya paketlerinin tasarımı ve montajı, lityum batarya güvenliği konusunda deneyimli kişiler tarafından yapılmalıdır.

200A sürekli ve 350A maksimum deşarj değerlerine ulaşılabilmesi; hücrelerin akım kapasitesine, kablo kesitine, terminal bağlantılarına, sigortaya, ortam sıcaklığına ve soğutma koşullarına bağlıdır. CAN, RS485, ısıtma ve harici ekran gibi bağlantılar her donanım sürümünde standart olmayabilir. Satın almadan ve bağlantı yapmadan önce ürün etiketi, konnektör yapısı ve donanım revizyonu kontrol edilmelidir.
