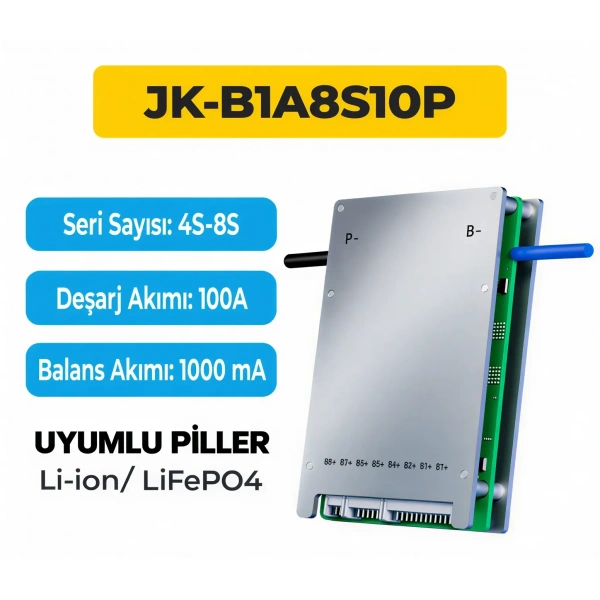

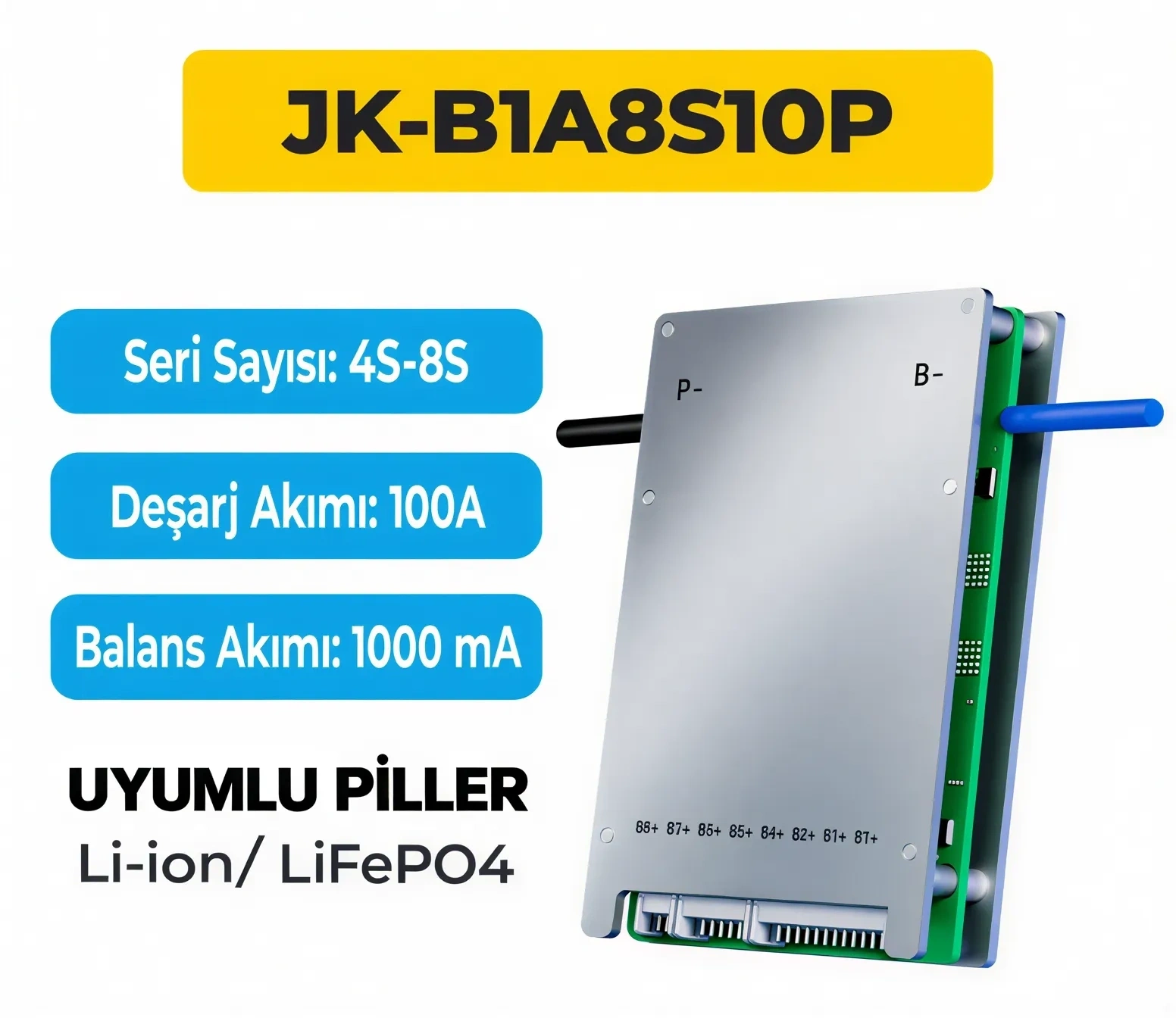

JK B1A8S10P 4S-8S 100A 1A Aktif Balanslı Smart BMS Batarya Koruma Devresi

JK B1A8S10P 4S-8S 100A 1A aktif balanslı Smart BMS, seri bağlı Li-ion, Li-Po veya LiFePO4 hücrelerden oluşturulan batarya paketlerinin izlenmesi, dengelenmesi ve korunması için geliştirilmiş akıllı bir batarya yönetim sistemidir. 4S ile 8S arasındaki batarya yapılandırmalarını destekler; 100A sürekli şarj ve deşarj akımı ile kısa süreli 200A tepe deşarj akımı sunar.

Ayarlanabilir 1A aktif balans sistemi, yüksek gerilimli hücredeki enerjiyi daha düşük gerilimli hücrelere aktararak hücreler arasındaki gerilim farklarının azaltılmasına yardımcı olur. Bluetooth bağlantısı sayesinde uyumlu JK BMS mobil uygulaması üzerinden hücre gerilimleri, paket gerilimi, akım, sıcaklık, şarj durumu ve koruma kayıtları izlenebilir; desteklenen koruma ve çalışma parametreleri kullanılan hücre kimyasına göre ayarlanabilir.

JK B1A8S10P Smart BMS Teknik Özellikleri

Kimyaya Göre Batarya Gerilimleri

Ayarlanabilir Koruma Parametreleri

Koruma ve İzleme Fonksiyonları

Mobil Uygulamada İzlenebilen Bilgiler

Ürün Avantajları

• 4S ile 8S arasındaki farklı Li-ion, Li-Po ve LiFePO4 batarya yapılandırmalarında kullanılabilir.
• 100A sürekli şarj ve deşarj kapasitesiyle yüksek akım gerektiren uygun batarya sistemlerini destekler.
• Kısa süreli 200A tepe deşarj akımıyla anlık yüksek akım çeken uyumlu uygulamalarda kullanılabilir.
• 1A aktif balans sistemiyle hücreler arasındaki gerilim farklarının azaltılmasına yardımcı olur.
• Pasif balans sistemlerinden farklı olarak dengeleme sırasında enerjiyi yalnızca ısıya dönüştürmek yerine hücreler arasında aktarır.
• Dahili Bluetooth bağlantısıyla batarya verilerinin kablosuz olarak izlenmesini sağlar.
• Koruma ve balans parametrelerinin kullanılan hücre kimyasına göre ayarlanmasını destekler.
• İki NTC sıcaklık sensörüyle batarya ve çevre sıcaklıklarının izlenmesine yardımcı olur.
• Dahili başlatma butonu sayesinde bağlantısı tamamlanan BMS'nin etkinleştirilmesini kolaylaştırır.
• Montaj kulaklı metal gövdesi, uygun batarya muhafazalarına sabitlenebilmesini sağlar.

Kullanım Alanları

Montaj ve Güvenlik Önerileri

• BMS kurulmadan önce kullanılacak hücre kimyası ve seri hücre sayısı mobil uygulama üzerinden doğru şekilde yapılandırılmalıdır.
• Batarya paketindeki tüm hücreler aynı marka, model, kapasite, kimya ve kullanım geçmişine sahip olmalıdır.
• Balans ve hücre algılama kabloları üreticinin belirttiği sıraya göre bağlanmalı; her bağlantı değeri multimetreyle doğrulanmalıdır.
• Yanlış sıralanmış balans kabloları BMS'nin ve batarya hücrelerinin zarar görmesine neden olabilir.
• B- terminali batarya paketinin negatif kutbuna, P- terminali ise sistemin ortak şarj ve deşarj negatif bağlantısına bağlanmalıdır.
• 100A seviyesindeki uygulamalarda uygun kesitte kablo, bara, terminal, sigorta ve bağlantı ekipmanı kullanılmalıdır.
• BMS'nin akım kapasitesi; montaj biçimi, kablo kesiti, bağlantı kalitesi, ortam sıcaklığı ve soğutma koşullarından etkilenebilir.
• Sistem akımı belirlenirken yalnızca BMS kapasitesi değil, kullanılan hücrelerin güvenli sürekli akım değeri de dikkate alınmalıdır.
• İlk çalıştırma öncesinde aşırı şarj, aşırı deşarj, aşırı akım, sıcaklık ve balans parametreleri hücre üreticisinin teknik verilerine göre ayarlanmalıdır.
• Sistem uygun değerde bir ana sigortayla korunmalı ve BMS suya, yoğuşmaya, iletken yüzeylere ve mekanik darbelere karşı yalıtılmalıdır.
• Montaj işlemi yüksek akımlı lityum batarya sistemleri konusunda deneyimli kişiler tarafından gerçekleştirilmelidir.

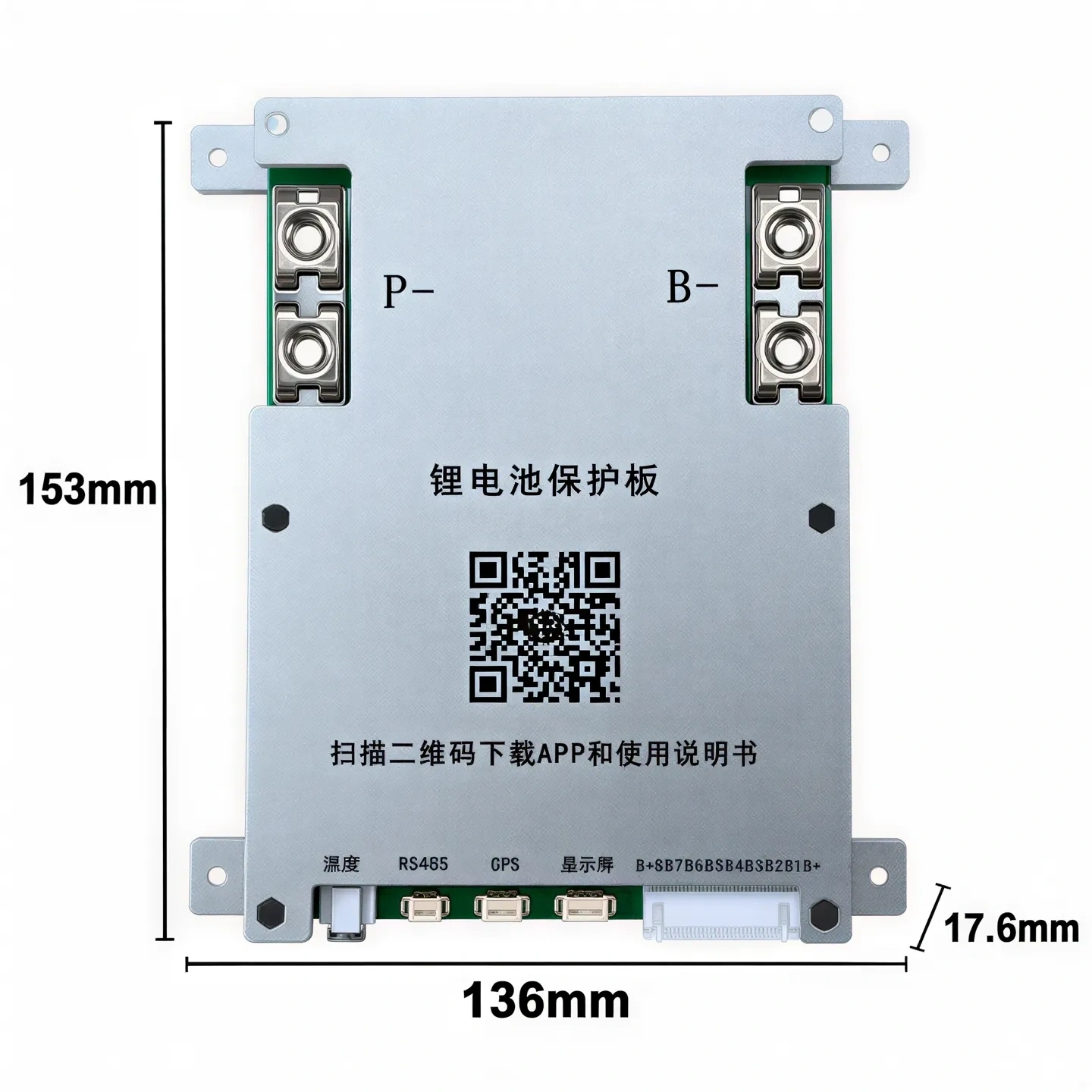

Ürün görselindeki ölçülere göre BMS'nin montaj kulakları dâhil dış ölçüleri 153 × 136 × 17.6 mm'dir. Batarya kutusu tasarlanırken gövde ölçülerine ek olarak güç terminalleri, bağlantı kabloları, montaj kulakları ve güvenli kablo dönüşleri için çalışma boşluğu bırakılmalıdır. CAN, RS485 ve ısıtma gibi ek arayüzler temel modelde standart kabul edilmemeli; ürün etiketi, soket yapısı ve donanım sürümü üzerinden doğrulanmalıdır.

Paket İçeriği

1 Adet JK B1A8S10P 4S-8S 100A 1A Aktif Balanslı Smart BMS Batarya Koruma Devresi
