JK B1A8S20P 4S-8S 200A 1A Aktif Balanslı Smart BMS Batarya Koruma Devresi

JK 4S-8S JK-B1A8S20P bluetooth aracılığı ile mobil uygulamadan kontrol edebilmeye olanak tanır. Aktif balans özelliği sayesinde bataryanızı oluşturan hücreler sürekli olarak dengelenir ve çok daha uzun kullanım ömrü sunar.

Kategori: Diğer BMS Çeşitleri
Marka: JIKONG
Ürün Kodu: PSTK-5069
Stok: Stokta yok

%13

3,178.34 TL

2,763.66 TL

KARGO BEDAVA

534.31 TL 'den başlayan taksitlerle

Ürün stokta bulunmamaktadır.

Karşılaştır

Fiyat Alarmı

JK B1A8S20P 4S-8S 200A 1A Aktif Balanslı Smart BMS Batarya Koruma Devresi

JK B1A8S20P 4S-8S 200A 1A aktif balanslı Smart BMS, seri bağlı Li-ion, Li-Po veya LiFePO4 hücrelerden oluşturulan yüksek akımlı batarya paketlerinin izlenmesi, dengelenmesi ve korunması için geliştirilmiş akıllı bir batarya yönetim sistemidir. 4S ile 8S arasındaki batarya yapılandırmalarını destekler ve 200A sınıfı sürekli deşarj akımı sunar.

Ayarlanabilir 1A aktif balans sistemi, yüksek gerilimli hücredeki enerjiyi daha düşük gerilimli hücrelere aktararak hücreler arasındaki gerilim farklarının azaltılmasına yardımcı olur. Dahili Bluetooth bağlantısı sayesinde uyumlu JK BMS mobil uygulaması üzerinden hücre gerilimleri, paket gerilimi, akım, sıcaklık, şarj durumu ve koruma kayıtları izlenebilir; desteklenen çalışma parametreleri kullanılan hücre kimyasına göre ayarlanabilir.

JK B1A8S20P Smart BMS Teknik Özellikleri

Marka	JK BMS (Jikong)
Model	JK-B1A8S20P
Ürün Kodu	P-760
Ürün Tipi	Aktif Balanslı Smart BMS Batarya Koruma Devresi
Desteklenen Hücre Sayısı	4S–8S
Uyumlu Seri Yapılar	4S, 5S, 6S, 7S ve 8S
Uyumlu Pil Kimyaları	Li-ion, Li-Po ve LiFePO4
Uyumlu Hücre Tipleri	18650, 21700, 26650, 32700 ve uygun prizmatik lityum hücreler
Sürekli Deşarj Akımı	200A
Maksimum Deşarj Akımı	350A
Ayarlanabilir Aşırı Akım Koruması	10A–200A
Balans Yöntemi	Aktif Balans
Aktif Balans Akımı	Maksimum 1A
Ana Devre Direnci	Yaklaşık 0.3 mΩ
Tek Hücre Ölçüm Aralığı	1V–5V
Gerilim Ölçüm Hassasiyeti	±5 mV
Bağlantı Yapısı	Ortak Port
Kablosuz Bağlantı	Dahili Bluetooth
Mobil Uygulama Desteği	Android ve iOS uyumlu JK BMS uygulaması
Sıcaklık Sensörü Girişi	3 Adet
Çalışma Sıcaklığı	-20°C ile +70°C
Toplam Uzunluk	153 mm
En Geniş Montaj Ölçüsü	136 mm
Üst Gövde Genişliği	107.8 mm
Gövde Kalınlığı	17.7 mm
Güç Terminal Vidaları	M6 × 10 mm

Kimyaya Göre Batarya Gerilimleri

Pil Kimyası	4S Nominal / Tam Şarj	8S Nominal / Tam Şarj
Li-ion / Li-Po	14.8V / 16.8V	29.6V / 33.6V
LiFePO4	12.8V / 14.6V	25.6V / 29.2V

Ayarlanabilir Koruma Parametreleri

Hücre Aşırı Şarj Koruması	1.2V–4.35V aralığında ayarlanabilir
Aşırı Şarjdan Çıkış Gerilimi	1.2V–4.35V aralığında ayarlanabilir
Hücre Aşırı Deşarj Koruması	1.2V–4.35V aralığında ayarlanabilir
Aşırı Deşarjdan Çıkış Gerilimi	1.2V–4.35V aralığında ayarlanabilir
Aşırı Akım Koruma Süresi	2–120 saniye aralığında ayarlanabilir

Koruma ve İzleme Fonksiyonları

Hücre aşırı şarj koruması
Hücre aşırı deşarj koruması
Şarj aşırı akım koruması
Deşarj aşırı akım koruması
Kısa devre koruması

Şarj ve deşarj sıcaklık koruması
MOS sıcaklık takibi
Hücre gerilimlerinin ayrı ayrı izlenmesi
Paket gerilimi ve akım takibi
Aktif hücre balansı

Mobil Uygulamada İzlenebilen Bilgiler

Toplam batarya gerilimi
Tek tek hücre gerilimleri
En yüksek ve en düşük hücre gerilimi
Hücreler arasındaki gerilim farkı
Şarj ve deşarj akımı

Batarya sıcaklık değerleri
MOS sıcaklığı
Şarj durumu (SOC)
Aktif balans durumu
Koruma, alarm ve hata kayıtları

Ürün Avantajları

4S ile 8S arasındaki farklı Li-ion, Li-Po ve LiFePO4 batarya yapılandırmalarında kullanılabilir.
200A sürekli deşarj kapasitesiyle yüksek akım gerektiren uygun batarya sistemlerini destekler.
1A aktif balans sistemiyle hücreler arasındaki gerilim farklarının azaltılmasına yardımcı olur.
Pasif balans sistemlerinden farklı olarak dengeleme sırasında enerjiyi yalnızca ısıya dönüştürmek yerine hücreler arasında aktarır.
Dahili Bluetooth bağlantısı sayesinde batarya verilerinin kablosuz olarak izlenmesini sağlar.
Koruma ve balans parametrelerinin kullanılan hücre kimyasına göre ayarlanmasını destekler.
Hücre bazında izleme yaparak batarya paketinin çalışma durumunun ayrıntılı biçimde takip edilmesine yardımcı olur.
Başlatma butonu sayesinde bağlantısı tamamlanan BMS'nin etkinleştirilmesini kolaylaştırır.
Montaj kulaklı metal gövdesi sayesinde uygun batarya muhafazalarına sabitlenebilir.

Kullanım Alanları

Yüksek akımlı LiFePO4 batarya paketleri
Li-ion ve Li-Po batarya sistemleri
Elektrikli bisiklet ve scooter bataryaları
Elektrikli araç ve mobilite projeleri
Karavan enerji sistemleri

Tekne batarya sistemleri
Güneş enerjisi depolama uygulamaları
UPS ve yedek güç sistemleri
Endüstriyel DC güç sistemleri
DIY ve profesyonel batarya paketi uygulamaları

Montaj ve Güvenlik Önerileri

BMS kurulmadan önce kullanılacak hücre kimyası ve seri hücre sayısı mobil uygulama üzerinden doğru şekilde yapılandırılmalıdır.
Batarya paketindeki tüm hücreler aynı marka, model, kapasite, kimya ve kullanım geçmişine sahip olmalıdır.
Balans ve hücre algılama kabloları üreticinin belirttiği sıraya göre bağlanmalı; her bağlantı değeri multimetreyle doğrulanmalıdır.
Yanlış sıralanmış balans kabloları BMS'nin ve batarya hücrelerinin zarar görmesine neden olabilir.

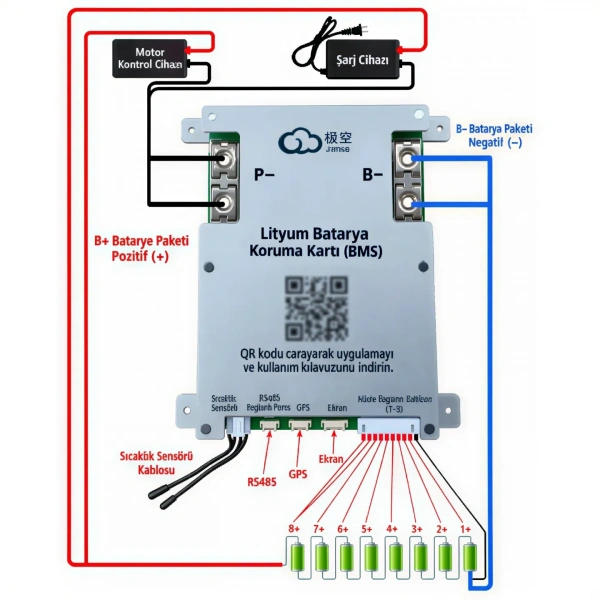

B- terminali batarya paketinin negatif kutbuna, P- terminali ise sistemin ortak şarj ve deşarj negatif bağlantısına bağlanmalıdır.
Güç bağlantılarında ürün üzerindeki M6 × 10 mm terminal vidalarına uygun kablo pabuçları kullanılmalıdır.
200A seviyesindeki uygulamalarda uygun kesitte kablo, bara, terminal, sigorta ve bağlantı ekipmanı kullanılmalıdır.
BMS'nin akım kapasitesi; montaj biçimi, kablo kesiti, bağlantı kalitesi, ortam sıcaklığı ve soğutma koşullarından etkilenebilir.
Sistem akımı belirlenirken yalnızca BMS kapasitesi değil, kullanılan hücrelerin güvenli sürekli akım değeri de dikkate alınmalıdır.
İlk çalıştırma öncesinde aşırı şarj, aşırı deşarj, aşırı akım, sıcaklık ve balans parametreleri hücre üreticisinin teknik verilerine göre ayarlanmalıdır.
Sistem uygun değerde bir ana sigortayla korunmalı ve BMS suya, yoğuşmaya, iletken yüzeylere ve mekanik darbelere karşı yalıtılmalıdır.
Montaj işlemi yüksek akımlı lityum batarya sistemleri konusunda deneyimli kişiler tarafından gerçekleştirilmelidir.

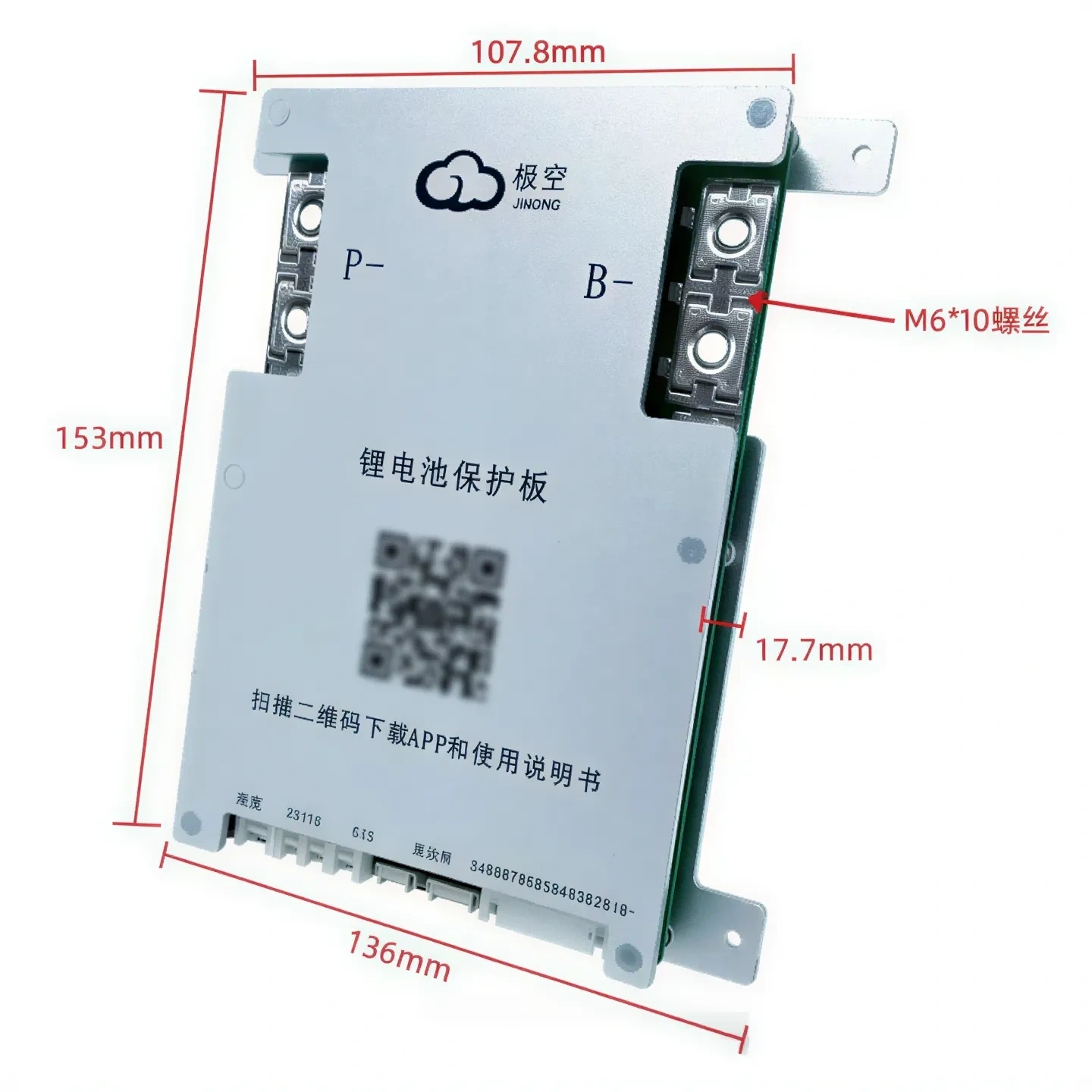

Ürünün ölçü görseline göre toplam uzunluğu 153 mm, montaj kulakları dâhil en geniş bölümü 136 mm, üst gövde genişliği 107.8 mm ve gövde kalınlığı 17.7 mm'dir. Batarya kutusu tasarlanırken montaj kulakları, terminal bağlantıları ve kabloların güvenli şekilde yönlendirilmesi için ek çalışma boşluğu bırakılmalıdır. CAN, RS485 ve ısıtma gibi arayüzler temel modelde standart kabul edilmemeli; ürün etiketi, soket yapısı ve donanım sürümü üzerinden doğrulanmalıdır.
