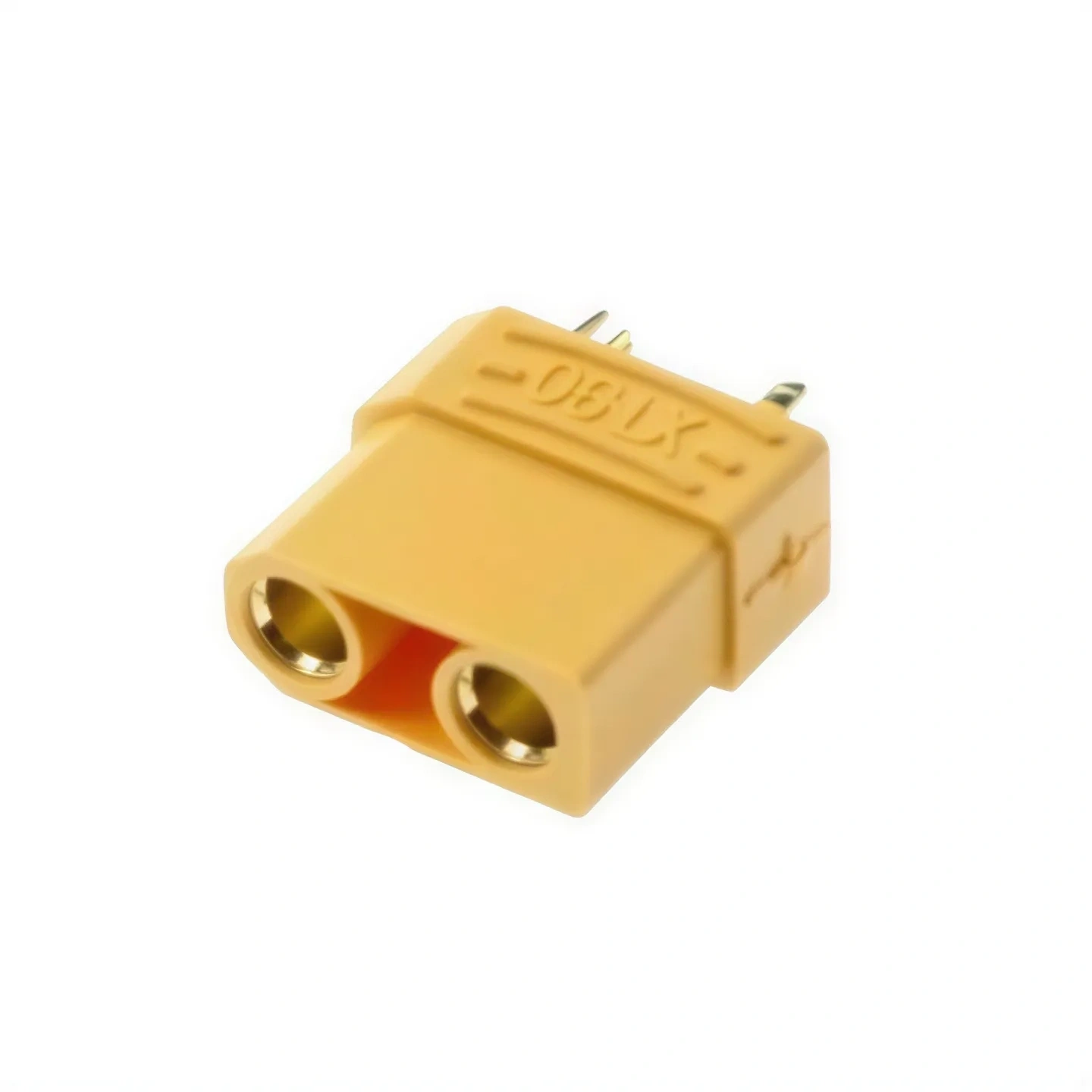

XT90 Dişi Konnektör - Yüksek Akım Güç Soketi

XT90 Dişi Konnektör, yüksek akım gerektiren DC güç bağlantılarında kullanılmak üzere geliştirilmiş kablo tipi bir güç soketidir. Geniş temas yüzeyine sahip yaylı kontak yapısı, düşük bağlantı direnciyle kararlı enerji aktarımı sağlarken sıkı geçmeli gövdesi titreşimli çalışma ortamlarında güvenilir bağlantı sunar.

Yüksek sıcaklığa dayanıklı naylon gövdesi ve metal kaplamalı iletken kontakları sayesinde Li-Po ve Li-ion batarya paketleri, RC araçlar, drone sistemleri ve elektrikli ulaşım projelerinde kullanılabilir. Polarize gövde tasarımı, uygun XT90 erkek konnektörle eşleştirildiğinde ters yönde bağlantı yapılmasını önlemeye yardımcı olur.

XT90 Dişi Konnektör Teknik Özellikleri

Kullanım Alanları

Ürün Avantajları

• 90A'e kadar akım kapasitesiyle yüksek güçlü DC bağlantılarında kullanılabilir.
• Geniş ve yaylı temas yüzeyi, düşük dirençli ve kararlı enerji aktarımını destekler.
• Sıkı geçmeli gövde yapısı, titreşimli uygulamalarda bağlantının korunmasına yardımcı olur.
• Polarize tasarımı, uygun eş konnektörle kullanıldığında ters yönde bağlantı yapılmasını önler.
• Yüksek sıcaklığa dayanıklı naylon gövdesi mekanik dayanıklılık sağlar.
• 10 AWG'ye kadar kablolarla kullanılabilen lehim bağlantı yapısına sahiptir.
• Standart XT90 erkek konnektörlerle elektriksel ve mekanik uyumluluk sunar.

Montaj ve Güvenlik Önerileri

• Montaj ve lehimleme işlemleri enerji kaynağı tamamen devre dışıyken yapılmalıdır.
• Bağlantıdan önce eş konnektörün standart XT90 erkek tipinde olduğu kontrol edilmelidir.
• Artı ve eksi kutuplar doğru belirlenmeli, bağlantı gövde üzerindeki polarite işaretlerine uygun yapılmalıdır.
• Kablo kesiti; sistemin sürekli akımı, kablo uzunluğu ve çalışma sıcaklığı dikkate alınarak seçilmelidir.
• Lehimleme sırasında kontaklar aşırı ısıtılmamalı ve plastik gövde uzun süre yüksek sıcaklığa maruz bırakılmamalıdır.
• Açıkta kalan lehim bağlantıları kısa devre riskine karşı ısı ile daralan makaronla yalıtılmalıdır.
• Yüksek akımlı kullanımlarda konnektör ve kablo sıcaklığı düzenli olarak kontrol edilmelidir.
• Konnektör takılıp çıkarılırken kablodan çekilmemeli, doğrudan gövdesinden tutulmalıdır.
• Gevşek temas, aşırı ısınma, erime veya deformasyon görülmesi durumunda ürün kullanılmamalıdır.

Paket İçeriği

1 Adet XT90 Dişi Konnektör
