IC-273 MC4 Güneş Paneli Konnektörü

IC-273 MC4 Güneş Paneli Konnektörü, güneş panellerinin kolay ve güvenli bir şekilde bağlanmasını sağlar.

Kategori: Konnektörler
Ürün Kodu: PSTK-6125
Stok: 20+

%17

46.65 TL

38.87 TL

7.52 TL 'den başlayan taksitlerle

Karşılaştır

Fiyat Alarmı

IC-273 MC4 Güneş Paneli Konnektörü

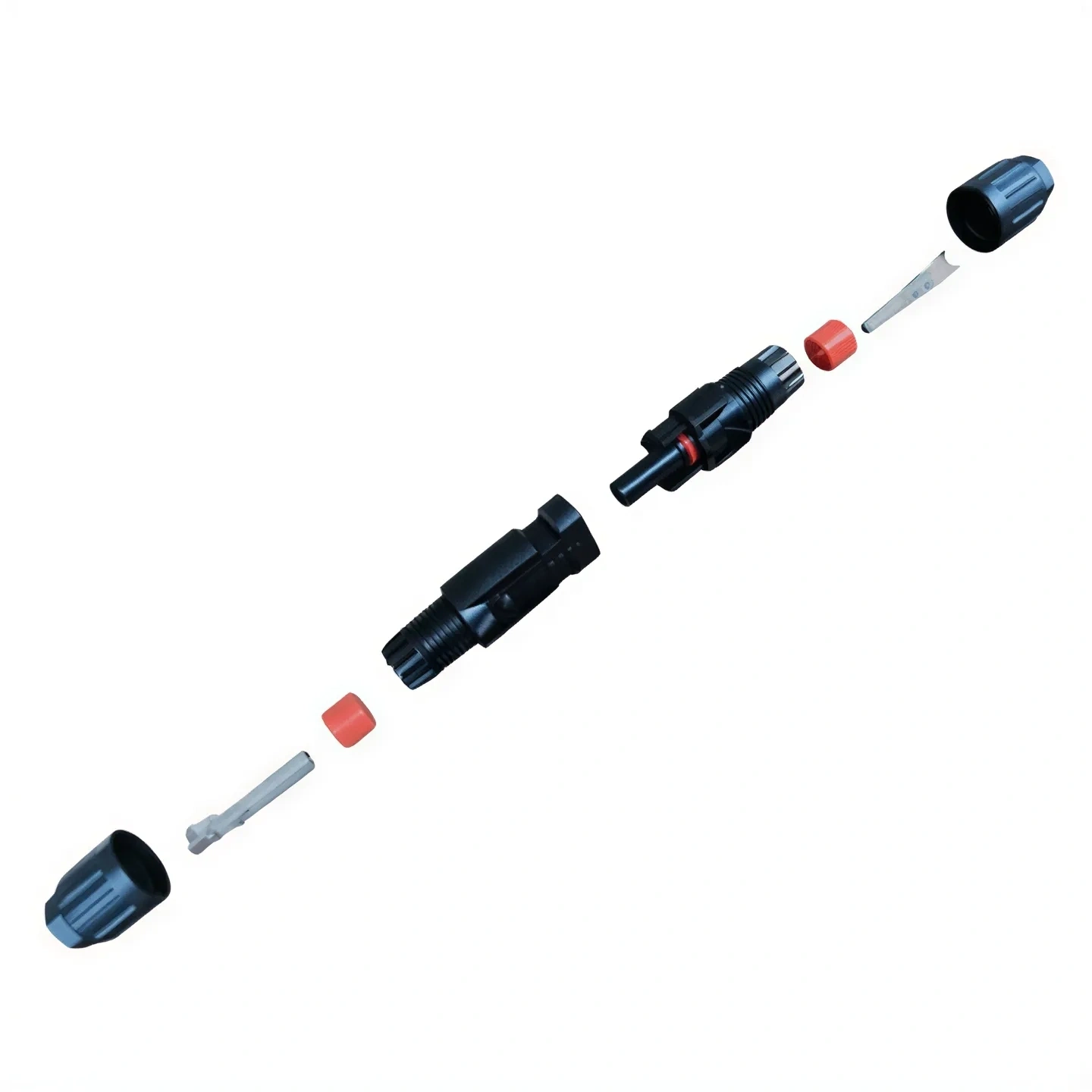

IC-273 MC4 güneş paneli konnektörü, fotovoltaik enerji sistemlerinde solar kabloların güvenli ve düzenli biçimde birbirine bağlanması için kullanılan erkek ve dişi konnektör takımından oluşur. 4 mm kontak sistemine sahip ürün, uygun kablo kesitiyle kullanıldığında 30A'e kadar nominal akımı destekler.

1000V DC nominal gerilim değeri ve eşleştirilmiş durumda IP67 koruma sınıfı sayesinde güneş paneli bağlantıları, solar enerji uygulamaları ve dış ortamda kullanılan fotovoltaik sistemler için uygundur. Geçmeli kilitleme sistemi, bağlantının yanlışlıkla ayrılmasını önlemeye yardımcı olur.

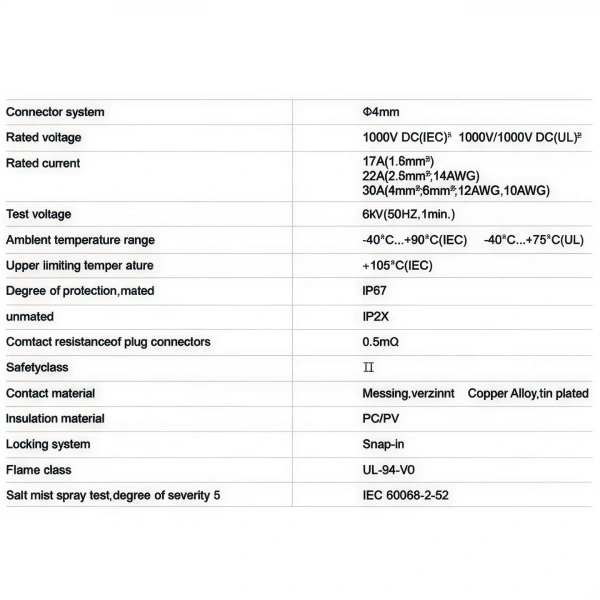

IC-273 MC4 Konnektör Teknik Özellikleri

Model	IC-273 MC4
Konnektör Sistemi	MC4 – 4 mm kontak sistemi
Konnektör Yapısı	Erkek ve dişi konnektör
Nominal Gerilim	1000V DC
Nominal Akım	17A – 30A, kullanılan iletken kesitine göre
1.5 mm² Kabloyla Nominal Akım	17A
2.5 mm² / 14 AWG Kabloyla Nominal Akım	22A
4 mm² ve 6 mm² Kabloyla Nominal Akım	30A
Uyumlu İletken Kesitleri	1.5 mm², 2.5 mm², 4 mm² ve 6 mm²
Test Gerilimi	6 kV, 50 Hz, 1 dakika
Çalışma Sıcaklığı	-40°C ile +90°C arası (IEC)
Üst Sıcaklık Sınırı	+105°C (IEC)
Koruma Sınıfı – Eşleştirilmiş	IP67
Koruma Sınıfı – Eşleştirilmemiş	IP2X
Kontak Direnci	0.5 mΩ
Güvenlik Sınıfı	Sınıf II
Kontak Malzemesi	Kalay kaplı bakır alaşımı
Yalıtım Malzemesi	PC/PV
Kilitleme Sistemi	Geçmeli kilit (Snap-in)
Alev Dayanım Sınıfı	UL 94 V-0
Tuz Sisi Testi	IEC 60068-2-52, şiddet derecesi 5

Kullanım Alanları

Güneş paneli kablo bağlantıları
Fotovoltaik enerji sistemleri
Solar panel dizileri
Panel ve inverter arasındaki DC bağlantılar

Şebekeden bağımsız solar sistemler
Karavan ve tekne güneş enerjisi sistemleri
Solar aydınlatma uygulamaları
Yenilenebilir enerji projeleri

Ürün Avantajları

Uygun iletken kesiti kullanıldığında 30A'e kadar nominal akım taşıyabilir.
1000V DC gerilim değeriyle fotovoltaik sistem bağlantılarına uygundur.
Eşleştirilmiş durumda IP67 koruma sınıfıyla suya ve toza karşı koruma sağlar.
Geçmeli kilit sistemi, bağlantının güvenli biçimde sabitlenmesine yardımcı olur.
1.5 mm² ile 6 mm² arasındaki farklı solar kablo kesitleriyle kullanılabilir.
UL 94 V-0 alev dayanım sınıfına sahip yalıtım gövdesiyle üretilmiştir.
Kalay kaplı bakır alaşımlı kontak yapısı düşük bağlantı direnci sağlar.

Montaj ve Güvenlik Önerileri

Konnektör için kullanılacak kontak ve kablo kesiti birbiriyle uyumlu olmalıdır.
İletken bağlantısı uygun MC4 sıkma pensesi ve montaj ekipmanlarıyla yapılmalıdır.
Kablolar kontaklara doğru şekilde sıkılmalı ve gevşek bağlantı bırakılmamalıdır.
IP67 koruma sınıfı yalnızca erkek ve dişi konnektör tamamen eşleştirilip kilitlendiğinde geçerlidir.
Konnektör enerji veya yük altındayken takılmamalı ya da birbirinden ayrılmamalıdır.
Kurulumdan önce sistem enerjisiz duruma getirilmeli ve gerilim bulunmadığı doğrulanmalıdır.
Hasarlı, çatlamış, aşırı ısınmış veya uyumsuz konnektörler kullanılmamalıdır.
Yüksek gerilimli fotovoltaik sistemlerin kurulumu yetkili ve deneyimli kişiler tarafından gerçekleştirilmelidir.

Ürünün 30A nominal akım kapasitesi 4 mm² veya 6 mm² iletken kullanımı için geçerlidir. Daha düşük kablo kesitlerinde izin verilen nominal akım değeri azalır. Konnektörler kesinlikle yük altındayken ayrılmamalıdır.
