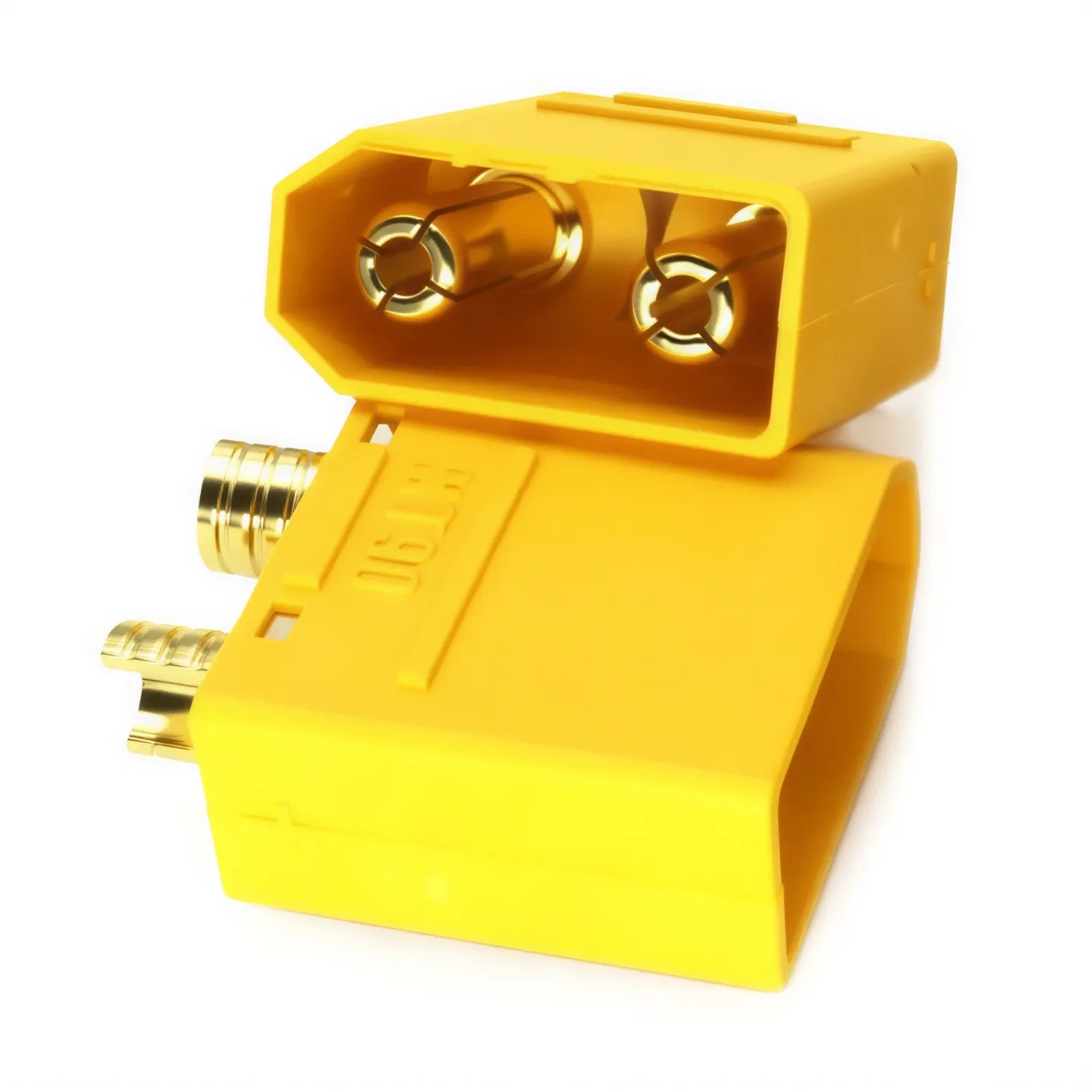

Amass XT90H-M Erkek Konnektör

Amass XT90H-M Erkek Konnektör, yüksek akım gerektiren DC güç bağlantılarında kullanılmak üzere geliştirilmiş kablo tipi bir XT90 sokettir. Li-Po ve Li-ion batarya paketleri, RC sistemleri, elektrikli araç projeleri ve taşınabilir güç uygulamalarında güvenilir enerji aktarımı sağlar.

Altın kaplamalı kontakları düşük temas direnciyle kararlı bağlantı sunarken yüksek sıcaklığa dayanıklı poliamid gövdesi zorlu çalışma koşullarına uyum sağlar. Ürünle birlikte kullanılan arka koruyucu kapak, lehim bağlantılarını yalıtmaya ve kablonun bağlantı noktasında mekanik olarak desteklenmesine yardımcı olur.

Amass XT90H-M Teknik Özellikleri

Kullanım Alanları

Ürün Avantajları

• 40A nominal ve 90A kısa süreli akım kapasitesiyle yüksek güçlü DC bağlantılarını destekler.
• Altın kaplamalı kontakları düşük temas direnci ve kararlı enerji aktarımı sağlar.

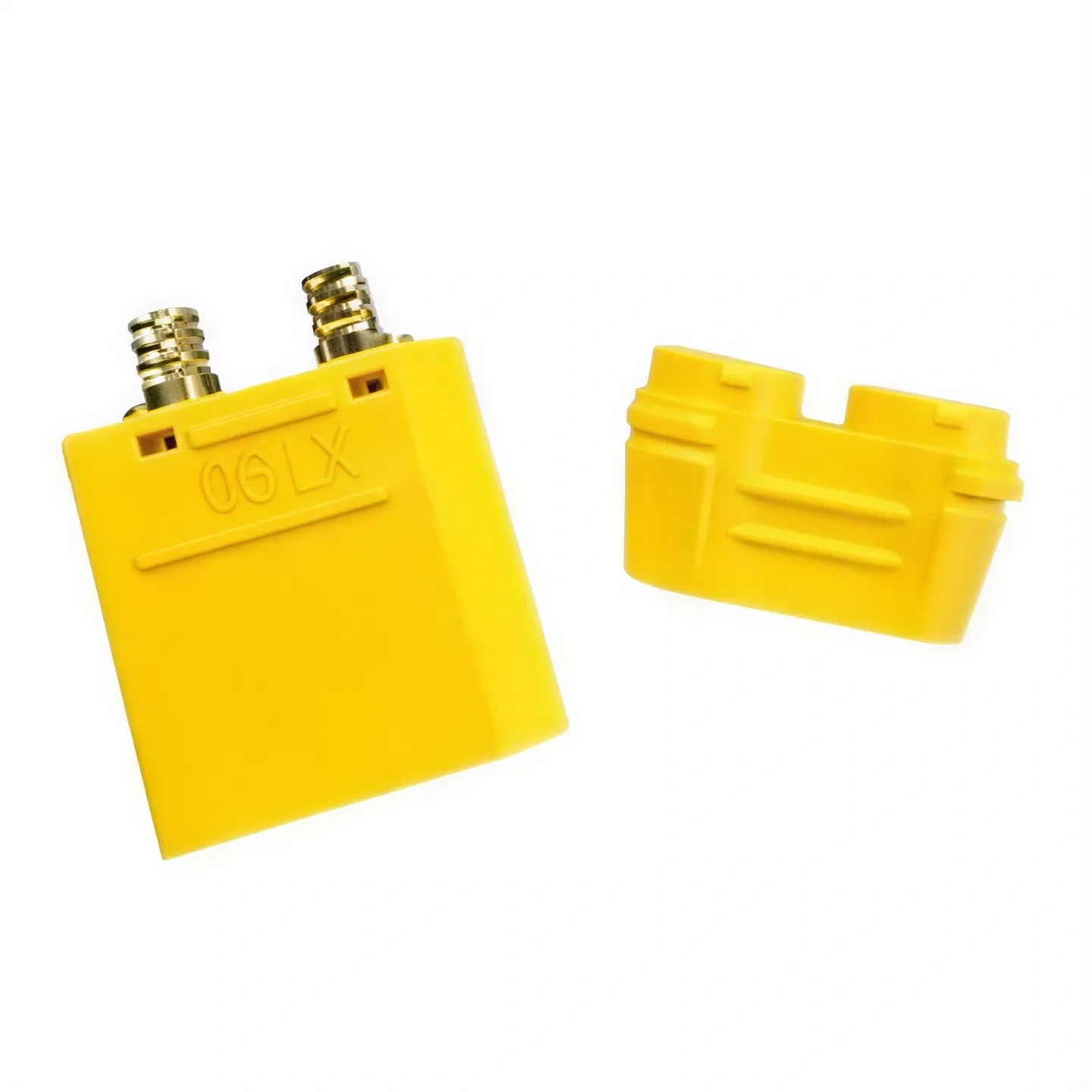

• Arka koruyucu kapak, lehim bağlantılarının yalıtılmasına ve kablonun desteklenmesine yardımcı olur.
• Yüksek sıcaklığa dayanıklı poliamid gövdesi güvenli ve uzun süreli kullanım sunar.
• Polarize XT90 yapısı, uygun eş konnektör kullanıldığında hatalı yönde bağlantı riskini azaltır.
• Standart XT90 dişi konnektörlerle elektriksel ve mekanik uyumluluk sağlar.
• Kablo tipi yapısı sayesinde batarya ve güç bağlantı kablolarına doğrudan uygulanabilir.

Montaj ve Güvenlik Önerileri

• Montaj ve lehimleme işlemleri enerji kaynağı tamamen devre dışıyken yapılmalıdır.
• Bağlantıdan önce eş konnektörün standart XT90 dişi tipinde olduğu kontrol edilmelidir.
• Artı ve eksi kutuplar doğru belirlenmeli, bağlantı polarite işaretlerine uygun yapılmalıdır.
• Kullanılan kablonun kesiti sistemin çalışma akımına ve kablo uzunluğuna uygun seçilmelidir.
• Lehimleme sırasında kontaklar aşırı ısıtılmamalı ve konnektör gövdesi uzun süre yüksek sıcaklığa maruz bırakılmamalıdır.
• Lehimleme tamamlandıktan sonra arka koruyucu kapak gövdeye tam olarak yerleştirilmelidir.
• 90A değeri kısa süreli akım sınırıdır; sürekli kullanımda 40A nominal akım değeri aşılmamalıdır.
• Konnektör takılıp çıkarılırken kablodan çekilmemeli, doğrudan gövdesinden tutulmalıdır.
• Aşırı ısınma, gevşek temas, deformasyon veya kontak yüzeylerinde hasar görülmesi durumunda ürün kullanılmamalıdır.

Paket İçeriği

1 Adet Amass XT90H-M Erkek Konnektör - XT90 Plug
