Sertec 603450 3.7V 1200mAh Devreli Li-Polymer Pil – 1.5A

Sertec 603450, 3.7V nominal gerilim ve 1200mAh kapasiteye sahip, koruma devreli ve şarj edilebilir bir Li-Polymer pil modelidir. 6 × 34 × 50 mm ölçülerindeki dikdörtgen hücre yapısı, taşınabilir elektronik cihazların batarya bölmelerinde ve özel elektronik tasarımlarda kullanılmak üzere geliştirilmiştir. 4.44Wh nominal enerji kapasitesiyle tek hücreli lityum polimer sistemler için kompakt bir enerji depolama çözümü sunar.

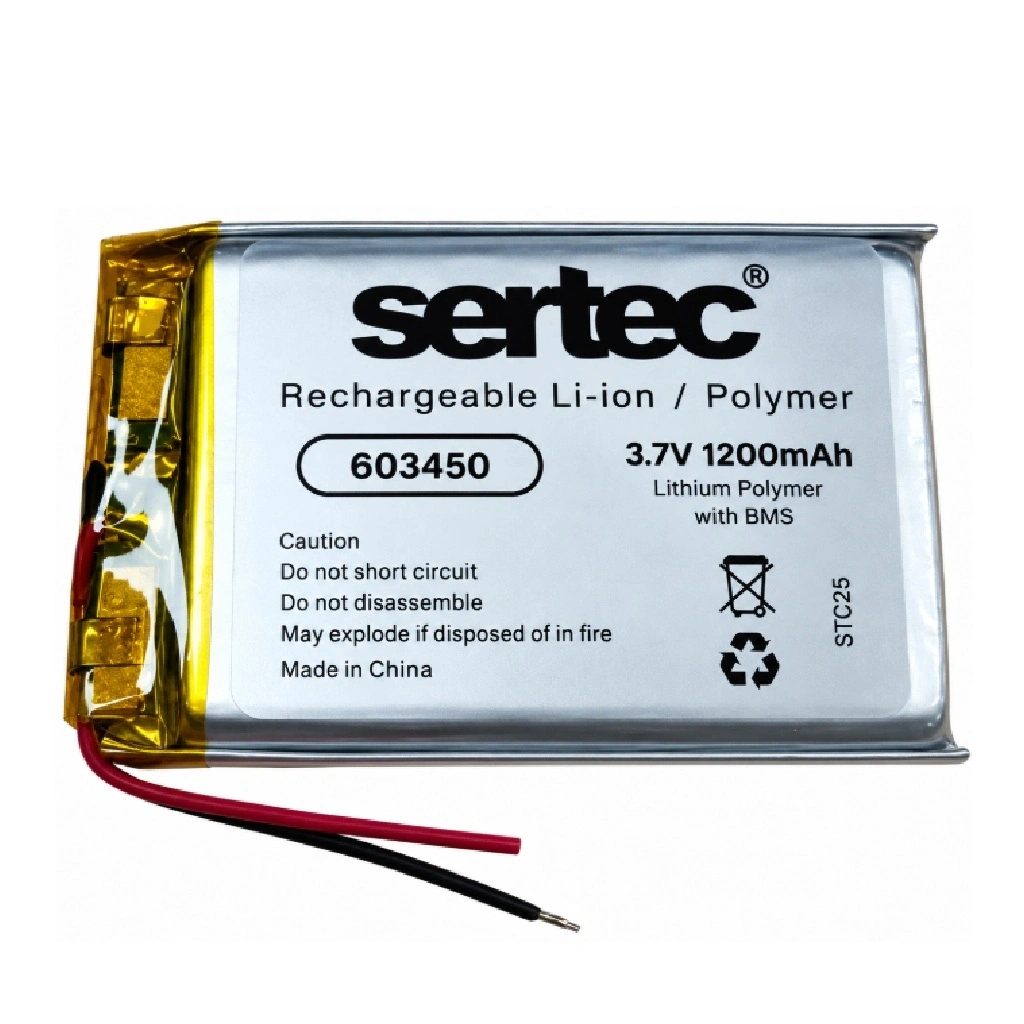

1200mAh kapasitesi sayesinde düşük güç tüketimli elektronik sistemlerde çalışma süresini desteklerken, koruma devreli yapısıyla uygun batarya yönetim sistemlerine entegre edilebilir. Ürün görselinde kırmızı ve siyah renkli, uçları açık iki bağlantı kablosu bulunmaktadır. Bu yapı, uygun bağlantı ve yalıtım işlemleriyle cihazlara montaj yapılmasına olanak tanır; hazır bir soket bağlantısı içermez.

Sertec 603450 Li-Polymer Pil Teknik Özellikleri

603450 Model Kodu ve Hücre Ölçüleri

Li-Polymer pillerde kullanılan 603450 model kodu, hücrenin nominal fiziksel boyutlarını belirtir. Kodun ilk iki rakamı olan “60” yaklaşık 6.0 mm kalınlığı, “34” değeri 34 mm genişliği ve “50” değeri 50 mm uzunluğu ifade eder.

603450 hücresinin 34 × 50 mm yüzey alanı ve 6 mm kalınlığı, ince ve geniş gövdeli alternatiflerden farklı bir montaj profili oluşturur. Pil değişimi yapılırken yalnızca kapasite değil, batarya yuvasının derinliği ve kablo çıkış yönü de dikkate alınmalıdır. Koruma devresi ve kablo bağlantıları nedeniyle toplam montaj ölçüsü nominal hücre ölçülerinden farklı olabilir.

Kullanım Alanları

Sertec 603450 Pilin Öne Çıkan Özellikleri

• 1200mAh kapasite: 1.2Ah enerji depolama kapasitesiyle uyumlu taşınabilir elektronik cihazlarda kullanılabilir.
• 4.44Wh nominal enerji: Gerilim ve kapasite değerlerinden hesaplanan enerji miktarı, farklı pil seçeneklerinin karşılaştırılmasına yardımcı olur.
• 6 mm kalınlığında hücre: Yeterli batarya yuvası derinliği bulunan cihazlar için uygun bir fiziksel yapı sunar.
• Koruma devreli tasarım: Üzerindeki koruma devresi, uygun çalışma koşullarında batarya güvenliğini desteklemeye yardımcı olur.
• Uçları açık bağlantı kabloları: Uygun elektriksel bağlantı ve yalıtım işlemleriyle özel elektronik montajlarda kullanılabilir.
• Şarj edilebilir Li-Polymer teknoloji: Uyumlu şarj yönetimiyle tekrar kullanılabilen tek hücreli bir enerji kaynağıdır.

Uyumluluk ve Montaj Bilgileri

• Ürün, 3.7V nominal gerilimli tek hücreli Li-Polymer batarya gerektiren sistemlerde değerlendirilmelidir.
• Batarya değişiminde 1200mAh kapasite, 6 × 34 × 50 mm hücre ölçüleri ve cihazın elektriksel gereksinimleri karşılaştırılmalıdır.
• Kırmızı ve siyah bağlantı kablolarının kutupları montaj öncesinde multimetre ile doğrulanmalıdır.
• Üründe hazır soket bulunmadığından cihaz bağlantısına uygun sonlandırma ve yalıtım işlemleri gerekebilir.
• Koruma devresi ve kablo çıkışının kapladığı alan için batarya yuvasında yeterli boşluk bırakılmalıdır.
• 1.5A devre bilgisi, hücrenin doğrulanmış sürekli deşarj akımı olarak kabul edilmemelidir.

1200mAh Kapasite ve Çalışma Süresi

Sertec 603450 pilin 1200mAh kapasitesi, cihazın ortalama akım tüketimine bağlı olarak farklı çalışma süreleri sağlayabilir. Örneğin ideal koşullarda sabit 100mA tüketen bir sistem için teorik kapasite hesabı yaklaşık 12 saate karşılık gelir. Gerçek çalışma süresi ise devrenin verimliliği, anlık akım tüketimi, sıcaklık ve kullanılabilir kapasiteye göre değişir.

Bu nedenle pil seçiminde yalnızca mAh değeri değil, cihazın enerji tüketimi ve batarya yönetim yapısı da dikkate alınmalıdır.

Şarj ve Kullanım Güvenliği

• Pil, tek hücreli Li-Polymer bataryalara uygun CC/CV şarj kontrol devresiyle şarj edilmelidir.
• Şarj gerilimi ve akımı, hücre üreticisinin izin verdiği sınırları aşmamalıdır.
• Koruma devresi, uygun şarj yönetim devresinin yerine kullanılmamalıdır.
• Kablo uçlarının birbirine temas etmesi ve kısa devre oluşturması engellenmelidir.
• Pil gövdesi delinmemeli, ezilmemeli, bükülmemeli veya aşırı sıcaklığa maruz bırakılmamalıdır.
• Şişmiş, hasarlı veya anormal derecede ısınan piller kullanılmamalıdır.
• Montaj işlemleri lityum pil güvenliği konusunda bilgi sahibi kişiler tarafından gerçekleştirilmelidir.

Önemli: 1.5A değeri koruma devresine ait ürün bilgisidir; önerilen şarj akımı veya doğrulanmış sürekli deşarj akımı değildir. Kullanım öncesinde cihazın gerilim, akım, şarj devresi ve fiziksel ölçü gereksinimleri kontrol edilmelidir. Hücre ölçülerine kablo ve koruma devresi payı eklenmelidir. 4.44Wh nominal enerji değeri hesaplanmıştır.

Paket İçeriği

1 Adet Sertec 603450 3.7V 1200mAh Devreli Li-Polymer Pil – 1.5A
