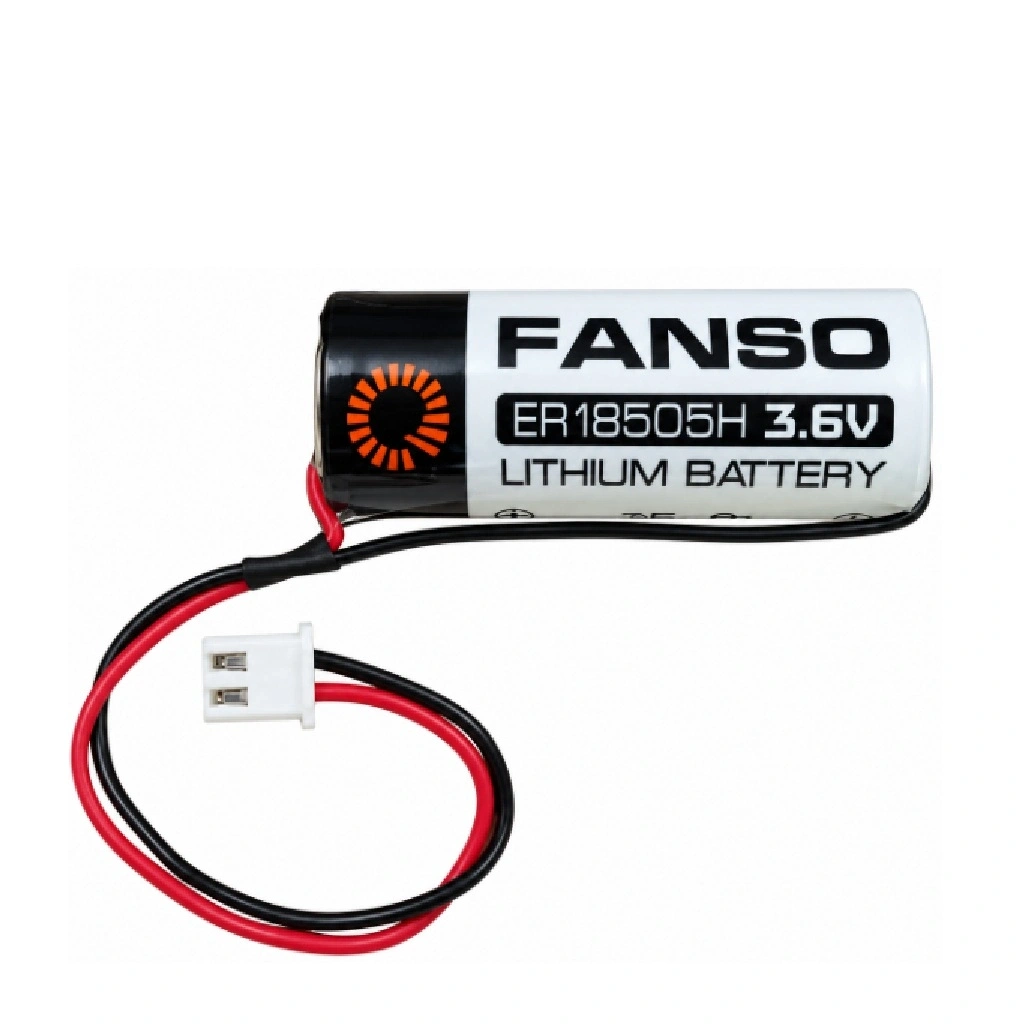

Fanso ER18505H 3.6V 4000mAh Li-SOCl2 Lityum Pil – JST-XH 2.54 Kablolu Konnektörlü

Fanso ER18505H 3.6V 4000mAh Li-SOCl2 Lityum Pil – JST-XH 2.54 Kablolu Konnektörlü, endüstriyel elektronik sistemlerde uzun süreli enerji beslemesi sağlamak amacıyla kullanılan, şarj edilemeyen birincil lityum pil hücresidir. Lityum tionil klorür (Li-SOCl2) kimyasına sahip ürün, 3.6V nominal gerilim ve 4000mAh kapasite sunar. Kablolu yapısı ve JST-XH 2.54 konnektörü sayesinde uygun bağlantı arayüzüne sahip elektronik cihazlarda kullanılabilir.

ER18505H modeli, bobbin tipi hücre yapısına sahiptir. Bu yapı, düşük akım tüketimiyle uzun süre çalışması gereken endüstriyel sistemlerde avantaj sağlar. Pil hücresinin üretici tarafından belirtilen maksimum ölçüleri yaklaşık 18,7 mm çap ve 50,5 mm uzunluktur. Kompakt silindirik tasarımı, uygun montaj alanına sahip cihazlarda kullanılmasına imkân tanır. JST-XH 2.54 kablolu konnektör bağlantısı, uygun cihazlarda pilin elektronik devreye bağlanmasını kolaylaştırır. Ancak konnektörün fiziksel uyumu kadar pin dizilimi ve kutup yönü de kontrol edilmelidir.

4000mAh nominal kapasitesiyle yaklaşık 14,4Wh nominal enerji kapasitesine sahip olan Fanso ER18505H, akıllı sayaçlar, uzaktan izleme sistemleri, veri kayıt cihazları ve düşük güç tüketimli sensör uygulamalarında değerlendirilebilir. Üretici teknik dokümanında maksimum sürekli deşarj akımı 70mA, çalışma sıcaklığı ise -55°C ile +85°C olarak belirtilmiştir. Li-SOCl2 kimyasının düşük öz deşarj özelliği, uzun süreli depolama ve seyrek bakım gerektiren sistemlerde avantaj sağlar. Ürün tek kullanımlıktır ve kesinlikle şarj edilmemelidir.

Fanso ER18505H 3.6V 4000mAh Li-SOCl2 Lityum Pil – JST-XH 2.54 Kablolu Konnektörlü Teknik Özellikleri

Kullanım Alanları

Ürün Avantajları

• 3.6V nominal gerilimiyle uyumlu endüstriyel elektronik sistemlerde enerji beslemesi sağlar.
• 4000mAh kapasitesi, düşük güç tüketimli cihazlarda uzun süreli kullanım imkânı sunar.
• Bobbin tipi Li-SOCl2 hücre yapısı, düşük akımlı ve uzun süreli enerji gerektiren uygulamalara uygundur.
• JST-XH 2.54 kablolu konnektör yapısı, uygun elektronik cihazlara bağlantıyı kolaylaştırır.
• 2 pinli konnektör yapısı, uyumlu bağlantı noktalarına sahip sistemlerde kullanılabilir.
• Yaklaşık 18,7 mm çapı ve 50,5 mm uzunluğuyla kompakt endüstriyel sistemlere entegre edilebilir.
• 14,4Wh nominal enerji kapasitesiyle uzun süreli enerji beslemesi gerektiren sistemlerde değerlendirilebilir.
• Düşük öz deşarj özelliği, uzun süreli depolama ve seyrek bakım gerektiren uygulamalarda avantaj sağlar.
• -55°C ile +85°C çalışma sıcaklığı aralığı, farklı çevresel koşullardaki endüstriyel uygulamalarda kullanım imkânı sunar.
• Birincil lityum pil yapısı sayesinde kullanım öncesinde şarj işlemi gerektirmez.

Kullanım ve Güvenlik Önerileri

• Fanso ER18505H birincil lityum pildir ve kesinlikle şarj edilmemelidir.
• Li-ion, Ni-MH, Ni-Cd veya diğer pil şarj cihazlarına bağlanmamalıdır.
• Pilin 3.6V nominal geriliminin kullanılacak cihazın çalışma gerilimiyle uyumlu olduğu doğrulanmalıdır.
• Pilin fiziksel ölçülerinin cihazın montaj alanına uygunluğu kontrol edilmelidir.
• JST-XH 2.54 konnektörün cihaz üzerindeki bağlantı soketiyle uyumlu olduğu doğrulanmalıdır.
• Konnektörün aynı tipte olması, kablo polaritesinin ve pin diziliminin aynı olduğu anlamına gelmez.
• Bağlantı yapılmadan önce pozitif ve negatif kutup yönleri kontrol edilmelidir.
• Konnektör cihaz soketine zorlanarak takılmamalıdır.
• Pil ters kutuplu bağlanmamalıdır.
• Pil kısa devre yaptırılmamalı ve iletken metal nesnelerle korunmasız şekilde temas ettirilmemelidir.
• Maksimum sürekli deşarj akımı olan 70mA değeri aşılmamalıdır.
• Yüksek ani akım gerektiren cihazlarda pilin uygunluğu üretici teknik verileriyle doğrulanmalıdır.
• Bobbin tipi hücrelerde uzun süreli depolama sonrasında görülebilecek gerilim gecikmesi dikkate alınmalıdır.
• Pil delinmemeli, ezilmemeli, sökülmemeli veya mekanik olarak zorlanmamalıdır.
• Pilin dış kaplaması veya metal gövdesi zarar görmüşse kullanılmamalıdır.
• Kablo izolasyonu hasar görmüş veya konnektör bağlantısı gevşemiş ürünler kullanılmamalıdır.
• Kablolar aşırı çekilmemeli, keskin şekilde bükülmemeli ve mekanik zorlanmaya maruz bırakılmamalıdır.
• Pil ateşe atılmamalı, yakılmamalı veya aşırı sıcaklığa maruz bırakılmamalıdır.
• Çalışma sıcaklığı üretici tarafından belirtilen -55°C ile +85°C sınırları içerisinde tutulmalıdır.
• Geniş çalışma sıcaklığı aralığı, her sıcaklıkta aynı kapasite ve deşarj performansının elde edileceği anlamına gelmez.
• Pil suya, yoğun neme ve aşındırıcı ortamlara karşı korunmalıdır.
• Farklı marka, model, kapasite veya kullanım geçmişine sahip piller aynı batarya grubunda karıştırılmamalıdır.
• Birden fazla pilin seri veya paralel bağlantısı yalnızca uygun mühendislik tasarımıyla gerçekleştirilmelidir.
• Pilin doğrudan lehimlenmesi yerine mevcut kablolu bağlantısı veya üretici tarafından onaylanmış bağlantı yöntemi kullanılmalıdır.
• Pilde sızıntı, aşırı ısınma, şişme veya anormal koku tespit edilirse kullanım derhal durdurulmalıdır.
• Hasarlı pilin içeriğiyle temas edilmemeli ve uygun güvenlik önlemleri alınmalıdır.
• Uzun süre kullanılmayacak piller serin, kuru ve doğrudan güneş ışığı almayan bir ortamda saklanmalıdır.
• Depolama sırasında kablo uçlarının ve konnektör temas noktalarının kısa devre yapması önlenmelidir.
• Piller çocukların erişemeyeceği yerlerde saklanmalıdır.
• Kullanım ömrü dolan Li-SOCl2 piller evsel atıklara atılmamalı, uygun atık pil toplama noktalarına teslim edilmelidir.

Önemli: Fanso ER18505H, 3.6V nominal gerilimli ve 4000mAh kapasiteli Li-SOCl2 birincil lityum pildir. Şarj edilebilir değildir ve hiçbir koşulda şarj edilmemelidir. JST-XH 2.54 kablolu konnektör bağlantısına sahiptir. Üretici tarafından maksimum sürekli deşarj akımı 70mA olarak belirtilmiştir. Hücre ölçüleri yaklaşık 18,7 × 50,5 mm'dir. Kullanım öncesinde cihazın gerilim, akım, konnektör tipi, pin dizilimi ve polarite gereksinimleri mutlaka kontrol edilmelidir.
