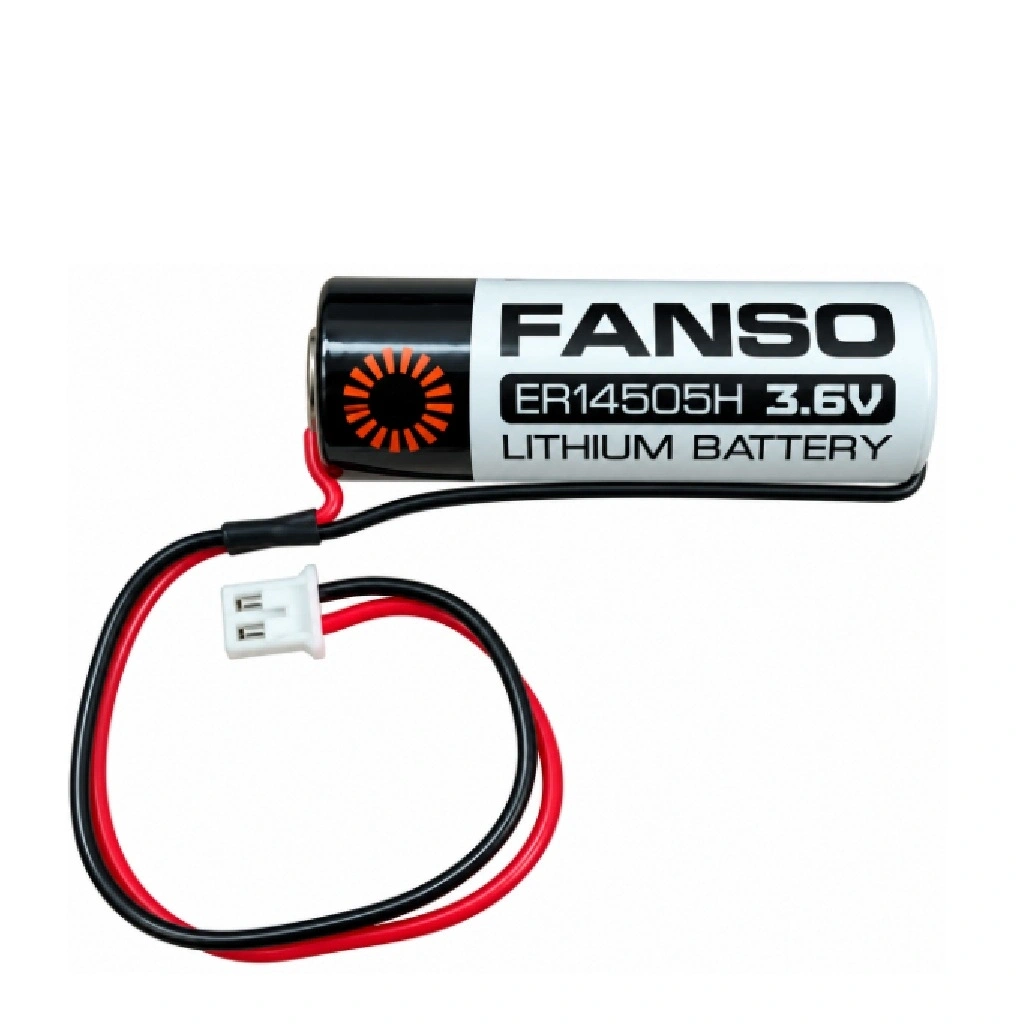

Fanso ER14505H 3.6V 2600mAh Li-SOCl2 Lityum Pil – JST-PH 2.0 Kablolu Konnektörlü

Fanso ER14505H 3.6V 2600mAh Li-SOCl2 Lityum Pil – JST-PH 2.0 Kablolu Konnektörlü, endüstriyel elektronik sistemlerde uzun süreli enerji beslemesi sağlamak amacıyla kullanılan, şarj edilemeyen birincil lityum pil modelidir. Lityum tionil klorür (Li-SOCl2) kimyasına sahip ürün, 3.6V nominal gerilim ve 2600mAh kapasite sunar. JST-PH 2.0 kablolu konnektör yapısıyla uyumlu bağlantı arayüzüne sahip elektronik cihazlarda kullanılabilir.

ER14505H modeli, düşük akım tüketimiyle uzun süre çalışması gereken uygulamalara yönelik bobbin tipi hücre yapısına sahiptir. Yaklaşık 14,5 mm çapı ve 50,5 mm uzunluğu sayesinde fiziksel ölçüleriyle uyumlu montaj alanlarına yerleştirilebilir. JST-PH serisi konnektörün 2,0 mm pin aralığı, bağlantı standardını belirleyen önemli bir özelliktir. Konnektörün fiziksel uyumu, kablo polaritesinin ve pin diziliminin cihazla aynı olduğu anlamına gelmez. Bu nedenle montaj öncesinde bağlantı özellikleri kontrol edilmelidir.

2600mAh nominal kapasitesiyle yaklaşık 9,36Wh nominal enerji kapasitesine sahip Fanso ER14505H; akıllı sayaçlar, endüstriyel veri kaydediciler, uzaktan izleme sistemleri ve düşük güç tüketimli sensör uygulamalarında değerlendirilebilir. Hücreye ait teknik verilerde maksimum sürekli deşarj akımı 60mA, maksimum darbe akımı ise 150mA olarak belirtilmiştir. -55°C ile +85°C çalışma sıcaklığı aralığı ve düşük öz deşarj özelliği, uzun süreli enerji ihtiyacı bulunan uygulamalarda avantaj sağlar. Ürün tek kullanımlıktır ve kesinlikle şarj edilmemelidir.

Fanso ER14505H 3.6V 2600mAh Li-SOCl2 Lityum Pil – JST-PH 2.0 Kablolu Konnektörlü Teknik Özellikleri

Kullanım Alanları

Ürün Avantajları

• 3.6V nominal gerilimiyle uyumlu endüstriyel elektronik sistemlerde enerji beslemesi sağlar.
• 2600mAh kapasitesi, düşük güç tüketimli cihazlarda uzun süreli kullanım imkânı sunar.
• Bobbin tipi Li-SOCl2 hücre yapısı, düşük akımlı ve uzun süreli enerji gerektiren uygulamalara uygundur.
• JST-PH 2.0 kablolu konnektör yapısı, uygun elektronik cihazlara bağlantıyı kolaylaştırır.
• 2,0 mm pin aralığına sahip konnektörüyle aynı bağlantı standardını kullanan sistemlerde değerlendirilebilir.
• Yaklaşık 14,5 mm çapı ve 50,5 mm uzunluğuyla kompakt elektronik sistemlere entegre edilebilir.
• 9,36Wh nominal enerji kapasitesiyle uzun süreli enerji beslemesi gerektiren sistemlerde kullanılabilir.
• 60mA maksimum sürekli deşarj akımı, düşük akımlı uygulamalarda kullanım için teknik bir referans sunar.
• Düşük öz deşarj özelliği, uzun süreli depolama ve seyrek bakım gerektiren uygulamalarda avantaj sağlar.
• -55°C ile +85°C çalışma sıcaklığı aralığı, farklı çevresel koşullardaki endüstriyel uygulamalarda kullanım imkânı sunar.

Kullanım ve Güvenlik Önerileri

• Fanso ER14505H birincil lityum pildir ve kesinlikle şarj edilmemelidir.
• Li-ion, Ni-MH, Ni-Cd veya diğer pil şarj cihazlarına bağlanmamalıdır.
• Pilin 3.6V nominal geriliminin kullanılacak cihazın çalışma gerilimiyle uyumlu olduğu doğrulanmalıdır.
• Standart 1.5V pil kullanan cihazlarda, üretici tarafından 3.6V desteği belirtilmedikçe kullanılmamalıdır.
• Pilin fiziksel ölçülerinin cihazın montaj alanına uygunluğu kontrol edilmelidir.
• JST-PH 2.0 konnektörün cihaz üzerindeki bağlantı soketiyle uyumlu olduğu doğrulanmalıdır.
• JST-PH 2.0 ve JST-XH 2.54 konnektörlerin farklı bağlantı standartları olduğu dikkate alınmalıdır.
• Konnektörün aynı tipte olması, kablo polaritesinin ve pin diziliminin aynı olduğu anlamına gelmez.
• Bağlantı yapılmadan önce pozitif ve negatif kutup yönleri kontrol edilmelidir.
• Konnektör cihaz soketine zorlanarak takılmamalıdır.
• Pil ters kutuplu bağlanmamalıdır.
• Pil kısa devre yaptırılmamalı ve iletken metal nesnelerle korunmasız şekilde temas ettirilmemelidir.
• Maksimum sürekli deşarj akımı olan 60mA değeri aşılmamalıdır.
• 150mA maksimum darbe akımı, sürekli çalışma akımı olarak değerlendirilmemelidir.
• Yüksek ani akım gerektiren cihazlarda pilin uygunluğu üretici teknik verileriyle doğrulanmalıdır.
• Bobbin tipi hücrelerde uzun süreli depolama sonrasında görülebilecek gerilim gecikmesi dikkate alınmalıdır.
• Pil delinmemeli, ezilmemeli, sökülmemeli veya mekanik olarak zorlanmamalıdır.
• Pilin dış kaplaması veya metal gövdesi zarar görmüşse kullanılmamalıdır.
• Kablo izolasyonu hasar görmüş veya konnektör bağlantısı gevşemiş ürünler kullanılmamalıdır.
• Kablolar aşırı çekilmemeli, keskin şekilde bükülmemeli ve mekanik zorlanmaya maruz bırakılmamalıdır.
• Pil ateşe atılmamalı, yakılmamalı veya aşırı sıcaklığa maruz bırakılmamalıdır.
• Çalışma sıcaklığı -55°C ile +85°C sınırları içerisinde tutulmalıdır.
• Geniş çalışma sıcaklığı aralığı, her sıcaklıkta aynı kapasite ve deşarj performansının elde edileceği anlamına gelmez.
• Pil suya, yoğun neme ve aşındırıcı ortamlara karşı korunmalıdır.
• Farklı marka, model, kapasite veya kullanım geçmişine sahip piller aynı batarya grubunda karıştırılmamalıdır.
• Birden fazla pilin seri veya paralel bağlantısı yalnızca uygun mühendislik tasarımıyla gerçekleştirilmelidir.
• Pilin doğrudan lehimlenmesi yerine mevcut kablolu bağlantısı veya üretici tarafından onaylanmış bağlantı yöntemi kullanılmalıdır.
• Pilde sızıntı, aşırı ısınma, şişme veya anormal koku tespit edilirse kullanım derhal durdurulmalıdır.
• Hasarlı pilin içeriğiyle temas edilmemeli ve uygun güvenlik önlemleri alınmalıdır.
• Uzun süre kullanılmayacak piller serin, kuru ve doğrudan güneş ışığı almayan bir ortamda saklanmalıdır.
• Depolama sırasında kablo uçlarının ve konnektör temas noktalarının kısa devre yapması önlenmelidir.
• Piller çocukların erişemeyeceği yerlerde saklanmalıdır.
• Kullanım ömrü dolan Li-SOCl2 piller evsel atıklara atılmamalı, uygun atık pil toplama noktalarına teslim edilmelidir.

Önemli: Fanso ER14505H, 3.6V nominal gerilimli ve 2600mAh kapasiteli Li-SOCl2 birincil lityum pildir. Şarj edilebilir değildir ve hiçbir koşulda şarj edilmemelidir. JST-PH 2.0 kablolu konnektör bağlantısına sahiptir. Maksimum sürekli deşarj akımı 60mA, maksimum darbe akımı ise 150mA olarak belirtilmiştir. Hücre ölçüleri yaklaşık 14,5 × 50,5 mm'dir. Kullanım öncesinde cihazın gerilim, akım, konnektör tipi, pin dizilimi ve polarite gereksinimleri mutlaka kontrol edilmelidir.
