Sertec 602535 3.7V 600mAh Devreli Li-Polymer Pil – 1.5A

Sertec 602535, 3.7V nominal gerilim ve 600mAh kapasite sunan, koruma devreli, şarj edilebilir lityum polimer (Li-Polymer) pildir. 6 mm kalınlık, 25 mm genişlik ve 35 mm uzunluğa sahip hücre yapısı, özellikle batarya bölmesi sınırlı olan taşınabilir elektronik cihazların bakım, onarım ve geliştirme çalışmalarında kullanılmasına olanak tanır.

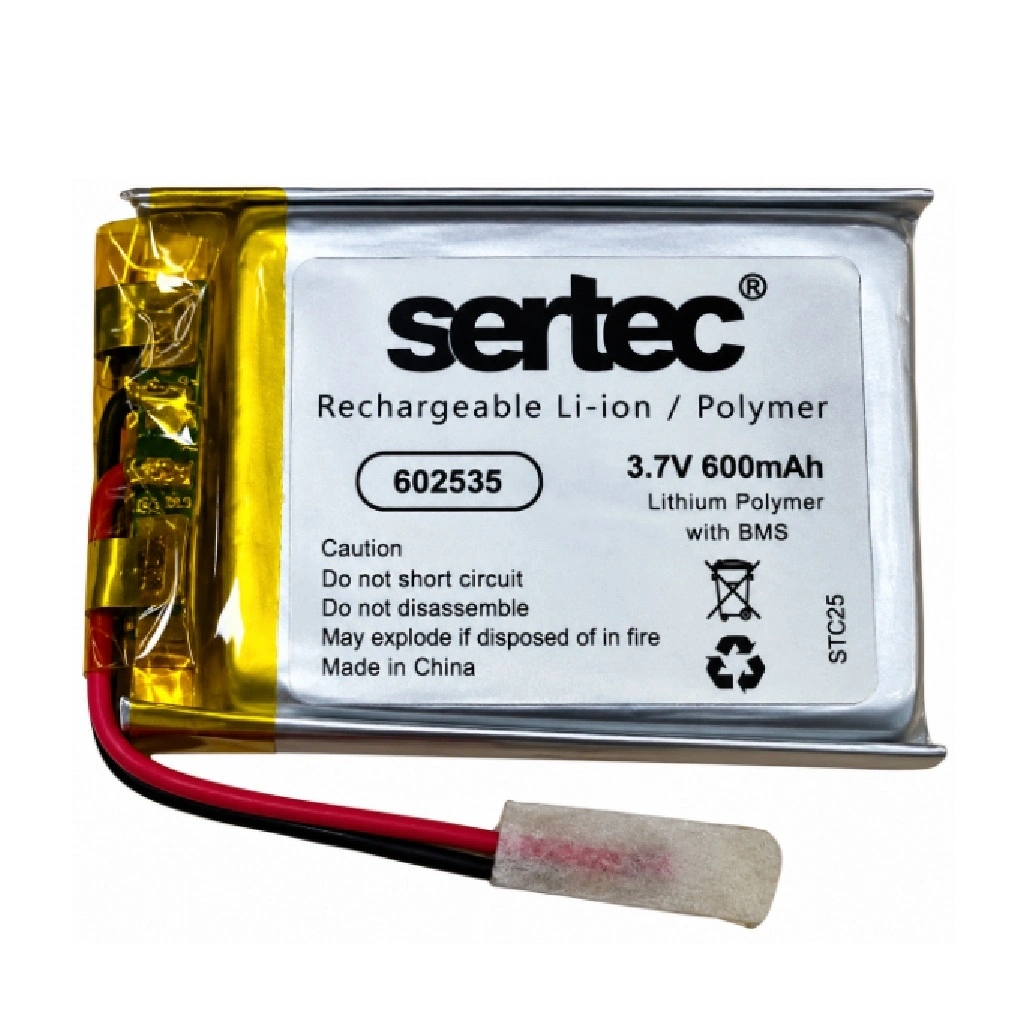

Ürünün 600mAh kapasitesi, 2.22Wh nominal enerjiye karşılık gelir. Bu kapasite, cihazın güç tüketimine bağlı olarak kompakt sensörler, veri toplama modülleri ve düşük güçlü taşınabilir elektronik uygulamalar için değerlendirilebilir. Pilin üzerinde 1.5A değerinde koruma devresi bulunur. Ürün görselinde kırmızı ve siyah olmak üzere iki bağlantı kablosu görülmektedir; uç kısmında standart bir fiş tipi doğrulanamadığından bağlantı öncesinde kablo uçlarının ve polaritenin kontrol edilmesi gerekir.

Sertec 602535 Li-Polymer Pil Teknik Özellikleri

602535 Model Kodu ve Fiziksel Yapısı

602535 kodu, Li-Polymer hücrenin nominal fiziksel boyutlarını tanımlar. İlk iki rakam olan 60 yaklaşık 6.0 mm kalınlığı, sonraki 25 değeri 25 mm genişliği ve son 35 değeri 35 mm uzunluğu ifade eder. Bu ölçüler Sertec'in resmî ürün bilgilerinde belirtilen boyutlarla örtüşmektedir.

602535 modelinin öne çıkan fiziksel özelliği, 25 × 35 mm yüzey alanına sahip küçük dikdörtgen formudur. Daha geniş yüzeyli ancak daha ince pil modellerinden farklı olarak 6 mm kalınlığındaki gövdesi, cihaz içinde yeterli derinliği bulunan kompakt batarya yuvaları için değerlendirilebilir. Koruma devresi, kablo çıkışı ve yalıtım bileşenleri toplam montaj ölçüsünü etkileyebileceğinden yerleşim planında ek boşluk bırakılması önerilir.

Kullanım Alanları

Sertec 602535 Pilin Öne Çıkan Avantajları

• 600mAh kapasite: Düşük ve orta düzeyde enerji ihtiyacı bulunan uyumlu taşınabilir devrelerde kullanılabilecek 0.6Ah enerji depolama kapasitesi sunar.
• Kompakt dikdörtgen gövde: 25 × 35 mm hücre yüzeyi sayesinde uygun boyutlu batarya bölmelerine yerleştirilebilir.
• Koruma devreli tasarım: Üzerinde koruma devresi bulunması, uygun sistem tasarımında pilin elektriksel güvenliğini destekler.
• Şarj edilebilir kimya: Tek kullanımlık pillerin aksine, uyumlu şarj yönetimiyle tekrar şarj edilebilir.
• İki kablolu bağlantı: Görseldeki kırmızı-siyah kablo yapısı, uygun bağlantı ve yalıtım işlemleriyle özel elektronik montajlarda değerlendirilebilir.
• Tek hücreli sistemlere uygunluk: 3.7V nominal Li-Polymer pil gerektiren ve elektriksel sınırları uyumlu cihazlarda kullanılabilir.

Uyumluluk ve Montaj Bilgileri

• Eski pilin yerine kullanılacaksa öncelikle 3.7V nominal gerilim ve Li-Polymer hücre kimyası eşleşmelidir.
• 600mAh kapasite, cihazın çalışma süresini etkiler. Farklı kapasitede pil kullanılması tek başına elektriksel uyumluluğu garanti etmez.
• 6 × 25 × 35 mm ölçüler yalnızca hücre gövdesi için değerlendirilmelidir. Kablo çıkışı ve koruma devresi için ayrıca yer ayrılmalıdır.
• Ürün görselinde iki kablo görülür. Kırmızı ve siyah kabloların gerçek kutup bağlantısı montajdan önce multimetre ile doğrulanmalıdır.
• Görselde belirli bir standart soket doğrulanmadığı için cihazın mevcut soketine doğrudan takılabileceği varsayılmamalıdır.
• Bağlantı yapılırken kabloların kısa devre oluşturmayacak şekilde yalıtılması ve mekanik gerilimden korunması gerekir.
• Koruma devresinin akım değeri ile cihazın sürekli ve anlık akım ihtiyacı karşılaştırılmalıdır. 1.5A değeri tek başına hücrenin doğrulanmış sürekli deşarj kapasitesi olarak yorumlanmamalıdır.

600mAh Kapasite ve Çalışma Süresi Hakkında

Bir pilin cihazı ne kadar süre çalıştıracağı yalnızca mAh kapasitesine bağlı değildir. Cihazın ortalama akım tüketimi, anlık yükleri, gerilim dönüştürme kayıpları, sıcaklık ve pilin kullanım koşulları gerçek çalışma süresini etkiler.

Örneğin teorik olarak sabit 100mA akım tüketen bir sistemde 600mAh kapasite, ideal koşullarda yaklaşık 6 saatlik kapasite karşılığına denk gelir. Ancak bu değer garanti edilen çalışma süresi değildir; pratikte kullanılabilir kapasite ve sistem kayıpları nedeniyle farklı sonuçlar elde edilir.

Şarj ve Kullanım Güvenliği

• Pil, tek hücreli Li-Polymer bataryalar için tasarlanmış uygun CC/CV şarj yönetim devresiyle şarj edilmelidir.
• Şarj akımı, üreticinin ilgili hücre için izin verdiği değerleri aşmamalıdır. Ürünün 1.5A koruma devresi bilgisi şarj akımı olarak kullanılmamalıdır.
• Koruma devresi, şarj kontrol ünitesinin yerine geçmez; uygun şarj sonlandırma ve gerilim kontrolü gereklidir.
• Hücreye doğrudan lehim uygulanmamalı, gövde delinmemeli, sıkıştırılmamalı veya bükülmemelidir.
• Kısa devre, ters kutuplama ve aşırı ısınmaya karşı gerekli önlemler alınmalıdır.
• Şişme, deformasyon, sızıntı, anormal koku veya aşırı sıcaklık tespit edilen piller kullanılmamalıdır.
• Seri veya paralel batarya grupları oluşturulacaksa buna uygun koruma, dengeleme ve şarj tasarımı kullanılmalıdır.

Önemli: Ürünün 1.5A değeri koruma devresine ilişkin satıcı/üretici bilgisidir; önerilen şarj akımı veya doğrulanmış sürekli deşarj akımı değildir. Pilin 2.22Wh nominal enerjisi 3.7V × 0.6Ah formülüyle hesaplanmıştır. Fotoğraftaki bağlantı ucunun standart bir konnektör olduğu doğrulanamadığından soket uyumluluğu varsayılmamalıdır. 6 × 25 × 35 mm hücre ölçülerine koruma devresi ve kablo payı eklenmelidir.

Paket İçeriği

1 Adet Sertec 602535 3.7V 600mAh Devreli Li-Polymer Pil – 1.5A
