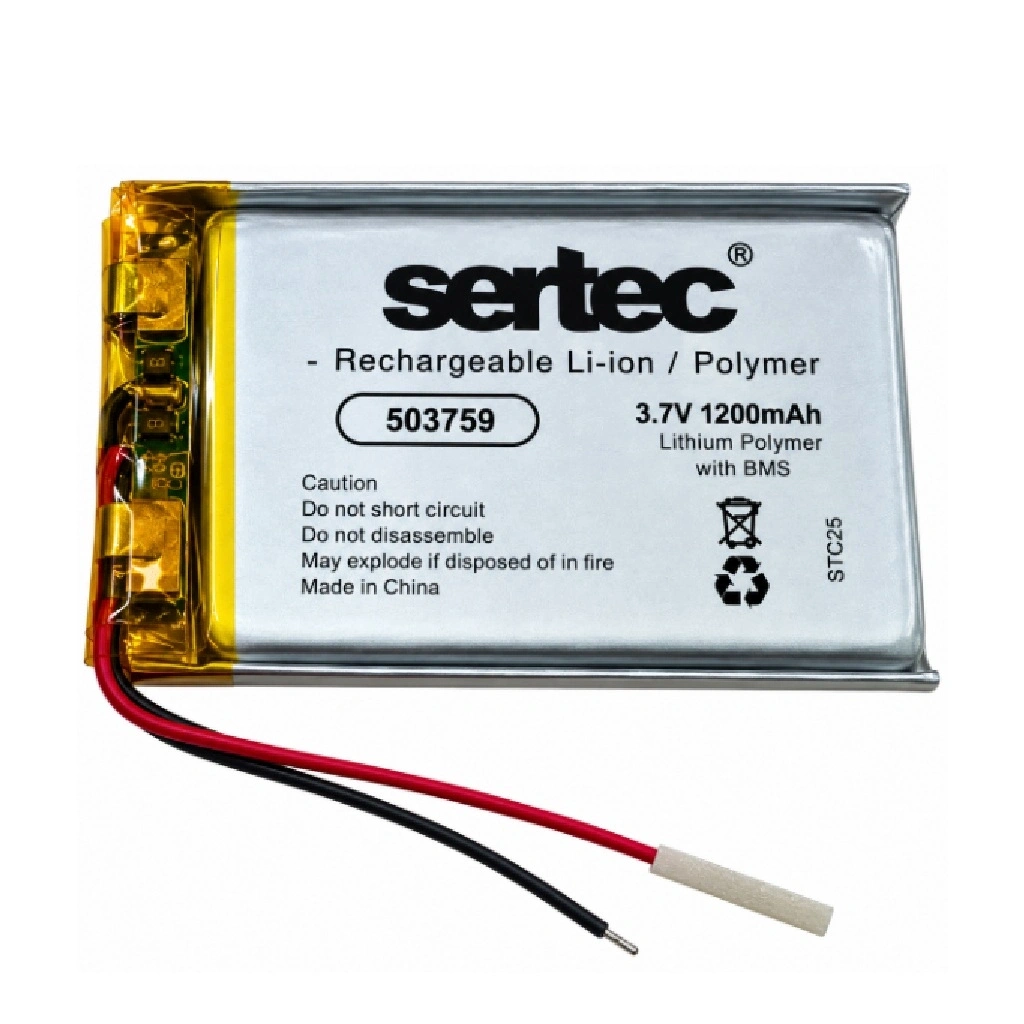

Sertec 503759 3.7V 1200mAh Devreli Li-Polymer Pil – 1.5A

Sertec 503759, taşınabilir elektronik cihazlarda ve kompakt batarya sistemlerinde kullanılmak üzere tasarlanmış, 3.7V nominal gerilime ve 1200mAh kapasiteye sahip şarj edilebilir bir Li-Polymer pil hücresidir. Yaklaşık 5 × 37 × 59 mm hücre ölçüleriyle ince ve dikdörtgen bir yapıya sahip olan ürün, uygun montaj alanı bulunan elektronik sistemlerde enerji depolama çözümü sunar.

Pil üzerinde koruma devresi bulunur ve ürünün devre akım değeri 1.5A olarak belirtilmiştir. Tek hücreli lityum polimer batarya kullanan taşınabilir cihazlarda, elektronik kontrol sistemlerinde ve özel batarya uygulamalarında değerlendirilebilir. Kullanımdan önce pilin fiziksel ölçüleri, bağlantı yapısı, kutup sıralaması ve cihazın elektriksel gereksinimleri kontrol edilmelidir.

Sertec 503759 Li-Polymer Pil Teknik Özellikleri

503759 Model Kodu ve Ölçü Açıklaması

Li-Polymer hücrelerde kullanılan 503759 model kodu, pilin yaklaşık fiziksel ölçülerini ifade eder. Bu kodda “50” yaklaşık 5.0 mm kalınlığı, “37” yaklaşık 37 mm genişliği ve “59” yaklaşık 59 mm uzunluğu belirtir. Bu ölçüler Sertec tarafından paylaşılan ürün teknik bilgileriyle uyumludur.

Yaklaşık 5 mm kalınlığındaki ince hücre yapısı, taşınabilir elektronik cihazların batarya bölmelerinde yerleşim avantajı sağlayabilir. Ancak koruma devresi, bağlantı kabloları ve varsa bağlantı soketi ürünün toplam dış ölçülerini artırabileceğinden, montaj alanı belirlenirken yalnızca hücre ölçüleri esas alınmamalıdır.

Kullanım Alanları

Ürün Avantajları

• 1200mAh kapasitesiyle uyumlu taşınabilir elektronik cihazlarda enerji depolama imkânı sunar.
• Yaklaşık 5 mm kalınlığındaki ince hücre yapısı, düşük profilli elektronik tasarımlarda yerleşim kolaylığı sağlayabilir.
• 37 × 59 mm yüzey ölçüleri, uygun dikdörtgen batarya bölmelerinde kullanılmasına imkân tanır.
• Şarj edilebilir Li-Polymer teknolojisi sayesinde uygun şarj koşullarında tekrar kullanılabilir.
• Üzerindeki koruma devresi, pilin elektriksel güvenliğini desteklemeye yardımcı olur.
• 3.7V nominal gerilimiyle uyumlu tek hücreli lityum polimer sistemlerde kullanılabilir.
• Kompakt hücre yapısı, özel elektronik tasarımlar ve prototip geliştirme çalışmalarında değerlendirilebilir.

Uyumluluk ve Montaj Bilgileri

• Ürün, tek hücreli 3.7V Li-Polymer pil sistemleriyle uyumlu elektronik cihazlarda kullanılmalıdır.
• Montaj alanı belirlenirken 5 × 37 × 59 mm hücre ölçülerinin yanında koruma devresi ve bağlantı bileşenlerinin kapladığı alan da dikkate alınmalıdır.
• Bağlantı yapılmadan önce pozitif ve negatif kutuplar uygun bir ölçüm cihazıyla doğrulanmalıdır.
• Cihazın sürekli ve anlık akım ihtiyacı pil hücresinin ve koruma devresinin desteklediği sınırlar içinde olmalıdır.
• Mevcut bir pilin yerine kullanılacaksa nominal gerilim, kapasite, ölçüler, bağlantı tipi ve kutup sıralaması birlikte karşılaştırılmalıdır.
• Bağlantı uçlarının cihazın soket veya bağlantı noktasıyla uyumlu olduğu doğrulanmalıdır.
• Koruma devresinin bulunması, uygun şarj kontrol devresi kullanımının yerine geçmez.

Kullanım ve Güvenlik Önerileri

• Pil yalnızca tek hücreli Li-Polymer kimyasına ve üreticinin belirttiği şarj sınırlarına uygun CC/CV şarj devresiyle şarj edilmelidir.
• Şarj gerilimi ve akımı pilin izin verilen teknik sınırlarını aşmamalıdır.
• Pil kısa devre yapılmamalı, ters kutuplu bağlanmamalı veya uygun olmayan bir güç kaynağına doğrudan bağlanmamalıdır.
• Hücre delinmemeli, ezilmemeli, bükülmemeli, sökülmemeli veya ateşe atılmamalıdır.
• Şişmiş, hasar görmüş, aşırı ısınan veya dış kaplaması bozulmuş piller kullanılmamalıdır.
• Pil doğrudan güneş ışığından, aşırı sıcaklıktan ve nemli ortamlardan korunmalıdır.
• Montaj ve bağlantı işlemleri lityum pil güvenliği konusunda deneyimli kişiler tarafından yapılmalıdır.

1.5A değeri pil kapasitesi veya önerilen şarj akımı değildir; Sertec tarafından ürünün koruma devresi için belirtilen akım değeridir. Bu değerin sürekli deşarj akımı olarak kullanılabileceği ayrıca doğrulanmalıdır. Sertec ürün sayfasının bağlantı adresinde 1050mAh ifadesi bulunsa da güncel ürün başlığı ve teknik özellikler tablosunda kapasite 1200mAh olarak belirtilmiştir. Hücre ölçüleri 5 × 37 × 59 mm olup koruma devresi ve bağlantı bileşenleri toplam dış ölçüleri değiştirebilir. Nominal enerji değeri 3.7V × 1.2Ah üzerinden hesaplanmıştır.

Paket İçeriği

1 Adet Sertec 503759 3.7V 1200mAh Devreli Li-Polymer Pil – 1.5A
