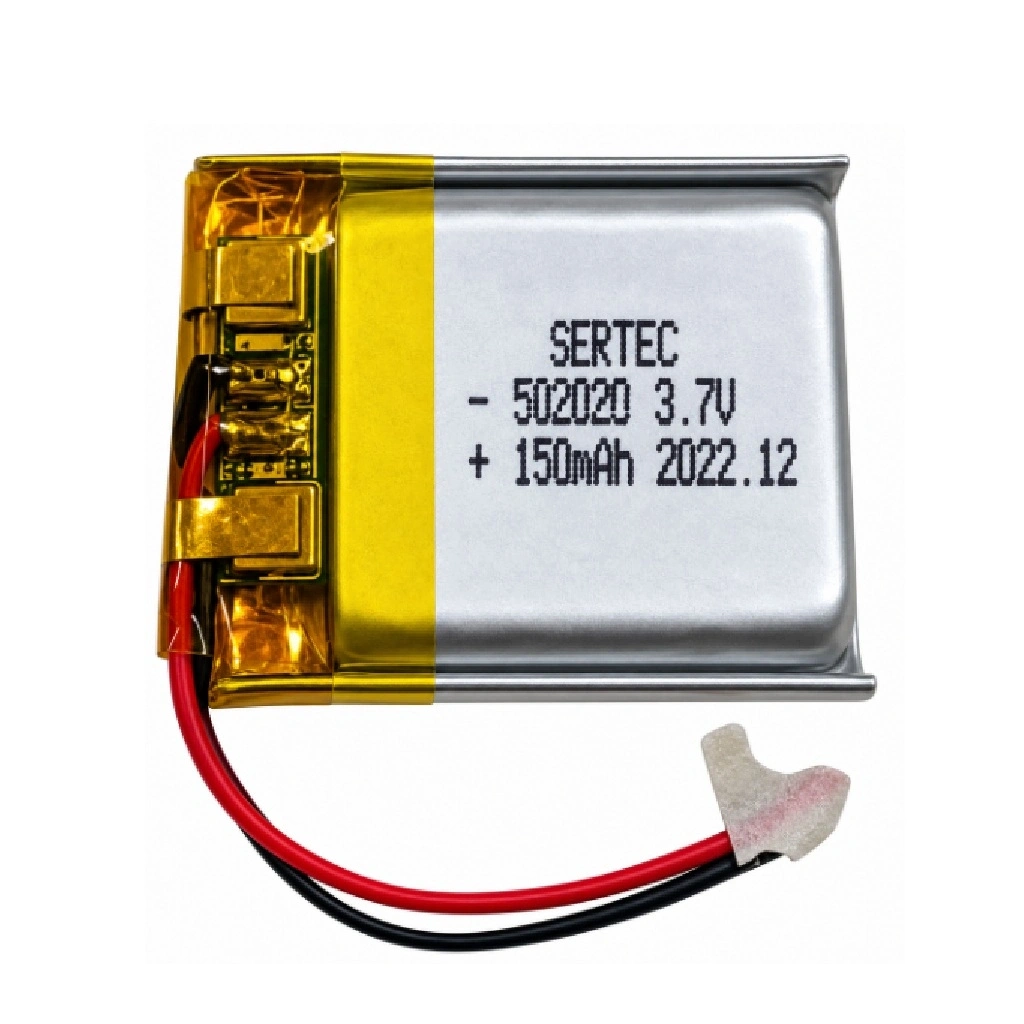

Sertec 502020 3.7V 150mAh Devreli Li-Polymer Pil – 1.5A

Sertec 502020 3.7V 150mAh devreli Li-Polymer pil, çok sınırlı montaj alanına sahip kompakt elektronik cihazlarda kullanılmak üzere tasarlanmış şarj edilebilir bir enerji hücresidir. Yaklaşık 5 × 20 × 20 mm ölçülerindeki küçük ve yassı gövdesiyle fiziksel ve elektriksel özellikleri uyumlu cihazlara yerleştirilebilir.

Tek hücreli 1S yapıda çalışan pilin nominal gerilimi 3.7V, tam dolu gerilimi ise 4.2V'tur. Üzerindeki koruma devresi hücrenin güvenli çalışma sınırlarının korunmasına yardımcı olur. Ürün, kırmızı artı ve siyah eksi açık uçlu bağlantı kablolarına sahiptir.

Sertec 502020 Li-Polymer Pil Teknik Özellikleri

502020 Model Kodu ve Ölçüler

502020 model kodu pil hücresinin yaklaşık fiziksel ölçülerini ifade eder. Buna göre hücre yaklaşık 5 mm kalınlığa, 20 mm genişliğe ve 20 mm uzunluğa sahiptir. Koruma devresi, kablo çıkışı ve üretim toleransları nedeniyle ürünün toplam dış ölçülerinde küçük farklılıklar görülebilir.

Satın almadan önce pilin yerleştirileceği alan ölçülmeli; hücre gövdesinin yanı sıra koruma devresi ve kablo çıkışı için de yeterli alan bulunduğu doğrulanmalıdır.

Devreli Yapı ve 1.5A Değeri

Pil üzerinde bulunan koruma devresi; aşırı şarj, aşırı deşarj ve kısa devre gibi uygun olmayan çalışma koşullarında hücrenin korunmasına yardımcı olur. Kaynaklarda belirtilen 1.5A değeri ürünün devreli yapısına ait akım özelliğidir.

1.5A bilgisi pilin her koşulda bu akımda sürekli kullanılabileceği şeklinde değerlendirilmemelidir. Güvenli çalışma akımı belirlenirken hücre kapasitesi, koruma devresi, bağlantı kabloları, çalışma sıcaklığı ve cihazın başlangıç akımı birlikte dikkate alınmalıdır.

Kullanım Alanları

Ürün Avantajları

• 150mAh kapasitesiyle düşük güçlü kompakt cihazlarda kullanılabilir.
• Yaklaşık 20 × 20 mm taban ölçüsü küçük pil bölmelerine uyum sağlayabilir.
• Üzerindeki koruma devresi hücrenin güvenli çalışma sınırlarının korunmasına yardımcı olur.
• Açık uçlu kabloları farklı bağlantı uygulamalarına uyarlanabilir.
• Tek hücreli 3.7V Li-Polymer sistemlere uygundur.
• Tekrar şarj edilebilir yapısıyla pil değişimi ve özel elektronik projelerde kullanılabilir.

Uyumluluk Kontrolü

• Cihazın 1S ve 3.7V nominal gerilimli Li-Polymer pille çalıştığı doğrulanmalıdır.
• Yaklaşık 5 × 20 × 20 mm ölçülerin cihazın pil bölmesine uygunluğu kontrol edilmelidir.
• Cihazın çalışma ve ilk hareket akımı pilin ve koruma devresinin sınırlarına uygun olmalıdır.
• Ürün soketsizdir; gerekli soket veya bağlantı elemanı ayrıca temin edilmelidir.
• Bağlantı sırasında kırmızı artı ve siyah eksi kablonun kutupları doğrulanmalıdır.
• Eski pilde ilave sensör veya farklı sayıda bağlantı kablosu bulunuyorsa doğrudan uyumlu olduğu varsayılmamalıdır.

Şarj ve Güvenlik Önerileri

• Yalnızca 1S Li-Polymer pil kimyasına uygun, 4.2V sonlandırma gerilimli şarj sistemi kullanılmalıdır.
• Şarj akımı pilin kapasitesine ve üretici sınırlarına uygun şekilde belirlenmelidir.
• Pil kontrolsüz bir güç kaynağına doğrudan bağlanarak şarj edilmemelidir.
• Bağlantı yapılmadan önce kablo kutupları ölçülerek doğrulanmalıdır.
• Pil kısa devre yapılmamalı, delinmemeli, ezilmemeli, bükülmemeli veya ateşe atılmamalıdır.
• Şişmiş, hasar görmüş, aşırı ısınan veya dış kaplaması bozulmuş piller kullanılmamalıdır.
• Şarj işlemi gözetimsiz bırakılmamalı ve yanıcı malzemelerden uzakta gerçekleştirilmelidir.
• Kullanım ömrünü tamamlayan pil uygun geri dönüşüm noktasına teslim edilmelidir.

Bu ürün açık uçlu kablo bağlantısına sahiptir ve üzerinde hazır soket bulunmamaktadır. Montaj öncesinde gerilim, kapasite, fiziksel ölçü, cihazın akım ihtiyacı ve kutup yönü kontrol edilmelidir. Kabloya soket ekleme veya lehimleme işlemi, lityum pil güvenliği konusunda deneyimli kişiler tarafından gerçekleştirilmelidir.

Paket İçeriği

1 Adet Sertec 502020 3.7V 150mAh Devreli Li-Polymer Pil – 1.5A
