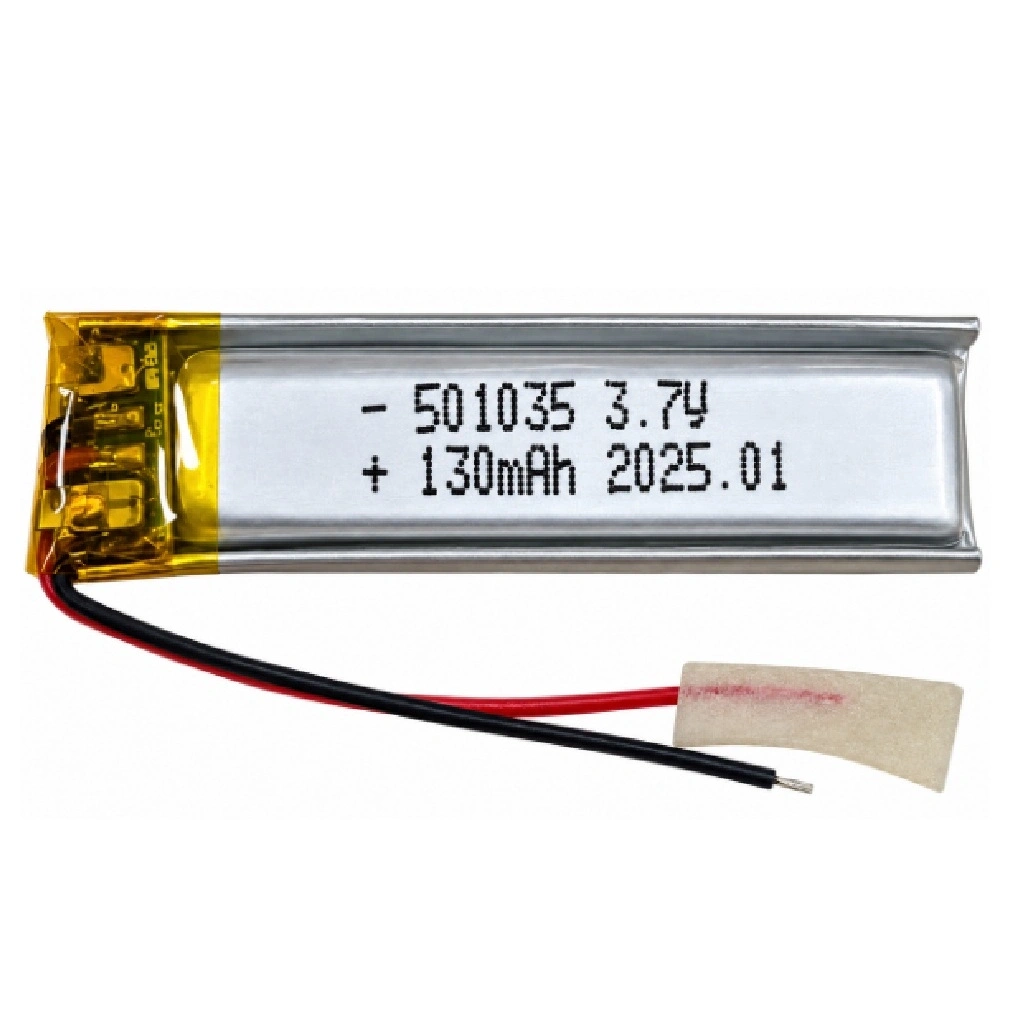

Sertec 501035 3.7V 130mAh Devreli Li-Polymer Pil – 1.5A

Sertec 501035 3.7V 130mAh devreli Li-Polymer pil, sınırlı montaj alanına sahip taşınabilir elektronik cihazlar ve düşük enerji tüketimli projeler için geliştirilmiş, şarj edilebilir tek hücreli bir enerji kaynağıdır. Yaklaşık 5 × 10 × 35 mm hücre ölçüleri sayesinde ince ve kompakt cihazların içerisine yerleştirilebilir.

Pil üzerinde bulunan koruma devresi, hücrenin güvenli çalışma sınırlarının dışına çıkmasını önlemeye yardımcı olur. Üretici ürün özelliğini “Devreli / 1.5A” olarak belirtmektedir. Bu değer koruma devresiyle ilgili akım değeridir; pilin önerilen şarj akımı olarak değerlendirilmemelidir.

Ürün kırmızı ve siyah bağlantı kablolarıyla birlikte gelir. Kablo uçları konnektörsüz ve açık yapıdadır. Bu sayede uygun cihaz bağlantısı veya istenen konnektör, kutup yönlerine dikkat edilerek kullanıcı tarafından uygulanabilir.

Sertec 501035 Li-Polymer Pil Teknik Özellikleri

501035 Hücre Kodunun Anlamı

• 50: Yaklaşık 5,0 mm hücre kalınlığını ifade eder.
• 10: Yaklaşık 10 mm hücre genişliğini ifade eder.
• 35: Yaklaşık 35 mm hücre uzunluğunu ifade eder.
• Belirtilen ölçüler hücre gövdesine aittir; koruma devresi, izolasyon bandı ve kablolar toplam montaj alanını artırabilir.

Koruma Devresi

• Entegre koruma devresi, hücrenin güvenli kullanım sınırlarının korunmasına yardımcı olur.
• Aşırı şarj ve aşırı deşarj koşullarına karşı hücrenin korunmasını destekler.
• Aşırı akım ve kısa devre durumlarında çıkışın sınırlandırılmasına yardımcı olur.
• Koruma devresi, doğru şarj cihazı kullanma zorunluluğunu ortadan kaldırmaz.
• Üreticinin belirttiği 1.5A değeri koruma devresine aittir; şarj akımı olarak kullanılmamalıdır.

Kullanım Alanları

Ürün Avantajları

• 130mAh kapasitesiyle düşük enerji tüketimli taşınabilir cihazlara uygun bir çözüm sunar.
• İnce ve kompakt hücre yapısı, sınırlı montaj alanlarında kullanım kolaylığı sağlar.
• Dahili koruma devresi, hücrenin güvenli kullanım sınırlarının korunmasına yardımcı olur.
• Açık uçlu bağlantı kabloları, projeye uygun konnektörün sonradan takılabilmesine imkân verir.
• Şarj edilebilir yapısı sayesinde uyumlu cihazlarda tekrar kullanılabilir.
• Standart 3.7V nominal gerilimli tek hücreli Li-Polymer sistemlerle kullanılabilir.

Uyumluluk ve Montaj Bilgileri

• Satın almadan önce cihazın 3.7V Li-Polymer pil ve 4.2V tam şarj gerilimiyle uyumlu olduğu kontrol edilmelidir.
• Hücre gövdesinin yanı sıra koruma devresi, kablolar ve bağlantı alanı için yeterli montaj boşluğu bulunmalıdır.
• Eski pil değiştirilirken gerilim, kimyasal yapı, kapasite, ölçü, kutup yönü ve bağlantı yapısı birlikte karşılaştırılmalıdır.
• Kırmızı kablo pozitif, siyah kablo negatif bağlantı için kullanılmalıdır.
• Ürün konnektörsüzdür; gerekli konnektör veya cihaz bağlantısı ayrıca hazırlanmalıdır.
• Yalnızca fiziksel ölçülerin benzer olması, pilin cihazla elektriksel olarak uyumlu olduğu anlamına gelmez.

Şarj ve Güvenlik Önerileri

• Pil yalnızca tek hücreli 3.7V Li-Polymer piller için tasarlanmış, 4.2V sonlandırma gerilimine sahip uygun bir şarj devresiyle şarj edilmelidir.
• 1.5A koruma devresi değeri şarj akımı değildir. Şarj akımı belirlenirken hücre kapasitesi ve cihaz üreticisinin gereksinimleri dikkate alınmalıdır.
• Kablo bağlantısı yapılırken artı ve eksi kutuplar kesinlikle ters bağlanmamalıdır.
• Kablo uçları birbirine temas ettirilmemeli ve kısa devre oluşturulmamalıdır.
• Pil delinmemeli, ezilmemeli, bükülmemeli, sökülmemeli veya ateşe atılmamalıdır.
• Pil gövdesine doğrudan lehimleme veya uzun süreli yüksek ısı uygulanmamalıdır.
• Şişmiş, delinmiş, aşırı ısınmış veya fiziksel olarak hasar görmüş piller kullanılmamalıdır.
• Şarj işlemi yanıcı malzemelerden uzakta ve gözetim altında gerçekleştirilmelidir.
• Pil çocukların erişemeyeceği, serin ve kuru bir ortamda saklanmalıdır.
• Kullanım ömrünü tamamlayan pil uygun atık pil toplama veya geri dönüşüm noktalarına teslim edilmelidir.

501035 ölçü kodu hücre gövdesinin yaklaşık 5 × 10 × 35 mm boyutlarını ifade eder. Koruma devresi ve kablo çıkışları nedeniyle ürünün ihtiyaç duyduğu toplam montaj alanı daha büyük olabilir. Satın almadan önce cihaz içerisindeki kullanılabilir alan ile kutup ve bağlantı yapısı kontrol edilmelidir.

Paket İçeriği

1 Adet Sertec 501035 3.7V 130mAh Devreli Li-Polymer Pil – 1.5A, Açık Uçlu Kablolu
