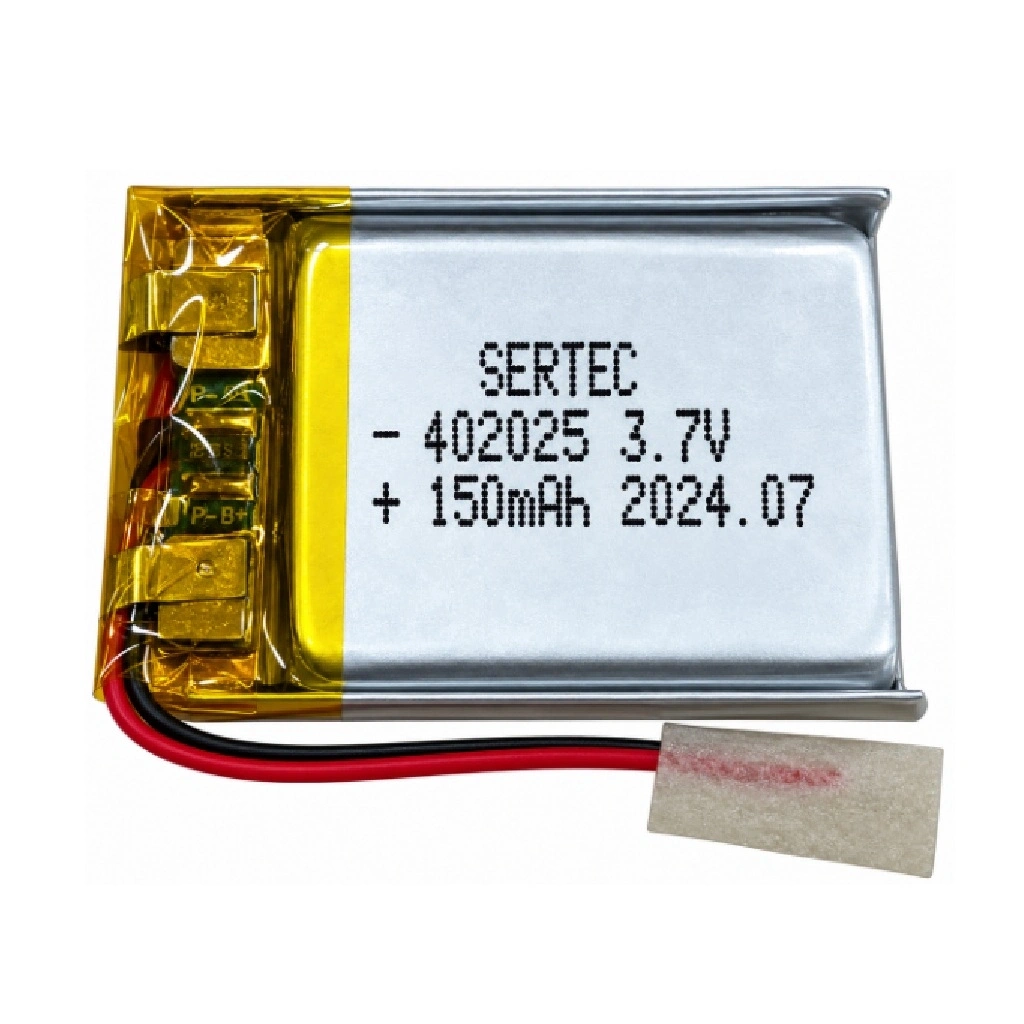

Sertec 402025 3.7V 150mAh Devreli Li-Polymer Pil – 1.5A

Sertec 402025, küçük boyutlu ve taşınabilir elektronik cihazlarda kullanılmak üzere tasarlanmış, 3.7V nominal gerilime ve 150mAh kapasiteye sahip şarj edilebilir bir Li-Polymer pil hücresidir. Yaklaşık 4 × 20 × 25 mm hücre ölçüleriyle ince ve kompakt bir yapıya sahip olan ürün, sınırlı montaj alanı bulunan elektronik sistemlerde enerji depolama çözümü olarak değerlendirilebilir.

Pil üzerinde koruma devresi bulunur ve ürünün devre akım değeri 1.5A olarak belirtilmiştir. Kırmızı ve siyah kablolardan oluşan bağlantı yapısı, uygun elektronik devrelere ve cihazlara montaj yapılabilmesine imkân tanır. Kullanımdan önce pilin ölçüleri, bağlantı uçları, kutupları ve cihazın elektriksel gereksinimleri kontrol edilmelidir.

Sertec 402025 Li-Polymer Pil Teknik Özellikleri

402025 Model Kodu ve Ölçü Açıklaması

Li-Polymer hücrelerde kullanılan 402025 model kodu, pilin yaklaşık fiziksel ölçülerini ifade eder. Bu kodda “40” yaklaşık 4.0 mm kalınlığı, “20” yaklaşık 20 mm genişliği ve “25” yaklaşık 25 mm uzunluğu belirtir. Bu ölçüler Sertec tarafından paylaşılan ürün teknik bilgileriyle uyumludur.

İnce ve dikdörtgen hücre yapısı, özellikle küçük boyutlu elektronik cihazlarda montaj avantajı sağlayabilir. Bununla birlikte koruma devresi ve bağlantı kabloları ürünün toplam dış ölçülerini artırabileceğinden, montaj alanı belirlenirken yalnızca hücre ölçüleri esas alınmamalıdır.

Kullanım Alanları

Ürün Avantajları

• 150mAh kapasitesiyle düşük güç tüketimli elektronik uygulamalarda enerji depolama imkânı sunar.
• Yaklaşık 4 mm kalınlığındaki ince hücre yapısı, sınırlı montaj alanlarına sahip cihazlarda yerleşim kolaylığı sağlayabilir.
• Şarj edilebilir Li-Polymer teknolojisi sayesinde uygun şarj koşullarında tekrar kullanılabilir.
• Üzerindeki koruma devresi, pilin elektriksel güvenliğini desteklemeye yardımcı olur.
• Kırmızı ve siyah kablolu çıkışı, uygun elektronik devrelere bağlantı yapılmasını kolaylaştırır.
• 3.7V nominal gerilimiyle uyumlu tek hücreli lityum polimer sistemlerde kullanılabilir.

Uyumluluk ve Montaj Bilgileri

• Ürün, tek hücreli 3.7V Li-Polymer pil sistemleriyle uyumlu elektronik cihazlarda kullanılmalıdır.
• Montaj alanı belirlenirken 4 × 20 × 25 mm hücre ölçülerinin yanında koruma devresi ve bağlantı kablolarının kapladığı alan da dikkate alınmalıdır.
• Bağlantı yapılmadan önce kırmızı ve siyah kabloların pozitif ve negatif kutupları uygun bir ölçüm cihazıyla doğrulanmalıdır.
• Cihazın sürekli ve anlık akım ihtiyacı pil hücresinin ve koruma devresinin desteklediği sınırlar içinde olmalıdır.
• Mevcut bir pilin yerine kullanılacaksa nominal gerilim, kapasite, ölçüler, bağlantı yapısı ve kutup sıralaması birlikte karşılaştırılmalıdır.
• Kablo uçlarına uygun soket veya bağlantı elemanı uygulanması gerekebilir.
• Koruma devresinin bulunması, uygun şarj kontrol devresi kullanımının yerine geçmez.

Kullanım ve Güvenlik Önerileri

• Pil yalnızca tek hücreli Li-Polymer kimyasına ve üreticinin belirttiği şarj sınırlarına uygun CC/CV şarj devresiyle şarj edilmelidir.
• Şarj gerilimi ve akımı pilin izin verilen teknik sınırlarını aşmamalıdır. Düşük kapasiteli hücrelerde uygun şarj akımı seçimine özellikle dikkat edilmelidir.
• Pil kısa devre yapılmamalı, ters kutuplu bağlanmamalı veya uygun olmayan bir güç kaynağına doğrudan bağlanmamalıdır.
• Hücre delinmemeli, ezilmemeli, bükülmemeli, sökülmemeli veya ateşe atılmamalıdır.
• Şişmiş, hasar görmüş, aşırı ısınan veya dış kaplaması bozulmuş piller kullanılmamalıdır.
• Pil doğrudan güneş ışığından, aşırı sıcaklıktan ve nemli ortamlardan korunmalıdır.
• Montaj ve bağlantı işlemleri lityum pil güvenliği konusunda deneyimli kişiler tarafından yapılmalıdır.

1.5A değeri pil kapasitesi veya önerilen şarj akımı değildir; Sertec tarafından ürünün koruma devresi için belirtilen akım değeridir. Bu değerin sürekli deşarj akımı olarak kullanılabileceği ayrıca doğrulanmalıdır. Hücre ölçüleri 4 × 20 × 25 mm olup koruma devresi ve bağlantı kabloları toplam dış ölçüleri değiştirebilir. Nominal enerji değeri 3.7V × 0.15Ah üzerinden hesaplanmıştır.

Paket İçeriği

1 Adet Sertec 402025 3.7V 150mAh Devreli Li-Polymer Pil – 1.5A
