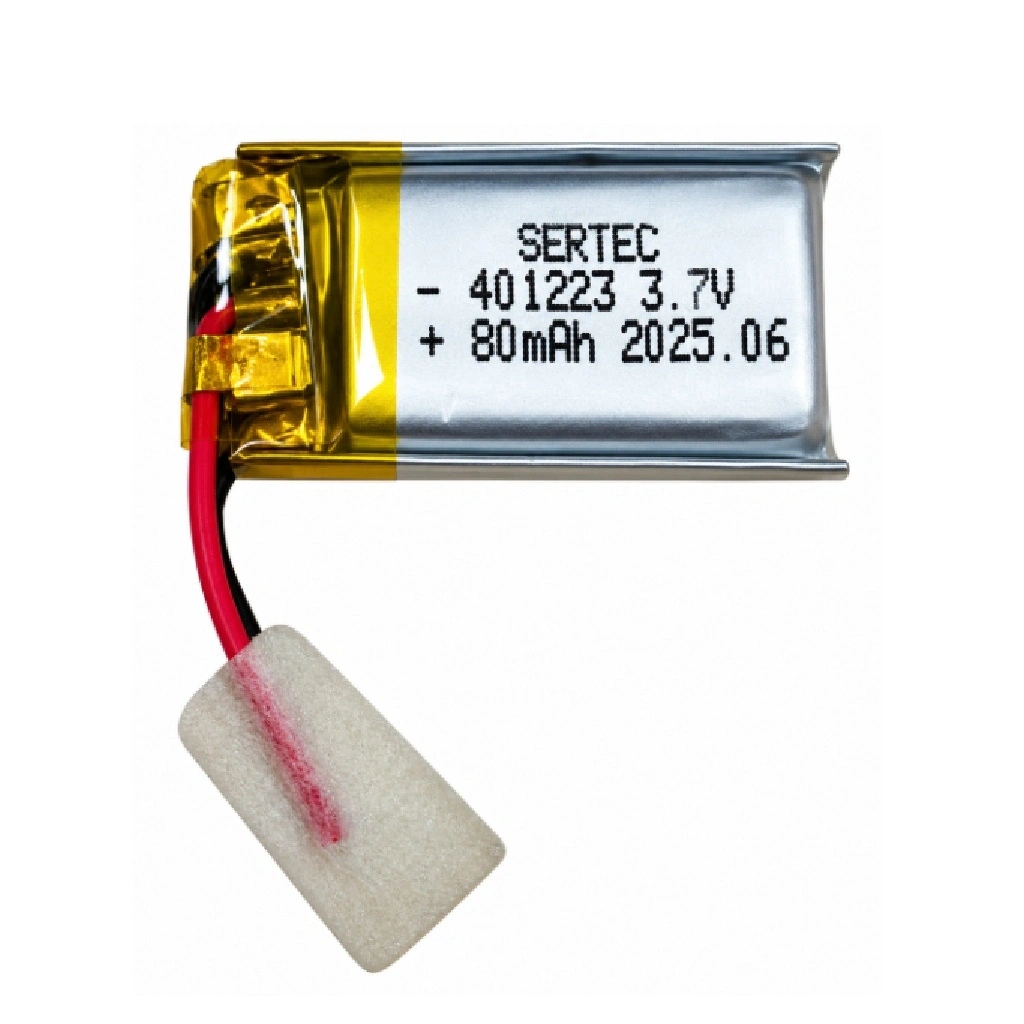

Sertec 401223 3.7V 80mAh Devreli Li-Polymer Pil – 1.5A

Sertec 401223, küçük boyutlu ve düşük güç tüketimli elektronik cihazlarda kullanılmak üzere tasarlanmış, 3.7V nominal gerilime ve 80mAh kapasiteye sahip şarj edilebilir bir Li-Polymer pil hücresidir. Yaklaşık 4 × 12 × 23 mm hücre ölçüleriyle ince, dar ve kompakt bir yapıya sahip olan ürün, sınırlı montaj alanlarına sahip taşınabilir elektronik sistemlerde enerji depolama çözümü olarak değerlendirilebilir.

Pil üzerinde koruma devresi bulunur ve ürünün devre akım değeri 1.5A olarak belirtilmiştir. Tek hücreli lityum polimer batarya kullanan uyumlu cihazlarda, minyatür sensör sistemlerinde ve özel elektronik geliştirme projelerinde kullanılabilir. Montaj öncesinde pilin fiziksel ölçüleri, bağlantı yapısı, kutup sıralaması ve cihazın elektriksel gereksinimleri kontrol edilmelidir.

Sertec 401223 Li-Polymer Pil Teknik Özellikleri

401223 Model Kodu ve Ölçü Açıklaması

Li-Polymer hücrelerde kullanılan 401223 model kodu, pilin yaklaşık fiziksel ölçülerini ifade eder. Bu kodda “40” yaklaşık 4.0 mm kalınlığı, “12” yaklaşık 12 mm genişliği ve “23” yaklaşık 23 mm uzunluğu belirtir. Bu ölçüler Sertec tarafından paylaşılan ürün teknik bilgileriyle uyumludur.

Yaklaşık 12 × 23 mm yüzey ölçülerine sahip kompakt hücre yapısı, küçük elektronik cihazlarda ve dar batarya bölmelerinde yerleşim avantajı sağlayabilir. Bununla birlikte koruma devresi, bağlantı kabloları ve varsa bağlantı soketi ürünün toplam dış ölçülerini artırabileceğinden, montaj alanı belirlenirken yalnızca hücre ölçüleri esas alınmamalıdır.

Kullanım Alanları

Ürün Avantajları

• 80mAh kapasitesiyle düşük enerji tüketimine sahip kompakt elektronik sistemlerde enerji depolama imkânı sunar.
• Yaklaşık 4 × 12 × 23 mm hücre ölçüleri sayesinde dar ve sınırlı montaj alanlarında değerlendirilebilir.
• Yaklaşık 4 mm kalınlığındaki ince hücre yapısı, düşük profilli elektronik tasarımlarda yerleşim kolaylığı sağlayabilir.
• Şarj edilebilir Li-Polymer teknolojisi, uygun şarj koşullarında tekrar kullanılabilir bir enerji çözümü sunar.
• Üzerindeki koruma devresi, pilin elektriksel güvenliğini desteklemeye yardımcı olur.
• 3.7V nominal gerilimiyle uyumlu tek hücreli lityum polimer sistemlerde kullanılabilir.
• Kompakt hücre yapısı, özel elektronik tasarımlar ve prototip geliştirme çalışmalarında yerleşim esnekliği sağlayabilir.

Uyumluluk ve Montaj Bilgileri

• Ürün, tek hücreli 3.7V Li-Polymer pil sistemleriyle uyumlu elektronik cihazlarda kullanılmalıdır.
• Montaj alanı belirlenirken 4 × 12 × 23 mm hücre ölçülerinin yanında koruma devresi ve bağlantı bileşenlerinin kapladığı alan da dikkate alınmalıdır.
• Bağlantı yapılmadan önce pozitif ve negatif kutuplar uygun bir ölçüm cihazıyla doğrulanmalıdır.
• Cihazın sürekli ve anlık akım ihtiyacı pil hücresinin ve koruma devresinin desteklediği sınırlar içinde olmalıdır.
• Mevcut bir pilin yerine kullanılacaksa nominal gerilim, kapasite, ölçüler, bağlantı tipi ve kutup sıralaması birlikte karşılaştırılmalıdır.
• Bağlantı uçlarının cihazın soket veya bağlantı noktasıyla uyumlu olduğu doğrulanmalıdır.
• Koruma devresinin bulunması, uygun şarj kontrol devresi kullanımının yerine geçmez.

Kullanım ve Güvenlik Önerileri

• Pil yalnızca tek hücreli Li-Polymer kimyasına ve üreticinin belirttiği şarj sınırlarına uygun CC/CV şarj devresiyle şarj edilmelidir.
• Şarj gerilimi ve akımı pilin izin verilen teknik sınırlarını aşmamalıdır. Özellikle 80mAh gibi düşük kapasiteli hücrelerde şarj akımının uygun seçilmesi önemlidir.
• Pil kısa devre yapılmamalı, ters kutuplu bağlanmamalı veya uygun olmayan bir güç kaynağına doğrudan bağlanmamalıdır.
• Hücre delinmemeli, ezilmemeli, bükülmemeli, sökülmemeli veya ateşe atılmamalıdır.
• Şişmiş, hasar görmüş, aşırı ısınan veya dış kaplaması bozulmuş piller kullanılmamalıdır.
• Pil doğrudan güneş ışığından, aşırı sıcaklıktan ve nemli ortamlardan korunmalıdır.
• Montaj ve bağlantı işlemleri lityum pil güvenliği konusunda deneyimli kişiler tarafından yapılmalıdır.

1.5A değeri pil kapasitesi veya önerilen şarj akımı değildir; Sertec tarafından ürünün koruma devresi için belirtilen akım değeridir. Bu değerin sürekli deşarj akımı olarak kullanılabileceği ayrıca doğrulanmalıdır. Hücre ölçüleri 4 × 12 × 23 mm olup koruma devresi ve bağlantı bileşenleri toplam dış ölçüleri değiştirebilir. Nominal enerji değeri 3.7V × 0.08Ah üzerinden hesaplanmıştır.

Paket İçeriği

1 Adet Sertec 401223 3.7V 80mAh Devreli Li-Polymer Pil – 1.5A
