Sertec 401215 3.7V 40mAh Devreli Li-Polymer Pil – 1.5A

Sertec 401215 3.7V 40mAh devreli Li-Polymer pil, çok sınırlı montaj alanına sahip düşük enerji tüketimli elektronik cihazlarda kullanılmak üzere tasarlanmış şarj edilebilir bir enerji kaynağıdır. Yaklaşık 4 × 12 × 15 mm hücre ölçüleri sayesinde kompakt elektronik cihazların ve minyatür projelerin içerisine yerleştirilebilir.

Pil üzerinde bulunan koruma devresi, hücrenin güvenli çalışma sınırlarının dışına çıkmasını önlemeye yardımcı olur. Üretici ürün özelliğini “Devreli / 1.5A” şeklinde belirtmektedir. Bu değer koruma devresine ait akım bilgisidir; önerilen şarj akımı veya hücrenin sürekli olarak sağlayabileceği yük akımı şeklinde değerlendirilmemelidir.

Ürün kırmızı ve siyah bağlantı kablolarıyla birlikte gelir. Kablo uçları konnektörsüz ve açık yapıdadır. Kullanılacak konnektör veya cihaz bağlantısı, kutup yönleri ve elektriksel uyumluluk kontrol edilerek ayrıca hazırlanmalıdır.

Sertec 401215 Li-Polymer Pil Teknik Özellikleri

401215 Hücre Kodunun Anlamı

• 40: Yaklaşık 4,0 mm hücre kalınlığını ifade eder.
• 12: Yaklaşık 12 mm hücre genişliğini ifade eder.
• 15: Yaklaşık 15 mm hücre uzunluğunu ifade eder.
• Belirtilen değerler hücre gövdesinin yaklaşık ölçüleridir.
• Koruma devresi, izolasyon bandı ve kablo çıkışları ürünün ihtiyaç duyduğu toplam montaj alanını artırabilir.

Koruma Devresi

• Entegre koruma devresi, hücrenin güvenli kullanım sınırlarının korunmasına yardımcı olur.
• Aşırı şarj ve aşırı deşarj koşullarına karşı koruma sağlanmasını destekler.
• Aşırı akım ve kısa devre durumlarında pil çıkışının sınırlandırılmasına yardımcı olur.
• Koruma devresinin bulunması, uygun Li-Polymer şarj devresi kullanma zorunluluğunu ortadan kaldırmaz.
• Üreticinin belirttiği 1.5A değeri koruma devresine aittir; şarj akımı olarak kullanılmamalıdır.
• 1.5A bilgisi, 40mAh hücrenin bu akımı sürekli sağlayabileceği anlamına gelmez.

Kullanım Alanları

Ürün Avantajları

• 40mAh kapasitesiyle düşük enerji tüketimli minyatür elektronik cihazlara uygun bir enerji çözümü sunar.
• Kompakt hücre ölçüleri, çok sınırlı montaj alanlarında kullanılabilmesini sağlar.
• Dahili koruma devresi, hücrenin güvenli kullanım sınırlarının korunmasına yardımcı olur.
• Açık uçlu kablolar, uygulamaya uygun bağlantı veya konnektörün sonradan hazırlanmasına imkân verir.
• Şarj edilebilir yapısıyla uyumlu cihazlarda tekrar kullanılabilir.
• Standart 3.7V nominal gerilimli tek hücreli Li-Polymer sistemlere uygundur.

Uyumluluk ve Montaj Bilgileri

• Cihazın 3.7V Li-Polymer pil ve 4.2V tam şarj gerilimiyle uyumlu olduğu doğrulanmalıdır.
• Hücre gövdesinin yanı sıra koruma devresi, izolasyon ve kablo çıkışları için yeterli alan bırakılmalıdır.
• Eski pil değiştirilirken gerilim, kapasite, kimyasal yapı, ölçü, kutup yönü ve bağlantı biçimi birlikte karşılaştırılmalıdır.
• Kırmızı kablo pozitif, siyah kablo negatif bağlantı için kullanılmalıdır.
• Ürün konnektörsüzdür; cihazın gerektirdiği konnektör ayrıca temin edilmeli veya uygulanmalıdır.
• Yalnızca ölçülerin benzer olması, pilin cihazla tamamen uyumlu olduğu anlamına gelmez.
• 40mAh kapasite nedeniyle ürün yüksek güç veya uzun çalışma süresi isteyen uygulamalar için uygun değildir.

Şarj ve Güvenlik Önerileri

• Pil yalnızca tek hücreli 3.7V Li-Polymer piller için tasarlanmış, 4.2V sonlandırma gerilimine sahip uygun bir şarj devresiyle şarj edilmelidir.
• Şarj akımı 40mAh hücre kapasitesi dikkate alınarak belirlenmelidir.
• 1.5A koruma devresi değeri, önerilen şarj akımı veya sürekli deşarj akımı değildir.
• Kablo bağlantısı sırasında artı ve eksi kutuplar kesinlikle ters bağlanmamalıdır.
• Açık kablo uçları birbirine temas ettirilmemeli ve kısa devre oluşturulmamalıdır.
• Pil delinmemeli, ezilmemeli, bükülmemeli, sökülmemeli veya ateşe atılmamalıdır.
• Pil gövdesine doğrudan lehimleme veya uzun süreli yüksek ısı uygulanmamalıdır.
• Şişmiş, delinmiş, aşırı ısınmış veya fiziksel olarak hasar görmüş piller kullanılmamalıdır.
• Şarj işlemi yanıcı malzemelerden uzakta ve gözetim altında gerçekleştirilmelidir.
• Kullanım ömrünü tamamlayan pil uygun atık pil toplama veya geri dönüşüm noktalarına teslim edilmelidir.

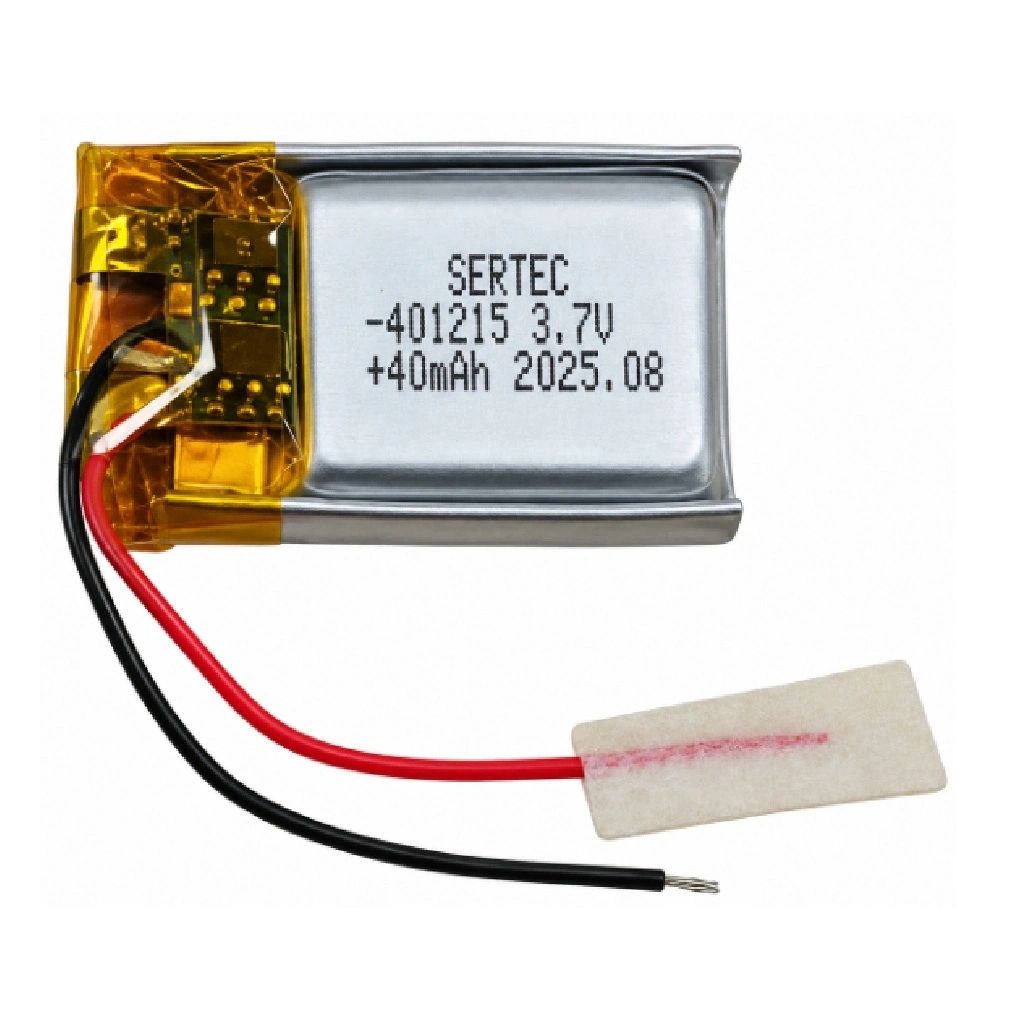

401215 kodu hücre gövdesinin yaklaşık 4 × 12 × 15 mm ölçülerini ifade eder. Koruma devresi ve kablolar nedeniyle toplam montaj ölçüsü daha büyük olabilir. Ürün görseli ve Sertec’in güncel teknik tablosu kapasiteyi 40mAh olarak doğrulamaktadır.

Paket İçeriği

1 Adet Sertec 401215 3.7V 40mAh Devreli Li-Polymer Pil – 1.5A, Açık Uçlu Kablolu
