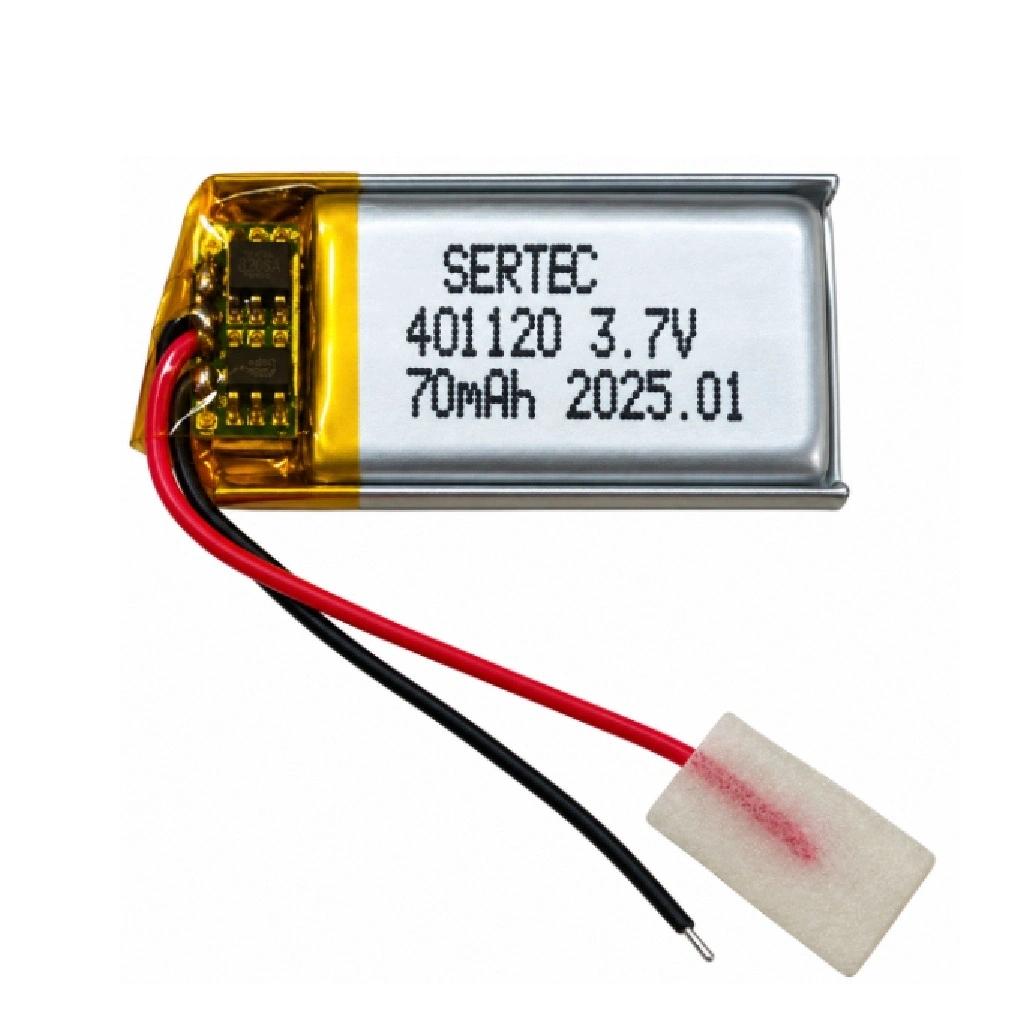

Sertec 401120 3.7V 70mAh Devreli Li-Polymer Pil – 1.5A

Sertec 401120, küçük boyutlu ve düşük güç tüketimli elektronik cihazlarda kullanılmak üzere tasarlanmış, 3.7V nominal gerilime ve 70mAh kapasiteye sahip şarj edilebilir bir Li-Polymer pil hücresidir. Yaklaşık 4 × 11 × 20 mm hücre ölçüleriyle oldukça kompakt bir yapıya sahip olan ürün, sınırlı montaj alanlarına sahip elektronik sistemlerde enerji depolama çözümü olarak kullanılabilir.

Pil üzerinde koruma devresi bulunur ve ürünün devre akım değeri 1.5A olarak belirtilmiştir. Kırmızı ve siyah kablolu bağlantı yapısı, uygun elektronik devrelere montaj yapılabilmesine imkân tanır. Görselde bağlantı soketi bulunan ürünün, montaj öncesinde soket uyumluluğu ve kutup sıralaması kontrol edilmelidir.

Sertec 401120 Li-Polymer Pil Teknik Özellikleri

401120 Model Kodu ve Ölçü Açıklaması

Li-Polymer hücrelerde kullanılan 401120 model kodu, pilin yaklaşık fiziksel ölçülerini ifade eder. Bu kodda “40” yaklaşık 4.0 mm kalınlığı, “11” yaklaşık 11 mm genişliği ve “20” yaklaşık 20 mm uzunluğu belirtir. Bu ölçüler Sertec tarafından paylaşılan teknik bilgilerle uyumludur.

Hücrenin küçük boyutları, özellikle minyatür elektronik cihazlarda yerleşim avantajı sağlayabilir. Ancak koruma devresi, bağlantı kabloları ve soket ürünün toplam dış ölçülerini artırabileceğinden, montaj alanı belirlenirken yalnızca hücre ölçüleri esas alınmamalıdır.

Kullanım Alanları

Ürün Avantajları

• 70mAh kapasitesiyle düşük enerji tüketimine sahip kompakt elektronik sistemlerde kullanılabilir.
• Yaklaşık 4 × 11 × 20 mm hücre ölçüleri sayesinde sınırlı montaj alanlarına sahip cihazlarda yerleşim kolaylığı sağlayabilir.
• Şarj edilebilir Li-Polymer teknolojisi, uygun şarj koşullarında tekrar kullanılabilir bir enerji çözümü sunar.
• Üzerindeki koruma devresi, pilin elektriksel güvenliğini desteklemeye yardımcı olur.
• Kablolu bağlantı yapısı, uygun elektronik devrelere bağlantı yapılmasını kolaylaştırır.
• Tek hücreli 3.7V Li-Polymer sistemlerde ve özel elektronik tasarımlarda değerlendirilebilir.

Uyumluluk ve Montaj Bilgileri

• Ürün, tek hücreli 3.7V Li-Polymer pil sistemleriyle uyumlu elektronik cihazlarda kullanılmalıdır.
• Montaj alanı belirlenirken 4 × 11 × 20 mm hücre ölçülerinin yanında koruma devresi, kablolar ve bağlantı soketinin kapladığı alan da dikkate alınmalıdır.
• Bağlantı yapılmadan önce pozitif ve negatif kutuplar uygun bir ölçüm cihazıyla doğrulanmalıdır.
• Bağlantı soketinin fiziksel yapısı ve kutup sıralaması cihazın bağlantı noktasıyla karşılaştırılmalıdır.
• Cihazın sürekli ve anlık akım ihtiyacı pil hücresinin ve koruma devresinin desteklediği sınırlar içinde olmalıdır.
• Mevcut bir pilin yerine kullanılacaksa nominal gerilim, kapasite, ölçüler, bağlantı tipi ve kutup sıralaması birlikte karşılaştırılmalıdır.
• Koruma devresinin bulunması, uygun şarj kontrol devresi kullanımının yerine geçmez.

Kullanım ve Güvenlik Önerileri

• Pil yalnızca tek hücreli Li-Polymer kimyasına ve üreticinin belirttiği şarj sınırlarına uygun CC/CV şarj devresiyle şarj edilmelidir.
• Şarj gerilimi ve akımı pilin izin verilen teknik sınırlarını aşmamalıdır. Özellikle düşük kapasiteli hücrelerde uygun şarj akımı seçimine dikkat edilmelidir.
• Pil kısa devre yapılmamalı, ters kutuplu bağlanmamalı veya uygun olmayan bir güç kaynağına doğrudan bağlanmamalıdır.
• Hücre delinmemeli, ezilmemeli, bükülmemeli, sökülmemeli veya ateşe atılmamalıdır.
• Şişmiş, hasar görmüş, aşırı ısınan veya dış kaplaması bozulmuş piller kullanılmamalıdır.
• Pil doğrudan güneş ışığından, aşırı sıcaklıktan ve nemli ortamlardan korunmalıdır.
• Montaj ve bağlantı işlemleri lityum pil güvenliği konusunda deneyimli kişiler tarafından yapılmalıdır.

1.5A değeri pil kapasitesi veya önerilen şarj akımı değildir; Sertec tarafından ürünün koruma devresi için belirtilen akım değeridir. Bu değerin sürekli deşarj akımı olarak kullanılabileceği ayrıca doğrulanmalıdır. Sertec ürün sayfasının bağlantı adresinde 55mAh ifadesi bulunsa da güncel ürün başlığı ve teknik özellik tablosunda kapasite 70mAh olarak belirtilmiştir. Hücre ölçüleri 4 × 11 × 20 mm olup koruma devresi, kablolar ve soket toplam dış ölçüleri değiştirebilir. Nominal enerji değeri 3.7V × 0.07Ah üzerinden hesaplanmıştır.

Paket İçeriği

1 Adet Sertec 401120 3.7V 70mAh Devreli Li-Polymer Pil – 1.5A
