Sertec 400909 3.7V 30mAh Devreli Li-Polymer Pil – 1.5A

Sertec 400909, yalnızca 9 × 9 mm yüzey ölçülerine ve 4 mm nominal kalınlığa sahip, minyatür yapılı şarj edilebilir bir Li-Polymer pildir. 3.7V nominal gerilim ve 30mAh kapasite sunan bu model, özellikle batarya yerleşim alanının çok sınırlı olduğu, düşük enerji tüketimli elektronik tasarımlarda değerlendirilmek üzere tasarlanmıştır.

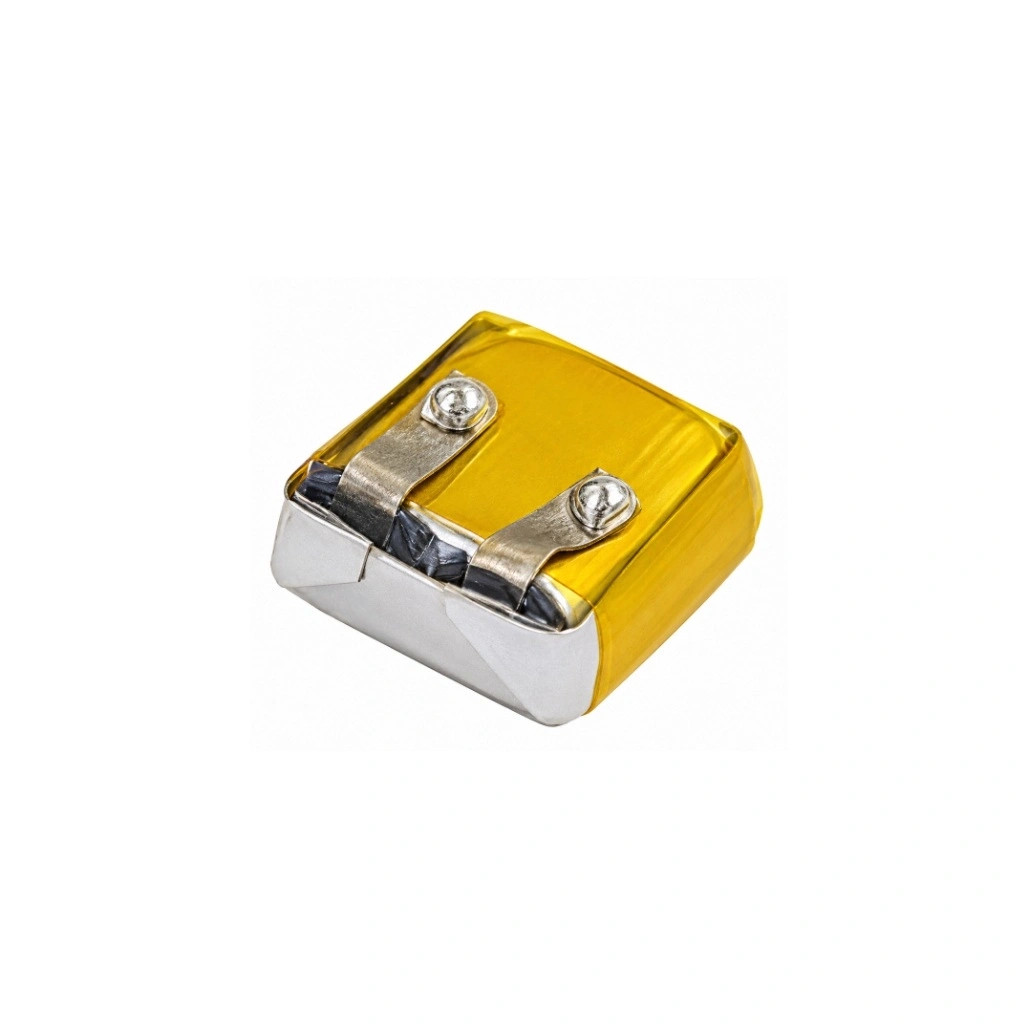

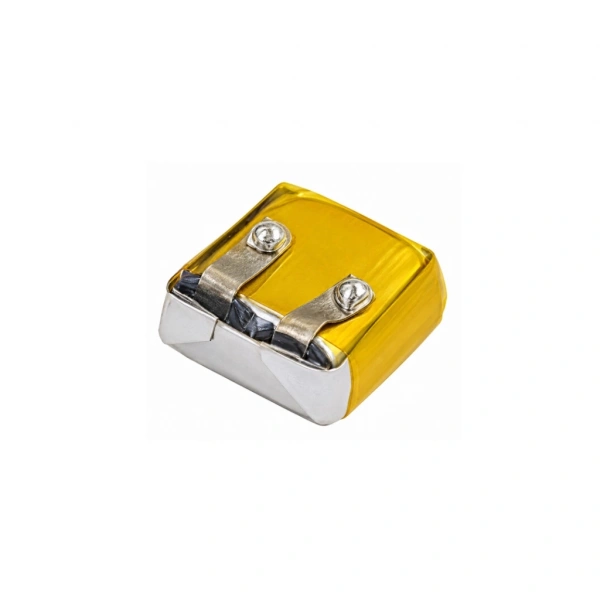

Koruma devreli yapıya sahip olan Sertec 400909, 0.111Wh hesaplanan nominal enerji kapasitesiyle küçük elektronik sistemlerde enerji depolama amacıyla kullanılabilir. Ürün görselinde klasik kablolu Li-Polymer pillerden farklı olarak metal bağlantı uçları görülmektedir. Bu fiziksel yapı, pil değişimi ve özel montaj uygulamalarında bağlantı biçiminin ayrıca değerlendirilmesini gerektirir.

Sertec 400909 Li-Polymer Pil Teknik Özellikleri

400909 Model Kodu ve Minyatür Hücre Yapısı

400909 model kodu, pil hücresinin nominal boyutlarını ifade eder. Kodun ilk iki rakamı olan “40” yaklaşık 4.0 mm kalınlığı, ortadaki “09” değeri 9 mm genişliği ve son “09” değeri 9 mm uzunluğu belirtir. Bu ölçüler Sertec'in ürün teknik tablosuyla uyumludur.

400909 modelini daha yüksek kapasiteli Li-Polymer pillerden ayıran temel özellik, son derece küçük hücre hacmidir. 9 × 9 mm boyutundaki kareye yakın yüzey yapısı, özellikle cihaz içerisinde batarya için ayrılan alanın çok dar olduğu uygulamalarda avantaj sağlayabilir. Bununla birlikte bağlantı uçları, koruma devresi ve yalıtım malzemeleri toplam montaj ölçüsünü etkileyebilir.

Kullanım Alanları

Sertec 400909 Pilin Öne Çıkan Özellikleri

• Minyatür hücre boyutları: 9 × 9 × 4 mm ölçüleri sayesinde çok küçük elektronik sistemlerin uygun batarya alanlarında değerlendirilebilir.
• 30mAh kapasite: Enerji ihtiyacı düşük, kısa süreli veya aralıklı çalışan elektronik devreler için bir batarya seçeneğidir.
• 0.111Wh nominal enerji: Hücrenin sınırlı enerji kapasitesinin değerlendirilmesine ve diğer modellerle karşılaştırılmasına yardımcı olur.
• Metal bağlantı uçları: Görseldeki bağlantı yapısı, kablolu pil modellerinden farklı bir montaj düzenine sahiptir.
• Koruma devreli yapı: Üründe belirtilen koruma devresi, uygun kullanım koşullarında batarya güvenliğini desteklemeye yardımcı olur.
• Şarj edilebilir teknoloji: Uygun şarj yönetimiyle tekrar kullanılabilen Li-Polymer hücre kimyasına sahiptir.

30mAh Kapasite ve Enerji Tüketimi

Sertec 400909'un 30mAh kapasitesi, enerji tüketiminin düşük tutulduğu uygulamalar için değerlendirilmelidir. Özellikle uyku modunda uzun süre bekleyen ve belirli aralıklarla kısa süreli işlem gerçekleştiren elektronik devrelerde, cihazın enerji tüketim profiline bağlı olarak kullanılabilir.

Örneğin ideal koşullarda ortalama 1mA tüketen bir devrede 30mAh kapasite teorik olarak yaklaşık 30 saatlik enerji karşılığına denk gelir. Bu hesap gerçek çalışma süresi garantisi değildir. Pilin kullanılabilir kapasitesi, sıcaklık, koruma devresinin tüketimi ve cihazın anlık akım ihtiyacı çalışma süresini etkiler.

Uyumluluk ve Montaj Bilgileri

• Ürün, nominal 3.7V gerilimli tek hücreli Li-Polymer sistemlerde değerlendirilmelidir.
• Montaj alanında 9 × 9 × 4 mm hücre ölçülerine ek olarak bağlantı uçları ve koruma devresi için boşluk bırakılmalıdır.
• Metal bağlantı uçlarının polaritesi montaj öncesinde uygun ölçüm cihazıyla doğrulanmalıdır.
• Bağlantı uçlarının yerleşimi, mevcut cihazın bağlantı noktalarıyla karşılaştırılmalıdır.
• Metal uçların lehimleme veya başka bir bağlantı yöntemi için uygunluğu üretici talimatlarına göre belirlenmelidir.
• 30mAh kapasiteli hücrelerde cihazın bekleme akımı ve anlık tüketimi özellikle dikkate alınmalıdır.
• 1.5A koruma devresi bilgisi, hücrenin sürekli 1.5A deşarj akımını desteklediği anlamına gelmez.

Şarj ve Kullanım Güvenliği

• Pil, tek hücreli Li-Polymer kimyasına uygun CC/CV şarj yönetim devresiyle şarj edilmelidir.
• 30mAh gibi düşük kapasiteli hücrelerde şarj akımı dikkatle seçilmeli ve üreticinin izin verdiği sınırlar aşılmamalıdır.
• Koruma devresi, şarj kontrol ünitesinin yerine kullanılmamalıdır.
• Metal bağlantı uçları kısa devre oluşturmayacak şekilde korunmalıdır.
• Hücreye doğrudan yüksek sıcaklık uygulanmamalı; pil delinmemeli, ezilmemeli veya bükülmemelidir.
• Şişmiş, hasar görmüş veya aşırı ısınan piller kullanılmamalıdır.
• Montaj işlemleri lityum pil güvenliği konusunda deneyimli kişiler tarafından gerçekleştirilmelidir.

Önemli: 1.5A değeri ürünün koruma devresine ilişkin bilgidir; önerilen şarj akımı veya doğrulanmış sürekli deşarj akımı değildir. Kullanım öncesinde cihazın gerilim, akım, şarj devresi, bağlantı ve ölçü gereksinimleri kontrol edilmelidir. Metal bağlantı uçlarının polaritesi ve montaj yöntemi doğrulanmalıdır. 0.111Wh nominal enerji değeri hesaplanmıştır.

Paket İçeriği

1 Adet Sertec 400909 3.7V 30mAh Devreli Li-Polymer Pil – 1.5A
