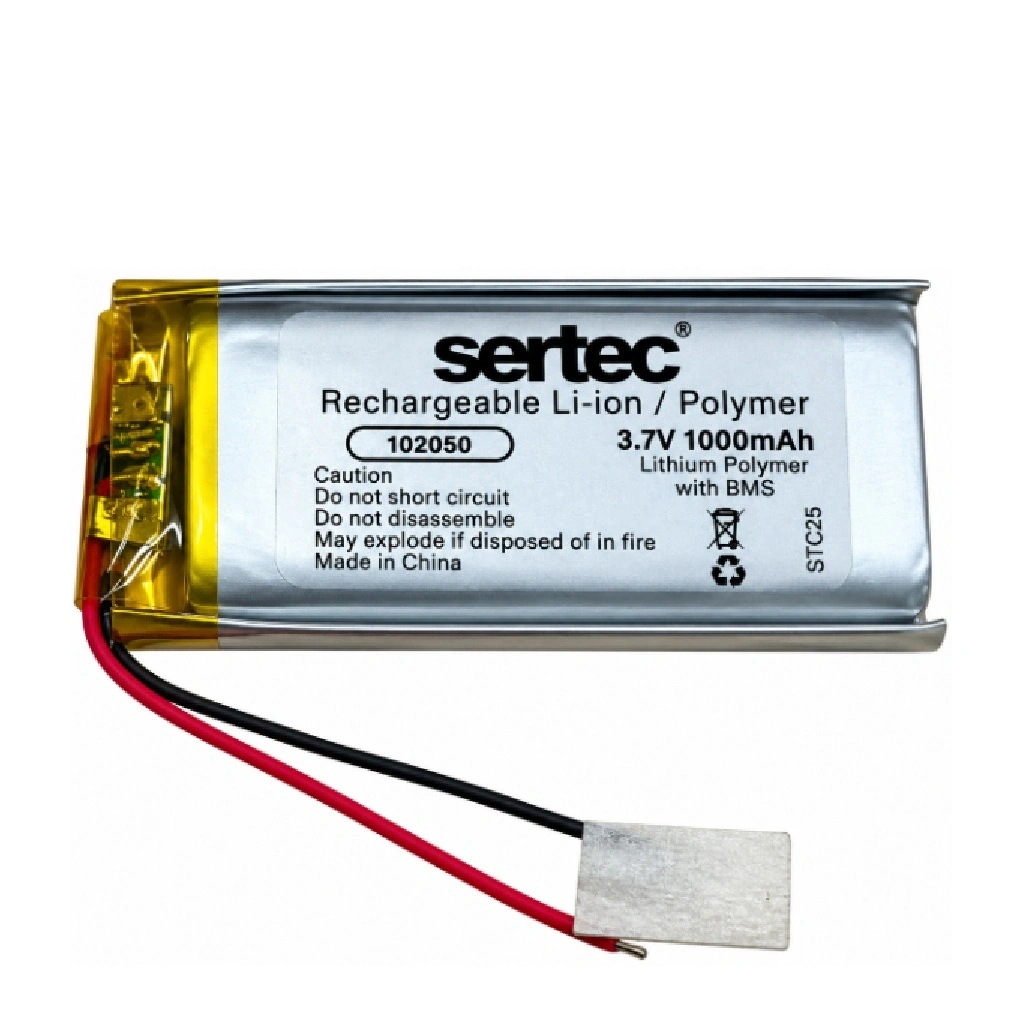

Sertec 102050 3.7V 1000mAh Devreli Li-Polymer Pil – 1.5A

Sertec 102050, taşınabilir elektronik cihazlarda ve kompakt elektronik sistemlerde kullanılmak üzere tasarlanmış, 3.7V nominal gerilime ve 1000mAh kapasiteye sahip şarj edilebilir bir Li-Polymer pil hücresidir. Yaklaşık 10 × 20 × 50 mm hücre ölçüleri sayesinde dar montaj alanlarına sahip cihazlarda kullanılabilecek kompakt bir enerji çözümü sunar.

Pil üzerinde koruma devresi bulunur ve ürünün devre akım değeri 1.5A olarak belirtilmiştir. Kablolu bağlantı yapısı, uygun elektronik devrelere ve taşınabilir cihazlara montaj yapılabilmesine imkân tanır. Kullanımdan önce pilin fiziksel ölçüleri, bağlantı kutupları, şarj gereksinimleri ve cihazın akım ihtiyacı kontrol edilmelidir.

Sertec 102050 Li-Polymer Pil Teknik Özellikleri

102050 Model Kodu ve Ölçü Açıklaması

Li-Polymer hücrelerde kullanılan 102050 model kodu genel olarak pilin yaklaşık fiziksel ölçülerini ifade eder. Bu kodda “10” yaklaşık 10 mm kalınlığı, “20” yaklaşık 20 mm genişliği ve “50” yaklaşık 50 mm uzunluğu belirtir. Koruma devresi, kablolar ve bağlantı uçları ürünün toplam dış ölçülerini hücre ölçülerinin üzerine çıkarabilir.

İnce ve dikdörtgen hücre yapısı, özellikle sınırlı iç hacme sahip elektronik cihazlarda yerleşim avantajı sağlayabilir. Bununla birlikte montaj alanının yalnızca hücre ölçülerine göre değil, koruma devresi ve bağlantı bileşenleriyle birlikte değerlendirilmesi gerekir.

Kullanım Alanları

Ürün Avantajları

• 1000mAh kapasitesiyle uyumlu elektronik cihazların enerji ihtiyacını karşılamaya yardımcı olur.
• Şarj edilebilir Li-Polymer yapısı tekrar kullanılabilir bir enerji çözümü sunar.
• Üzerindeki koruma devresi pilin elektriksel güvenliğini destekler.
• 10 × 20 × 50 mm yaklaşık hücre ölçüleri dar alanlı uygulamalara uygun kompakt bir yapı sağlar.
• Kablolu çıkışı sayesinde özel elektronik projelerde bağlantı kolaylığı sunar.
• Tek hücreli 3.7V Li-Polymer sistemlerde uygun teknik koşullar sağlandığında kullanılabilir.

Uyumluluk ve Montaj Bilgileri

• Ürün, tek hücreli 3.7V Li-Polymer pil sistemleriyle uyumlu cihazlarda kullanılmalıdır.
• Montaj alanı belirlenirken hücreyle birlikte koruma devresi, kablolar ve bağlantı uçlarının kapladığı alan dikkate alınmalıdır.
• Bağlantı yapılmadan önce kabloların pozitif ve negatif kutupları uygun bir ölçüm cihazıyla doğrulanmalıdır.
• Cihazın sürekli ve anlık akım ihtiyacı pil hücresinin ve koruma devresinin desteklediği sınırlar içinde olmalıdır.
• Mevcut bir pilin yerine kullanılacaksa nominal gerilim, kapasite, fiziksel ölçüler, bağlantı yapısı ve kutup sıralaması birlikte karşılaştırılmalıdır.
• Gerekli durumlarda kablo uçlarına uygun soket veya bağlantı elemanı uygulanabilir.
• Koruma devresi bulunması, ayrı bir şarj kontrol devresine duyulan ihtiyacı ortadan kaldırmaz.

Kullanım ve Güvenlik Önerileri

• Pil yalnızca tek hücreli Li-Polymer kimyasına ve üreticinin belirttiği şarj sınırlarına uygun CC/CV şarj devresiyle şarj edilmelidir.
• Şarj gerilimi ve akımı pilin izin verilen teknik sınırlarını aşmamalıdır.
• Pil kısa devre yapılmamalı, ters kutuplu bağlanmamalı veya uygun olmayan bir güç kaynağına doğrudan bağlanmamalıdır.
• Hücre delinmemeli, ezilmemeli, bükülmemeli, sökülmemeli veya ateşe atılmamalıdır.
• Şişmiş, hasar görmüş, aşırı ısınan veya dış kaplaması bozulmuş piller kullanılmamalıdır.
• Pil yüksek sıcaklık, doğrudan güneş ışığı ve nemli ortamlardan korunmalıdır.
• Montaj ve bağlantı işlemleri lityum pil güvenliği konusunda deneyimli kişiler tarafından yapılmalıdır.

1.5A değeri pil kapasitesi veya önerilen şarj akımı değildir; ürünün koruma devresi için belirtilen akım değeridir. Bu değerin sürekli deşarj akımı olarak kullanılabileceği ayrıca doğrulanmalıdır. Hücre ölçüleri yaklaşık değerlerdir ve koruma devresi ile kablolar toplam dış ölçüleri değiştirebilir. Nominal enerji değeri 3.7V × 1Ah üzerinden hesaplanmıştır.

Paket İçeriği

1 Adet Sertec 102050 3.7V 1000mAh Devreli Li-Polymer Pil – 1.5A
