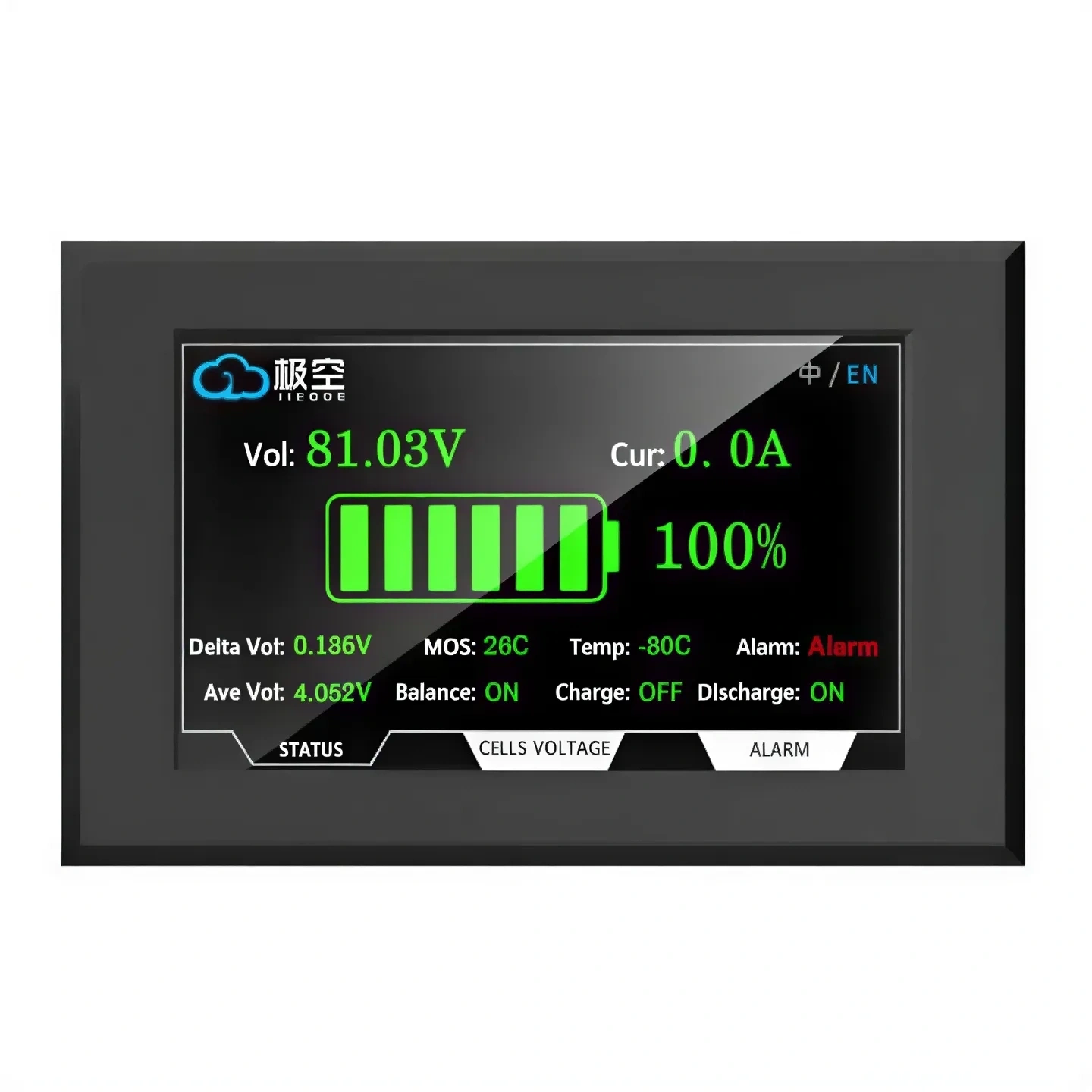

JK Smart BMS 4.3 İnç LCD Dokunmatik Ekran V19 TTL

JK Smart BMS 4.3 inç LCD dokunmatik ekran, uyumlu JK-PB V19 inverter BMS modellerindeki batarya verilerinin yerel olarak görüntülenmesi ve sistem işlevlerinin ekran üzerinden yönetilmesi için geliştirilmiş bir kontrol panelidir. Geniş ve dokunmatik TFT LCD yapısı, batarya sisteminin temel çalışma değerlerinin telefon uygulamasına ihtiyaç duyulmadan takip edilmesini sağlar.

LCD-4.3-TTL-P modeli; toplam batarya gerilimi, şarj ve deşarj akımı, kapasite bilgileri, hücre gerilimleri, sıcaklık, güç ve alarm durumu gibi verileri görüntüleyebilir. TTL bağlantısı üzerinden uyumlu BMS ile haberleşir; paralel batarya sistemlerinde paket bilgilerinin ayrı ayrı izlenmesini ve uygun haberleşme protokolünün seçilmesini destekler.

JK Smart BMS 4.3 İnç Ekran Teknik Özellikleri

Uyumlu JK BMS Modelleri

• JK-PB1A16S10P V19
• JK-PB1A16S15P V19
• JK-PB2A16S15P V19
• JK-PB2A16S20P V19
• JK-PB2A16S30P V19

Ekranda Görüntülenebilen Bilgiler

Kontrol ve Haberleşme Özellikleri

• Dokunmatik ekran üzerinden batarya bilgilerinin kolayca görüntülenmesini sağlar.
• Uyumlu JK-PB V19 BMS sistemleriyle TTL arayüzü üzerinden haberleşir.
• CAN veya RS485 haberleşme protokolünün ekran menüsünden seçilmesini destekler.
• Uyumlu paralel sistemlerde en fazla 16 batarya paketinin durumunu görüntüleyebilir.
• Her batarya paketinin kapasite, şarj/deşarj durumu ve hücre gerilimleri ayrı olarak takip edilebilir.
• Aktif balans, şarj ve deşarj durumlarının ekran üzerinden izlenmesine yardımcı olur.

Kullanım Alanları

Ürün Avantajları

• 4.3 inç dokunmatik ekranıyla batarya verilerinin anlaşılır biçimde takip edilmesini sağlar.
• 480 × 272 piksel çözünürlükle sistem değerlerinin okunmasını kolaylaştırır.
• Toplam batarya ve hücre bazındaki bilgileri aynı kontrol paneli üzerinden görüntüler.
• CAN ve RS485 protokol seçimiyle uyumlu sistemlerin haberleşme ayarlarının yönetilmesini destekler.
• Paralel batarya paketlerinin ayrı ayrı izlenebilmesine yardımcı olur.
• Telefon veya Bluetooth uygulaması kullanılmadan yerel batarya takibi yapılmasını sağlar.

Bağlantı ve Güvenlik Önerileri

• Bağlantı yapılmadan önce kullanılan BMS modelinin JK-PB V19 serisine ve LCD-4.3-TTL-P ekrana uyumlu olduğu doğrulanmalıdır.
• Ekran yalnızca BMS üzerindeki uygun TTL ekran bağlantı noktasına bağlanmalıdır.
• Bağlantı ve sökme işlemleri BMS ve batarya sistemi enerjisiz durumdayken gerçekleştirilmelidir.
• Konnektör yönü ve pin dizilimi kontrol edilmeden bağlantı yapılmamalıdır.
• CAN veya RS485 protokolü, kullanılan inverter ve sistemin haberleşme gereksinimlerine uygun şekilde seçilmelidir.
• Ekran darbe, sıvı teması, yoğun nem ve belirtilen sıcaklık aralığının dışındaki ortamlardan korunmalıdır.
• Ekran yüzeyi yumuşak ve kuru bir bezle temizlenmeli; aşındırıcı kimyasallar kullanılmamalıdır.

Bu ürün tek başına bir BMS veya batarya koruma devresi değildir. JK-PB serisinin V19 donanım sürümüne sahip uyumlu inverter BMS modelleri için geliştirilmiş ekran aksesuarıdır. Diğer JK BMS serileriyle yalnızca bağlantı soketinin fiziksel olarak benzemesi uyumluluk anlamına gelmez. Satın almadan önce BMS model kodu, donanım sürümü ve TTL ekran bağlantısı mutlaka kontrol edilmelidir.

Paket İçeriği

1 Adet JK Smart BMS 4.3 İnç LCD Dokunmatik Ekran V19 TTL
