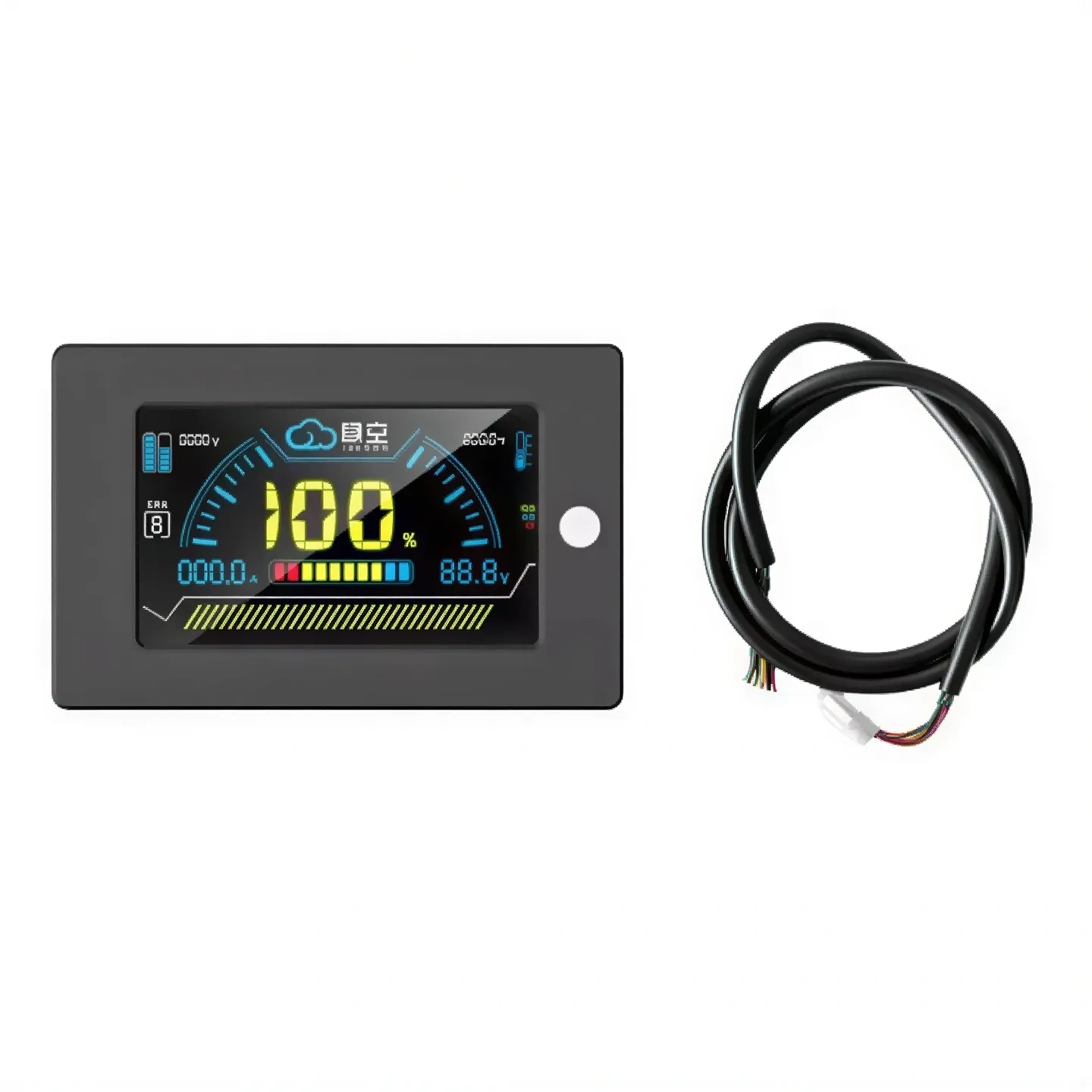

JK BMS 3.2 İnç Başlatma Butonlu Renkli Ekran Modülü

JK BMS 3.2 inç Ekran Modülü, Jikong (JK) marka akıllı BMS devreleriyle tam uyumlu çalışan, batarya verilerini anlık takip etmenizi sağlayan başlatma butonlu renkli bir TFT LCD ekrandır.

Kategori: BMS Ekran ve Aksesuarları
Marka: JIKONG
Ürün Kodu: PSTK-5065
Stok: Stokta yok

1,017.03 TL

884.37 TL

170.98 TL 'den başlayan taksitlerle

Ürün stokta bulunmamaktadır.

JK BMS 3.2 İnç Başlatma Butonlu Ekran Modülü

JK BMS 3.2 inç başlatma butonlu ekran modülü, uyumlu JK Smart BMS modellerindeki batarya verilerinin doğrudan görüntülenmesi için geliştirilmiş renkli TFT LCD ekran aksesuarıdır. Batarya sisteminin temel çalışma değerlerinin mobil uygulama kullanılmadan takip edilmesine yardımcı olur.

Ekran üzerinden toplam batarya gerilimi, anlık akım, hücre gerilimleri, hücreler arasındaki gerilim farkı, sıcaklık ve şarj durumu gibi bilgiler izlenebilir. Üzerindeki fiziksel başlatma butonu, uyumlu BMS ve batarya sistemlerinde ekranın ve sistemin uyandırılmasına yardımcı olur.

JK BMS Ekran Modülü Teknik Özellikleri

Marka	JK
Ürün Kodu	M09.1384
Ürün Tipi	BMS Ekran Modülü
Ekran Tipi	Renkli TFT LCD
Ekran Boyutu	3.2 İnç
Besleme Gerilimi	9V–36V DC
Bağlantı Tipi	JIKONG 4 Pin Bağlantı
Uyumlu BMS Serileri	JK-BD, JK-B1A ve JK-B2A serilerindeki uyumlu modeller
Uyumlu Hücre Yapısı	3S–24S destekleyen uyumlu JK BMS modelleri

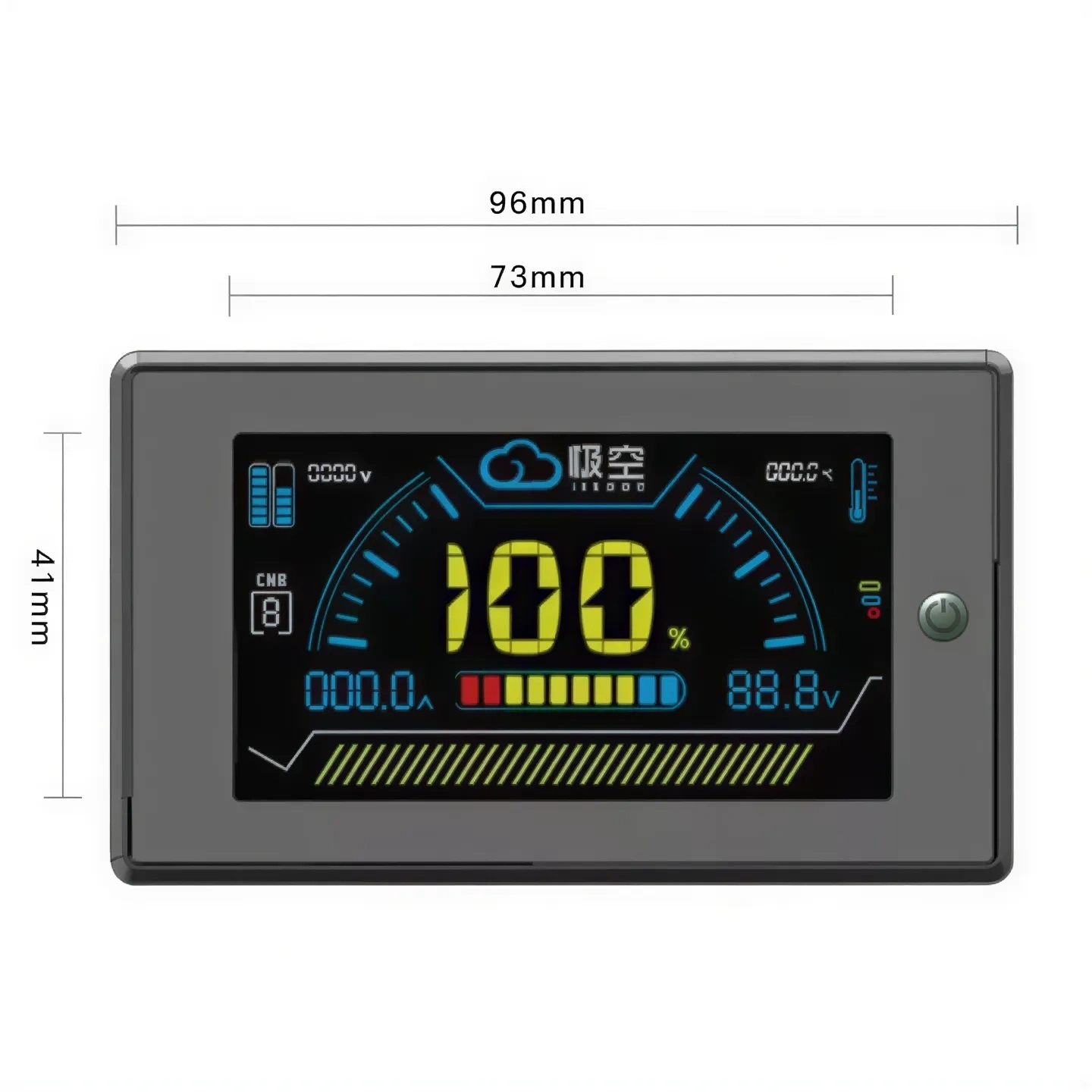

Modül Dış Genişliği	96 mm
Ekran Görüntüleme Alanı	Yaklaşık 73 × 41 mm
Çalışma Sıcaklığı	-20°C ile +70°C
Kontrol Özelliği	Fiziksel başlatma ve uyandırma butonu

Ekranda Görüntülenebilen Bilgiler

Toplam batarya gerilimi
Anlık şarj veya deşarj akımı
Tek tek hücre gerilimleri
Hücreler arasındaki gerilim farkı

Batarya sıcaklığı
MOS sıcaklığı
Şarj durumu (SOC)
Hata ve uyarı bilgileri

Kullanım Alanları

Uyumlu JK Smart BMS sistemleri
Li-ion batarya paketleri
LiFePO4 batarya sistemleri
Elektrikli bisiklet ve scooter bataryaları

Karavan enerji sistemleri
Güneş enerjisi ve off-grid uygulamalar
Elektrikli araç projeleri
Özel batarya grupları

Ürün Avantajları

Batarya verilerinin renkli ekran üzerinden doğrudan izlenmesini sağlar.
Mobil uygulamaya ihtiyaç duyulmadan temel sistem değerlerinin kontrol edilmesine yardımcı olur.
Toplam gerilim, akım, hücre gerilimleri ve sıcaklık bilgilerinin tek ekranda takip edilmesini sağlar.
Fiziksel başlatma butonu sayesinde uyumlu sistemlerde kolay kontrol imkânı sunar.
Kontrollü arka aydınlatma özelliğiyle ekran bilgilerinin okunmasını kolaylaştırır.
Panel tipi yapısı sayesinde batarya kutusu veya kontrol paneline yerleştirilebilir.

Bağlantı ve Güvenlik Önerileri

Bağlantı yapılmadan önce kullanılan JK BMS modelinin bu ekran modülüyle uyumluluğu kontrol edilmelidir.
Modül yalnızca uygun gerilim aralığında ve uyumlu bağlantı portuyla kullanılmalıdır.
Bağlantı sırasında 4 pinli konnektörün yönü ve pin yapısı kontrol edilmelidir.
Kablolama işlemleri enerji kesilmiş durumdayken gerçekleştirilmelidir.
Modül kısa devreye, neme, sıvı temasına ve aşırı sıcaklığa karşı korunmalıdır.
Montaj sırasında ekran yüzeyine ve bağlantı kablolarına mekanik baskı uygulanmamalıdır.

Bu ürün tek başına bir BMS veya batarya koruma devresi değildir. Uyumlu JK BMS modellerindeki verilerin görüntülenmesi için kullanılan ekran aksesuarıdır. Satın almadan önce BMS modelinin, bağlantı portunun, pin diziliminin, haberleşme yapısının ve besleme geriliminin ekranla uyumlu olduğu doğrulanmalıdır.
