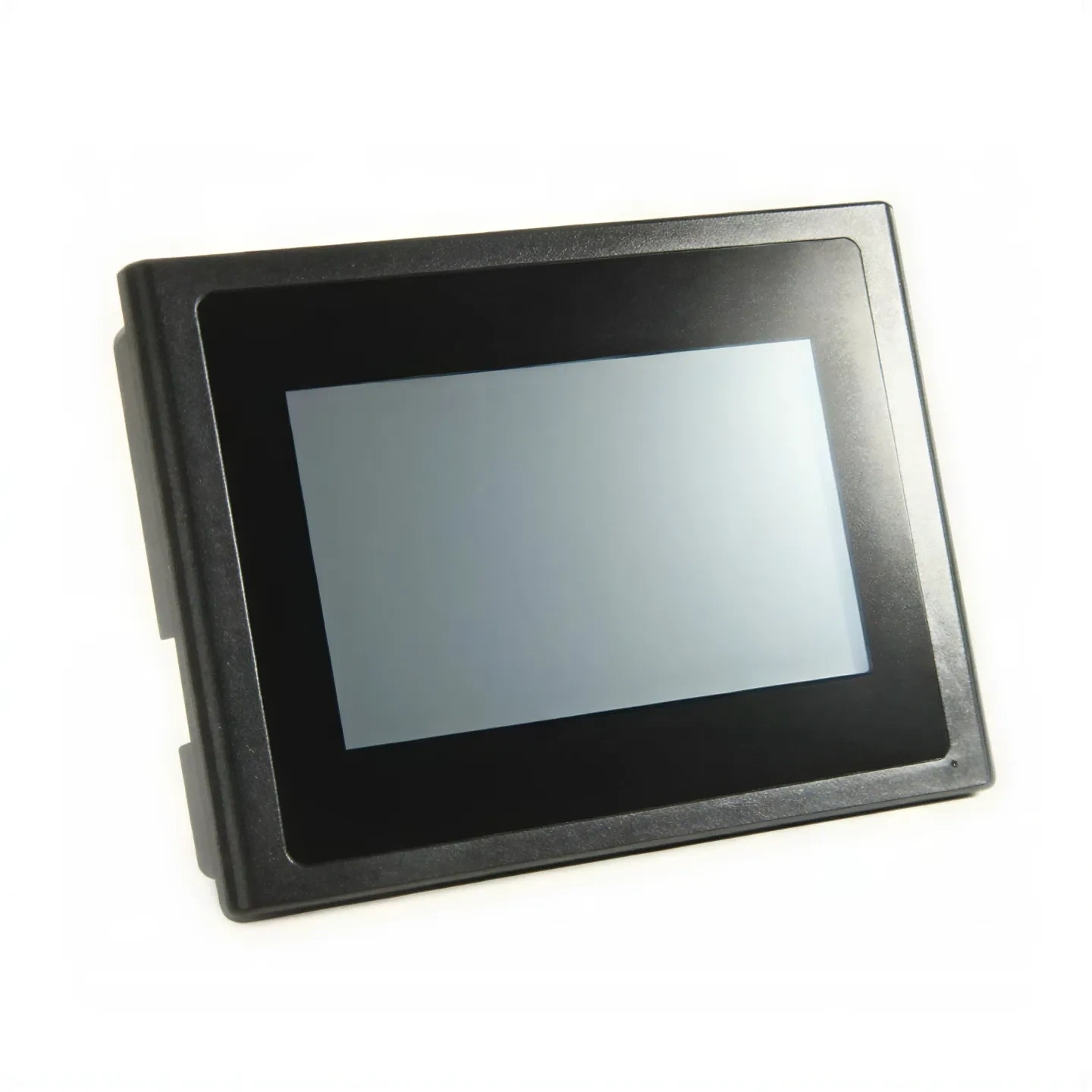

DALY Smart BMS 4.3 İnç UART Bağlantılı Dokunmatik LCD Ekran

DALY Smart BMS 4.3 inç dokunmatik ekran, uyumlu DALY Smart BMS sistemlerindeki batarya verilerini doğrudan görüntülemek ve desteklenen ayarlara erişmek için geliştirilmiş harici bir izleme aksesuarıdır. Dokunmatik arayüzü sayesinde telefon veya bilgisayar kullanmadan bataryanın temel çalışma bilgilerine ulaşılmasını sağlar.

Bu sürüm BMS ile UART bağlantısı üzerinden haberleşir. Toplam batarya gerilimi, anlık akım, tahmini doluluk oranı, sıcaklıklar, hücre gerilimleri ve şarj-deşarj MOSFET durumları gibi desteklenen veriler ekran üzerinden takip edilebilir. Kompakt panel yapısı sayesinde batarya kutularına, enerji depolama sistemlerine ve kontrol panellerine monte edilebilir.

DALY 4.3 İnç Dokunmatik Ekran Teknik Özellikleri

Marka	DALY
Ürün Kodu	P-8694
Ürün Tipi	Smart BMS harici izleme ve kontrol ekranı
Ekran Boyutu	4.3 inç
Ekran Tipi	Renkli LCD dokunmatik ekran
Haberleşme Arayüzü	UART
BMS Bağlantısı	Uyumlu DALY Smart BMS üzerindeki 6 pinli UART bağlantı noktası
Uyumlu Sistem	Harici dokunmatik ekran desteği bulunan DALY Smart BMS modelleri
Kullanım Yöntemi	Dokunmatik ekran üzerinden veri izleme ve desteklenen parametrelerin yönetimi
Cihaz Ölçüleri	Yaklaşık 140 × 98 × 24 mm
Önerilen Panel Kesimi	Yaklaşık 130 × 87 mm
Montaj Derinliği	Yaklaşık 16 mm

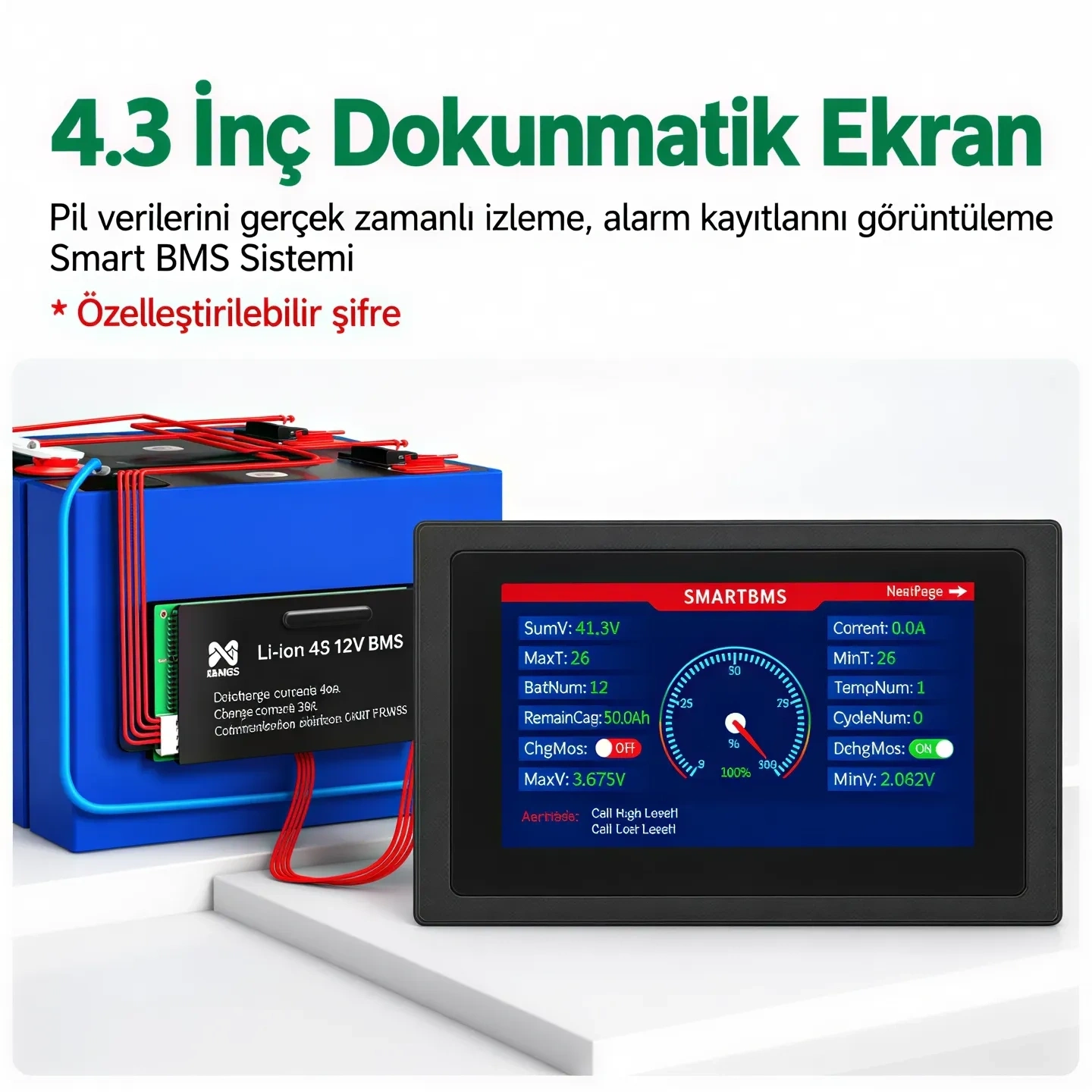

Ekranda Görüntülenebilen Batarya Verileri

Toplam batarya gerilimi
Anlık şarj veya deşarj akımı
Tahmini batarya doluluk oranı
Batarya paketinin seri hücre sayısı

Tek tek hücre gerilimleri
En yüksek ve en düşük hücre gerilimi
Hücreler arasındaki gerilim farkı
BMS tarafından ölçülen sıcaklık değerleri

İzlenebilen BMS Durumları

Şarj MOSFET’inin açık veya kapalı durumu
Deşarj MOSFET’inin açık veya kapalı durumu
Bataryanın şarj ya da deşarj çalışma durumu
Uyumlu BMS tarafından sağlanan alarm ve koruma bilgileri
Toplam paket ve hücre bazındaki gerilim değerleri
Batarya kapasitesi ve kalan enerji bilgileri

Ürün Avantajları

4.3 inç renkli ekranıyla batarya bilgilerinin kolay okunmasını sağlar.
Dokunmatik arayüz sayesinde harici tuş takımına ihtiyaç duymaz.
Telefon veya bilgisayar kullanmadan temel BMS verilerine erişim sunar.
UART bağlantısıyla uyumlu DALY Smart BMS sistemlerine doğrudan bağlanabilir.
Hücre gerilimlerini ayrı ayrı görüntüleyerek batarya dengesinin takip edilmesini kolaylaştırır.
Panel tipi yapısıyla batarya kutularına ve kontrol panolarına entegre edilebilir.
Bağlı BMS’nin sağladığı akım, sıcaklık ve koruma bilgilerini tek ekranda toplar.

Kullanım Alanları

DALY Smart BMS kullanılan batarya paketleri
Güneş enerjisi depolama sistemleri
Karavan ve tekne enerji sistemleri
Kesintisiz güç kaynağı uygulamaları

Elektrikli araç batarya sistemleri
Taşınabilir güç istasyonları
Endüstriyel lityum batarya sistemleri
Özel batarya kutusu ve kontrol paneli projeleri

Bağlantı ve Uyumluluk Bilgileri

Ekran, uyumlu DALY Smart BMS üzerindeki UART bağlantı noktasına uygun kabloyla bağlanmalıdır.
Bağlantı yapılmadan önce BMS üzerindeki soketin UART ekran bağlantısını desteklediği doğrulanmalıdır.
UART ve RS485 ekran sürümleri aynı bağlantı yapısına sahip değildir; satın alınan ekranın arayüzüyle BMS portu eşleşmelidir.
Kablo soketi zorlanmamalı ve pin yönü kontrol edilmeden bağlantı yapılmamalıdır.
Ekran çalışmıyorsa BMS’nin uyku durumunda olup olmadığı ve UART portunun etkinliği kontrol edilmelidir.
Bağlı BMS’nin ürün yazılımına göre görüntülenebilen bilgiler ve değiştirilebilen parametreler farklılık gösterebilir.

Bu ekran bağımsız bir ölçüm cihazı veya BMS değildir. Görüntülediği değerleri bağlı olduğu DALY Smart BMS’den alır ve batarya koruması sağlamaz. Ürün yalnızca uygun ekran protokolüne ve bağlantı portuna sahip DALY Smart BMS modelleriyle kullanılmalıdır.

Tüm DALY Smart BMS modellerinde aynı UART soketi ve ekran yazılımı bulunmayabilir. Satın almadan önce BMS model kodu, donanım sürümü, soket yapısı ve dokunmatik ekran uyumluluğu kontrol edilmelidir. RS485 bağlantılı ekran gereken sistemlerde bu UART sürümü kullanılmamalıdır.
