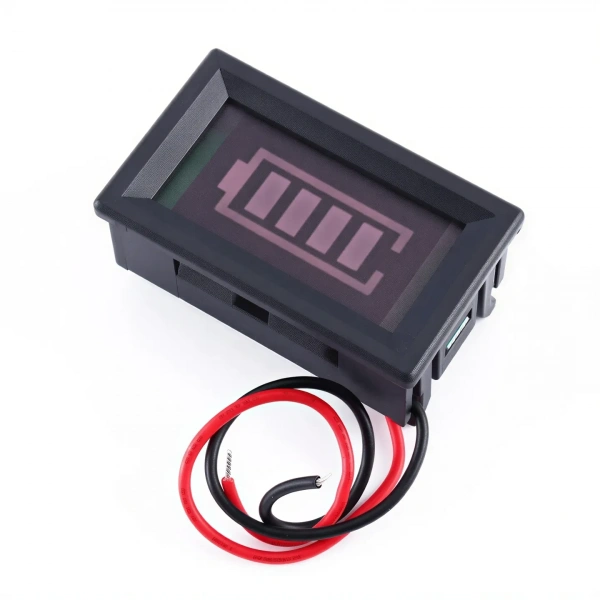

7S Li-ion Li-Po Pil Seviye Göstergesi

7S Li-ion Li-Po pil seviye göstergesi, seri bağlı yedi hücreden oluşan lityum pil paketlerinin yaklaşık doluluk durumunu görsel olarak takip etmek için kullanılan panel tipi bir gösterge modülüdür. Pil paketinin toplam gerilimini algılayarak mevcut enerji seviyesini LCD ekran üzerinde gösterir.

Nominal gerilimi 25.9V, tam şarj gerilimi 29.4V olan 7S Li-ion Li-Po pil paketleriyle kullanılabilir. Panel tipi kasası sayesinde batarya kutularına, araç konsollarına ve proje panellerine yerleştirilebilir. Hazır kırmızı ve siyah kabloları bağlantı işlemini kolaylaştırır.

7S Pil Seviye Göstergesi Teknik Özellikleri

Kullanım Alanları

Ürün Avantajları

• 7S pil paketinin yaklaşık doluluk durumunun LCD ekran üzerinden takip edilmesini sağlar.
• Nominal 25.9V Li-ion Li-Po pil sistemleriyle uyumlu çalışır.
• Panel tipi kasası sayesinde cihaz yüzeylerine düzenli şekilde yerleştirilebilir.
• Hazır kırmızı ve siyah kablolarıyla bağlantı kolaylığı sunar.
• Pil paketinin şarj edilmesi gereken zamanın belirlenmesine yardımcı olur.
• Harici bir mikrodenetleyici veya programlama gerektirmeden kullanılabilir.
• Farklı kapasitelere sahip 7S pil paketlerinin toplam gerilim seviyesini izleyebilir.

Bağlantı ve Kullanım Önerileri

• Kırmızı kablo pil paketinin toplam pozitif ucuna bağlanmalıdır.
• Siyah kablo pil paketinin toplam negatif ucuna bağlanmalıdır.
• Bağlantı sırasında pozitif ve negatif kutuplar kesinlikle ters bağlanmamalıdır.
• Modül yalnızca gerilim değerleri uyumlu 7S Li-ion Li-Po pil paketleriyle kullanılmalıdır.
• 7S LiFePO4 paketlerin nominal ve tam şarj gerilimleri farklı olduğundan doğru seviye göstermeyebilir.
• Bağlantı noktaları kısa devreye karşı yalıtılmalı ve kablolar mekanik olarak sabitlenmelidir.
• Panel montajı yapılırken LCD ekran ve devre kartına baskı uygulanmamalıdır.
• Sürekli bağlı kullanımda göstergenin kendi enerji tüketiminin pili zamanla boşaltabileceği dikkate alınmalıdır.
• Pil paketinde hücre dengeleme ve elektriksel koruma için uygun bir 7S BMS ayrıca kullanılmalıdır.

Önemli: Bu modül gerçek amper-saat kapasitesini ölçmez; pil paketinin toplam gerilimini önceden belirlenmiş seviyelere göre yaklaşık doluluk bilgisine dönüştürür. Yük altında oluşan gerilim düşümü, pil sıcaklığı, hücrelerin yaşı ve hücreler arasındaki dengesizlik gösterilen seviyeyi etkileyebilir. Modül aşırı şarjı veya aşırı deşarjı kesmez ve BMS yerine kullanılamaz.

Paket İçeriği

1 Adet 7S Li-ion Li-Po Pil Seviye Göstergesi
