3S Li-ion Li-Po Pil Kapasite Göstergesi

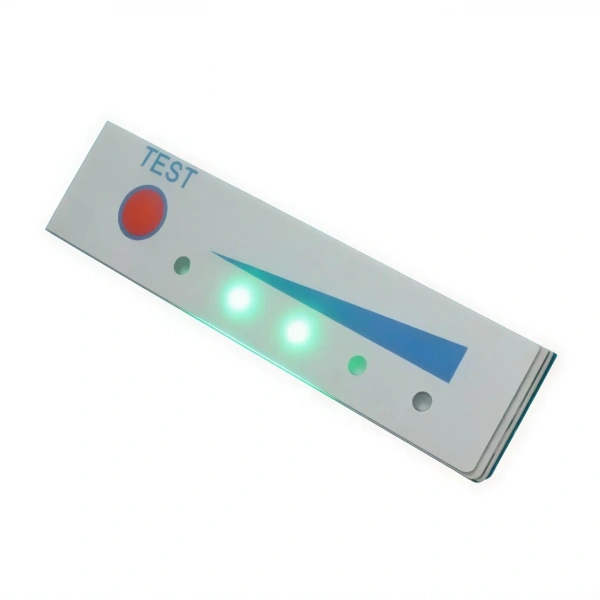

3S Li-ion Li-Po pil kapasite göstergesi, seri bağlı üç hücreden oluşan lityum pil paketlerinin yaklaşık doluluk seviyesini kontrol etmek için kullanılan kompakt bir gösterge modülüdür. TEST butonuna basıldığında pil paketinin toplam gerilimini ölçerek mevcut seviyeyi LED göstergeler üzerinden görsel olarak bildirir.

Gösterge yaklaşık 3–5 saniye çalıştıktan sonra otomatik olarak kapanır. Böylece sürekli açık kalan göstergelere kıyasla pil paketi üzerindeki enerji tüketiminin azaltılmasına yardımcı olur. İnce ve hafif yapısıyla batarya kutularına, robotik sistemlere, drone projelerine ve taşınabilir enerji uygulamalarına kolayca yerleştirilebilir.

3S Pil Kapasite Göstergesi Teknik Özellikleri

Kullanım Alanları

Ürün Avantajları

• 3S pil paketinin yaklaşık doluluk seviyesinin hızlı şekilde kontrol edilmesini sağlar.
• TEST butonuyla çalıştığı için yalnızca ihtiyaç duyulduğunda enerji tüketir.
• Yaklaşık 3–5 saniye sonra otomatik olarak kapanır.
• LED göstergeler sayesinde pil seviyesi kolayca okunabilir.
• Harici bir besleme kaynağına veya mikrodenetleyiciye ihtiyaç duymaz.

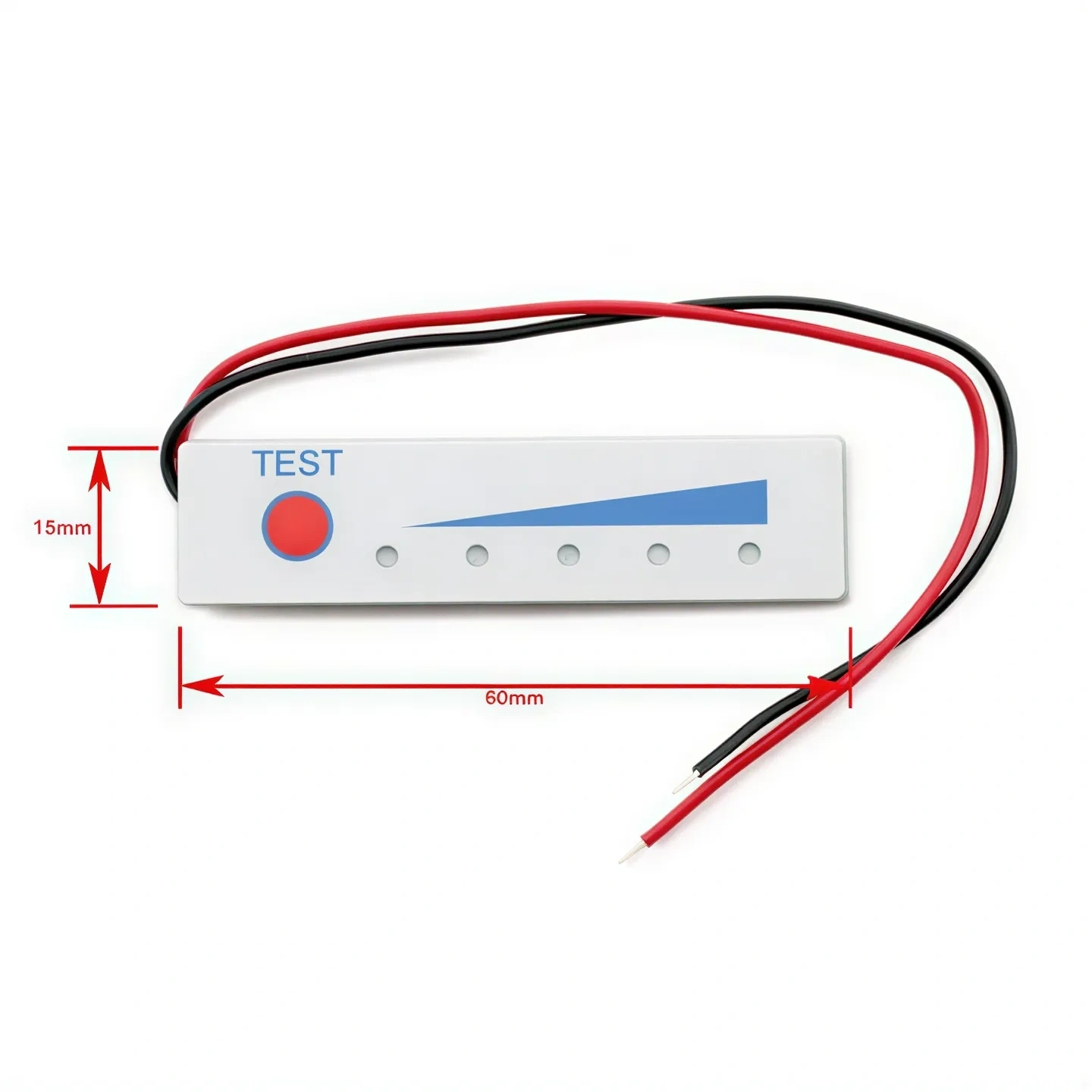

• Kompakt ve ince yapısıyla dar montaj alanlarına yerleştirilebilir.
• Farklı kapasitelere sahip 3S Li-ion Li-Po pil paketlerinde kullanılabilir.

Bağlantı ve Kullanım Önerileri

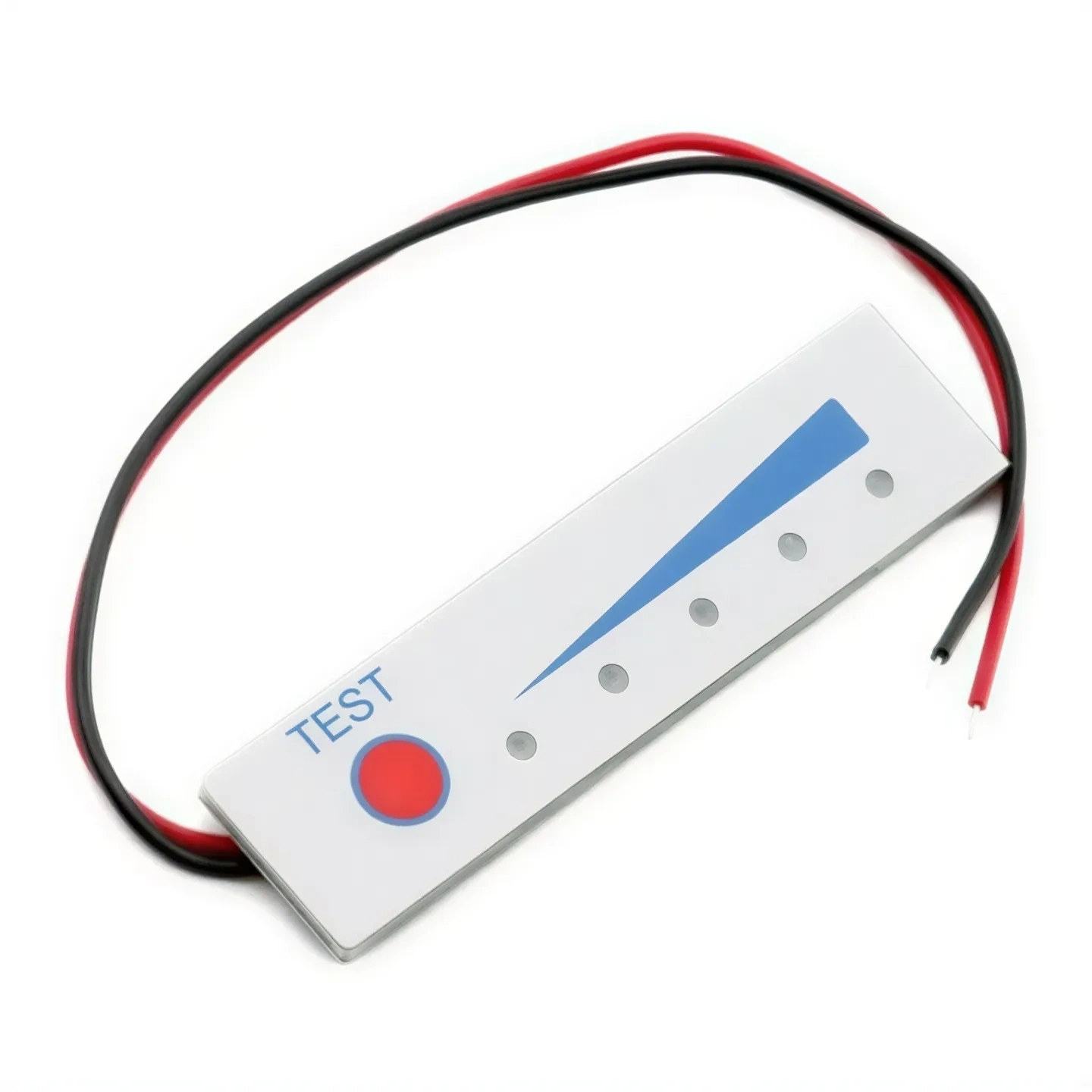

• Kırmızı kablo pil paketinin toplam pozitif ucuna bağlanmalıdır.
• Siyah kablo pil paketinin toplam negatif ucuna bağlanmalıdır.
• Bağlantı sırasında pozitif ve negatif kutuplar kesinlikle ters bağlanmamalıdır.
• Bağlantılar tamamlandıktan sonra TEST butonuna basılarak pil seviyesi kontrol edilmelidir.
• Modül yalnızca gerilim değerleri uyumlu 3S Li-ion Li-Po pil paketleriyle kullanılmalıdır.
• 3S LiFePO4 paketlerin gerilim karakteristiği farklı olduğundan doğru seviye göstermeyebilir.
• Bağlantı kabloları kısa devreye karşı yalıtılmalı ve mekanik olarak sabitlenmelidir.
• Devre kartının alt yüzeyi metal parçalarla temas etmeyecek şekilde korunmalıdır.
• Pil paketinde hücre dengeleme ve elektriksel koruma için uygun bir 3S BMS ayrıca kullanılmalıdır.

Önemli: Bu modül gerçek amper-saat kapasitesini ölçmez; pil paketinin toplam gerilimini önceden belirlenmiş seviyelere göre yaklaşık doluluk bilgisine dönüştürür. Yük altında oluşan gerilim düşümü, sıcaklık, hücrelerin yaşı ve hücreler arasındaki dengesizlik gösterilen seviyeyi etkileyebilir. Modül pili şarj etmez, deşarjı kesmez ve BMS yerine kullanılamaz.

Paket İçeriği

1 Adet 3S Li-ion Li-Po Pil Kapasite Göstergesi
