5V 2.1A-1A Çift USB Çıkışlı Pil Seviye Göstergeli Powerbank Kartı

Çift USB çıkışlı powerbank kartı, tek hücreli 3.7V Li-ion Li-Po pillerle taşınabilir güç kaynağı oluşturmak için kullanılan şarj ve voltaj yükseltme modülüdür. Bağlanan pilin gerilimini 5V seviyesine yükselterek USB bağlantılı cihazların beslenmesine veya şarj edilmesine yardımcı olur.

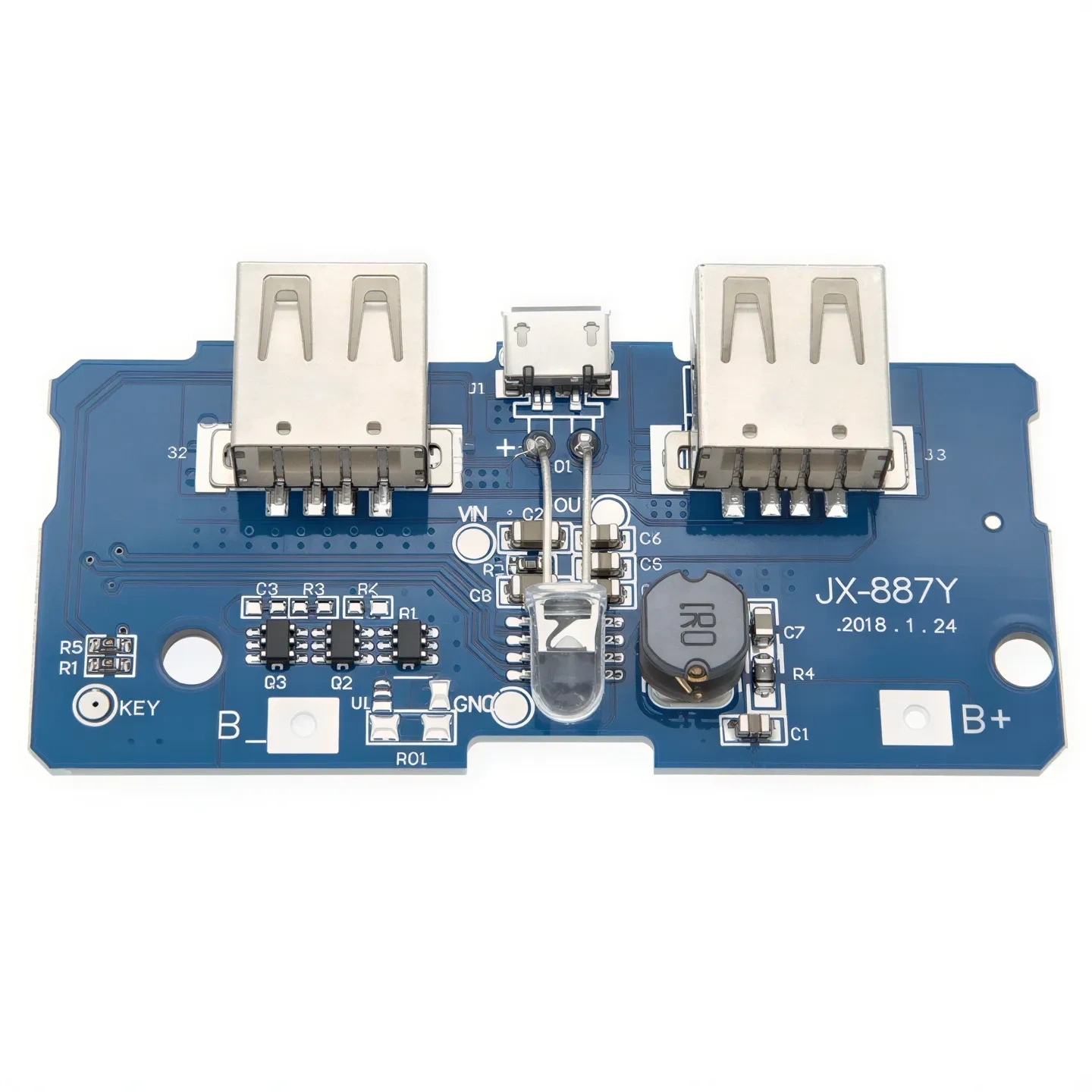

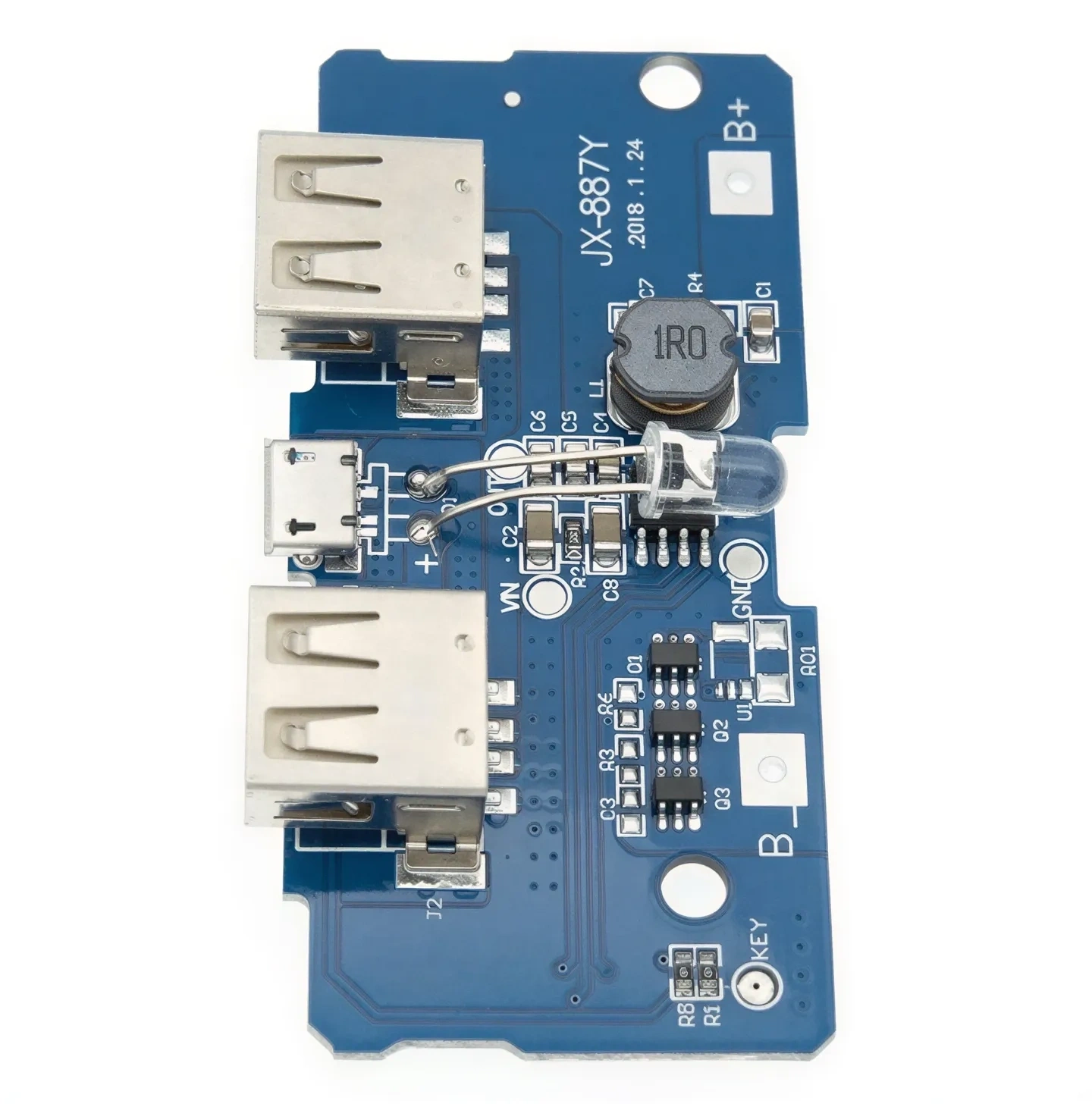

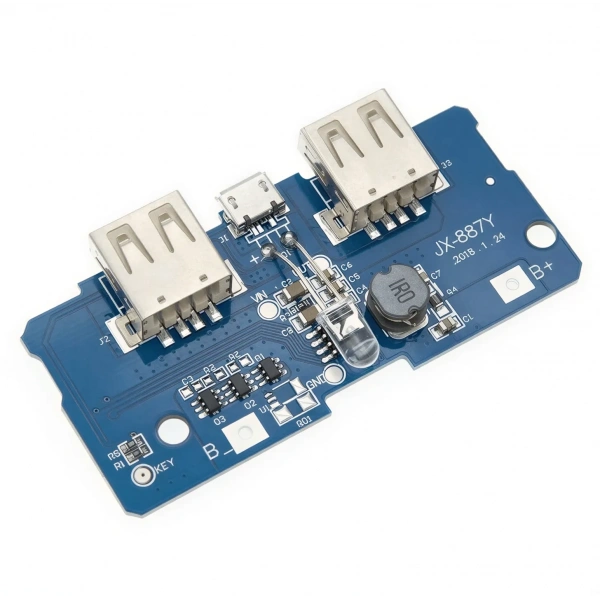

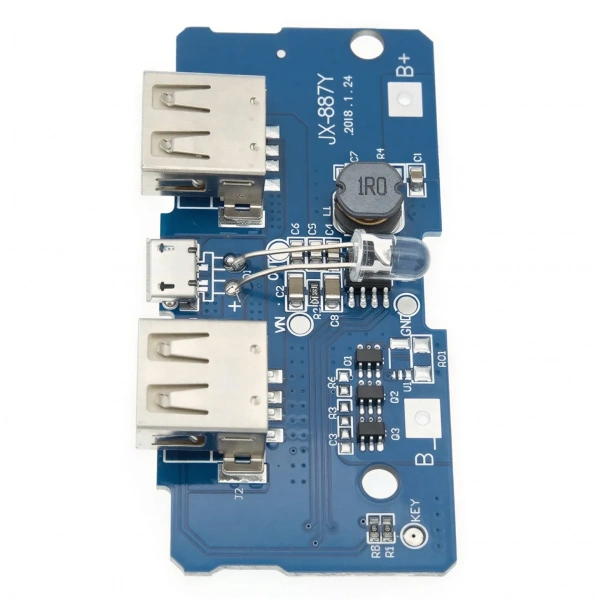

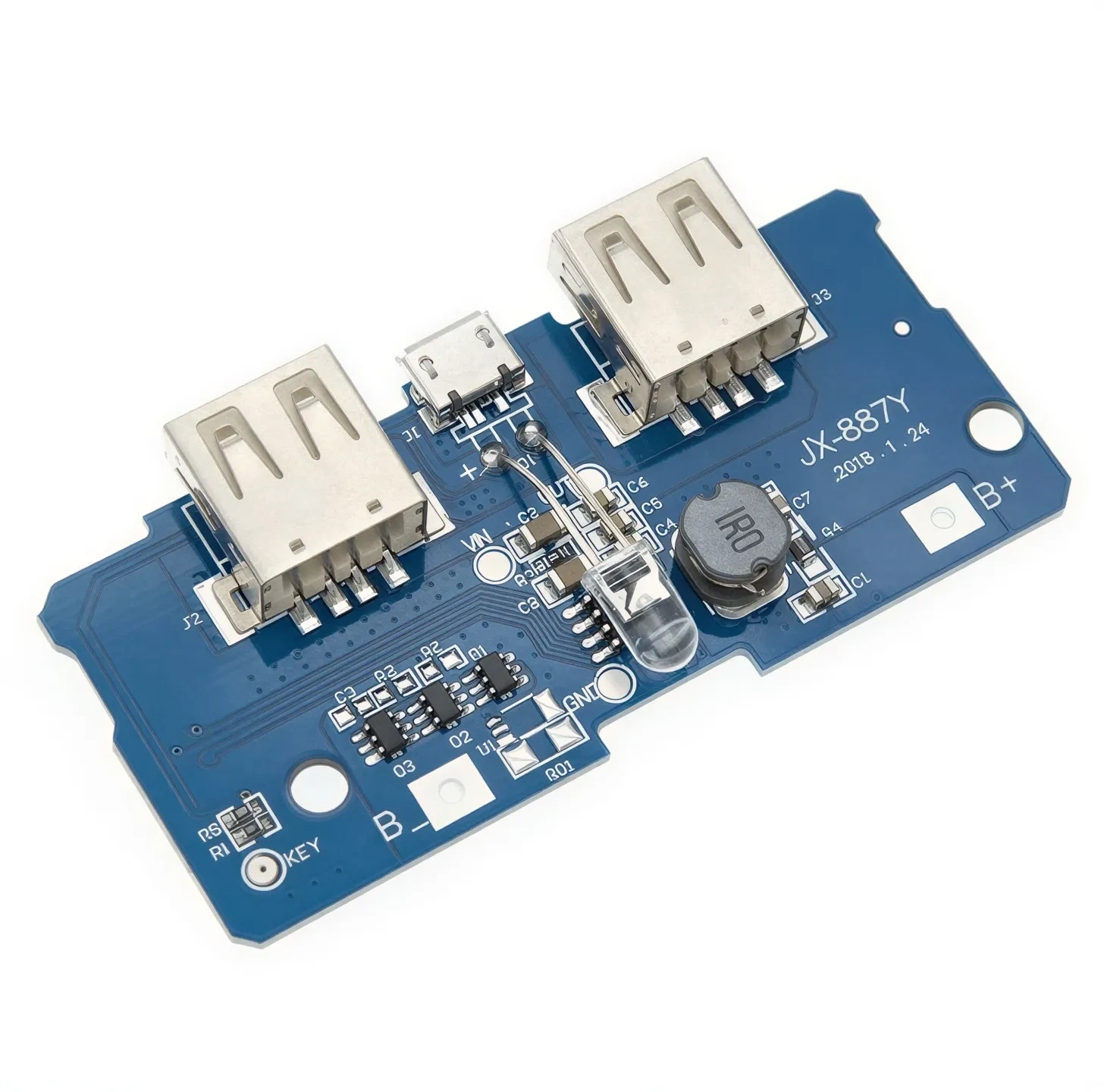

Kart üzerinde 5V 2.1A ve 5V 1A değerinde iki USB-A çıkışı, pilin şarj edilmesi için Micro USB girişi ve dört kademeli LED pil seviye göstergesi bulunur. B+ ve B− lehim noktaları üzerinden pil bağlantısı yapılabilir; birden fazla uyumlu pil kullanılacaksa hücreler paralel bağlanmalıdır.

Powerbank Kartı Teknik Özellikleri

Kullanım Alanları

Ürün Avantajları

• Tek kart üzerinde pil şarjı ve 5V voltaj yükseltme işlevlerini bir araya getirir.
• 5V 2.1A ve 5V 1A değerinde iki ayrı USB çıkışı sunar.

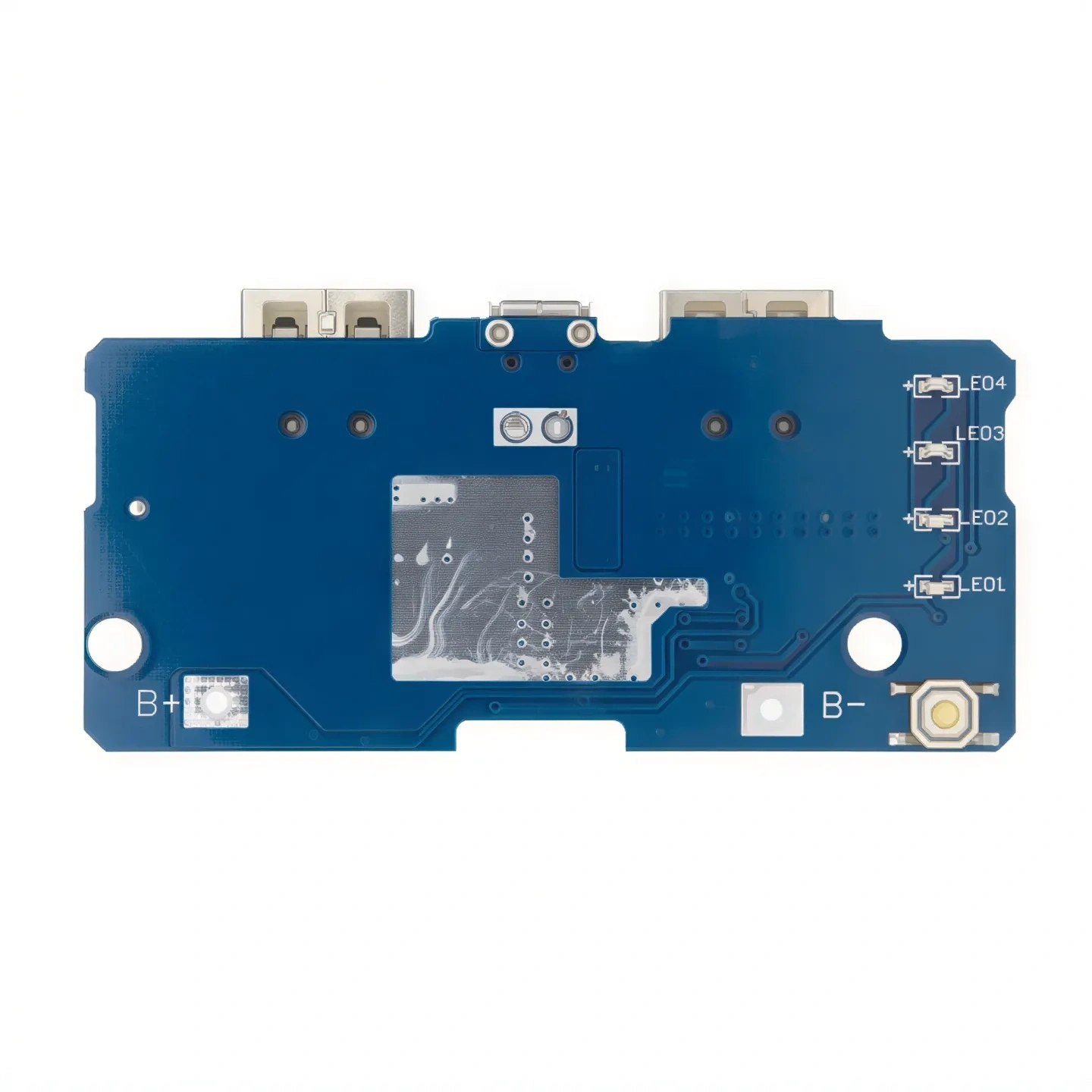

• Dört kademeli LED göstergeyle pil seviyesinin takip edilmesine yardımcı olur.
• Micro USB bağlantısı üzerinden bağlı pil veya pil grubunun şarj edilmesini sağlar.
• 3.7V Li-ion Li-Po ve 18650 pil tabanlı projelerde kullanılabilir.
• Kompakt yapısıyla özel powerbank kutularına ve taşınabilir projelere yerleştirilebilir.
• Kart üzerindeki buton ve yardımcı beyaz LED kullanım kolaylığı sağlar.

Bağlantı ve Kullanım Önerileri

• Pilin pozitif ucu B+, negatif ucu ise B− bağlantı noktasına lehimlenmelidir.
• Pil kutupları ters bağlanmamalıdır; ters bağlantı karta ve pile zarar verebilir.
• Birden fazla pil kullanılacaksa hücreler yalnızca paralel bağlanmalıdır.
• Paralel bağlanacak piller aynı kimyasal yapıya, kapasiteye, gerilim seviyesine ve kullanım durumuna sahip olmalıdır.
• Farklı doluluk seviyesindeki piller doğrudan paralel bağlanmamalıdır.
• Seri pil bağlantısı yapılmamalı ve kartın pil girişine 4.2V üzerinde gerilim uygulanmamalıdır.
• Micro USB girişinde kararlı ve uygun kapasiteli 5V güç kaynağı kullanılmalıdır.
• Yüksek akımlı çıkışlarda kısa ve yeterli kesite sahip bağlantılar tercih edilmelidir.
• Kartın alt yüzeyi metal parçalarla temas etmeyecek şekilde yalıtılmalıdır.
• Montaj tamamlandıktan sonra kart ve piller uygun, havalandırılabilir bir proje kutusunda korunmalıdır.

Önemli: 2.1A ve 1A değerleri USB çıkışlarının ayrı ayrı belirtilen azami değerleridir. İki USB çıkışının aynı anda kullanılması durumunda sağlanabilecek akım; pilin kapasitesine, iç direncine, doluluk seviyesine, bağlantı kalitesine ve kartın sıcaklığına bağlı olarak değişebilir. Bu kart hızlı şarj protokolü desteği belirtilmiş bir QC veya PD modülü değildir.

Paket İçeriği

1 Adet 5V 2.1A-1A Çift USB Çıkışlı Pil Seviye Göstergeli Powerbank Kartı
