ZB2L3 1-15V 18650 Akü ve Pil Kapasite Ölçer Test Modülü

ZB2L3 1-15V 18650 Akü ve Pil Kapasite Ölçer Test Modülü, pil montaj malzemeleri kategorisindeki pil test cihazları arasında yer almaktadır.

Kategori: Pil Test Cihazları
Ürün Kodu: PSTK-6124
Stok: 10

%13

151.75 TL

132.06 TL

25.53 TL 'den başlayan taksitlerle

Karşılaştır

Fiyat Alarmı

ZB2L3 1-15V 18650 Akü ve Pil Kapasite Ölçer Test Modülü

ZB2L3 V2.3 akü ve pil kapasite ölçer, şarj edilebilir pil veya aküyü ayarlanan kesme gerilimine kadar kontrollü şekilde deşarj ederek kullanılabilir kapasitesini Ah cinsinden ölçen dijital bir test modülüdür. 18650 Li-ion pillerin yanı sıra uygun gerilim aralığındaki farklı pil kimyaları ve küçük batarya paketleriyle kullanılabilir.

Dijital ekran üzerinde ölçülen kapasite, anlık deşarj akımı ve pil gerilimi sırayla görüntülenir. Kesme gerilimi pil kimyasına göre ayarlanabilir; pil belirlenen gerilime ulaştığında modül harici deşarj yükünü devreden çıkararak testi sonlandırır ve ölçülen kapasiteyi ekranda tutar.

ZB2L3 Teknik Özellikleri

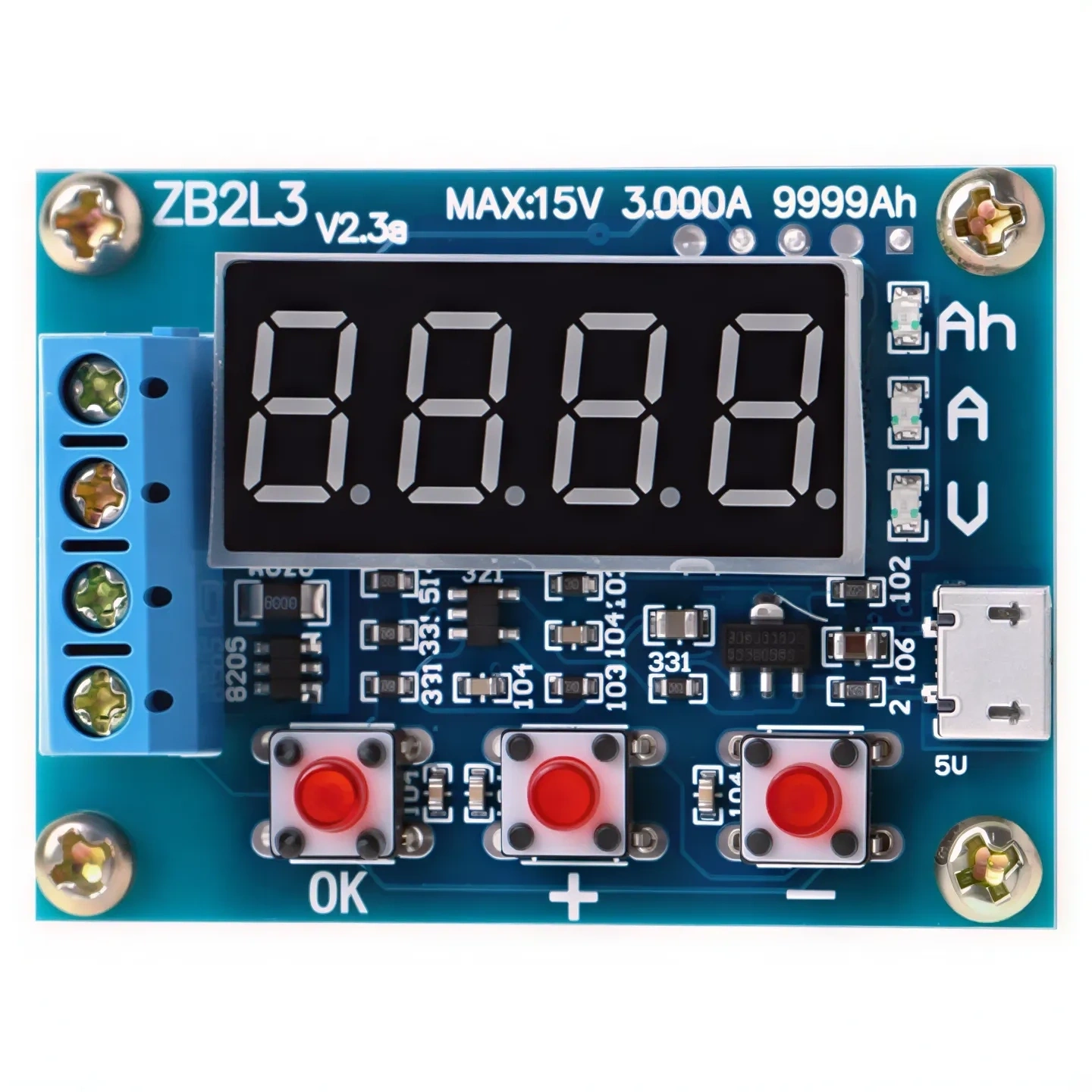

Model	ZB2L3 V2.3
Ürün Tipi	Pil ve akü kapasite ölçer deşarj test modülü
Modül Besleme Gerilimi	4.5V ile 6V DC arasında
Besleme Girişi	Micro USB
Çalışma Akımı	70mA’den düşük
Test Gerilimi Aralığı	1.00V ile 15.00V arasında
Gerilim Çözünürlüğü	0.01V
Kesme Gerilimi Ayar Aralığı	0.5V ile 11.0V arasında
Kesme Gerilimi Ayar Çözünürlüğü	0.1V
Maksimum Deşarj Akımı	3.000A
Akım Çözünürlüğü	0.001A
Gerilim Ölçüm Hatası	En fazla ±%1 + 0.02V
Akım Ölçüm Hatası	En fazla ±%1,5 + 0.008A
Kapasite Gösterim Aralığı	9999Ah değerine kadar
Gösterilen Değerler	Kapasite (Ah), deşarj akımı (A) ve pil gerilimi (V)

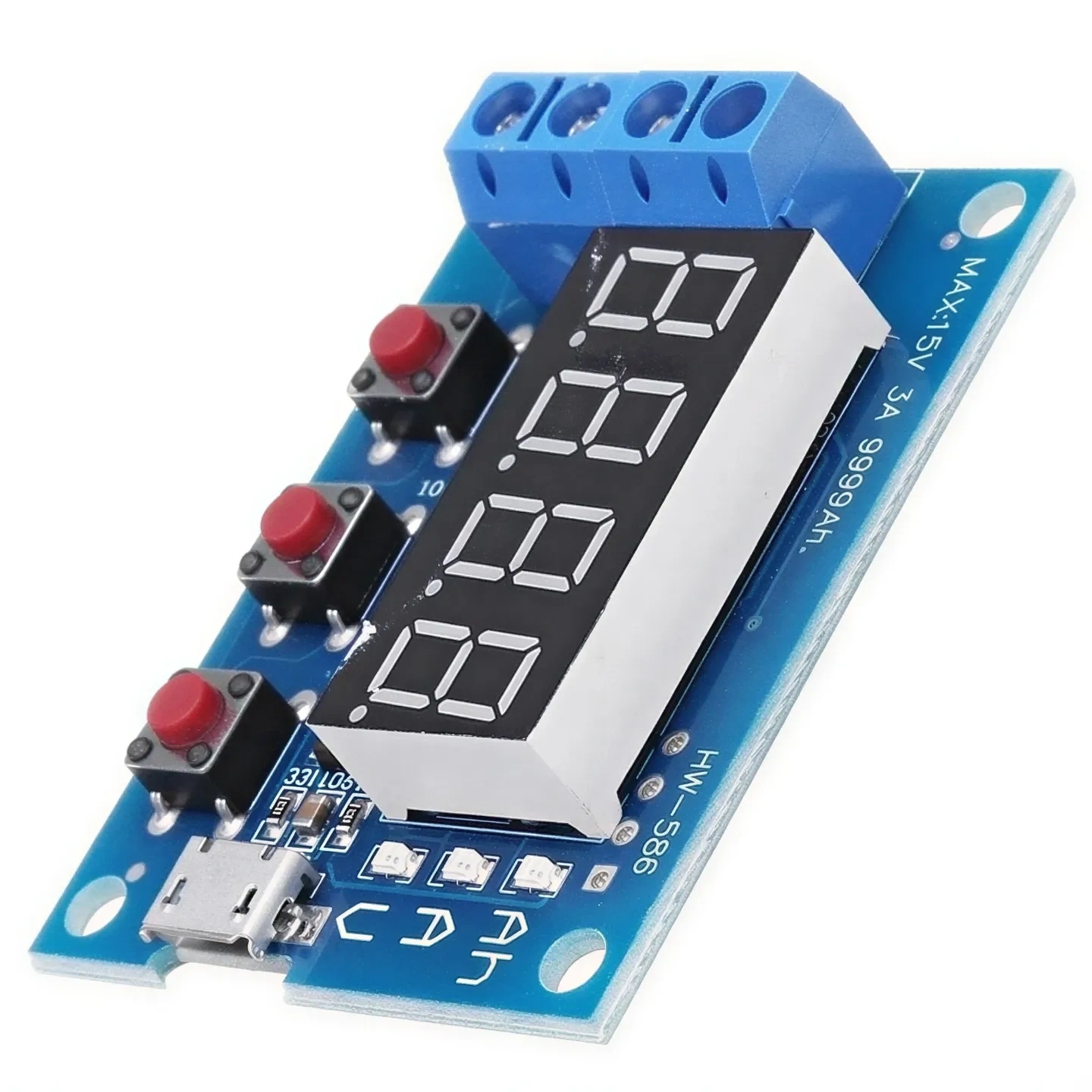

Ekran Tipi	4 haneli dijital LED ekran
Kontrol Tuşları	OK, artırma (+) ve azaltma (−)

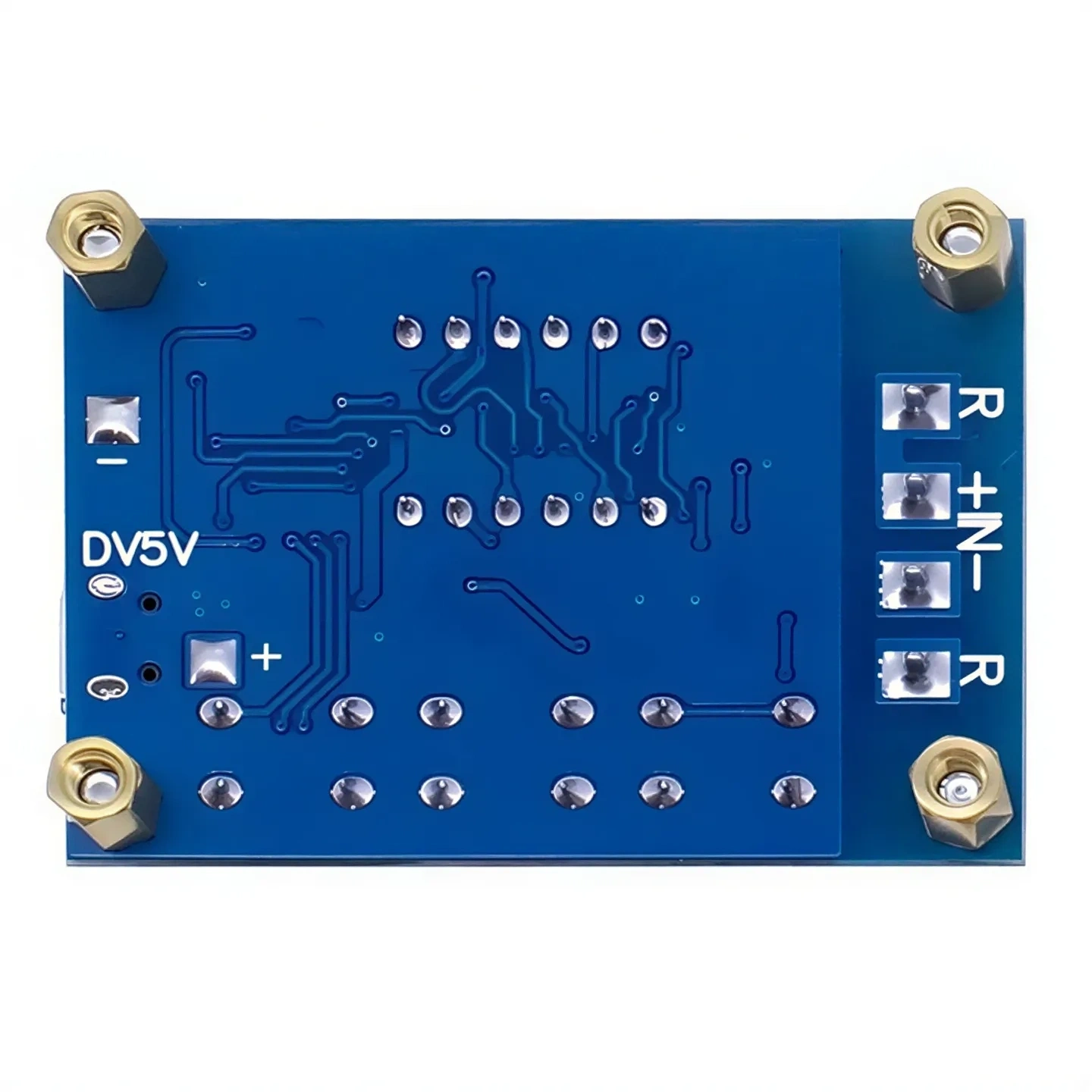

Pil Bağlantısı	IN+ ve IN− vidalı terminalleri

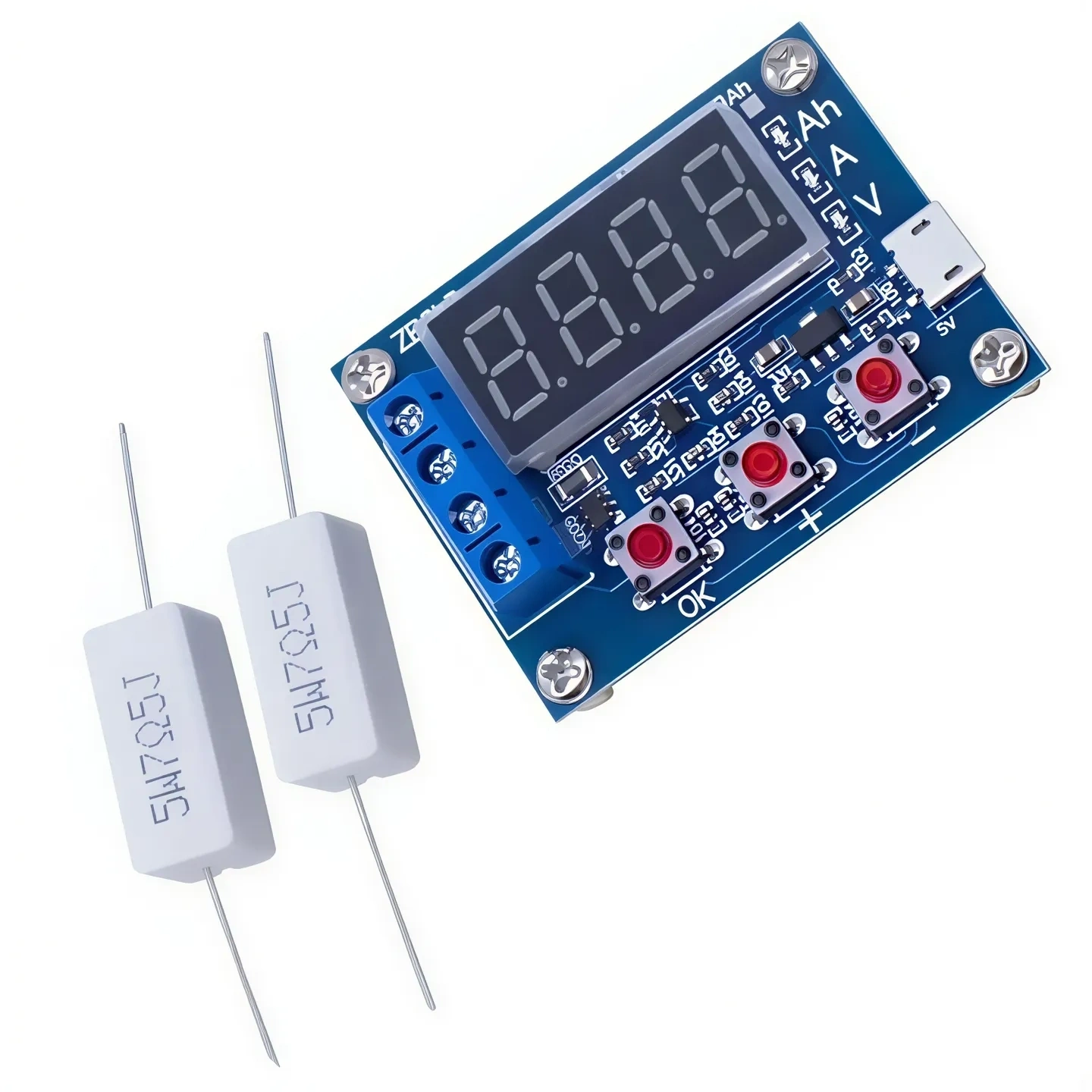

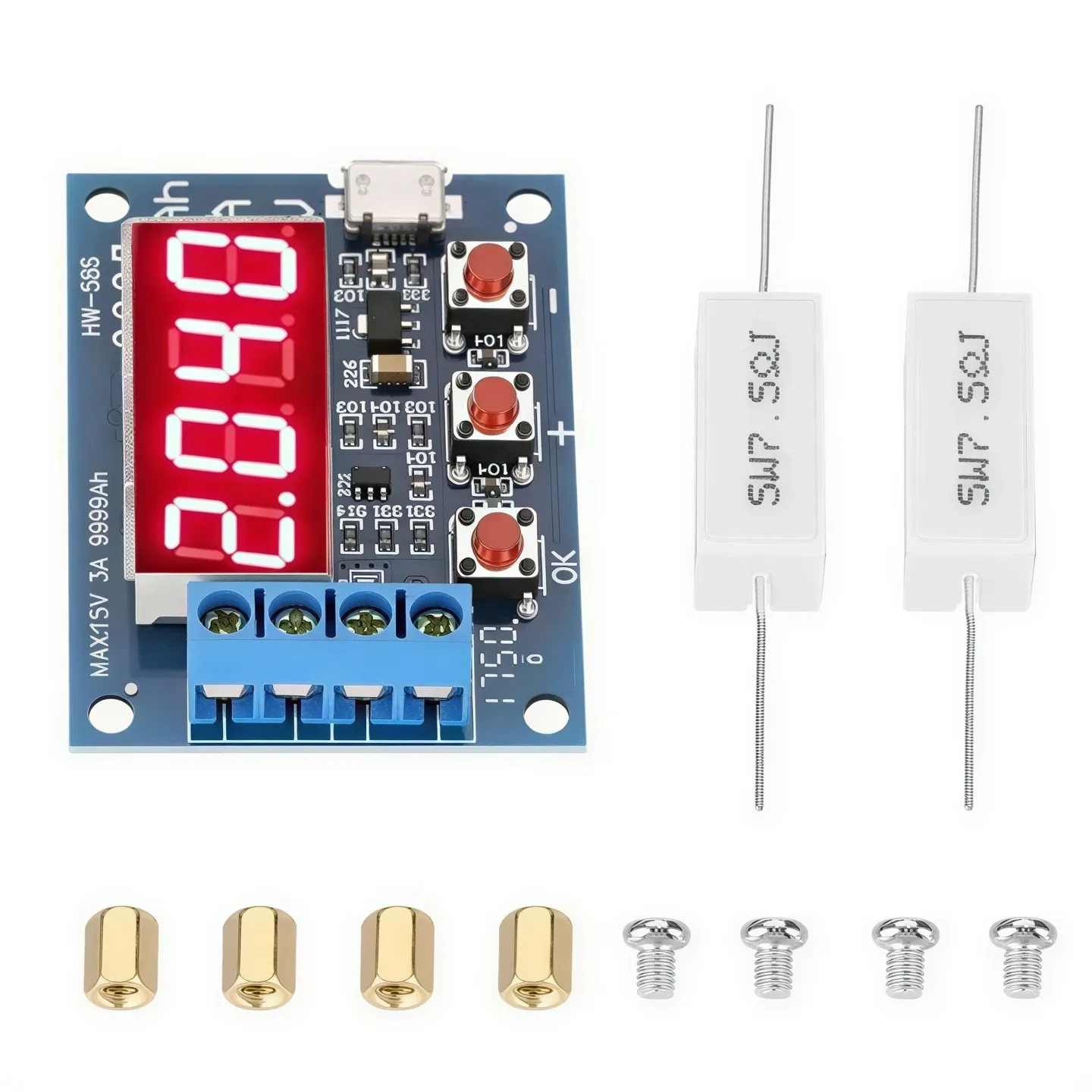

Harici Yük Bağlantısı	R terminalleri; uygun güçte harici deşarj direnci gerektirir

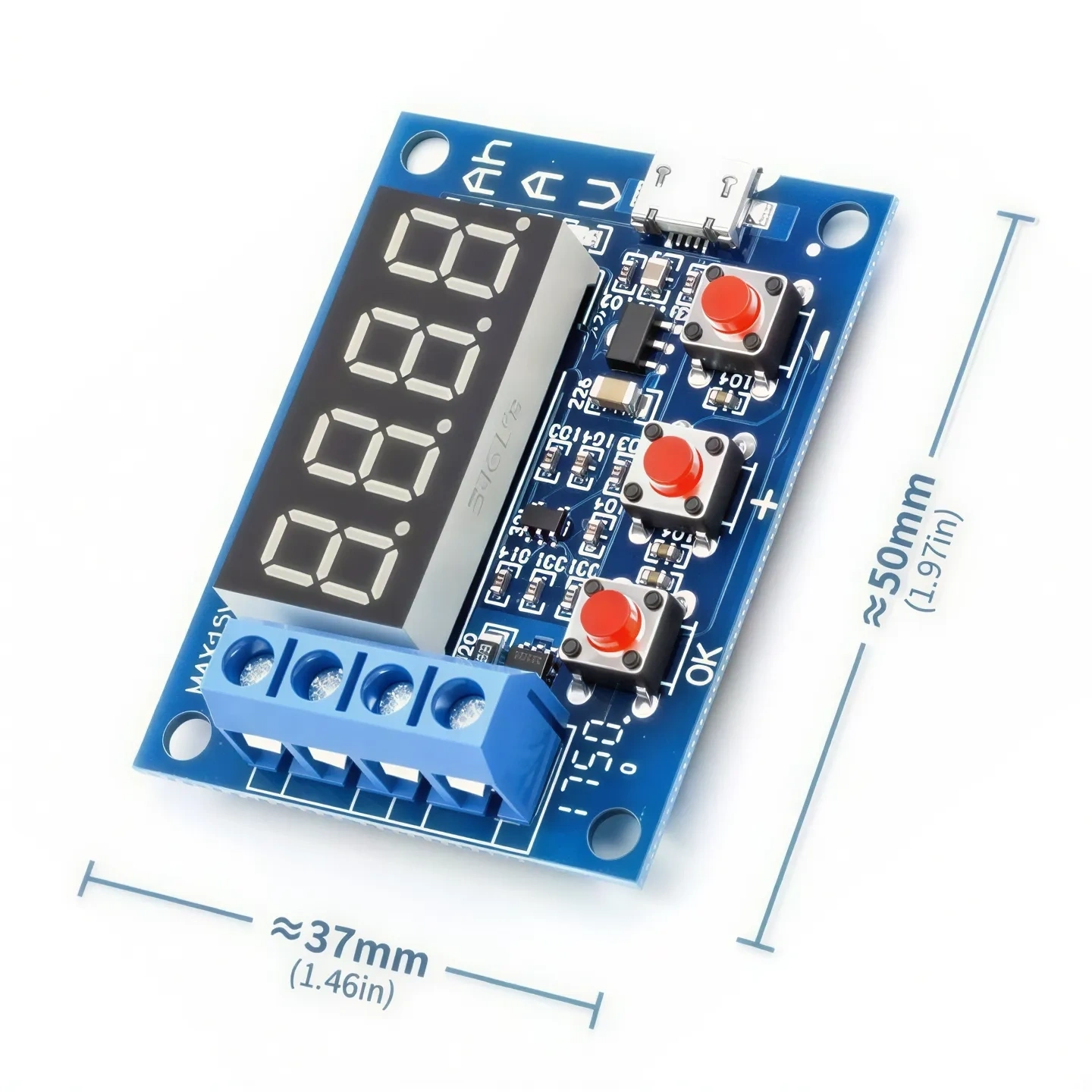

Kart Boyutları	Yaklaşık 50 × 37 mm
Toplam Yükseklik	Yaklaşık 17 mm

Uyumlu Pil ve Akü Tipleri

Li-ion piller
Li-Po piller
LiFePO4 piller
18650 ve benzeri lityum hücreler

Ni-MH piller
Ni-Cd piller
Kurşun-asit aküler
1-15V aralığındaki şarjlı pil paketleri

Kullanım Alanları

18650 pillerin kullanılabilir kapasitesinin ölçülmesi
Yeni ve kullanılmış hücrelerin karşılaştırılması
Pil paketlemeden önce hücrelerin kapasiteye göre eşleştirilmesi
Powerbank pillerinin kapasite kontrolü
Şarjlı alet ve cihaz pillerinin performans testi
Elektronik laboratuvarı, eğitim ve hobi uygulamaları

Ürün Avantajları

Pili kontrollü deşarj ederek gerçek kullanım kapasitesinin Ah cinsinden ölçülmesini sağlar.
Gerilim, deşarj akımı ve ölçülen kapasiteyi aynı ekran üzerinden takip etmeye imkân tanır.
Kesme gerilimi test edilen pilin kimyasına göre ayarlanabilir.
Belirlenen kesme gerilimine ulaşıldığında harici yükü otomatik olarak devreden çıkarır.
3A seviyesine kadar farklı deşarj akımlarıyla test yapılmasına olanak verir.
Hata kodlarıyla bağlantı, gerilim ve aşırı akım sorunlarının belirlenmesine yardımcı olur.
Kompakt yapısıyla masaüstü test düzeneklerine kolayca eklenebilir.

Bağlantı ve Test Adımları

Test edilecek pil, kendi kimyasına uygun şarj cihazıyla tamamen şarj edilmelidir.
Uygun güç ve direnç değerine sahip harici deşarj direnci R terminallerine bağlanmalıdır.
Pilin pozitif ucu IN+, negatif ucu ise IN− terminaline bağlanmalıdır.
Modül, bağımsız ve kararlı bir 4.5–6V Micro USB güç kaynağıyla beslenmelidir.
Pil gerilimi ekranda görüntülendikten sonra kesme gerilimi kontrol edilmelidir.
Gerekirse + ve − tuşlarıyla pil kimyasına uygun kesme gerilimi ayarlanmalıdır.
OK tuşuna basılarak deşarj kapasitesi testi başlatılmalıdır.
Test sırasında kapasite, akım ve gerilim değerleri ekrandan takip edilmelidir.
Ayarlanan kesme gerilimine ulaşıldığında test otomatik olarak sona erer ve ölçülen kapasite ekranda gösterilir.

Hata Kodları

Err1	Test edilen pilin gerilimi 15V sınırının üzerindedir.
Err2	Pil gerilimi ayarlanan kesme geriliminin altındadır.
Err3	Pil yükü besleyemiyor, yük direnci çok yüksek veya bağlantı hattında aşırı direnç bulunuyor.
Err4	Deşarj akımı yaklaşık 3.1A sınırını aşmıştır.

Önemli: Modülün 3A değeri azami anahtarlama ve ölçüm sınırıdır. Gerçek deşarj akımı pil gerilimi ile kullanılan yük direncinin değerine göre oluşur. Harici yük dirençleri test sırasında çok ısınabilir; yanıcı yüzeylerden uzakta, iyi havalandırılan ve gözetim altında tutulan bir ortamda kullanılmalıdır. Ters kutup koruması bulunmadığından pil bağlantısının ters yapılması modüle zarar verebilir. Kesme gerilimi pil üreticisinin belirttiği güvenli alt gerilimin altında ayarlanmamalıdır.
