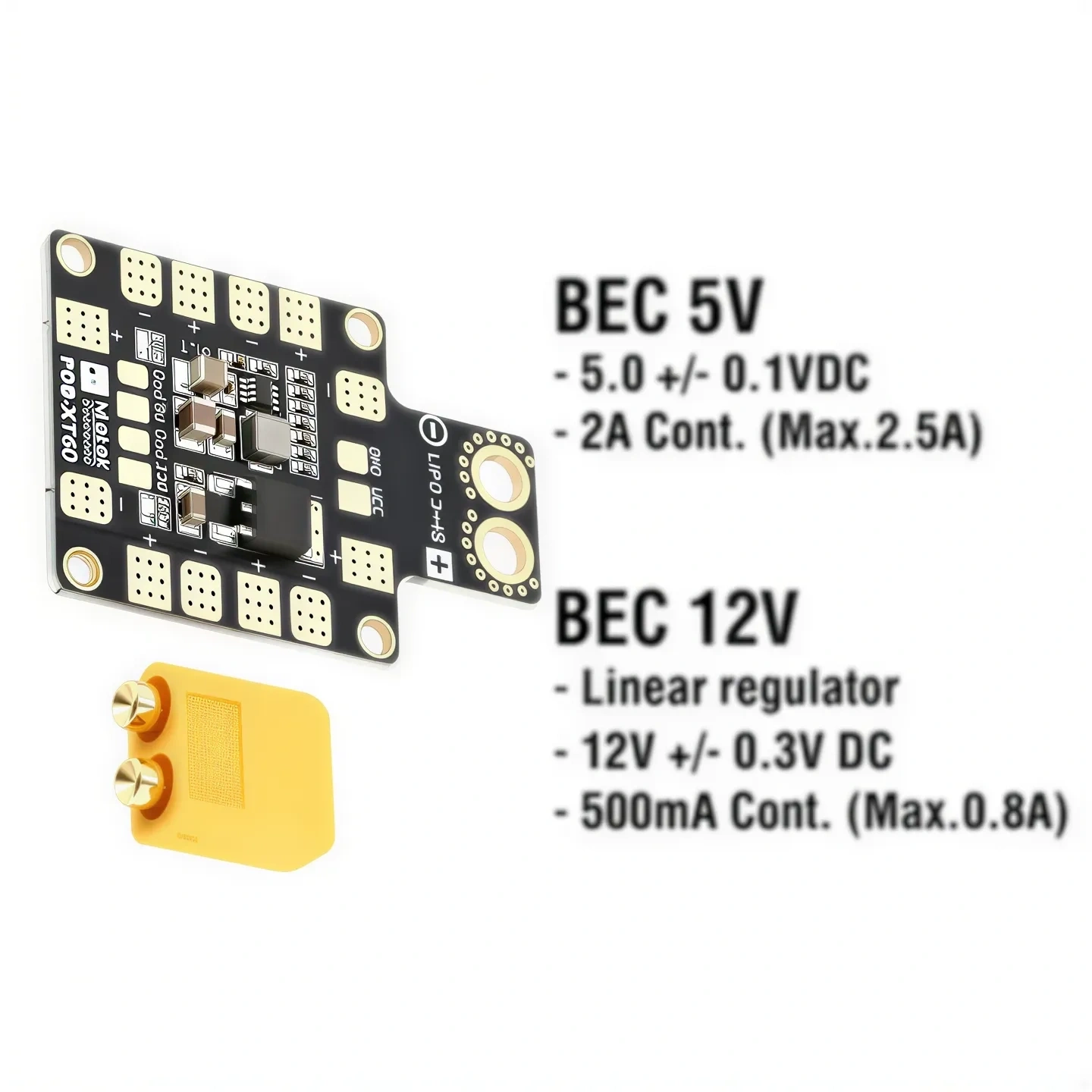

Matek PDB-XT60 5V ve 12V BEC'li ESC Güç Dağıtım Kartı

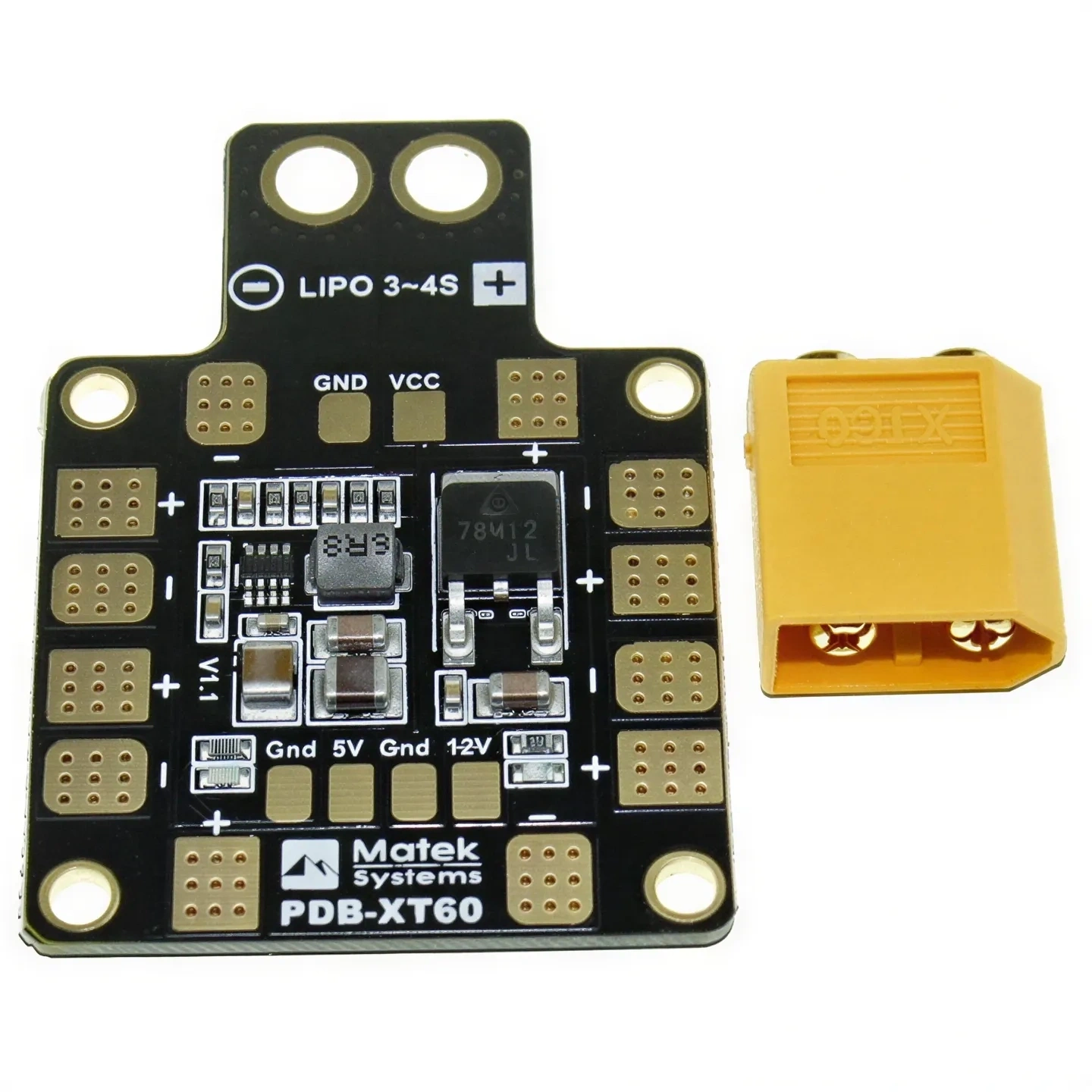

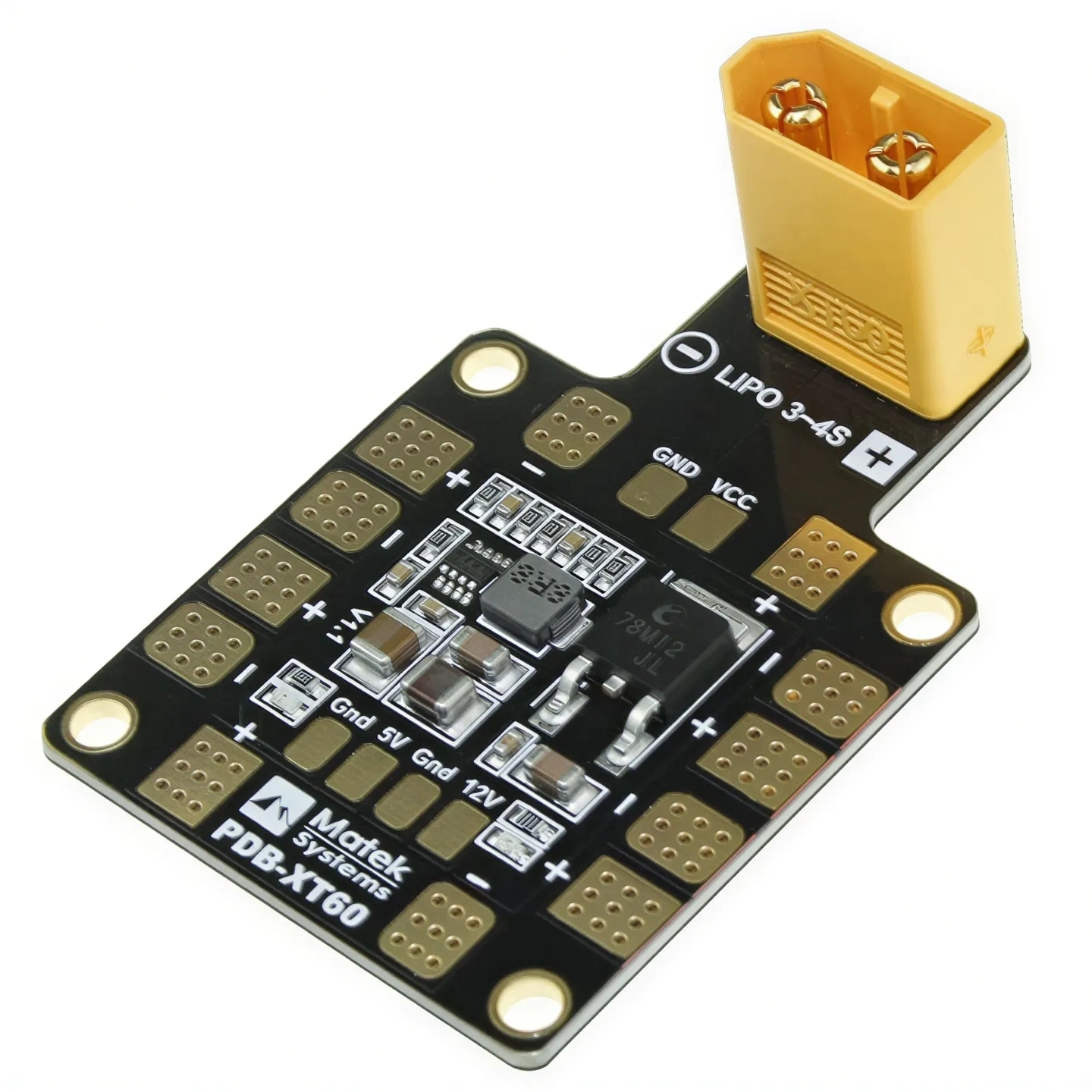

Matek PDB-XT60 Güç Dağıtım Kartı, 3S ve 4S LiPo bataryalardan gelen enerjiyi çok motorlu RC sistemlerdeki ESC'lere dağıtmak için geliştirilmiştir. Dahili XT60 soketi, batarya bağlantısının doğrudan ve düzenli biçimde yapılmasını sağlar.

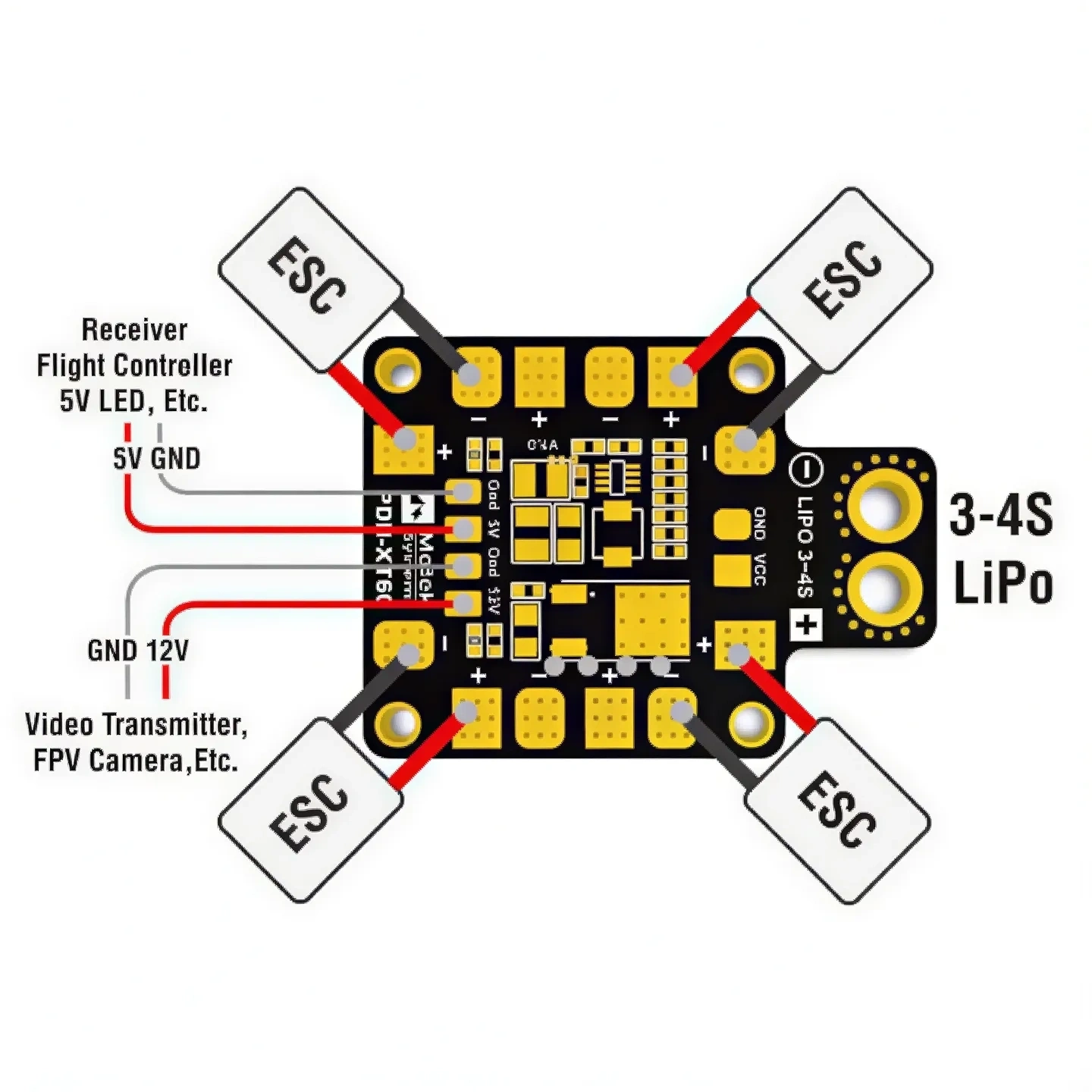

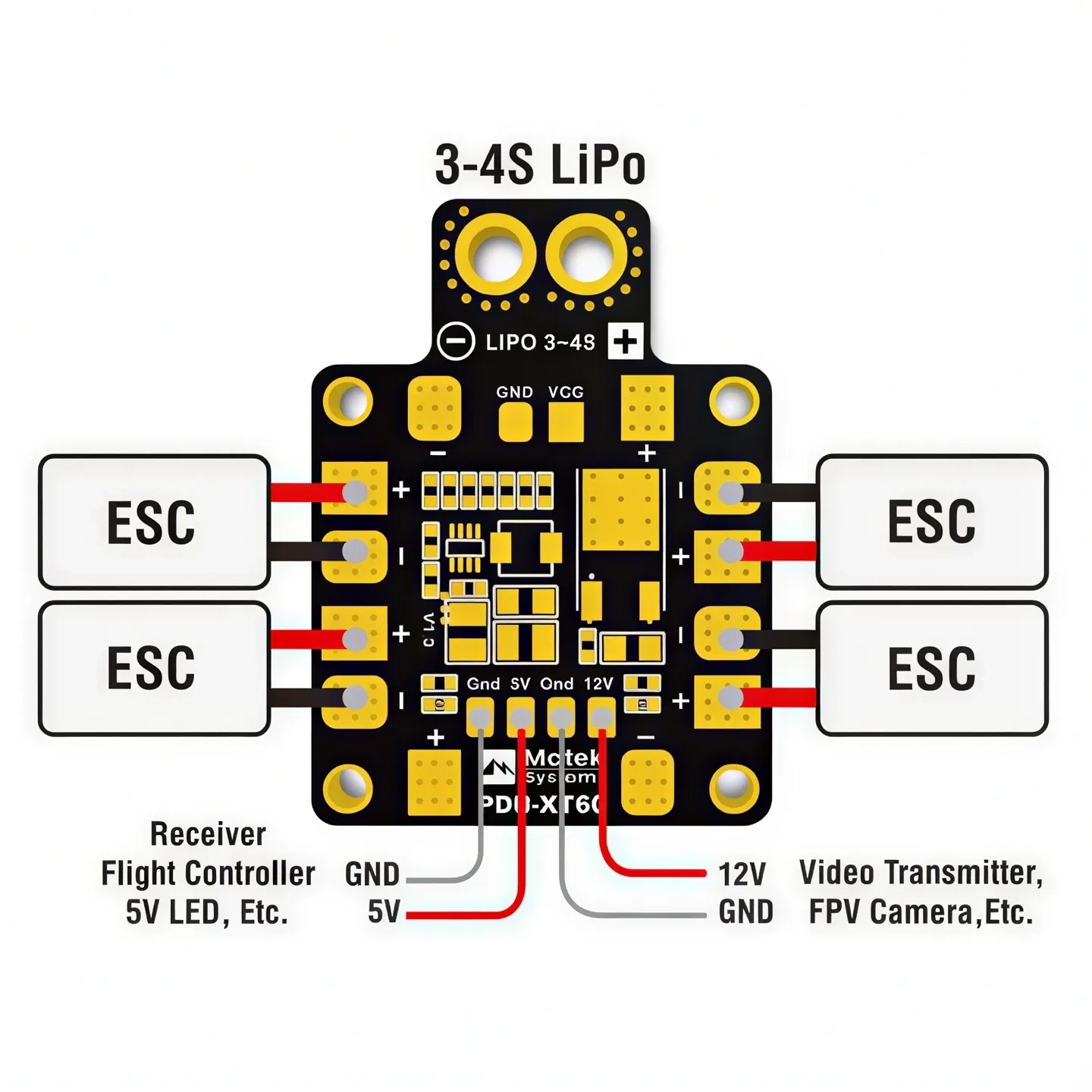

Kart üzerinde bulunan 5V ve 12V BEC çıkışları; uçuş kontrol kartı, RC alıcısı, OSD, servo, FPV kamera ve video verici gibi farklı çalışma gerilimlerine ihtiyaç duyan bileşenlerin beslenmesine yardımcı olur. Altı çift ESC lehim pedi, H ve X tipi multikopter gövdelerinde esnek bağlantı imkânı sunar.

Matek PDB-XT60 Teknik Özellikleri

Marka	Matek
Model	PDB-XT60
Ürün Tipi	BEC'li ESC güç dağıtım kartı
Giriş Gerilimi	9–18V DC
Uyumlu Batarya	3S–4S LiPo
Batarya Bağlantısı	Dahili XT60 soketi
ESC Bağlantıları	6 çift lehim pedi
Sürekli ESC Akımı	4 çıkışta 25A veya 6 çıkışta 15A
Tepe ESC Akımı	4 çıkışta 30A veya 6 çıkışta 20A; 10 saniye/dakika
5V BEC Çıkışı	5V ±0.1V / 2A sürekli; 2.5A maksimum, 10 saniye/dakika
5V Çıkış Dalgalanması	40 mV; 16V giriş ve 2A yük altında
12V BEC Çıkışı	4S LiPo ile 12V ±0.3V / 500 mA sürekli; 800 mA maksimum, 5 saniye/dakika
3S ile 12V Hattı	Çıkış gerilimi yaklaşık batarya geriliminden 1V düşüktür

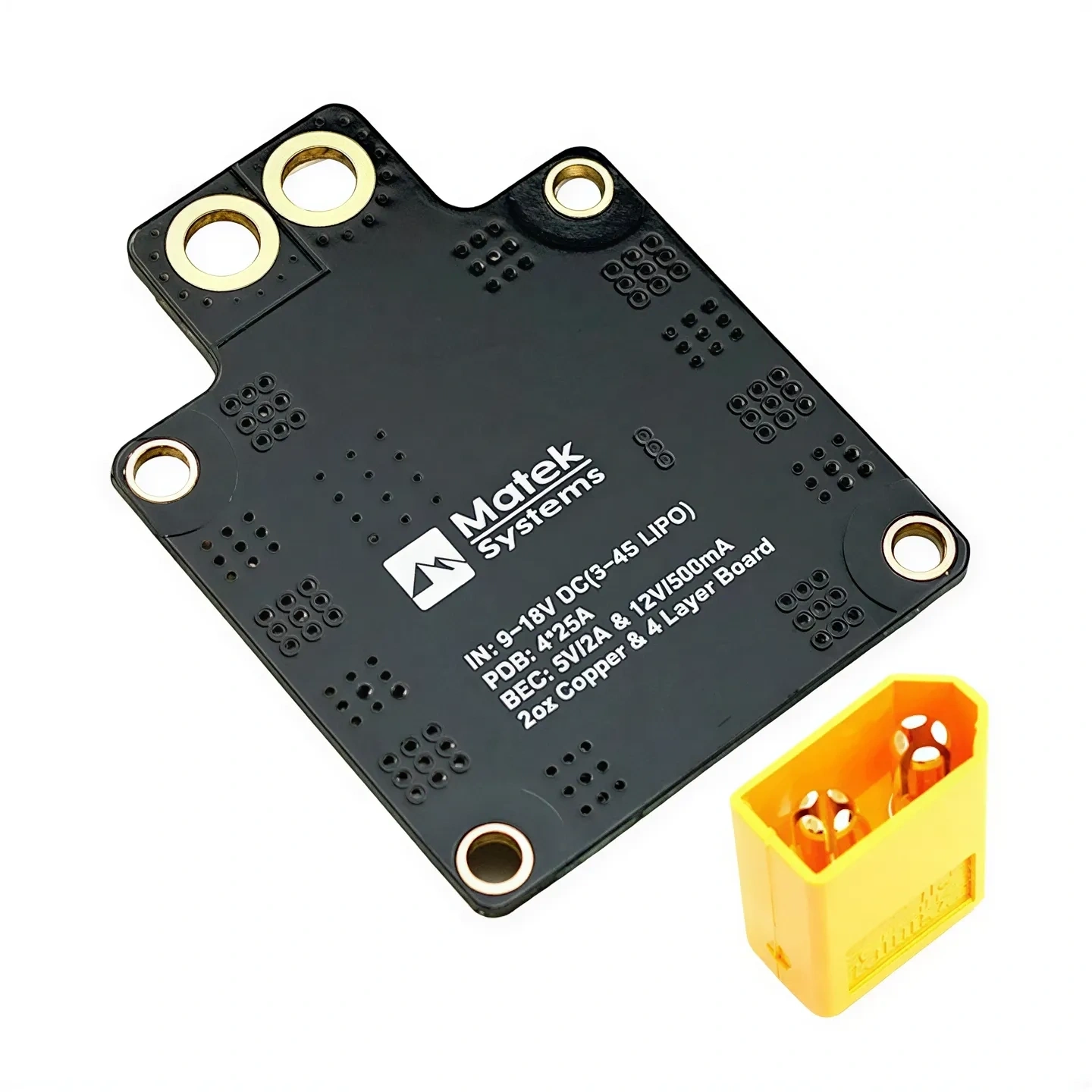

PCB Yapısı	4 katmanlı, 2 oz bakır ve 1.6 mm kalınlık
Gösterge	5V ve 12V çıkış LED'leri

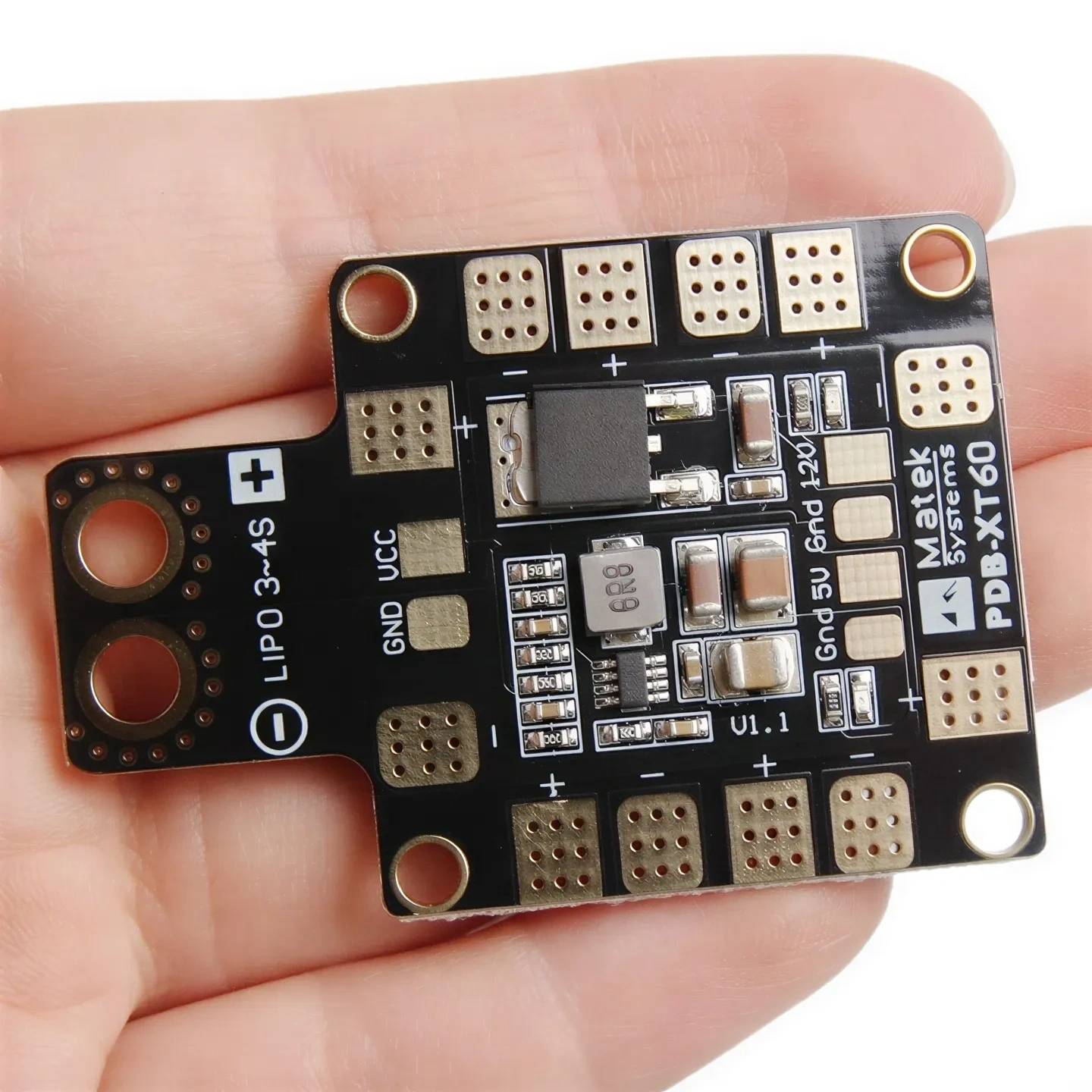

Kart Boyutları	36 × 50 × 4 mm; XT60 hariç
Montaj Aralığı	30.5 × 30.5 mm
Montaj Deliği	3 mm çap
Ağırlık	Yaklaşık 11 g; XT60 dahil

Kullanım Alanları

FPV yarış dronları
Quadcopter ve multikopter sistemleri

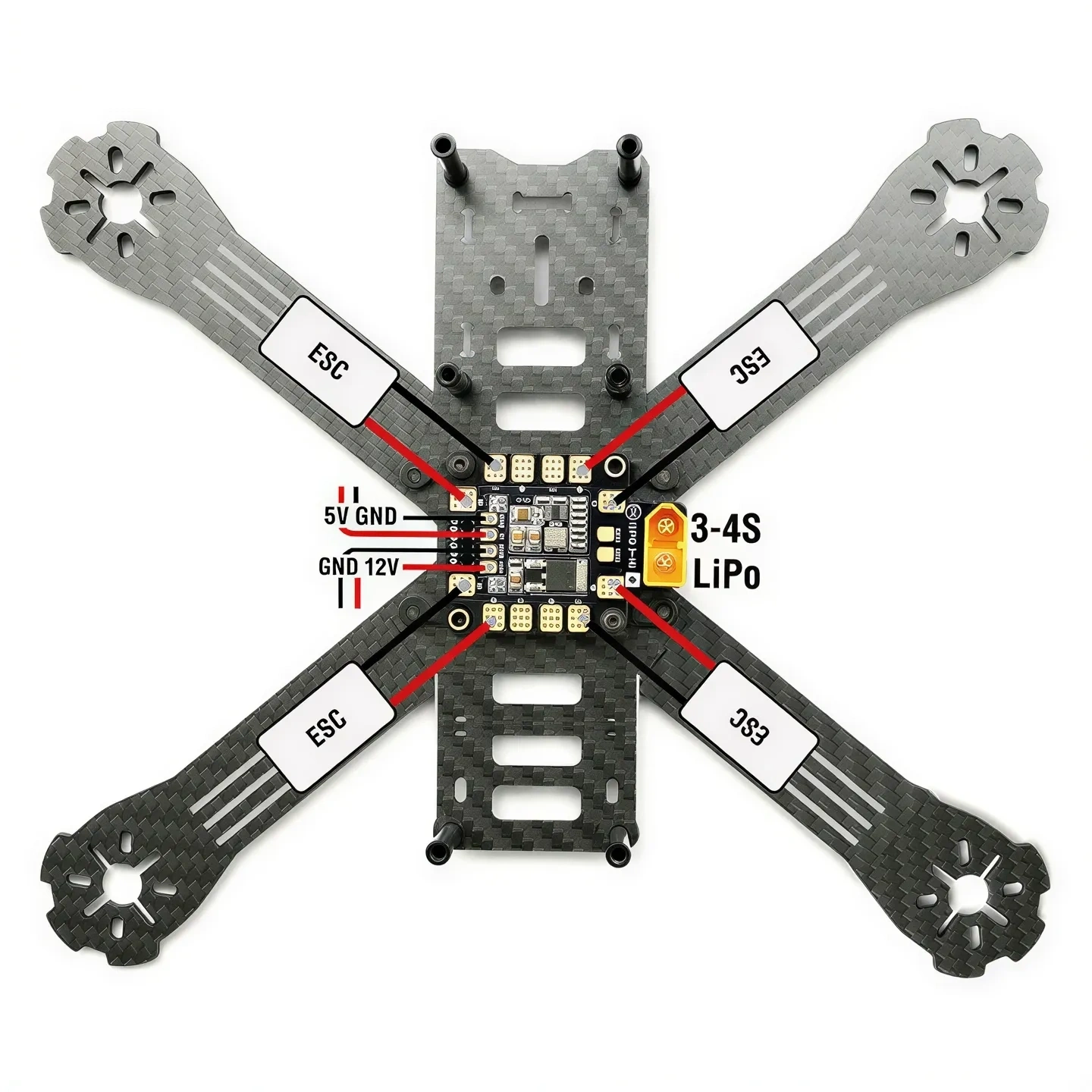

H ve X tipi drone gövdeleri
Çoklu ESC güç dağıtımı

Uçuş kontrol kartı beslemesi
FPV kamera ve video verici sistemleri
RC alıcısı, OSD ve servo bağlantıları
Özel RC araç ve hava aracı projeleri

Ürün Avantajları

Dahili XT60 soketi bataryanın karta doğrudan bağlanmasını sağlar.
Altı çift ESC lehim pedi farklı motor ve gövde düzenlerine uyum sağlar.
Entegre 5V BEC, uçuş kontrol kartı ve RC alıcısı gibi bileşenler için düzenlenmiş çıkış sunar.
4S LiPo kullanıldığında 12V BEC çıkışı FPV kamera ve video verici gibi ekipmanları besleyebilir.
5V ve 12V LED göstergeleri ilgili çıkışların çalışma durumunun izlenmesini kolaylaştırır.
4 katmanlı ve 2 oz bakırlı PCB yapısı akım dağıtımını destekler.
Kompakt montaj ölçüsü ve düşük ağırlığı multikopter projelerinde yer tasarrufu sağlar.
BEC çıkışlarının kısa süreli kısa devre toleransı montaj ve kullanım sırasında ek dayanıklılık sunar.

Kullanım ve Güvenlik Önerileri

Batarya bağlanmadan önce tüm lehim bağlantıları, polarite ve kısa devre ihtimali kontrol edilmelidir.
Kart yalnızca belirtilen 9–18V DC giriş aralığında ve 3S–4S LiPo bataryalarla kullanılmalıdır.
3S LiPo kullanımında 12V hattının düzenlenmiş 12V vermediği, çıkışın batarya geriliminden yaklaşık 1V düşük olduğu dikkate alınmalıdır.
Bağlanan ekipmanın gerilim ve akım ihtiyacı ilgili BEC çıkışının sınırlarını aşmamalıdır.
ESC akımları kartın sürekli ve tepe akım değerlerine göre hesaplanmalıdır.
Yüksek akım taşıyan lehim noktalarında yeterli kablo kesiti ve düzgün lehimleme kullanılmalıdır.
Kısa devre toleransı sürekli koruma olarak değerlendirilmemeli; kısa devre durumunda enerji derhal kesilmelidir.
Pervaneler takılmadan önce güç sistemi masa üzerinde kontrollü biçimde test edilmelidir.

Paket İçeriği

1 adet dahili XT60 soketli Matek PDB-XT60 5V ve 12V BEC'li ESC güç dağıtım kartı
