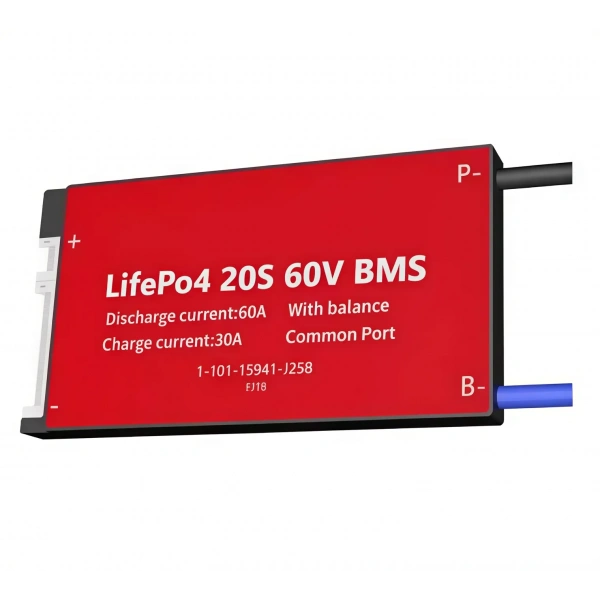

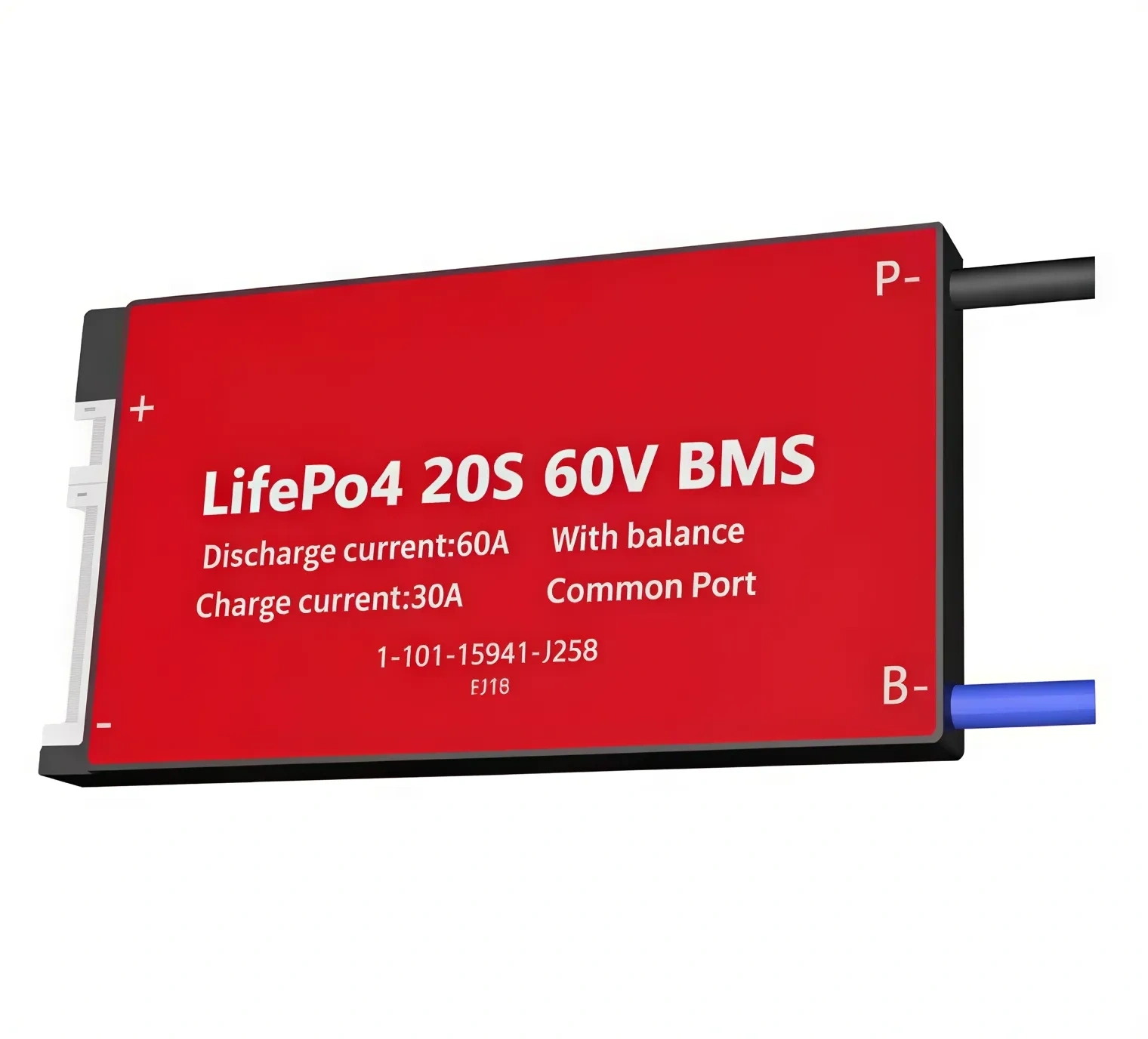

DALY 20S 60A Balanslı LiFePO4 BMS Batarya Koruma Devresi – NTC'li

DALY 20S 60A balanslı LiFePO4 BMS batarya koruma devresi, 20 adet 3.2V nominal LiFePO4 hücrenin seri bağlandığı batarya paketlerini yönetmek ve korumak için tasarlanmış donanımsal bir batarya yönetim sistemidir. Ürün etiketi üzerinde belirtilen 60A deşarj ve 30A şarj akımı kapasitesiyle 60V sınıfındaki LiFePO4 batarya sistemlerinde kullanılabilir.

Common Port bağlantı yapısına sahip olan BMS'de şarj cihazı ve yük, ortak P− çıkışını kullanır. NTC sıcaklık sensörü ve hücre balans özelliği; hücre gerilimlerinin, akımın ve sıcaklığın kontrol edilmesine yardımcı olur. Aşırı şarj, aşırı deşarj, aşırı akım, kısa devre ve sıcaklık gibi uygun olmayan çalışma koşullarına karşı batarya paketinin korunmasını destekler.

DALY 20S 60A LiFePO4 BMS Teknik Özellikleri

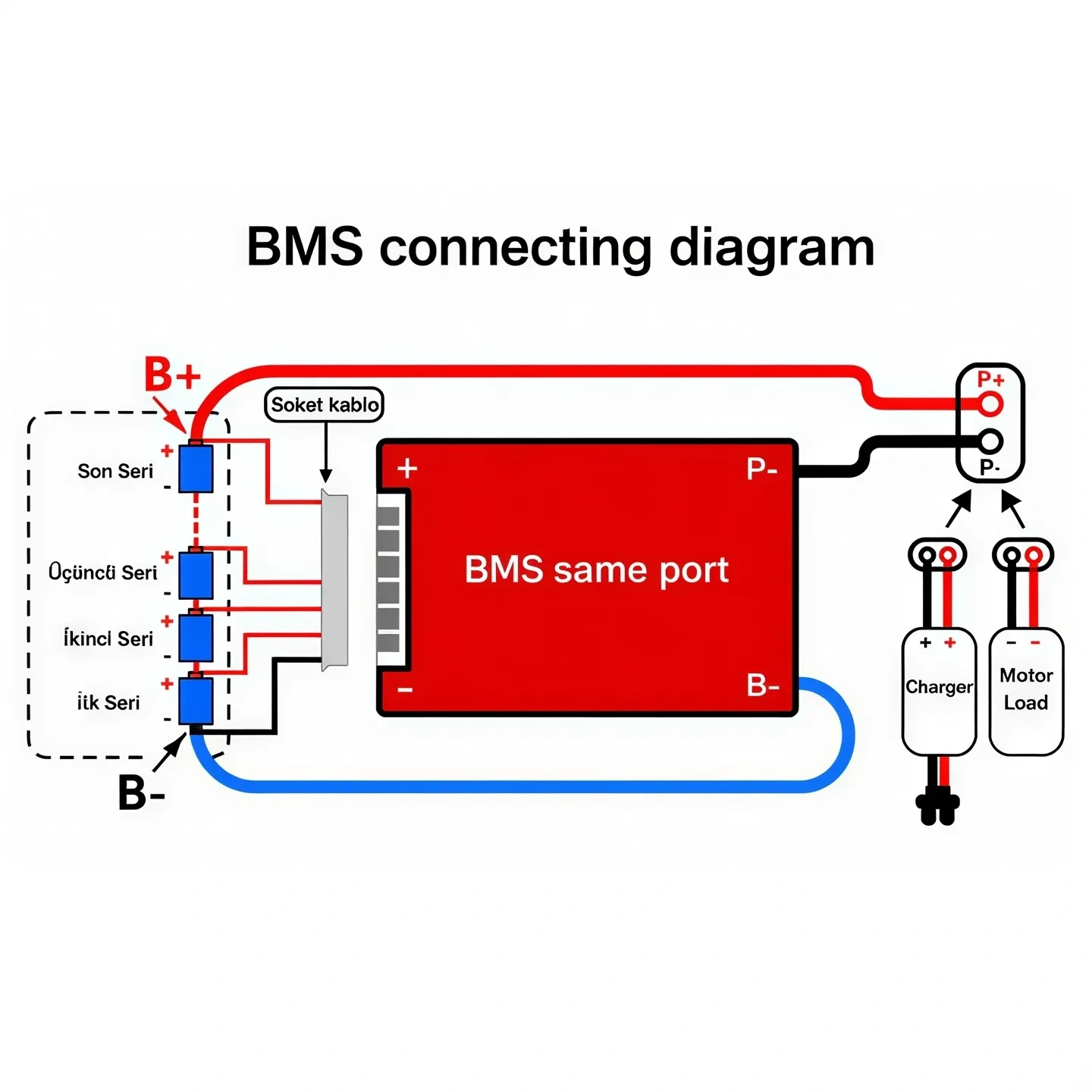

Common Port Bağlantı Yapısı

• B− kablosu batarya paketinin toplam negatif kutbuna bağlanır.
• P− kablosu şarj cihazı ve yükün ortak negatif bağlantısı olarak kullanılır.
• Şarj ve deşarjın pozitif bağlantıları batarya paketinin toplam pozitif kutbuna doğrudan bağlanır.
• 20S hücre ölçüm kabloları B0'dan B20'ye kadar doğru sırayla bağlanmalıdır.
• NTC sıcaklık sensörü batarya paketinin sıcaklığını temsil edecek uygun bir noktaya sabitlenmelidir.

Koruma ve Kontrol Fonksiyonları

Kullanım Alanları

Ürün Avantajları

• 20S LiFePO4 batarya paketleri için sabit yapılandırmaya sahiptir.
• Ürün etiketine göre 60A deşarj ve 30A şarj akımını destekler.
• Common Port yapısı sayesinde şarj ve deşarj işlemleri ortak P− bağlantısı üzerinden gerçekleştirilir.
• Balans özelliği, seri hücreler arasındaki gerilim farklılıklarının azaltılmasına yardımcı olur.
• NTC sensörü sayesinde batarya sıcaklığının koruma devresi tarafından izlenmesini sağlar.
• Entegre güç kabloları batarya paketine bağlantı işlemini kolaylaştırır.
• Hardware yapısı nedeniyle Bluetooth veya mobil uygulama kurulumu gerektirmez.
• Sabit donanımsal parametrelerle yazılım ayarı gerektirmeden çalışır.

Uyumluluk ve Güvenlik Bilgileri

• Yalnızca 20 seri LiFePO4 hücreden oluşturulan batarya paketlerinde kullanılmalıdır.
• Li-ion, Li-Po, LTO, Ni-MH, Ni-Cd veya kurşun asit akülerle uyumlu değildir.
• Farklı seri hücre sayısına sahip batarya paketlerinde kullanılmamalıdır.
• Batarya paketinde aynı marka, model, kapasite ve kullanım geçmişine sahip hücreler tercih edilmelidir.
• Hücre ölçüm kabloları B0'dan B20'ye kadar doğru sırayla bağlanmalıdır.
• BMS takılmadan önce ölçüm soketindeki ardışık hücre gerilimleri multimetreyle kontrol edilmelidir.
• Kablo kesiti, sigorta ve konnektörler 60A sürekli deşarj ve 30A şarj akımına uygun seçilmelidir.
• BMS'nin 60A değeri, kullanılan hücrelerin aynı akımı güvenle sağlayabileceği anlamına gelmez.
• Ürünün güç kabloları kısaltılırken veya bağlantı yapılırken kutupların kısa devre edilmemesine dikkat edilmelidir.
• Montaj ve ilk çalıştırma işlemleri yüksek DC gerilimli batarya sistemlerinde deneyimli kişiler tarafından yapılmalıdır.

Bu ürün sabit 20S LiFePO4 yapılandırmasına sahip bir Hardware BMS'dir. Bluetooth, mobil uygulama, uzaktan izleme veya kullanıcı tarafından değiştirilebilen koruma parametreleri sunmaz.

Ürün etiketi üzerinde deşarj akımı 60A, şarj akımı 30A olarak belirtilmektedir. Kullanılacak hücreler, şarj cihazı, sigorta, kablolar ve konnektörler bu değerlere uygun seçilmelidir.

Paket İçeriği

1 Adet DALY 20S 60A Balanslı LiFePO4 BMS Batarya Koruma Devresi – NTC'li ve Balans Kablosu
